Номер по Госреестру СИ: 94416-25
94416-25 Колонки для отпуска сжиженного природного газа
(Шельф…LNG)
Назначение средства измерений:
Колонки для отпуска сжиженного природного газа Шельф_LNG (далее - колонки) предназначены для измерений массы отпущенного сжиженного природного газа (далее - СПГ) при заправке криогенных емкостей, в том числе криогенных топливных баков транспортных средств.
Внешний вид.
Колонки для отпуска сжиженного природного газа
Рисунок № 1
Внешний вид.
Колонки для отпуска сжиженного природного газа
Рисунок № 2
Внешний вид.
Колонки для отпуска сжиженного природного газа
Рисунок № 3
Внешний вид.
Колонки для отпуска сжиженного природного газа

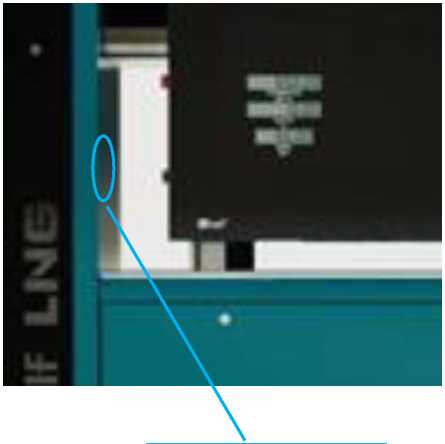

Рисунок № 4
Внешний вид.
Колонки для отпуска сжиженного природного газа
Рисунок № 5
Внешний вид.
Колонки для отпуска сжиженного природного газа
Рисунок № 6
Общие сведения
Дата публикации - 24.01.2025
Срок свидетельства - 23.01.2030
Номер записи - 196203
ID в реестре СИ - 1422873
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., г. Шахты
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Колонки для отпуска сжиженного природного газа (Шельф…LNG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66705-17 27.02.2027 |
Колонки для отпуска сжиженного газа, "Шельф …LPG" Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
ОТ МП |
1 год |
|
68952-17 23.10.2027 |
Установки топливораздаточные, "ШЕЛЬФ ..." Х КЕД-Х-Х-Х.../LPG Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
ОТ МП |
1 год |
|
94416-25 23.01.2030 |
Колонки для отпуска сжиженного природного газа, Шельф…LNG Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Колонки для отпуска сжиженного природного газа (Шельф…LNG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Колонки для отпуска сжиженного природного газа (Шельф…LNG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления клапанами, определения массы отпущенного СПГ, вывода информации о массе и стоимости отпущенного СПГ на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен, цены СПГ, количества и характер отказов, и реализовано в микроконтроллере, размещенном в блоке управления колонки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой блока управления, которая пломбируется. Кроме того, доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонок, защищен паролем администратора и чип-ключом.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификация ПО осуществляется после подачи электропитания на колонки в течении трех секунд:
- в поле индикатора «МАССА» отображается номер версии ПО.
Конструкция колонок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «Шельф» |
|
Номер версии (идентификационный номер) ПО |
03.хх |
|
Цифровой идентификатор ПО |
* |
|
где х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на боковой стороне корпуса колонки, как это показано на рисунке 3.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3 «Использование изделия» руководства по эксплуатации 28.99.39-010-89246640-2023 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
ТУ 28.99.39-001-89246640-2023 «Колонки для отпуска сжиженного природного газа «Шельфа LNG». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственная компания «ШЕЛЬФ» (ООО «НПК «ШЕЛЬФ»)
ИНН 6155056342
Юридический адрес: 346512, Ростовская обл., г. Шахты, ул. Наклонная, д. 5В Телефон: 8-960-447-61-28
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 (495)-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
К настоящему типу средств измерений относятся колонки для отпуска сжиженного природного газа «Шельфа LNG», выпускаемые в модификациях, отличающихся количеством раздаточных рукавов, и наличием (отсутствием) массового расходомера на обратном потоке в линии газовозврата.
Принцип действия колонок основан на прямом методе динамических измерений массы СПГ в линии заправки и газовозврата (при наличии массового расходомера в линии газовозврата), и вычислении блоком управления колонки массы отпущенного СПГ и его стоимости при предварительно заданной цене одного килограмма. Процедура отпуска СПГ выполняется автоматически.
В корпусе колонки размещены:
-
- расходомер массовый TSERUS производства фирмы ООО «НПК «ШЕЛЬФ», Россия. В зависимости от заказа потребителя возможно исполнение колонки с двумя расходомерами: расходомер на линии СПГ и расходомер на обратном потоке;
-
- контрольно-измерительные приборы (блок управления, цифровое табло, датчики избыточного давления, манометр показывающий, для контроля избыточного давления в системе колонки и.т.д.);
-
- запорная, регулирующая и предохранительная арматура;
-
- трубопроводы.
Структура условного обозначения колонок в документации и при заказе:
«Шельф 100-Х-Х-Х LNG»
Колонка для отпуска сжиженного природного газа______________
Количество расходомеров массовых (1-один, на линии СПГ; 2 - один на линии СП1', второй на обратном потоке)__________________________
Значение максимального расхода газа через один рукав, кг/мин
Количество раздаточных рукавов, 1 или 2
Обозначение серии
Торговая марка производителя
Общий вид модификаций колонок представлен на рисунках 1 и 2.

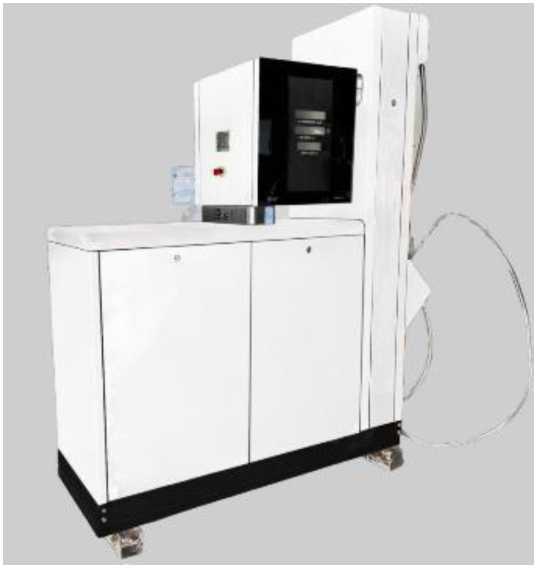

Рисунок 1 - Общий вид модификаций колонок «Шельф 100-1-80-1 LNG», «Шельф 100-1-80-2 LNG»

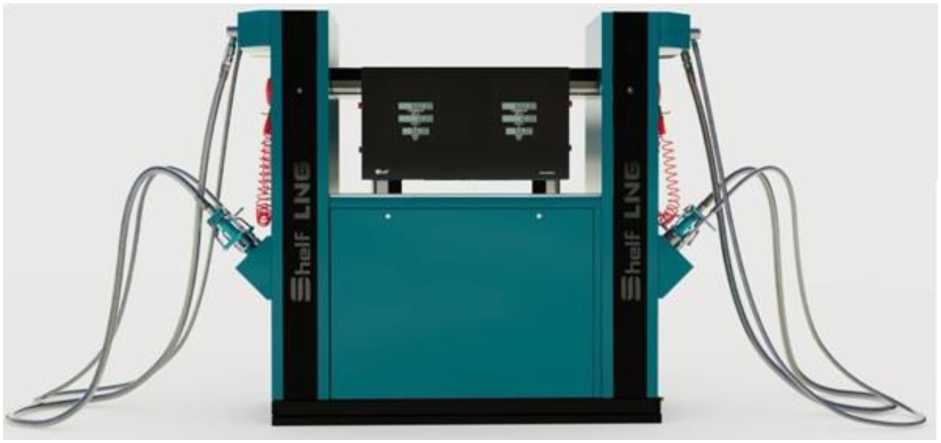

Рисунок 2 - Общий вид модификаций колонок «Шельф 100-2-80-1 LNG», «Шельф 100-2-80-2 LNG»

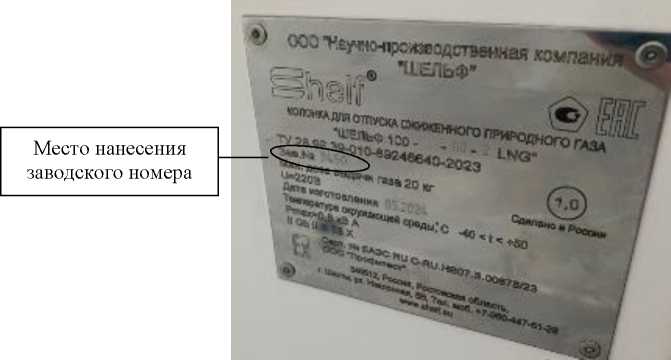

Заводской номер колонок наносится на маркировочную табличку фотографическим методом в цифровом формате. Маркировочная табличка расположена на боковой стороне корпуса колонки. Место нанесения заводского номера показано на рисунке 3. Места расположения маркировочных табличек показаны на рисунке 4.
Рисунок 3 - Место нанесения заводского номера

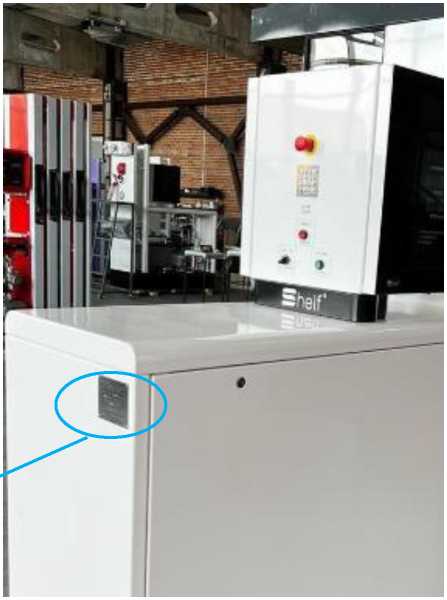

Места расположения маркировочных табличек
Рисунок 4 - Места расположения маркировочных табличек
Знак поверки наносится на пломбы, устанавливаемые на расходомер массовый TSERUS и блок управления. Схемы пломбирования и мест нанесения знака поверки представлены на рисунке 5.
а) блока управления
Места пломбирования с нанесением знака поверки
б) расходомера массового TSERUS в линии газовозврата
Рисунок 5 - Места пломбирования
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Колонка для отпуска сжиженного природного газа |
Шельф 100-Х-Х-Х LNG |
1 шт. |
|
Руководство по эксплуатации |
28.99.39-010-89246640-2023 РЭ |
1 экз. |
|
Формуляр |
ШЕЛЬФ.00.014.2023.ФО |
1 экз. |
|
Описание интерфейсов пользователя, меню, диалогов и параметров ТРК «Шельф» |
28.99.39-010-89246640-2023 ОИ |
1 экз. |
|
Протокол работы с ТРК «Шельф» |
28.99.39-010-89246640-2023 ПР |
1 экз. |
колонок приведены в таблицах 2 и 3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Максимальный расход, кг/мин |
80 |
|
Минимальный расход, кг/мин |
7 |
|
Минимальная доза выдачи газа, кг |
20 |
|
Пределы допускаемой относительной погрешности измерений массы отпущенного СПГ, % |
+ 1,0 |
|
Сходимость измерений, % |
1,0 |
|
Верхний предел показаний счётчика разового учёта: - массы отпущенной дозы газа, кг |
999999,99 |
|
- цены за 1кг, ден.ед. |
999999,99 |
|
- стоимости отпущенной дозы топлива, ден.ед. |
999999,991) |
|
Верхний предел показаний указателя суммарного учета2), кг |
9999 9999 9999 99,99 |
|
Дискретность отсчетных устройств при индикации: - массы отпущенной дозы, кг |
0,1 |
|
- цены за 1 кг, ден.ед. |
0,1 |
|
- стоимости отпущенной дозы газа, ден.ед.. |
0,1 |
|
- счётчика суммарного учёта, кг |
0,1 |
|
1) В строках индикации цены и стоимости отпущенного топлива возможен перенос | |
|
запятой в зависимости от денежной единицы страны, в которой будет эксплуатироваться | |
|
колонка. 2) Суммарная масса отпущенного топлива индицируется |
в сервисном режиме |
|
в строках цены и массы разовой дозы одновременно. По |
желанию заказчика |
|
дополнительно может быть установлен отдельный счетчик суммарного учёта массы | |
|
отпущенного топлива. | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Количество раздаточных рукавов, шт.: - Шельф 100-1-Х-Х LNG |
1 |
|
- Шельф 100-2-Х-Х LNG |
2 |
|
Длина раздаточного рукава, м, не менее |
4 |
|
Максимальное рабочее давление газа, МПа |
1,6 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС |
от -45 до +50 |
|
- рабочая температура среды, °С |
от -196 до -55 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 100 включ. |
|
Параметры электропитания от сети переменного тока: - напряжение, |
от 207 до 253 |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, кВ^А, не более: |
0,5 |
|
Масса, кг, не более |
800 |
|
Габаритные размеры, мм: - длина |
2500 |
|
- ширина |
800 |
|
- высота |
2150 |
|
Маркировка взрывозащиты |
II Gb IIB T3 X |
