УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» октября 2022 г. № 2461
Лист № 1 Регистрационный № 36977-08 Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры В7-63/1, В7-63/2
Назначение средства измеренийМультиметры В7-63/1, В7-63/2 предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющих напряжения и силы переменного тока, сопротивления и частоты.
Описание средства измеренийМультиметры В7-63/1, В7-63/2 построены на принципе аналого-цифрового преобразования. Основу измерительной схемы составляет тракт обработки сигналов постоянного и переменного тока, обеспечивающий масштабирование и преобразование сигналов, поступающих на входные клеммы. Для измерения сигналов в режиме селективного вольтметра и амперметра в тракт включается низкочастотный полосовой фильтр. Настройка частоты и добротности фильтра осуществляется цифроаналоговыми преобразователями и синтезатором частоты. Из преобразованного входного сигнала с помощью аналого-цифрового преобразователя формируется последовательность отсчетов, которая обрабатывается с целью выделения среднего или амплитудного значения, а также подавления пульсаций и шумов. Результат измерения выводится на светодиодный индикатор и в интерфейс для подключения компьютера. Управление мультиметров производится с помощью девятикнопочной клавиатуры или посредством интерфейса.
В комплект В7-63/1 входит катушка измерительная рельсовая (КИР), выполненная в виде отдельного устройства. КИР содержит приемник магнитного поля, блок предварительной обработки сигнала и собственную систему питания на основе литиевого аккумулятора. Узлы КИР крепятся к металлическому шасси, объединяющему ее с мультиметром в одно целое. Шасси выполняет функции механической защиты мультиметров и служит для правильной установки на рельс. С помощью катушки обеспечивается измерение силы тока без разрыва цепи в рельсе или проводе.
Мультиметры с помощью управляющего микроконтроллера обеспечивают автоматический и ручной выбор пределов измерений, установку с помощью клавиатуры режимов, параметров и пользовательских настроек, индикацию значения измеряемого параметра, вычисление абсолютного отклонения показаний, цифровую фильтрацию показаний, регистрацию минимальных и максимальных показаний, вычисление среднего значения за период наблюдения, измерение напряжения, температуры и заряда аккумулятора, автоматическую цифровую калибровку шкалы и смещения измерительного тракта, регулировку уровня яркости индикатора и звукового сопровождения, установку режимов экономии энергопотребления, установку списка используемых частот селектора.
Мультиметры отличаются тем, что в мультиметре В7-63/1 имеется частотный селектор для измерения уровня тональных сигналов напряжения и силы переменного тока, а в мультиметре В7-63/2 селектор отсутствует.
Мультиметры обеспечивают работу с интерфейсом USB с помощью встроенного двунаправленного преобразователя интерфейсов (COM-USB).
Заводской номер и буквенно-цифровые обозначения типа, обеспечивающие однозначную идентификацию каждого экземпляра мультиметра, знак утверждения типа, тварный знак предприятия-изготовителя наносят методом лазерной печати, или методом трафаретной печати (или аналогичным) на табличку из лавсана, приклеиваемую на корпус прибора и типографическим способом в эксплуатационную документацию.
Общий вид мультиметров В7-63/1 и В7-63/2, с указанием места нанесения знака утверждения типа, представлен на рисунке 1. Место нанесения знака поверки в виде оттиска повери-тельного клейма, предотвращающего несанкционированный доступ внутрь корпуса прибора к элементам настройки и регулировки, указано на рисунке 2. Место нанесения заводского номера, однозначно идентифицирующего каждый экземпляр средства измерений, с указанием года выпуска (две последние цифры номера) указанно на рисунке 3.
Место нанесения знака утверждения типа

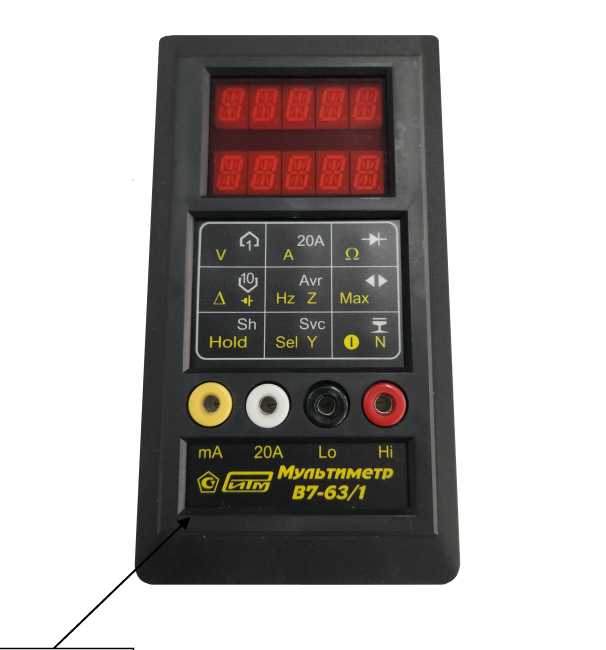

Рисунок 1. Общий вид мультиметров В7-63/1 и В7-63/2

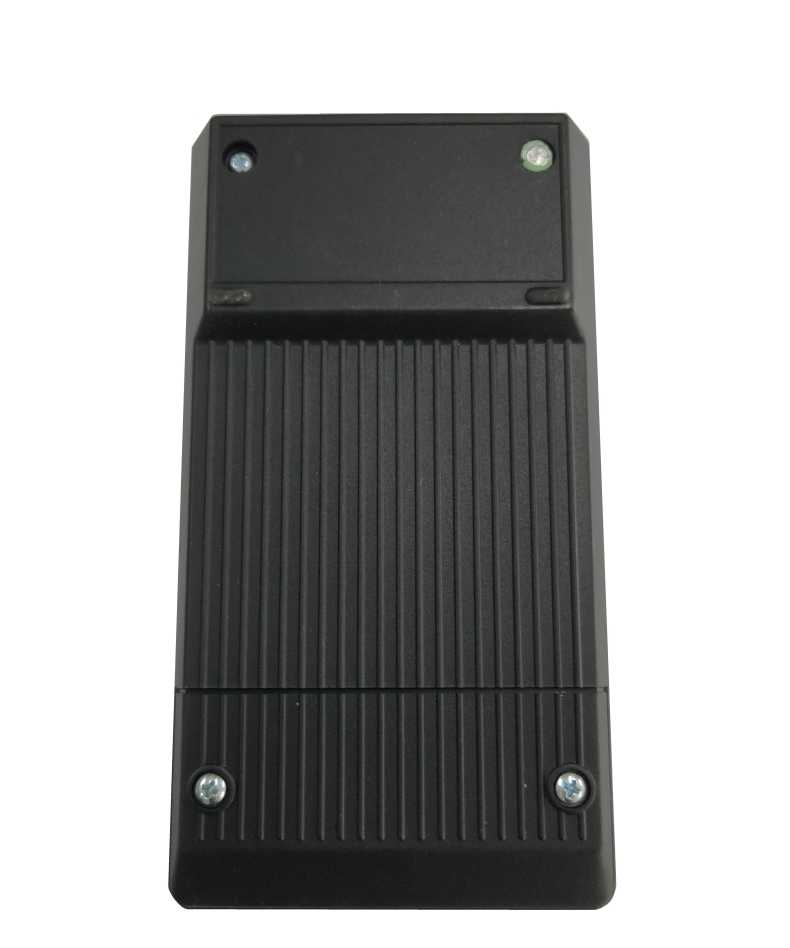

Рисунок 2. Место нанесения знака поверки в виде оттиска поверительного клейма
Место указания года выпуска
Место нанесения заводского номера

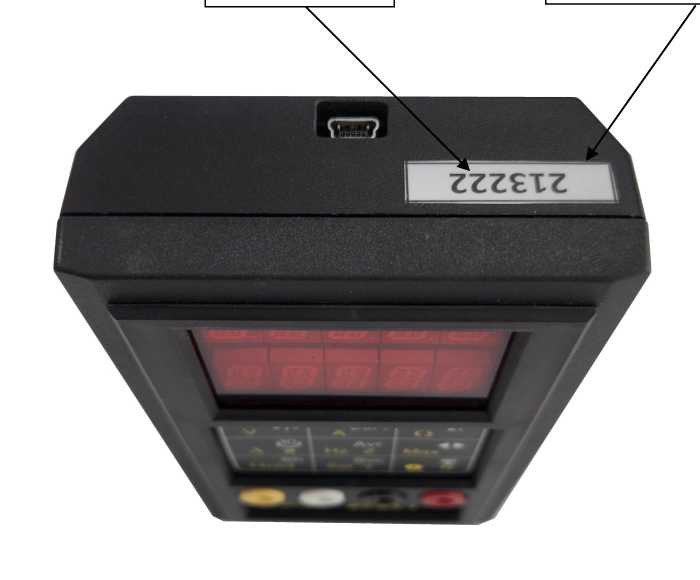

Рисунок 3. Место нанесения заводского номера и года выпуска (две последние цифры номера)
Метрологические и технические характеристикиТаблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения | |
|
напряжения постоянного тока ±(от U+е.м.р.)*, | |
|
в поддиапазонах измерений: | |
|
±(000,0-600) мВ; |
0,002+2 |
|
±(0,601-6,000) В; |
0,002+2 |
|
±(6,01-60,00) В; |
0,002+2 |
|
±(60,1-600,0) В; |
0,003+2 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной погрешности измерения среднеквадратического значения напряжения переменного тока (ACV) ±(от U+е.м.р)*
|
в диапазоне частот от 5 до 20 Гц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
0,01+20 |
|
(040,1-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+3 |
|
(04,01-40,00) В; |
0,01+3 |
|
(040,01-450,0) В |
0,01+3 |
|
DC, в диапазоне частот от 0,02 до 5 кГц, в поддиапазонах измере- | |
|
ний: | |
|
(01,00-40,00) мВ; |
0,005+20 |
|
(040,1-400,0) мВ; |
0,005+5 |
|
(0,401-4,000) В; |
0,005+2 |
|
(04,01-40,00) В; |
0,005+2 |
|
(040,01-450,0) В |
0,005+2 |
|
в диапазоне частот от 5 до 10 кГц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
0,01+20 |
|
(040,1-400,0) мВ; |
0,005+5 |
|
(0,401-4,000) В; |
0,005+2 |
|
(04,01-40,00) В; |
0,005+2 |
|
(040,01-450,0) В |
0,005+2 |
|
в диапазоне частот от 10 до 30 кГц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
0,03+20 |
|
(040,1-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+2 |
|
(04,01-40,00) В; |
0,01+2 |
|
(040,01-450,0) В** |
- |
|
в диапазоне частот от 30 до 50 кГц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
0,05+20 |
|
(040,1-400,0) мВ; |
0,05+5 |
|
(0,401-4,000) В; |
0,05+5 |
|
(04,01-40,00) В; |
0,05+5 |
|
(040,01-450,0) В** |
- |
|
в диапазоне частот от 50 до 100 кГц, в поддиапазонах измерений: | |
|
(01,00-40,00) мВ; |
- |
|
(040,1-400,0) мВ; |
0,15+10 |
|
(0,401-4,000) В; |
0,15+10 |
|
(04,01-40,00) В; |
0,15+10 |
|
(040,01-450,0) В** |
- |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения | |
|
суммы напряжений постоянного и переменного тока (DCV + ACV), | |
|
±(от U+е.м.р.)* | |
|
в диапазоне частот от 5 до 20 Гц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+3 |
|
(04,01-40,00) В; |
0,01+3 |
|
(040,1-450,0) В |
0,01+3 |
|
DC, в диапазоне частот от 0,02 до 5 кГц, в поддиапазонах измере- | |
|
ний: | |
|
(010,0-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+2 |
|
(04,01-40,00) В; |
0,01+2 |
|
(040,1-450,0) В |
0,01+2 |
|
в диапазоне частот от 5 до 10 кГц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+2 |
|
(04,01-40,00) В; |
0,01+2 |
|
(040,1-450,0) В |
0,01+2 |
|
в диапазоне частот от 10 до 30 кГц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,01+5 |
|
(0,401-4,000) В; |
0,01+2 |
|
(04,01-40,00) В; |
0,01+2 |
|
(040,1-450,0) В** |
- |
|
в диапазоне частот от 30 до 50 кГц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,05+5 |
|
(0,401-4,000) В; |
0,05+5 |
|
(04,01-40,00) В; |
0,05+3 |
|
(040,1-450,0) В** |
- |
|
в диапазоне частот от 50 до 100 кГц, в поддиапазонах измерений: | |
|
(010,0-400,0) мВ; |
0,15+10 |
|
(0,401-4,000) В; |
0,15+10 |
|
(04,01-40,00) В; |
0,15+10 |
|
(040,1-450,0) В** |
- |
|
Пределы допускаемой основной погрешности измерения си- | |
|
лы постоянного тока (DCI), ±(от I+е.м.р.) 1), | |
|
в поддиапазонах измерений: | |
|
±(000,0-400,0) мА; |
0,0025+2 |
|
±(0,401-2,200) А; |
0,005+2 |
|
±(02,01-22,00) А; |
0,005+2 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения силы постоянного тока (DCI) для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока ±(от I+е.м.р) 3), в поддиапазонах измерений: ±(00,00-62,00) А; ±(000,0-620,0) А |
0,005+2 0,005+2 |
Пределы допускаемой основной погрешности измерения силы постоянного тока (DCI) для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока (токовых клещей ТК), ±(от I+е.м.р.) 4),
в поддиапазонах измерений:
±(00,00-62,00) А; 0,03+20
±(000,0-620,0) А 0,03+20
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) ±(от 1+е.м.р.)1:)^С, в диапазоне частот от 0,005 до 1 кГц в поддиапазонах измерений: (01,00-40,00) мА; (040,1-400,0) мА; (0,001-2,200) А; (00,10-22,00) А |
0,01+50 0,01+3 0,01+3 0,01+3 |
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) ±((0,01+0,0025-f)+X) 2), в диапазоне частот от 1 до 10 кГц в поддиапазонах измерений: (01,00-40,00) мА; |
(0,01+0,0025^f)+50 |
|
(040,1-400,0) мА; |
(0,01+0,0025^f)+3 |
|
(0,001-2,200) А; |
(0,01+0,0025^f)+3 |
|
(00,10-22,00) А |
(0,01+0,0025^f)+3 |
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока ±(от I+е.м.р.) 3), в диапазоне частот от 0,02 до 10 кГц в поддиапазонах измерений: (0,010-4,000) А; |
0,01+20 |
|
(04,01-42,00) А; |
0,01+5 |
|
(00,10-40,00) А; |
0,01+20 |
|
(40,1-420,0) А; |
0,01+5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока (токовых клещей ТК), ±(от I+е.м.р.) 4), в диапазоне частот от 40 до 400 Гц в поддиапазонах измерений: (0,010-4,000) А; |
0,05+20 |
|
(04,01-42,00) А; |
0,05+20 |
|
(00,10-40,00) А; |
0,05+20 |
|
(40,1-420,0) А; |
0,05+20 |
Пределы допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока (ACI) для мультиметра В7-63/1, c применением катушки измерительной рельсовой (КИР), ±(от I+е.м.р.) 5),
в диапазоне частот от 0,02 до 1 кГц в поддиапазонах измерений:
(010,0-400) мА 6); 0,05+20
(0,401-4,000) А; 0,05+10
0,1+20
0,1+10
0,1+10
(04,00-20,00) А
в диапазоне частот от 1 кГц до 6 кГц в поддиапазонах измерений: (010,0-400) мА 6);
(0,401-4,000) А;
(04,00-20,00) А
|
Пределы допускаемой основной погрешности измерения суммы постоянного и переменного тока (DCI +ACI), ±(от I+е.м.р.) 1), в диапазоне частот DC, от 0,005 до 1 кГц в поддиапазонах измерений: (010,0-400) мА; (0,401-2,200) А; (00,10-22,00) А; |
0,01+5 0,01+3 0,01+3 |
|
Пределы допускаемой основной погрешности измерения суммы постоянного и переменного тока (DCI +ACI), ±((0,01+0,0025-f)+X) 2), в диапазоне частот от 1 до 10 кГц в поддиапазонах измерений: (010,0-400) мА; (0,401-2,200) А; (00,10-22,00) А; |
(0,01+0,0025^+5 (0,01+0,0025-f)+3 (0,01+0,0025^f)+3 |
|
Пределы допускаемой основной погрешности измерения суммы постоянного и переменного тока (DCI +ACI), для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока, ±(от I+е.м.р.) 3), в диапазоне частот от 0,02 до 10 кГц в поддиапазонах измерений: (00,10-42,00) А; (001,0-420,0) А; |
0,01+5 0,01+5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной погрешности измерения суммы постоянного и переменного тока (DCI +ACI), для мультиметров В7-63/1; В7-63/2, c применением внешнего датчика тока, (токовых клещей ТК) ±(от I+е.м.р.) 4), в диапазоне частот от 40 до 400 Гц в поддиапазонах измерений: | |
|
(00,10-42,00) А; (001,0-420,0) А; |
0,05+20 0,05+20 |
|
Пределы допускаемой основной погрешности измерения сопротивления постоянному току ±(от R+е.м.р.)*, в поддиапазонах измерений: (000,0-400,0) Ом; (0,401-4,000) Ом; (04,01-40,00) кОм; (40,01-400,0) кОм; |
0,005+2 0,005+2 0,005+2 0,005+2 |
|
Пределы допускаемой основной погрешности измерения сопротивления постоянному току ±((0,005+0,01<R)+X)*** в поддиапазонах измерений: (0,401-4,000) кОм; (04,01-12,00) кОм |
((0,005+0,01<R)+0) ((0,005+0,01-R)+0) |
|
Пределы допускаемой основной погрешности измерения напряжения постоянного тока ±(от U+е.м.р.)*, в режиме диодного |
|
теста, в поддиапазонах измерений: (0,000-4,200) В |
0,005+2 |
|
Пределы допускаемой основной погрешности измерения частоты напряжения переменного тока ±(от F+е.м.р.)*, в поддиапазонах измерений: (05,00-99,99) Гц; |
0,0005+2 |
|
(100,0-999,9) Гц; |
0,0005+1 |
|
(1000-9999) Гц; |
0,0005+1 |
|
(10,00-99,99) кГц |
0,0005+1 |
|
Пределы дополнительной относительной погрешности при измерении среднеквадратического значения напряжения и силы переменного тока в селективном режиме ±6д , % |
4,0 |
|
Пределы дополнительной относительной погрешности при измерении среднеквадратического значения напряжения и силы переменного тока при воздействии помехи с частотой соседнего канала, равного по амплитуде измеряемому сигналу и модулированного соответствующим образом ±5д, % |
7,0 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной погрешности измерения среднеквадратического значения напряжения и силы переменного тока модулированных (манипулированных) сигналов рельсовых цепей с амплитудной модуляцией 8 или 12 Гц и сигнала частотой 175 Гц с фазовой модуляцией (с представлением результатов измерений с учетом пауз), при условии, что максимальный уровень измеряемых модулированных сигналов не превышает половины верхнего значения для включенного режима измерений ±(К от Х+3 е.м.р.), где К-коэффициент, а Х-значение измеряемой величины:
|
0,015^Х+ 3 е.м.р. 0,02^Х+ 3 е.м.р. |
|
Пределы допускаемой дополнительной погрешности измерения среднеквадратического значения напряжения и силы сигналов переменного тока, сигналов рельсовых цепей с кодоимпульсной модуляцией в режиме выделения максимальных значений (измерение «пикового» значения без учета пауз), а также амплитуды импульсов постоянного напряжения и тока ±(К от Х+3 е.м.р.), где К-коэффициент, а Х-значение измеряемой величины:
|
0,01-Х+ 3 е.м.р. 0,015^Х+ 3 е.м.р. 0,02^Х+ 3 е.м.р. |
|
Пределы допускаемой дополнительной погрешности в режимах измерения напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющих напряжения и силы переменного тока, сопротивления, частоты, «прозвонки» электрической цепи при изменении температуры окружающей среды на каждые 10 °С не превышает предела допускаемой основной погрешности |
1/3 |
0,05+10
Продолжение таблицы 1___________________________________________________________
*- Сумма абсолютной погрешности и единиц младшего разряда (е.м.р.) отображаемой шкалы;
** - Свыше 250 В в частотном диапазоне до 440 Гц;
*** - Значение коэффициента R численно равно значению измеряемого сопротивления, выраженного в мегаомах;
-
1) - Сумма абсолютной погрешности и единиц младшего разряда (е.м.р.) отображаемой шкалы;
-
2) - Значение коэффициента f численно равно частоте измеряемого тока, выраженной в килогерцах;
-
3) - Значение собственной погрешности мультиметра без внешнего датчика тока;
____4) - Суммарная погрешность при измерении с помощью токовых клещей________________
5) - Суммарная погрешность при измерении с помощью катушки измерительной рельсовой (КИР) в селективном режиме (только на фиксированных частотах). применяется только с мультиметром В7-63/1
6) На частотах 25,25,75 Гц диапазон измерения со 100 мА
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Входное сопротивление: - в режимах DCV, ACV, (DCV+ACV), МОм |
1,01±2% |
|
- в режимах DCI, ACI, Ом (не более) |
0,3 |
|
- в режиме 20 А, Ом (не более) |
0,02 |
|
Входная ёмкость - в режимах DCV, ACV, (DCV+ACV), пФ (не более) |
40,0 |
|
Входной ток: - в режимах R, “И” , мА (не менее) |
1,1 |
|
Входные параметры (сопротивление шунта) мультиметров в режиме измерения силы постоянного тока DCI в диапазоне значений от ±000,0 мА до ±2,200 А, силы переменного тока ACI в диапазоне значений от 01,00 мА до 2,200 А, сумы постоянного и переменного токов (DCI+ ACI) в диапазоне значений от 010,0 мА до 2,200 А, Ом |
0,1 |
|
Входные параметры (сопротивление шунта) мультиметров в режиме измерения силы постоянного тока DCI в диапазоне значений от ±02,01 А до ±22,00 А, силы переменного тока ACI в диапазоне значений от 00,10 А до 22,00 А, сумы постоянного и переменного токов (DCI+ ACI) в диапазоне значений от 00,10 А до 22,00 А, Ом, |
0,005 |
|
Входные параметры (коэффициент преобразования) с применением внешнего датчика тока (токовых клещей) в режиме измерения силы постоянного тока DCI в диапазоне значений от ±00,00 А до ±62,00 А, силы переменного тока ACI в диапазоне значений от 0,010 А до 42,00 А, сумы постоянного и переменного токов (DCI+ ACI) в диапазоне значений от 00,10 А до 42,00 А, мВ/А |
10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Входные параметры (коэффициент преобразования) с применением внешнего датчика тока (токовых клещей) в режиме измерения силы постоянного тока DCI в диапазоне значений от ±000,0 А до ±620,0 А, силы переменного тока ACI в диапазоне значений от 00,10 А до 420,0 А, сумы постоянного и переменного токов (DCI+ ACI) в диапазоне значений от 001,0 А до 420,0 А, мВ/А |
1 |
|
Входные параметры (коэффициент преобразования) с применением внешнего датчика тока (Катушки измерительной рельсовой КИР) в режиме измерения силы переменного тока ACI в диапазоне значений от 010,0 мА до 20,0 А на частотах 25,50,75 Гц, мВ/А |
100 |
|
Уровень подавления помех: - нормального вида с частотой питающей сети, при условии, что уровень помехи не превышает выбранного предела измерения Дб (не менее), |
46 |
|
- общего вида постоянного тока, Дб (не менее) |
100 |
|
- общего вида с частотой питающей сети при измерении постоянного и переменного напряжения (силы тока), Дб (не менее) |
100 |
|
- общего вида с частотой питающей сети при измерении сопротивления источника сигнала не более 1 кОм, Дб (не менее) |
80 |
|
Среднее время измерения не превышает: - при измерении напряжения постоянного тока, силы постоянного тока и сопротивления постоянному току, с |
1 |
|
- при измерении напряжения и силы переменного тока, с |
3 |
|
- при изменении частоты, с |
1 |
|
- в режиме выделения максимальных («пиковых») значений, с |
5 |
|
Частота выдачи показаний на индикатор или в интерфейс, измерений/с |
2,5 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от 15 до 30 |
|
- относительная влажность, %, |
от 30 до 80 |
|
- атмосферное давление, мм. рт. ст. |
от 630 до 795 |
|
- напряжение питающей сети устройства зарядного, В |
от 198 до 242 |
|
- частота питающего напряжения, Г ц |
от 48 до 52 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -30 до +50 |
|
- относительная влажность, % при температуре +30 °С |
до 90 |
|
- атмосферное давление, мм. рт. ст. |
от 630 до 800 |
|
- напряжение питающей сети устройства зарядного, В |
от 175 до 250 |
|
- частота питающего напряжения, Г ц |
от 48 до 52 |
|
Время работы мультиметров от встроенного и полностью заряженного аккумулятора ёмкостью 1100 мА^ч, при установленной средней яркости индикатора, ч (не менее) |
8 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания мультиметров, В |
от 3 до 4,8 |
|
Максимальны потребляемый ток при напряжении 3,7 В, мА (не более) |
120 |
|
Масса мультиметров, кг (не более) |
0,7 |
|
Масса зарядного устройства, кг (не более) |
0,5 |
|
Масса катушки измерительной, кг (не более) |
0,4 |
|
Г абаритные размеры мультиметров, мм |
152x83x37 |
Знак утверждения типа наносят на лицевую панель мультиметров методом трафаретной печати (или аналогичным) и на титульный лист паспорта типографским методом.
Комплектность средства измеренийСостав комплекта мультиметров приведен в таблице 6.
Таблица 6
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
КМСИ.411252.040 |
Мультиметр В7-63/1 |
1 |
С селектором КИР |
|
или КМСИ.411252.040-01 |
Мультиметр В7-63/2 |
1 |
Модель без селектора |
|
Измерительные принадлежности | |||
|
КМСИ.468161.013 |
Катушка измерительная КИР |
1 |
Только c В7-63/1 |
|
APPA-30T или аналогичные |
Токовые клещи постоянного и переменного тока с пределами 40 и 300 А |
11) |
Универсальные |
|
КМСИ.434156.029 |
Шунт 50 Ом (ШР50) |
1 |
Для проверки стыков |
|
КМСИ.685631.028 |
Шнур соединительный (Ш025) |
2 |
По 0,025 Ом |
|
Запасные части и принадлежности | |||
|
КМСИ.305153.001 |
Кожух для мультиметра2) |
1 |
Для защиты от ударов |
|
КМСИ.563341.001 |
Аккумулятор |
1 |
Установлен |
|
КМСИ.685631.038 |
Соединитель |
1 |
Красный |
|
КМСИ.685631.038-01 |
Соединитель |
1 |
Черный |
|
КМСИ.685611.117 |
Соединитель |
1 |
Экранированный |
|
A55 |
Зажим «крокодил» |
2 | |
|
ХВ4.266.001 |
Щуп игольчатый |
2 | |
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
КМСИ.323382.001 |
Сумка транспортная |
1 |
Для переноски |
|
КМСИ.436231.009 |
Устройство зарядное |
1 | |
|
59204-9401 |
Кабель (соединитель) «Molex» |
1 |
Интерфейса USB |
|
ОЮ0.481.005 ТУ |
Вставка плавкая ВП2Б-1В 3,15А, 250В |
2 |
Размер 20х5 мм |
|
3AB 314 020 |
Вставка плавкая 20 А, 250 В |
2 |
Размер 32х6,3 мм |
|
643.16853970.00001 02 31 01 (CD - диск) |
Мультиметры В7-63/1, В7-63/2. Сервисная программа и документация |
1 |
Для обслуживания |
|
КМСИ.411252.039 РЭ КМСИ.411252.039РЭ1 КМСИ.411252.039ФО |
Эксплуатационная документация Мультиметры В7-63/1, В7-63/2. Руководство по эксплуатации. Часть 1 Мультиметры В7-63/1, В7-63/2. Руководство по эксплуатации. Часть 2 Мультиметры В7-63/1, В7-63/2. Формуляр |
1 1 1 |
Указания по применению Описание конструкции, схем и ремонта |
|
APPA-31 или аналогичные |
Поставка по отдельному заказу Токовые клещи переменного тока 400 А, 40 Гц - 400 Гц |
13) |
Коэффициент преобразования 1 мВ/А |
|
екте и упаковке изготовителя токовых кл тавляется с сумкой КМСИ.323382.001. нным в кожух мультиметром. екте, если определено при заказе |
ещей, |
включающего сумку |
Методика измерения напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющих напряжения и силы переменного тока, сопротивления, частоты описана в разделе 2 «Использование по назначению», документа КМСИ. 411252.039 РЭ «Мультиметры В7-63/1, В7-63/2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 - Средства измерений электрических и магнитных величин. Общие технические условия;
КМСИ 411252.039ТУ - Мультиметры В7-63/1, В7-63/2. Технические условия.
ИзготовительАкционерное общество «Научно-производственная компания «РИТМ»
(АО «Компания РИТМ»)
ИНН 2311016712
350072, г. Краснодар, ул. Московская, 5;
Телефон (861) 252-11-05, факс 252-33-41;
E-mail: info@ritmcompany.ru;
http:// ритм-краснодар.рф.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея» (ФБУ «Краснодарский ЦСМ»)
ИНН 2309000994
Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон (факс): (861)233-76-50, (861) (233-85-86)
Web-сайт: http://www.krasnodarcsm.ru
E-mail: info@ krasnodarcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311581.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» октября 2022 г. № 2461
Лист № 1
Всего листов 10
Регистрационный № 68952-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки топливораздаточные «ШЕЛЬФ ...» Х КЕД-Х-Х-Х.. ./LPG
Назначение средства измеренийУстановки топливораздаточные «ШЕЛЬФ ...» Х КЕД-Х-Х-Х.. ./LPG (далее - УТ) предназначены для измерений объема жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт), далее - ЖМТ, и сжиженного углеводородного газа марки ПА (пропан автомобильный) и марки ПБА (пропан-бутан автомобильный) по ГОСТ 27578 (далее - СУГ) при выдаче в баки и баллоны транспортных средств.
Описание средства измеренийПринцип действия УТ состоит в следующем: ЖМТ (СУГ) из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в четырехпоршневой измеритель объема, из которого, через раздаточный шланг с краном, поступает в бак (баллон) транспортного средства.
В УТ реализован прямой метод измерений объема ЖМТ (СУГ), проходящего через УТ, с помощью четырехпоршневого измерителя объема, в единицах объема.
При протекании топлива через четырехпоршневой измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, ЖМТ (СУГ) при этом вытесняется из измерительной камеры. Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-цифровой блока с устройством индикации (далее - отсчетное устройство) УТ, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена и стоимость.
Установка показаний указателя разового учёта на блоках индикации в положение нуля перед каждым измерением объёма (массы) ЖМТ и/или СУГ производится автоматически.
УТ состоит из:
- рамы;
- гидравлического блока (ГБ «Шельф», производитель ООО «НПК «Шельф», Россия);
- электронно-цифровой блока с устройством индикации (ЭЦБ) «Шельф», производитель ООО «НПК «Шельф», Россия);
- раздаточного рукава с раздаточной струбциной для СУГ и раздаточного рукава с раздаточным краном для ЖМТ (количество и расположение - в зависимости от заказанной модификации).
Гидравлический блок, в зависимости от модификации, состоит из:
- моноблока в составе: топливный насос ZYB-50 фирмы «Zhejiang Maide Machine Co., Ltd.», Китай, электродвигатель YBJY80M2-4 фирмы Shanghai Hengde Explosion Proof Motor Co., LTD, Китай (для модуля ЖМТ);
- четырехпоршневого измерителя объема типа «Shelf» фирмы «Zhejiang Maide Machine Co., Ltd.», Китай, (для модуля СУГ);
- четырехпоршневого измерителя объема типа RSJ-50 фирмы «Zhejiang Maide Machine Co., Ltd.», Китай (для модуля ЖМТ);
- четырехпоршневого измерителя объема типа MJ85-S фирмы «Zhejiang Maide Machine Co., Ltd.», Китай (для модуля ЖМТ);
- электромагнитного клапана dSF-20, изготовитель фирма «Wenzhoushi Pneumatic Elements Factory», Китай;
- отделителя газовой фазы;
- датчика импульсов ДИФВ-2, производитель ООО «НПК «Шельф», Украина;
-
- коробки распределительной КРВ-6-Exd или КРВ-6-Exe, производитель ООО «НПК «Шельф», Украина;
-
- датчиков положения ДПВ-1, производитель ООО «НПК «Шельф», Украина;
-
- дифференциального клапана;
-
- манометров для контроля давления СУГ в гидросистеме установки (манометр LPG 40 атм., фирмы «Zhejiang Maide Machine Co., Ltd.»);
-
- предохранительных клапанов;
-
- счетчика суммарного учета объема выданного топлива (по отдельному заказу);
-
- устройства для подключения эталонного мерника для СУГ при контроле выдаваемой дозы или поверке;
-
- устройства для заземления установки и пр.
Гидравлические блоки УТ для отпуска ЖМТ могут производиться без насосов (насосных моноблоков), если на автозаправочных станциях установлены резервуары с насосами.
ЭЦБ с жидкокристаллическим (далее - ЖКИ) или светодиодным индикатором (далее СДИ) всех модификаций установок конструктивно размещается в одном блоке, отделенном от гидравлического блока, и может иметь общее или индивидуальное устройства для подогрева электронного блока в целом или ЖКИ отсчетного устройства в холодное время года.
Структура условного обозначения модификаций и исполнений УТ при заказе:
«ШЕЛЬФ .» Х КЕД-Х-Х-Х.../LPG ТУ 26.51.52-001-89246640-2017 Обозначение ТУ
Гидравлический блок для СУГ, с номинальным объемным расходом (35±5) л/ мин____________
Наличие система отвода паров ЖМТ из зоны заправки
ВР - наличие системы паров
Без обозначения - отсутствие системы_____________
Количество видов ЖМТ, которое отпускается установкой от 1 до 5___________________________________________
Размещение насосов для ЖМТ
-
1 - насосные моноблоки, установленные в установках
-
2 - установки без насосных моноблоков_______________
Номинальный объемный расход ЖМТ, л/мин
Для установок, которые имеют модули разного объемного расхода, указывать 50/80__________________________________
Установка с электрическим приводом и дистанционным управлением____________________________________________
Количество потребителей, которое может обслуживаться одновременно 1 или 2_________________________________________
Модификация 200 или 300
Торговая марка производителя
Пример записи обозначения исполнения УТ во время оформления заказа и в документации другой продукции, в состав которой она может входить, модификации 200, предназначенной для выдачи четырех видов ЖМТ и СУГ, одновременного обслуживания двух потребителей, с номинальным объемным расходом ЖМТ 50 дм3/мин (л/мин), с установленными насосными моноблоками, по ТУ 26.51.52-001-89246640-2017
«Установка топливораздаточная «ШЕЛЬФ 200» 2 КЕД-50-1-4/LPG
Общий вид УТ представлен на рисунках 1 - 2.
Схемы пломбировки основных элементов колонок приведены на рисунках 3 - 7.

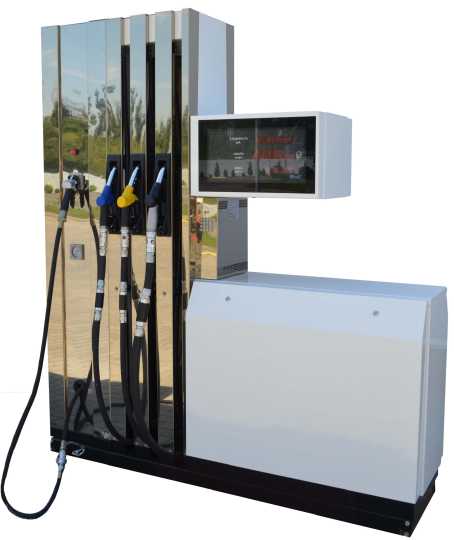

Рисунок 1 - Общий вид модификации «Шельф 200» 2 КЕД X-2-3/LPG

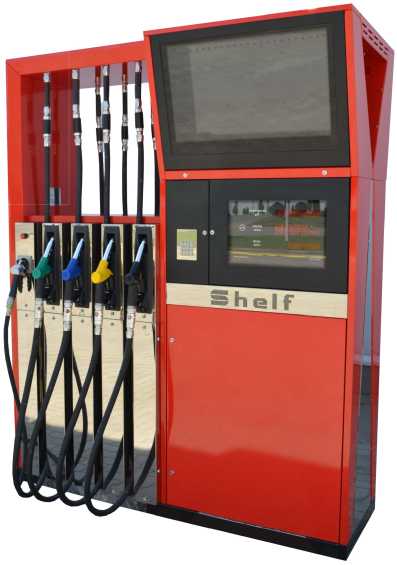

Рисунок 2 - Общий вид модификации «Шельф 300» 2 КЕД-Х-2-3/LPG

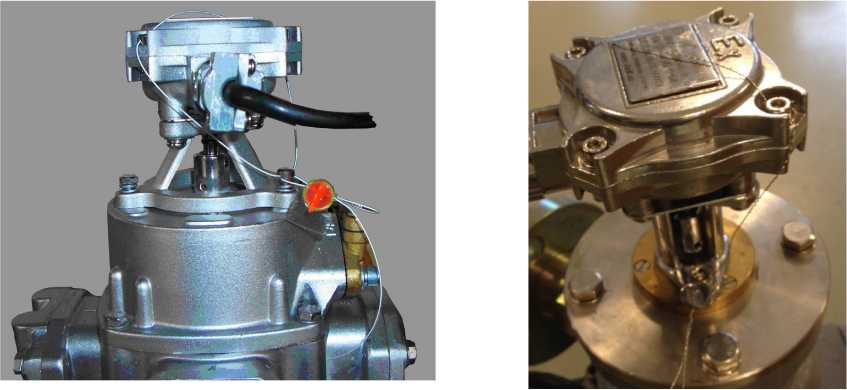

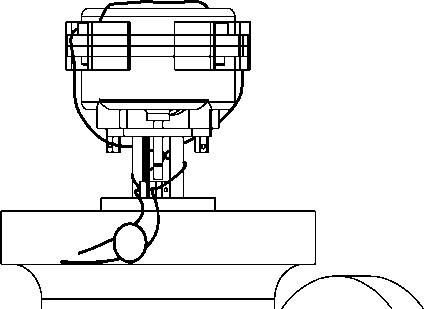

Рисунок 3 - Пломбировка датчика импульсов ДИФВ-2

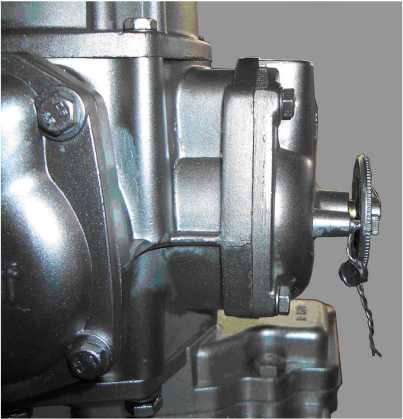

Рисунок 4 - Схема пломбирования лимба регулятора измерителей объема RSJ-50 и MJ85-S

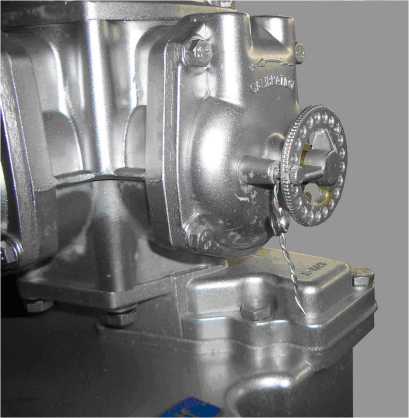

Рисунок 5 - Пломбировка измерителя объема типа Shelf, для модуля СУГ

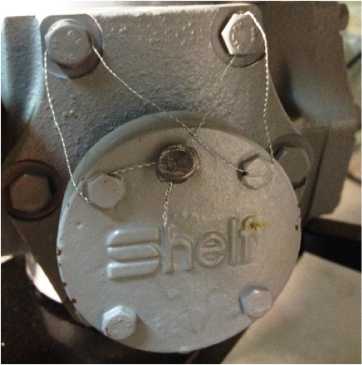

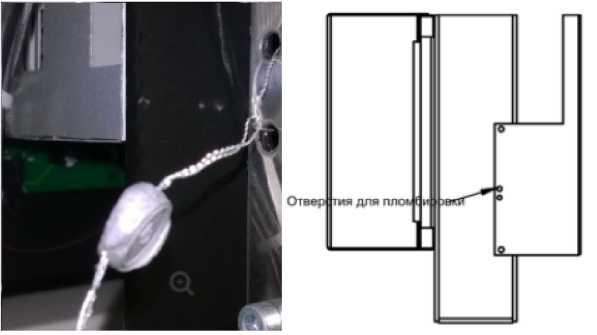

Рисунок 6 - Пломбировка ЭЦБ
Программное обеспечение (ПО) УТ является встроенным, имеет функции управления клапанами, определения объема выданного газа, вывода информации об объеме и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в ЭЦБ УТ. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой ЭЦБ, в которой размещен электронновычислительное устройство, которая пломбируется.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификация ПО осуществляется после подачи электропитания на УТ в течении трех секунд, в поле индикатора «ОБЪЕМ» отображается номер версии ПО.
Конструкция УТ обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «Шельф» |
|
Номер версии (идентификационный номер) ПО |
03.хх |
|
Цифровой идентификатор ПО |
* |
|
где х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Метрологические и технические характеристики средства измерений
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
«ШЕЛЬФ Х КЕД-50... |
.» /LPG |
«ШЕЛЬФ.» Х КЕД-SO.../LPG | |
|
1 |
2 |
3 | |
|
Номинальный объемный расход через один раздаточный рукав, дм3/мин (л/мин): - для ЖМТ |
50 ± 51 |
80 ± 8 | |
|
- для СУГ |
35 ± 5 |
35 ± 5 | |
|
Наименьший объемный расход, дм3/мин (л/мин): - для ЖМТ |
5 |
8 | |
|
- для СУГ |
5 |
5 | |
|
Минимальный объем дозы выдачи, дм3 (л): - для ЖМТ |
2 |
10 | |
|
- для СУГ |
5 |
5 | |
|
Пределы допускаемой основной относительной погрешности измерений объема ЖМТ, при температуре окружающей среды и ЖМТ (20 ± 5) °С, % |
± 0,25 | ||
|
Продолжение таблицы 2 | ||
|
1 |
2 |
3 |
|
Пределы допускаемой основной относительной погрешности измерений минимальной дозы выдачи ЖМТ, при температуре окружающей среды и ЖМТ (20 ± 5) °С, % |
± 0,5 | |
|
Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего среды и ЖМТ, отличной (20+5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более |
± 0,25 | |
|
Пределы допускаемой относительной погрешности измерений объема СУГ, %, не более |
± 1 | |
|
Сходимость показаний, %, не более: - для ЖМТ |
0,25 | |
|
- для СУГ |
1 | |
|
Верхний предел показаний счетчика разового учета: - объема разовой дозы, дм3 (л): - для ЖКИ |
999999,99 | |
|
- для СДИ |
9999,99 | |
|
- цены за 1 дм3 (л)2, руб. |
9999,99 | |
|
- стоимости отпущенной дозы, руб. |
999999,99 | |
|
Верхний предел показаний указателя суммарного учета, дм3 (л) |
42949672,953 | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
«ШЕЛЬФ...» |
«ШЕЛЬФ.» Х KEn-SG./EPG | ||
|
Х КЕД-50. |
/LPG | ||
|
1 |
2 |
3 | |
|
Количество раздаточных рукавов4, шт. | |||
|
- для ЖМТ |
от 1 до 10 | ||
|
- для СУГ |
от 1 до 2 | ||
|
Длина раздаточного рукава4, м, не менее | |||
|
- для ЖМТ |
4 |
4 | |
|
- для СУГ |
4 |
4 | |
|
Рабочее давление в гидросистеме, МПа: | |||
|
- вакуумметрическое для бензина, не менее |
0,35 | ||
|
- вакуумметрическое для дизельного топлива, не менее |
0,05 | ||
|
- для СУГ, не более |
1,57 | ||
П Продолжение таблицы 3
|
1 |
2 |
3 |
|
Параметры электропитания от сети переменного тока: | ||
|
- напряжение (для электродвигателя насоса), В |
от 187 до 242 (от 342 до 437) | |
|
- частота, Г ц |
от 49 до 51 | |
|
Потребляемая мощность, кВ^А, не более |
2 | |
|
Рабочие условия эксплуатации: | ||
|
- температура окружающей среды, оС |
от - 40 до + 50 | |
|
- температура выдаваемого топлива, оС: | ||
|
- для ЖМТ: | ||
|
- бензин |
от - 40 до + 35 | |
|
- дизельное топливо |
от - 405 до + 50 | |
|
- для СУГ: | ||
|
- марки ПА |
от - 35 до + 45 | |
|
- марки ПБА |
от - 20 до + 45 | |
|
- относительная влажность окружающего воздуха, % |
от 30 до 100 | |
|
Средняя наработка на отказ, ч |
7000 | |
|
Средний срок службы, лет |
12 | |
|
Маркировка взрывозащиты |
II Gb IIA T3 | |
Таблица 4 - Количество раздаточных рукавов, габаритные размеры и масса
|
Обозначения исполнения |
Количество раздаточных рукавов |
Габаритные размеры (Д х Ш х В), мм |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
«Шельф 200» КЕД-Х-1-1./LPG |
1 |
1420х950х2300 |
390 |
|
«Шельф 200» 1 KEft-X-2-1.../LPG |
1 |
1420х950х2300 |
370 |
|
«Шельф 200» 1 KEft-X-1-2.../LPG |
2 |
1650х950х2300 |
465 |
|
«Шельф 200» 1 KEft-X-2-2.../LPG |
2 |
1650х950х2300 |
425 |
|
«Шельф 200» 1 KEft-X-1-3.../LPG |
3 |
2090х950х2300 |
608 |
|
«Шельф 200» 1 KEft-X-2-3.../LPG |
3 |
2090х950х2300 |
548 |
|
«Шельф 200» 1 KEft-X-1-4.../LPG |
4 |
2500х950х2300 |
710 |
|
«Шельф 200» 1 KEft-X-2-4.../LPG |
4 |
2270 х 950 х 2300 |
630 |
|
«Шельф 200» 1 KEft-X-1-5.../LPG |
5 |
3070х950х2300 |
835 |
|
«Шельф 200» 1 КEД-Х-2-5./LPG |
5 |
2845х950х2300 |
735 |
|
«Шельф 200» 2 KEft-X-1-L. ./LPG |
2 |
1420х950х2300 |
430 |
|
«Шельф 200» 2 REft-X-2-1.. ./LPG |
2 |
1420х950х2300 |
410 |
|
«Шельф 200» 2 KEft-X-1-2.. ./LPG |
4 |
1650х950х2300 |
505 |
|
«Шельф 200» 2 KEft-X-2-2.. ./LPG |
4 |
1650х950х2300 |
465 |
|
«Шельф 200» 2 KEft-X-1-3 ./LPG |
6 |
2090х950х2300 |
648 |
|
«Шельф 200» 2 KEftX-2-3 ./LPG |
6 |
2090х950х2300 |
588 |
|
«Шельф 200» 2 KEft-X-1-4.. ,/LPG |
8 |
2500х950х2300 |
750 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 | |
|
«Шельф 200» 2 КЕД-Х-2-4. |
/LPG |
8 |
2270 х 950 х 2300 |
670 |
|
«Шельф 200» 2 КЕД-Х-1-5. |
/LPG |
10 |
3070х950х2300 |
875 |
|
«Шельф 200» 2 КЕД-Х-2-5. |
/LPG |
10 |
2845х950х2300 |
775 |
|
«Шельф 300» 1 КЕД-Х-1-1. |
/LPG |
1 |
1110х1250х2285 |
335 |
|
«Шельф 300» 1 КЕД-Х-2-1. |
/LPG |
1 |
1110х1250х2285 |
315 |
|
«Шельф 300» 1 КЕД-Х-1-2. |
/LPG |
2 |
1610х1250х2285 |
415 |
|
«Шельф 300» 1 КЕД-Х-2-2. |
/LPG |
2 |
1610х1250х2285 |
375 |
|
«Шельф 300» 1 КЕД-Х-1-3. |
/LPG |
3 |
1850х1250х2285 |
550 |
|
«Шельф 300» 1 КЕД-Х-2-3. |
/LPG |
3 |
1850х1250х2285 |
490 |
|
«Шельф 300» 1 КЕД-Х-1-4. |
/LPG |
4 |
1910х1250х2285 |
660 |
|
«Шельф 300» 1 КЕД-Х-2-4. |
/LPG |
4 |
1910х1250х2285 |
600 |
|
«Шельф 300» 1 КЕД-Х-1-5. |
/LPG |
5 |
2000х1250х2285 |
810 |
|
«Шельф 300» 1 КЕД-Х-2-5. |
/LPG |
5 |
2000х1250х2285 |
710 |
|
«Шельф 300» 2 КЕД-Х-1-1. |
/LPG |
2 |
1110х1250х2285 |
375 |
|
«Шельф 300» 2 КЕД-Х-2-1. |
/LPG |
2 |
1110х1250х2285 |
355 |
|
«Шельф 300» 2 КЕД-Х-1-2. |
/LPG |
4 |
1610х1250х2285 |
455 |
|
«Шельф 300» 2 КЕД-Х-2-2. |
/LPG |
4 |
1610х1250х2285 |
415 |
|
«Шельф 300» 2 КЕД-Х-1-3. |
/LPG |
6 |
1850х1250х2285 |
590 |
|
«Шельф 300» 2 КЕД-Х-2-3. |
/LPG |
6 |
1850х1250х2285 |
530 |
|
«Шельф 300» 2 КЕД-Х-1-4. |
/LPG |
8 |
1950х1250х2285 |
700 |
|
«Шельф 300» 2 КЕД-Х-2-4. |
/LPG |
8 |
1950х1250х2285 |
640 |
|
«Шельф 300» 2 КЕД-Х-1-5. |
/LPG |
10 |
2000х1250х2285 |
850 |
|
«Шельф 300» 2 КЕД-Х-2-5. |
/LPG |
10 |
2000х1250х2285 |
750 |
Знак утверждения типа наносится на табличку УТ методом лазерной гравировки или другим способом, не ухудшающим качество и обеспечивающим его сохранность в течение всего срока эксплуатации, на титульном листе эксплуатационных документов типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка топливораздаточная «ШЕЛЬФ .» Х КЕД-Х-Х-Х./LPG |
По заказу |
1 шт. |
|
Комплект эксплуатационных документов |
- |
1 комплект |
|
Методика поверки |
- |
1 экз. на партию |
Методика измерений приведена в разделах 1 «Описание и работа», 3 «Использование по назначению» документа ШЕЛЬФ.00.012.2017 РЭ Установки топливораздаточные «ШЕЛЬФ...» Х КЕД-Х-Х-Х./LPG. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.52-001-89246640-2017 Установки топливораздаточные «ШЕЛЬФ ...» Х КЕД-Х-Х-Х./LPG. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная компания «Шельф» (ООО «НПК «Шельф»)
ИНН 6155056342
Адрес: 346512, Ростовская обл., г. Шахты, ул. Наклонная, 5В
Телефон: 8-960-447-61-28
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метро-логический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
ИНН 7733776245
Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
E-mail: sittek@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
Во время применения раздаточного крана для ЖМТ с уменьшенным проходным диаметром, установки должны иметь номинальный расход 40 дм3/мин (л/мин).
В строках индикации цены и стоимости отпущенного топлива возможен перенос запятой в зависимости от денежной единицы страны, в которой будет эксплуатироваться установка.
По заказу дополнительно может быть установлен отдельный счетчик суммарного объема отпущенного топлива с емкостью отсчетного устройства 9999999 дм3 (л).
Термин «раздаточный рукав» означает комплект в составе резинового рукава высокого давления и струбцины (для СУГ) или раздаточного крана (для ЖМТ).
или температуры помутнения или кристаллизации дизельного топлива.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ
04 октября 2022 г.
2461
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения
в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 290J&, и наишящим ириказим. >
-
5. Контроль за испог нени^и^щ&т^шцегонПрй^за^адтаЦляк
за собой.
Заместитель Руководителя
Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 029D109BO0OBAE27A64C995DDB06D2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
ч_______________________
Е.Р .Лазаренко
