Номер по Госреестру СИ: 68807-17
68807-17 Счетчики электрической энергии трехфазные многофункциональные
(серии РиМ 489)
Назначение средства измерений:
Счетчики электрической энергии трехфазные многофункциональные серии РиМ 489 (далее -счетчики) предназначены для измерений (в зависимости от исполнения): активной и реактивной электрической энергии; мощности (активной, реактивной, полной) в трехфазных четырехпроводных электрических цепях переменного тока промышленной частоты; среднеквадратических значений фазных токов, среднеквадратического значения тока нулевого провода; среднеквадратических значений фазных и линейных (межфазных) напряжений; частоты сети; удельной энергии потерь в цепях тока; удельной энергии потерь холостого хода в силовых трансформаторах; коэффициента реактивной мощности цепи tg^); коэффициента мощности cos^); напряжений прямой, обратной и нулевой последовательностей и коэффициентов несимметрии напряжения по обратной и нулевой последовательностям.
Счетчики измеряют параметры показателей качества электрической энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S:
- установившееся отклонение напряжения основной частоты 6Uy;
- отрицательное 5U(-) и положительное 5U(+) отклонения напряжения;
- отклонение частоты Af;
- длительность провала напряжения Atn;
- длительность перенапряжения AtnEp;
- глубину провала напряжения 6Un;
- величину перенапряжения AUnEP.

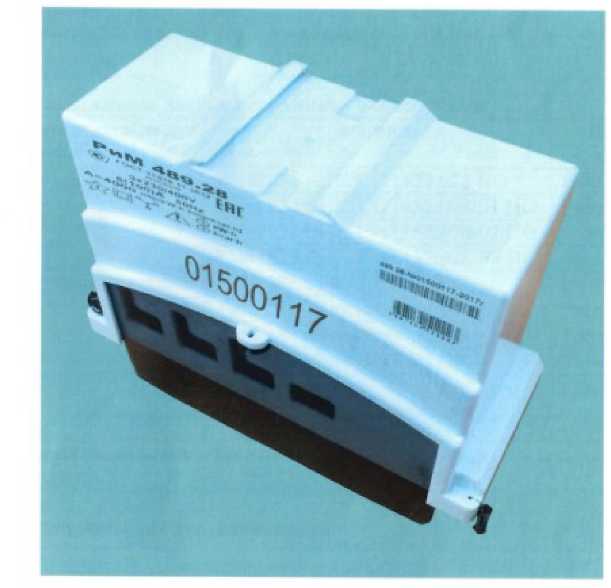

Внешний вид.
Счетчики электрической энергии трехфазные многофункциональные
Рисунок № 1
Программное обеспечение
Встроенное ПО счетчиков храниться в постоянном запоминающем устройстве контроллера счетчика. Считывание исполняемого кода из счетчика и модификация метрологически значимой части ПО с использованием интерфейсов счетчика невозможно.
Встроенное ПО счётчиков версии 3.00 и выше разделено на метрологически значимую и метрологически незначимую части.
Идентификационные данные встроенного ПО приведены в таблице 1:
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Номер версии (идентификационный номер) ПО |
Идентификационное наименование ПО |
Цифровой идентификатор ПО (MD5) |
Исполнения счетчиков |
с v 1.00 по v 2.99 |
РМ48926 ВНКЛ.411152.078 ПО |
- |
РиМ 489.26 |
РМ48927 ВНКЛ.411152.078-01 ПО |
РиМ 489.27 | ||
РМ48928 ВНКЛ.411152.078-02 ПО |
РиМ 489.28 | ||
РМ48929 ВНКЛ.411152.078-03 ПО |
РиМ 489.29 | ||
с v 3.00 и выше |
РМ48926 ВНКЛ.411152.078 ПО |
C4 2B 87 24 83 32 7B C1 94 5A 46 0A CE D4 3D 52 |
РиМ 489.26, РиМ 489.28 |
РМ48927 ВНКЛ.411152.078-01 ПО |
50 1D 72 1C 08 5E 47 8C 43 E2 20 8E B8 6A ED 2D |
РиМ 489.27, РиМ 489.29 |
Метрологические и технические характеристик
Таблица 2-
Знак утверждения типа
Знак утверждения типананосится на корпус счетчика методом шелкографии или другим способом, не ухудшающим качество знака. В эксплуатационной документации на титульных листах изображение знака поверки наносится печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикамГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц;
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
ТУ 4228-063-11821941-2014 Счетчики электрической энергии трехфазные серии РиМ 489. Технические условия.
Изготовитель
Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»)ИНН: 5408110390
Адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1, офис 307
Телефон: 8 (383) 219 53-13, факс: 8 (383) 219 53-13
Web-сайт: www.ao-rim.ru
E-mail: rim@zao-rim.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Адрес: 630004, Российская Федерация, г. Новосибирск, проспект Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Принцип действия счетчиков основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи специализированной микросхемы со встроенными АЦП. Остальные параметры, измеряемые счетчиком, определяются расчетным путем по измеренным значениям тока, напряжения и частоты сети.
Счетчики выпускаются в следующих модификациях (исполнениях): счетчики электрической энергии трехфазные многофункциональные РиМ 489.2Х (РиМ 489.26, РиМ 489.27, РиМ 489.28, РиМ 489.29) (далее РиМ 489.2Х). Конструкция представляет собой единый корпус с несколькими отсеками, в которых размещены электронный блок счетчика, измерительные преобразователи тока, устройство коммутации нагрузки (далее - УКН) (в зависимости от исполнения счетчика) и клеммная колодка для подключения счетчика к воздушной линии, отдельный отсек предназначен для установки коммуникатора или другого устройства, позволяющего расширить функциональные возможности счетчика.
Счетчики отличаются: наличием УКН, наличием приемника сигналов глобальных навигационных спутниковых систем (далее - ГНСС).
Общий вид счетчиков представлен на рисунке 1. Нанесение заводского номера в виде цифробуквенного обозначения осуществляется на корпус счетчика.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 2.
Рисунок 1 - Общий вид счетчиков РиМ 489.2Х
Место установки контрольной пломбы \
.....Места нанесения
Рисунок 2
знака пойерки
- Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки на счетчиках РиМ 489.2Х
Таблица 4 -
Наименование |
Обозначение |
Количество |
Счетчик электрической энергии трехфазный многофункциональный серии РиМ 489 (одно из исполнений) в упаковке |
1 шт. | |
Паспорт |
1 экз. | |
Дисплей дистанционный РиМ 0401) | ||
Комплект монтажных частей 1) |
1 комп. | |
Руководство по эксплуатации 2) |
ВНКЛ.411152.052-02 РЭ |
1 экз. |
Методика поверки 2) |
ВНКЛ.411152.078-01 ДИ |
1 экз. |
Терминал мобильный РиМ 099.01 1) |
ВНКЛ.426487.030 | |
Коммуникатор 1),3) |
1 шт. | |
Руководство по монтажу счетчиков на опору ВЛ 2) |
ВНКЛ.410106.007 Д |
1 экз. |
Счетчики электрической энергии. Требования к информационной модели обмена данными 2) |
СТО 34.01-5.1-005-2017 | |
|
Наименование характеристики |
Исполнения счетчиков |
РиМ 489.26 РиМ 489.27 РиМ 489.28 РиМ 489.29 | |
Значения | |
Класс точности при измерении активной энергии |
1 |
Класс точности при измерении реактивной энергии |
1 |
Базовый ток, А |
5 |
Максимальный ток, А |
100 |
Номинальное напряжение, В |
3х230/400 |
Номинальная частота, Гц |
50 |
Установленный диапазон напряжений, В |
от 198 до 253 |
Расширенный диапазон напряжений, В |
от 140 до 264 |
Предельный диапазон напряжений, В |
от 0 до 400 |
Наименование характеристики |
Исполнения счетчиков |
РиМ 489.26 РиМ 489.27 РиМ 489.28 РиМ 489.29 | |
Значения | |
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии 1), % 0,051б < I < 0,10k, cos ф =1,00 0,101б < I < 1макс, COS ф = 1,00 0,101б < I < 0,201б, cos ф =0,50 инд. 0,101б < I < 0,201б, cos ф = 0,80 емк. 0,201б < I < 1макс, cos ф =0,50 инд. 0,201б < I < 1макс, cos ф = 0,80 емк. |
±1,5 ±1,0 ±1,5 ±1,5 ±1,0 ±1,0 |
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии 1), % 0,051б < I < 0,101б, sin ф = 1,00 0,101б < I < 1макс, Sin ф = 1,00 0,101б < I <0,20I6, sin ф=0,50 (инд., емк.) 0,20I6 < I < ^акс, sin ф = 0,50 (инд., емк.) 0,20I6 < I < ^акс, sin ф = 0,25 (инд., емк.) |
±1,5 ±1,0 ±1,5 ±1,0 ±1,5 |
Полная потребляемая мощность в цепи тока, по каждой фазе, ВА |
0,1 |
Полная потребляемая мощность в цепи напряжения, по каждой фазе, ВА |
10 |
Активная потребляемая мощность в цепи напряжения, по каждой фазе, Вт |
1,5 |
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности |
соответствует классу точности при измерении активной энергии |
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности |
соответствует классу точности при измерении реактивной энергии |
Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч |
соответствует классу точности при измерении активной энергии |
Пределы допускаемой основной относительной погрешности при измерении полной мощности, % |
±2,0 |
Пределы допускаемой основной относительной погрешности при измерении коэффициента активной мощности cos ф, % |
±3,0 |
Наименование характеристики |
Исполнения счетчиков | |
РиМ 489.26 РиМ 489.28 |
РиМ 489.27 РиМ 489.29 | |
Значения | ||
Пределы допускаемой основной относительной погрешности при измерении коэффициента реактивной мощности tg ф, % 0,21б < I < 1,01б 1,01б < I< 1макс |
±2,5 ±2,0 | |
Пределы допускаемой относительной погрешности при измерении среднеквадратических значений тока 51ф, % 0,051б < I < 0,101б 0,101б < I < 1макс |
±0,5 ±0,5 | |
Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In , % 0,051б < I < 1макс |
±0,5 | |
Пределы допускаемой относительной погрешности при измерении среднеквадратических значений фазных напряжений, % от 140 до 264 В |
±0,5 | |
Пределы допускаемой относительной погрешности при измерении среднеквадратических значений линейных (межфазных) напряжений, % от 242 до 457 В |
±0,5 | |
Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 1),4), % 0,8бин < U < 1,10ин, cos ф = 1,00 0,8бин < U < 1,10ин, cos ф = 0,50 инд. |
±0,7 ±1,0 | |
Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 1),5), % 0,8бин < U < 1,10ин, sin ф =1,00 0,8бин < U < 1,10ин, sin ф = 0,50 инд. |
±0,7 ±1,0 | |
Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне 1),4), % 0,8бин < U < 1,10ин, cos ф = 1,00 0,8бин < U < 1,10ин, cos ф = 0,50 инд. |
соответствует классу точности при измерении активной энергии |
Наименование характеристики |
Исполнения счетчиков | |
РиМ 489.26 РиМ 489.28 |
РиМ 489.27 РиМ 489.29 | |
Значения | ||
Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне 1),5), % 0,86Uh < U < 1,10Uh, sin ф =1,00 0,86Uh < U < 1,10Uh, sin ф = 0,50 инд. |
соответствует классу точности при измерении реактивной энергии | |
Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 1),4), % от 140 до 264 В, cos ф = 1,00 от 140 до 264 В, cos ф = 0,50 инд. |
±0,7 ±1,0 | |
Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 1),5), % от 140 до 264 В, sin ф = 1,00 от 140 до 264 В, sin ф = 0,50 инд. |
±0,7 ±1,0 | |
Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне 1),4), % от 140 до 264 В, cos ф = 1,00 от 140 до 264 В, cos ф = 0,50 инд. |
соответствует классу точности при измерении активной энергии | |
Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне 1),5), % от 140 до 264 В, sin ф = 1,00 от 140 до 264 В, sin ф = 0,50 инд. |
соответствует классу точности при измерении реактивной энергии | |
Погрешность измерения длительности провала напряжения Atn в диапазоне значений от 0,04 до 60 с, период сетевого напряжения |
±1 | |
Погрешность измерения длительности перенапряжения AtnEP в диапазоне значений от 0,04 до 60 с, период сетевого напряжения |
±1 | |
Погрешность измерения глубины провала напряжения 6Un в диапазоне значений от минус 10 до минус 70 % 3), % |
±1 |
Наименование характеристики |
Исполнения счетчиков | |
РиМ 489.26 РиМ 489.28 |
РиМ 489.27 РиМ 489.29 | |
Значения | ||
Погрешность измерения величины перенапряжения AUnEP в диапазоне значений от Uhom до 1,5 Uhom 3), % |
±1 | |
Допускаемая относительная погрешность при измерении напряжений прямой U(1), обратной U(2) и нулевой U(0) последовательностей в установленном диапазоне напряжений, % |
±0,5 | |
Допускаемая абсолютная погрешность при измерении коэфиициентов несимметрии напряжения по обратной К2(и) и по нулевой Ко(и) последовательностям в диапазоне значений коэффициентов несимметрии от 0 до 10 %, % |
±0,3 | |
Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 6Uy, %, в диапазоне значений от - 30 до +50 % от ин, В 3) |
±0,5 | |
Пределы абсолютной погрешности при измерении частоты сети, Гц |
±0,010 | |
Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от - 30 до 20 % |
±0,5 | |
Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц, в диапазоне значений от 42,5 до 57,5 Гц 3) |
±0,010 | |
Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от -45 °С до + 85 °С |
± 5 | |
Средний температурный коэффициент при измерении активной энергии 1),4), %/К cos ф = 1,00 |
±0,05 | |
cos ф = 0,50 инд. |
±0,07 | |
cos ф =0,80 емк. |
±0,07 | |
Средний температурный коэффициент при измерении реактивной энергии 1),5), %/К sin ф = 1,00 |
±0,05 | |
sin ф = 0,50 инд. |
±0,07 | |
sin ф = 0,50 емк. |
±0,07 | |
sin ф = 0,25 инд. |
±0,07 | |
sin ф = 0,25 емк. |
±0,07 |
Наименование характеристики |
Исполнения счетчиков | |
РиМ 489.26 РиМ 489.28 |
РиМ 489.27 РиМ 489.29 | |
Значения | ||
Средний температурный коэффициент при измерении активной мощности 1),4), %/К cos ф = 1,00 cos ф = 0,50 инд. cos ф =0,80 емк. |
соответствует классу точности при измерении активной энергии | |
Средний температурный коэффициент при измерении реактивной мощности 1),5), %/К sin ф = 1,00 sin ф = 0,50 инд. sin ф = 0,50 емк. sin ф = 0,25 инд. sin ф = 0,25 емк. |
соответствует классу точности при измерении реактивной энергии | |
Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепях тока, % 0,051б < I < 0,101б 0,101б < I < 1макс |
±1,0 ±1,0 | |
Пределы допускаемой относительной погрешности при измерении удельной энергии потерь холостого хода в силовых трансформаторах, % от 140 до 264 В |
±1,0 | |
Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС, с/сут, не более |
±0,5 | |
Срок энергетической автономности хода ЧРВ, лет, не менее |
16 | |
Стартовый ток при измерении активной энергии, мА |
20 | |
Стартовый ток при измерении реактивной энергии, мА |
20 | |
Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)] |
4000 | |
Количество тарифов |
8 | |
Наличие УКН |
есть |
нет |
Наличие ГНСС |
есть 2) | |
Наличие отсека для коммуникатора |
есть | |
Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки |
есть | |
Измерение тока в нулевом проводе |
есть | |
Время сохранения данных, лет, не менее |
40 | |
Время начального запуска, с, не более |
5 | |
Габаритные размеры, мм, не более высота ширина длина |
195 240 120 |
Окончание таблицы 2
Наименование характеристики |
Исполнения счетчиков |
РиМ 489.26 РиМ 489.27 РиМ 489.28 РиМ 489.29 | |
Значения | |
Масса, кг, не более |
2 |
Условия эксплуатации Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при +35 (25) °С -атмосферное давление, кПа Предельный рабочий диапазон температур, °С |
от -45 до +60 95 (100) от 70 до 106,7 от -45 до +70 |
Средняя наработка на отказ, ч, не менее |
220 000 |
Средний срок службы Тсл, лет, не менее |
30 |
Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа |
23 ± 2 от 30 до 80 от 70 до 106,7 |
Условия эксплуатации счетчиков |
У1 по ГОСТ 15150-69 |
Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23.
Примечание - Дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.2 ГОСТ 31819.21 и 8.2 ГОСТ 31819.23, не должны превышать пределов дополнительных погрешностей для счетчиков соответствующего класса точности в соответствии с таблицей 8 ГОСТ 31819.21 и таблицей 8 ГОСТ 31819.23. |
Таблица 3 - Перечень измеряемых величин и цена единиц разрядов измеряемых величин
Измеряемая величина |
Основная единица |
Цена единицы старшего/младшего разряда |
РиМ 489.2Х 2) | ||
Активная энергия |
кВт^ч |
105 / 10-2 |
Реактивная энергия |
квар^ч |
105 / 10-2 |
Активная мощность |
кВт |
102 / 10-4 |
Реактивная мощность |
квар |
102 / 10-4 |
Полная мощность |
кВ-А |
102 / 10-4 |
Ток, среднеквадратическое (действующее) значение |
А |
102 / 10-3 |
Напряжение, среднеквадратическое (действующее) значение |
В |
102 / 10-2 |
Частота сети |
Гц |
101 / 10-3 |
Удельная энергия потерь в цепях тока 1) |
кА2 ч |
105 / 10-2 |
Окончание таблицы 3
Измеряемая величина |
Основная единица |
Цена единицы старшего/младшего разряда |
РиМ 489.2Х 2) | ||
Удельная энергия потерь холостого хода в силовых трансформаторах 1) |
кВ^ч |
107 / 10-2 |
Коэффициент реактивной мощности цепи tg Ф 1) |
безразм. |
103 / 10-3 |
Коэффициент мощности cos ф |
безразм. |
100 / 10-3 |
Длительность провалов/перенапряжений 1) |
с |
101 / 10-2 |
Глубина провала/величина перенапряжения 1) |
% |
102 / 10-2 |
Величина перенапряжения 1) |
В |
102 / 10-2 |
Температура внутри корпуса счетчика |
°С |
101 / 10-2 |
Напряжение прямой последовательности 1) |
В |
102 / 10-2 |
Коэффициенты несимметрии напряжения по обратной и нулевой последовательностям 1) |
% |
102 / 10-2 |
|
