Наименование

Обозначение

Количество

Счетчик электрической энергии РиМ Х89.4 (в зависимости от исполнения) в упаковке (транспортной таре)

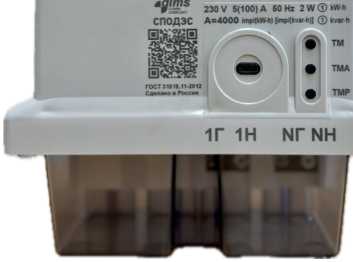

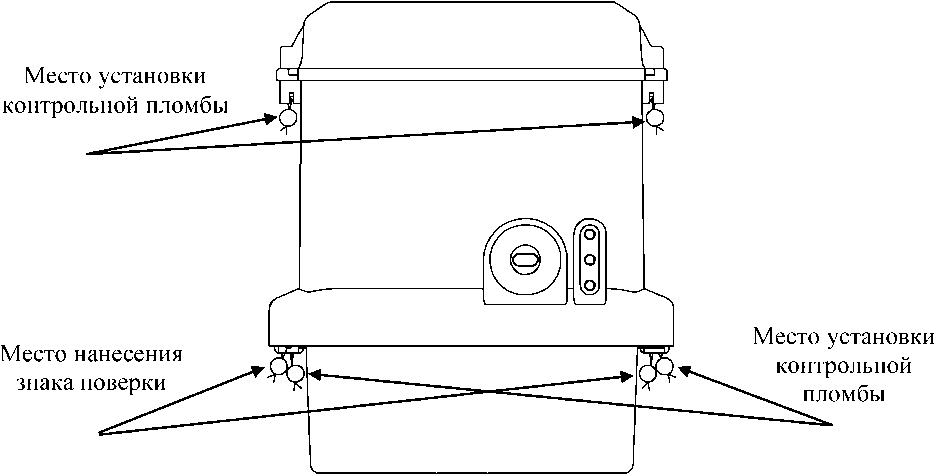

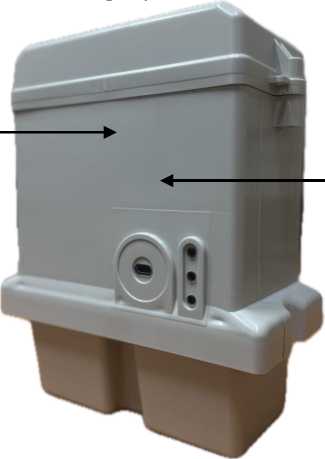

Счетчики электрической энергии однофазные РиМ 189.46, РиМ 189.48;

Счетчики электрической энергии трехфазные РиМ 489.46, РиМ 489.48.

1 шт.

Паспорт (в зависимости от исполнения)

ВНКЛ.411152.160 ПС

ВНКЛ.411152.162 ПС

1 экз.

Дисплей дистанционный ¹⁾

-

-

Комплект монтажных частей ¹⁾

-

-

Сменный модуль связи ¹⁾

-

-

Сервисное ПО ²⁾

-

-

Руководство по эксплуатации ²⁾

ВНКЛ.411152.160 РЭ

1 экз.

Руководство по монтажу счетчиков на опору ВЛ ²⁾

ВНКЛ.410106.007 Д

• ¹⁾ Счетчики по требованию заказчика могут комплектоваться: дисплеем дистанционным; сменным модулем связи; комплектом монтажных частей.

• ²⁾ Поставляется по требованию в электронном виде или доступно на сайте www.ao-rim.ru.

Исполнения счетчиков

Наименование характеристики

РиМ 189.46

РиМ 489.46

РиМ 189.48

РиМ 489.48

Значение

Класс точности при измерении активной энергии

1

Класс точности при измерении реактивной энергии

1

Базовый ток, А

5

Максимальный ток, А

100

Номинальное напряжение, В

230

3x230/400

Номинальная частота, Гц

5(

)

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии, %

0,051б < I < О,101б, cos ф =1,00

±1,5

0,101б < I < 1макс, cos ф = 1,00

±1,0

0,101б < I < 0,201б, cos ф =0,50 инд.

±1,5

0,101б < I < 0,201б, cos ф = 0,80 емк.

±1,5

0,201б < I < 1макс, cos ф =0,50 инд.

±1,0

0,201б < I < 1макс, cos ф = 0,80 емк.

±1,0

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии, %

0,051б < I < 0,101б, sin ф = 1,00

±1,5

0,101б < I < 1макс, sin ф = 1,00

±1,0

0,101б < I <0,20I6, sin ф=0,50 (инд., емк.)

±1,5

0,20I6 < I < Iмакс, sin ф = 0,50 (инд., емк.)

±1,0

0,20I6 < I < Iмакс, sin ф = 0,25 (инд., емк.)

±1,5

Пределы допускаемой основной погрешности, вызываемой

соответствует классу точности

изменением тока, при измерении активной мощности

при измерении активной энергии

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности

соответствует классу точности при измерении реактивной энергии

Пределы погрешности при измерении средней активной

мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на

соответствует классу точности при измерении активной энергии

расчетный день и час Ррдч

Пределы допускаемой относительной погрешности при измерении полной мощности, %

0,05 I6 <I < I макс

±1,5

Пределы основной абсолютной погрешности при измерении коэффициента активной мощности cos ф в диапазоне от 0,5 до 1:

0,05 I6 <I < Iмакс

±0,05

Пределы основной абсолютной погрешности при измерении коэффициента реактивной мощности tg ф в диапазоне от 0 до 1,75

0,05 i6 <I < Iмакс

±0,05

Наименование характеристики

Исполнения счетчиков

РиМ 189.46

РиМ 189.48

РиМ 489.46

РиМ 489.48

Значение

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений тока бХф, % 0,05 1б <I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 5In, %

0,051б < I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений фазных напряжений, % 0,6 Uh < Uh < 1,2 Uh

±с

),5

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений линейных (межфазных) напряжений, %

0,6 ил < ил < 1,2 ил

±0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне, %

0,7 Uh < Uh < 1,2 Uh, cos ф = 1,00

0,7 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне, %

0,7 UH < UH < 1,2 UH, sin ф =1,00

0,7 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, %

0,7 UH < UH < 1,2 UH, cos ф = 1,00

0,7 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд.

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, %

0,7 UH < UH < 1,2 UH, sin ф =1,00

0,7 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд.

соответствует классу точности при измерении реактивной энергии

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне, %

0,6 Uh < Uh < 1,2 Uh, cos ф = 1,00

0,6 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд.

±0,7

±1,0

Наименование характеристики

Исполнения счетчиков

РиМ 189.46

РиМ 189.48

РиМ 489.46

РиМ 489.48

Значение

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне, %

0,6 Uh < Uh < 1,2 Uh, sin ф = 1,00

0,6 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд.

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, %

0,6 UH < UH < 1,2 UH, cos ф = 1,00

0,6 Uh < Uh < 1,2 Uh, cos ф = 0,50 инд.

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, %

0,6 UH < UH < 1,2 UH, sin ф = 1,00

0,6 Uh < Uh < 1,2 Uh, sin ф = 0,50 инд.

соответствует классу точности при измерении реактивной энергии

Погрешность измерения длительности провала напряжения Atn в диапазоне значений от 0,04 до 60 с, период сетевого напряжения

±1

Погрешность измерения длительности перенапряжения AtnEP в диапазоне значений от 0,04 до 60 с, период сетевого напряжения

±1

Погрешность измерения глубины провала напряжения 5Un в диапазоне значений от минус 10 до минус 70 %, %

±1

Погрешность измерения величины перенапряжения AUhep в диапазоне значений от Uhom до 1,75 Uhom, %

±1

Допускаемая относительная погрешность при измерении напряжений прямой U1, обратной U2 и нулевой U0 последовательностей в установленном диапазоне напряжений, % 0,6 Uh < Uh < 1,2 Uh                                       ’

±0,5

Допускаемая абсолютная погрешность при измерении коэфиициентов несимметрии напряжения по обратной K2(U) и по нулевой K0(U) последовательностям в диапазоне значений коэффициентов несимметрии от 0 до 10 %, %

±0,3

Пределы допускаемой абсолютной погрешности при измерении отрицательного 6U(-) и положительного 6U(+) отклонения напряжения, % в диапазоне значений от минус 30 до плюс 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц, в диапазоне отклонения от минус 7,5 до плюс 7,5 Гц

±0,03

±0,01

Пределы допускаемой абсолютной погрешности при измерении частоты сети Af, Гц, в диапазоне значений от 42,5 до 57,5 Гц

±0,03

±0,01

Исполнения счетчиков

Наименование характеристики

РиМ 189.46    РиМ 489.46

РиМ 189.48    РиМ 489.48

Значение

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от минус 45 °С до плюс 70 °С

± 5

Средний температурный коэффициент при измерении активной энергии, %/К cos ф = 1,00

±0,05

cos ф = 0,50 инд.

±0,07

cos ф =0,80 емк.

±0,07

Средний температурный коэффициент при измерении реактивной энергии, %/К

sin ф = 1,00

±0,05

sin ф = 0,50 (инд., емк.)

±0,07

Средний температурный коэффициент при измерении активной мощности, %/К cos ф = 1,00 cos ф = 0,50 инд.

соответствует классу точности

cos ф =0,80 емк.

при измерении активной энергии

Средний температурный коэффициент при измерении реактивной мощности, %/К

соответствует классу точности

sin ф = 1,00

при измерении реактивной

sin ф = 0,50 (инд., емк.)

энергии

Предел допускаемой относительной погрешности при измерении удельной энергии потерь в цепях тока, %

0,05 1б < I < I макс

±1,0

Предел допускаемой относительной погрешности при измерении удельной энергии потерь холостого хода в силовых трансформаторах, %

0,6 Uh < Uh < 1,2 Uh

- ±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС¹⁾, с/сут, не более

±0,5

Температурный коэффициент суточного хода (точность хода ЧРВ) в отсутствии внешней синхронизации и ГНСС¹⁾, с/°С/сут, не более

±0,05

¹⁾ Только для счетчиков РиМ 189.48, РиМ 489.48

Исполнения счетчиков

Наименование характеристики

РиМ 189.46,

РиМ 489.46,

РиМ 189.48

РиМ 489.48

Значения

Установленный диапазон напряжений, В

от 161 до 276

Расширенный диапазон напряжений, В

от 138 до 276

Предельный диапазон напряжений, В

от 0 до 400

Полная потребляемая мощность по каждой цепи тока, В^А, не более

0,1

Полная потребляемая мощность по каждой цепи напряжения, В^А,

1 п

не более

Активная потребляемая мощность по каждой цепи напряжения (без учета МС), Вт, не более

2

Срок энергетической автономности хода ЧРВ

- без резервного элемента питания ЧРВ, ч, не менее

60

- с резервным элементом питания ЧРВ, лет, не менее

16

Количество тарифов

8

Наличие УКН

есть

Наличие ГНСС

есть¹⁾

Время сохранения данных, лет, не менее

40

Габаритные размеры, мм, не более:

высота^ширинахдлина

225x100x190

Масса, кг, не более

2

Стартовый ток при измерении:

- активной энергии, мА

20

- реактивной энергии, мА

20

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

4000

Время начального запуска, с, не более

5

Нормальные условия применения

-температура окружающей среды, °С

23 ± 2

-относительная влажность, %

от 30 до 80

-атмосферное давление, кПа

от 70 до 106,7

Условия эксплуатации

Установленный рабочий диапазон:

-температура окружающей среды, °С

от -45 до +60

-относительная влажность, %, при +35 (25) °С

95 (100)

-атмосферное давление, кПа

от 70 до 106,7

Предельный рабочий диапазон температур, °С

от -45 до +70

Степень защиты корпуса

IP54 по ГОСТ 14254

Средняя наработка на отказ, ч, не менее

300 000

280 000

Средний срок службы Тсл, лет, не менее

32

Условия эксплуатации счетчиков

У1 по ГОСТ 15150-69

¹⁾ Только для счетчиков РиМ 189.48, РиМ 489.48

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 189.46, РиМ 189.48,

РиМ 489.46, РиМ 489.48

Активная энергия

кВт^ч

10⁵ / 10^-2

Реактивная энергия

квар^ч

10⁵ / 10^-2

Активная мощность

кВт

10² / 10^-4

Реактивная мощность

квар

10² / 10^-4

Полная мощность

кВ^А

10² / 10^-4

Ток, среднеквадратическое (действующее) значение

А

10² / 10^-3

Абсолютный небаланс токов в фазных и нулевом проводах

А

10² / 10^-3

Относительный небаланс токов в фазных и нулевом проводах

%

10² / 10^-2

Напряжение, среднеквадратическое (действующее) значение

В

10² / 10^-2

Частота сети

Гц

10¹ / 10^-3

Удельная энергия потерь в цепях тока

кА²^ч

10⁵ / 10^-2

Удельная энергия потерь холостого хода в силовых трансформаторах

кВ²^ч

10⁷ / 10^-2

Коэффициент реактивной мощности цепи tg ф

безразм.

10³ / 10^-3

Коэффициент мощности cos ф

безразм.

10^о / 10^-3

Длительность провалов/перенапряжений

с

10¹ / 10^-2

Глубина провала/величина перенапряжения

%

10² / 10^-2

Величина перенапряжения

В

10² / 10^-2

Температура внутри корпуса счетчика

°С

10¹ / 10^-2

Напряжения   прямой,   обратной   и   нулевой

последовательностей

В

10² / 10^-2

Коэффициенты несимметрии напряжения по обратной и нулевой последовательностям

%

10² / 10^-2
