Номер по Госреестру СИ: 68616-17
68616-17 Датчики ускорения
(ДУ-2000)
Назначение средства измерений:
Датчики ускорения ДУ-2000 (далее — датчик) предназначены для преобразования ускорения, возникающего при ударном воздействии на конструкции, в электрический сигнал, амплитуда которого пропорциональна ускорению.
Внешний вид.
Датчики ускорения
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.09.2027
Номер записи - 160290
ID в реестре СИ - 382690
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА")
Страна - РОССИЯ
Населенный пункт - г. Дубна Моск. обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
№1656 от 2022.07.06 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Датчики ускорения (ДУ-2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68616-17 12.09.2027 |
Датчики ускорения, ДУ-2000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68617-17 12.09.2027 |
Датчики ускорения, ДУ-10000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68826-17 05.10.2027 |
Датчики избыточного давления в ударной волне, ДИД-700, ДИД-3000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68886-17 06.10.2027 |
Датчики скорости смещения грунта, ДССГ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
69411-17 23.11.2027 |
Датчики давления, ДЗД-40 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
70987-18 27.04.2024 |
Каналы измерительные мобильного автоматизированного комплекса, МАК-СВ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
70664-18 28.03.2024 |
Каналы измерительные мобильного автоматизированного комплекса, МАК-ВМФ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
2 года | |
|
68376-17 17.08.2022 |
Узлы гидрофонные, УГ-100 (УГ-1000) Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Датчики ускорения (ДУ-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Датчики ускорения (ДУ-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус датчика методом металлопластики и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам ускорения ДУ-2000
ГОСТ 8.137-84 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Технические условия ЯТЖИ.402138.001ТУ Датчики ускорения ДУ-2000
Поверка
Поверка осуществляется по документу МП 2520-071-2017 «Датчики ускорения ДУ-2000 Методика поверки », утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 19 мая 2017 года.Основные средства поверки:
ГПСЭ единицы ускорения при ударном движении ГЭТ 57-84, диапазон измеряемого ускорения от 10 до1406 м/с2, длительность фронта ударного импульса от 50 до 50403 мкс, погрешность измерения ±4 %;
источник питания постоянного тока регулируемый Б5-6003 ПРО, выходное напряжение от 0 до 60 В, выходной ток от 0 до 3 А, погрешность установки U=±(0,005^ иуст.+ 0,1), рег. № 37470-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на «Свидетельство о поверке» и в паспорт.
Изготовитель
Федеральное государственное унитарное предприятие «Научно-исследовательский институт прикладной акустики» (ФГУП «НИИПА»), ИНН 5010007607
Юридический адрес: 141981, Московская область г. Дубна, ул. 9 Мая, д. 7А Телефон: (49621) 2-76-37, факс: (49621) 2-05-26
E-mail: niipa@dubna.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчика основан на преобразовании ускорения, возникающего при ударном воздействии на конструкцию, на которой закреплен измерительный зонд датчика, в электрический сигнал, амплитуда которого пропорциональна воздействующему ускорению.
Датчик конструктивно состоит из измерительного зонда, устанавливаемого на конструкции, и усилителя, которые неразъёмно соединены между собой электрическим кабелем через гермовводы. Измерительный зонд содержит чувствительный элемент - поверхностный интегральный одноосевой акселерометр переменной ёмкости на основе микроэлектромеханической технологии. Электрический сигнал с выхода измерительного зонда усиливается усилителем до уровня, необходимого для передачи сигнала по кабелю.
Измерительный зонд представляет собой неразъемную конструкцию, а электронные элементы усилителя размещены в цилиндрическом корпусе из нержавеющей стали. С одного конца корпуса усилителя заведен электрический кабель, а с другого посредством четырех винтов установлена крышка с разъемом для снятия электрического сигнала и подачи электрического питания на усилитель.

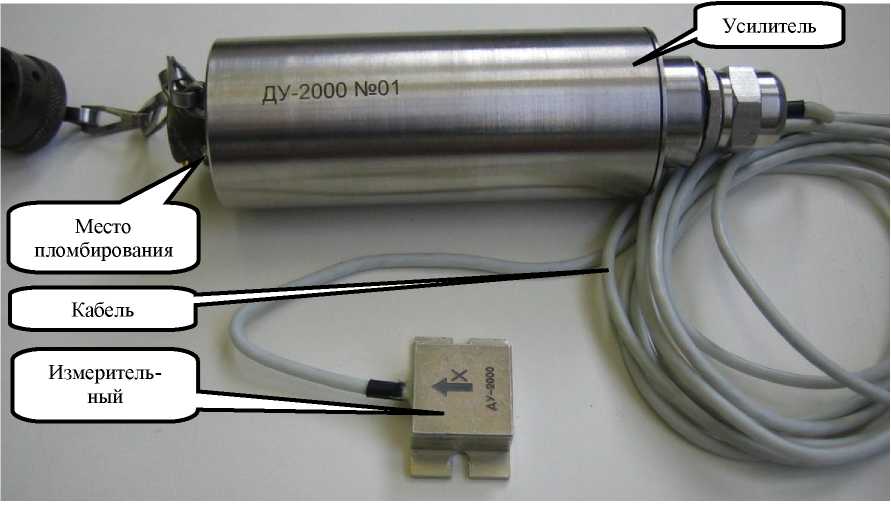

Общий вид датчика с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
Усилитель
ДУ-2000 №01
Кабель
Измерительный
Место
пломбирования
Рисунок 1 - Общий вид датчика с указанием места пломбирования
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Датчик ускорения |
ЯТЖИ.402138.001 |
1 шт. |
|
Разъем |
62IN-16JC-10P |
1 шт. |
|
Паспорт |
ЯТЖИ.402138.001ПС |
1 экз. |
|
Методика поверки |
МП 2520-071-2017 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых ускорений, м/с2 |
от 10 до 2000 |
|
Номинальное значение коэффициента преобразования, мВ/( м/с2) |
5 |
|
Отклонение действительного значения коэффициента преобразования от его номинального значения, %, не более |
±10 |
|
Диапазон рабочих частот, Гц |
от 1 до 1000 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, %, не более |
10 |
|
Диапазон выходного напряжения, В |
±10 |
|
Пределы допускаемой относительной погрешности измерения ускорения, % |
±10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
напряжение питания постоянного тока, В |
12±1 |
|
Потребляемый ток при номинальном напряжении, •мА, не более |
18 |
|
Время установления рабочего режима после включения электропитания, мин, не более |
2 |
|
Габаритные размеры измерительного зонда, мм, не более: | |
|
длина |
18,5 |
|
ширина |
28,5 |
|
высота |
9,5 |
|
Габаритные размеры усилителя, мм, не более: | |
|
диаметр |
35 |
|
длина |
140 |
|
Масса датчика в сборке, кг, не более |
0,5 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от -10 до +50 |
|
относительная влажность при температуре 25 °С, %, не более |
95 |
|
изменение давления относительно нормального атмосферного, кПа |
от -40 до +50 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
35000 |
