Номер по Госреестру СИ: 70987-18
70987-18 Каналы измерительные мобильного автоматизированного комплекса
(МАК-СВ)
Назначение средства измерений:
Каналы измерительные мобильного автоматизированного комплекса МАК-СВ (далее -ИК МАК-СВ) предназначены для измерений напряжения переменного тока. давления в воздушной среде, избыточного давления в ударной волне, ускорения при ударном воздействии, ускорения смещения грунта в сейсмической волне
Внешний вид.
Каналы измерительные мобильного автоматизированного комплекса
Рисунок № 1
Внешний вид.
Каналы измерительные мобильного автоматизированного комплекса
Рисунок № 2
Внешний вид.
Каналы измерительные мобильного автоматизированного комплекса
Рисунок № 3
Внешний вид.
Каналы измерительные мобильного автоматизированного комплекса
Рисунок № 4
Внешний вид.
Каналы измерительные мобильного автоматизированного комплекса
Рисунок № 5
Внешний вид.
Каналы измерительные мобильного автоматизированного комплекса
Рисунок № 6
Общие сведения
Дата публикации - 15.06.2021
Срок свидетельства - 27.04.2024
Номер записи - 183099
ID в реестре СИ - 1388858
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА")
Страна - РОССИЯ
Населенный пункт - г. Дубна Моск. обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Каналы измерительные мобильного автоматизированного комплекса (МАК-СВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68616-17 12.09.2027 |
Датчики ускорения, ДУ-2000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68617-17 12.09.2027 |
Датчики ускорения, ДУ-10000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68826-17 05.10.2027 |
Датчики избыточного давления в ударной волне, ДИД-700, ДИД-3000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68886-17 06.10.2027 |
Датчики скорости смещения грунта, ДССГ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
69411-17 23.11.2027 |
Датчики давления, ДЗД-40 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
70987-18 27.04.2024 |
Каналы измерительные мобильного автоматизированного комплекса, МАК-СВ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
70664-18 28.03.2024 |
Каналы измерительные мобильного автоматизированного комплекса, МАК-ВМФ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
2 года | |
|
68376-17 17.08.2022 |
Узлы гидрофонные, УГ-100 (УГ-1000) Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
2 года |
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Каналы измерительные мобильного автоматизированного комплекса (МАК-СВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Каналы измерительные мобильного автоматизированного комплекса (МАК-СВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) ИК МАК-ВМФ представляет программные продукты ARSControl, Writing, Signalviewer функционирующие в среде операционной системы «Windows 7» и обеспечивающего циклический сбор измерительной информации от ИК, расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования ИК.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
Значение |
Значение |
|
Идентификационное наименование ПО |
ARSControl.exe |
Writing.exe |
SignalViewer.exe |
|
Номер версии ПО (идентификационный номер) |
не ниже 1.5 |
не ниже 1.6 |
не ниже 1.4 |
|
Цифровой идентификатор ПО |
A8D32DFA |
3157С29Е |
2Е0С5340 |
|
Алгоритм вычисления идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО «высокий» в соответствии с Р 50.2.77-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к каналам измерительным мобильного автоматизированною комплекса МАК-СВГОСТ РВ 20.39.304-98
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техн и чес ки е у ело в и я
ГОСТ I’ 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от I КГ3 до 2 10ч
ГОС! 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средст в измерений ускорения при ударном движении
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от НО2 до 2,510 Па для частот от 5-Ю'1 до Г104 Гц и длительностей от 1 • 1 О ’ до 10 с при постоянном давлении до 5-10° 11а
ЯТЖИ.411719.001 ТУ Мобильный автоматизированный комплекс МАК-СВ. Технические условия
АИзготовитель
Федеральное государственное унитарное предприятие «Научно-исследовательский институт прикладной акустики» (ФГУП «НИИПА»)Адрес: 141981, Московская область г. Дубна, ул. 9 Мая, д. 7а
ИНН 5010007607
Телефон: (49621) 2-76-37. факс: (49621) 2-05-26
Web-сайт: www.niipa.ru
E-mail: niipa@dubna.ru
И спытатсльный центр Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова. 13
Телефон: +7 (495) 583-99-23; факс: +7 (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России но проведению испытаний
средств измерений в целях утверждения типа№ RA.RU.3I1314 от 13.10.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия ПК МАК-СВ основан на измерении соответствующих параметров датчиками физических величин, преобразовании в АЦП измерительных сигналов в цифровой код. передаче цифрового кода в компьютер посредством кабельных линий связи от автономных регистраторов сигналов (АРС).
Конструктивно ИК МАК-СВ включают в себя АРС; датчики давления ДЗД-40 (регистрационный номер в Федеральном информационном фонде (per. №) 69411-17). ДЗДЕ-2. ДЗДЕ-40 (per. № 69413-17). датчики избыточного давления в ударной волне ДИД-700. ДИД-3000 (pci. № 68394-17); датчики ускорения ДУ-2000 (per. № 68616-17). ДУ-10000 (per. № 68617-17); датчики скорости смещения грунта ДССГ (pci. № 68886-17); средство автоматизированной обработки информации (ноутбук в защищенном исполнении), кабельные линии связи (КЛС).
Электропитание ИК осуществляется от встроенных в АРС автономных источников питания.
Функционально ИК МАК-СВ состоят из измерительных каналов (ИК) напряжения переменного тока АРС. ИК давления в воздушной среде. ИК избыточного давления в ударной волне. ИК ускорения при ударном воздействии, ИК скорости смещения грунта.
ПК напряжения переменного тока .1/4'
Принцип действия ИК напряжения переменного тока АРС основан на усилении, фильтрации и нормализации входного сигнала напряжения переменного гока. преобразовании его 16-разрядным АЦП. входящим в состав регистратора автономного АРС. в цифровой код измеряемого сигнала с последующей его передачей посредством интерфейса USB-2.0 в компьютер (ноутбук) для дальнейшей обработки и регистрации.
If К давления в воздушной среде
Принцип действия ПК давления в воздушной среде основан на измерении и преобразовании значений давления датчиками давления ДЗД-40. ДЗДЕ-2. ДЗДЕ-40 в электрические сигналы (напряжение переменного тока), пропорциональные измеряемому давлению. Сигнал напряжения переменного тока с выхода датчика направляется на вход ИК напряжения переменного гока АРС для преобразования в цифровой код измеряемого сигнала с последующей его передачей в компьютер и вычислением компьютером значений измеряемого давления по известной градуировочной зависимости датчика.
ПК избыточного давления в ударной волне
Принцип действия ИК избыточного давления в ударной волне основан па измерении и преобразовании значений избыточного давления датчиками избыточного давления в ударной волне ДИД-700. ДИД-3000 в электрические сигналы (напряжение переменного тока), пропорциональные измеряемому давлению. Сигнал напряжения переменного гока с выхода датчика направляется на вход ИК напряжения переменного тока АРС для преобразования в цифровой код измеряемого сигнала с последующей его передачей в компьютер и вычислением компьютером значений измеряемого избыточного давления по известной градуировочной зависимости датчика.
ИК ускорения при ударном воздействии
Принцип действия ИК ускорения при ударном воздействии основан на измерении и преобразовании значений ускорения при ударном воздействии датчиками ускорения ДУ-2000, ДУ-10000 в электрические сигналы (напряжение переменного тока), пропорциональные измеряемому ускорению. Сигнал напряжения переменного тока с выхода датчика направляется на вход ИК напряжения переменного тока АРС для преобразования в цифровой код измеряемого сигнала с последующей его передачей в компьютер и вычислением компьютером значений измеряемого звукового давления по известной градуировочной зависимости датчика.
ИК скорости смещения грунта
Принцип действия ИК скорости смещения грунта основан на измерении и преобразовании по трем независимым взаимно перпендикулярным осям значений ускорения смещения грунта в сейсмической волне датчиками скорости смещения грунта ДССГ в электрические сигналы (напряжение переменного тока), пропорциональные ускорению. Сигнал напряжения переменного тока с выхода датчика направляется на вход ИК напряжения переменного тока АРС для преобразования в цифровой код измеряемого сигнала с последующей его передачей в компьютер и вычислением компьютером значений измеряемого ускорения по известной градуировочной зависимости датчика. Скорость смещения грунта вычисляется по измеренным данным ускорения.
Оборудование комплекса соответствует группе исполнения 1.10 ГОСТ РВ 20.39.304-98.

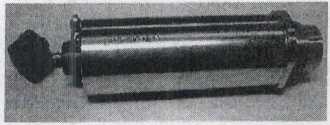

Общий вид составных частей ИК МАК-СВ представлен на рисунках 1 и 2.
Места пломбирования датчиков давления ДЗД-40, ДЗДЕ-2, ДЗДЕ-40, датчиков избыточного давления в ударной волне ДИД-700, ДИД-3000, датчиков ускорения ДУ-1000, ДУ-2000, датчиков скорости смещения грунта ДССГ указаны в соответствующих описаниях типа. Дополнительное пломбирование не предусмотрено.
Датчики давления
ДЗДЕ-2, ДЗДЕ-40
Датчики давления
ДЗД-40
Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000
Датчики ускорения
ДУ-2000
Датчики ускорения
ДУ-10000
Датчики скорости смещения грунта ДССГ
Рисунок 1 - Общий вид составных частей ИК МАК-СВ

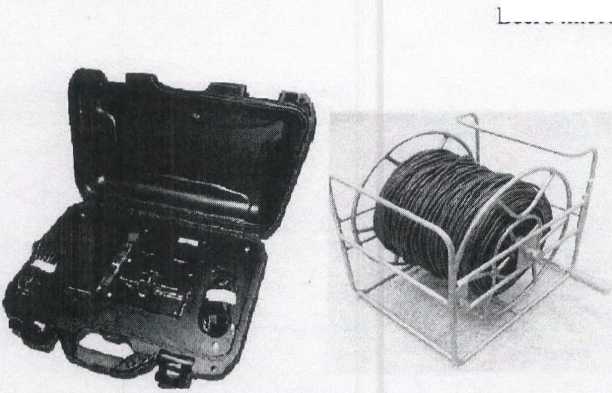

Кабельная линия связи
Средство автоматизированной обработки информации
Регистратор автономный
АРС
Рисунок 2 - Общий вид составных частей ИК МАК-СВ
Габлица 4 -
|
Наименование |
Обозначение |
Количест во, шт. |
|
Средство автоматизированной обработки информации |
ЯТЖИ.411739.001 |
4 |
|
Регистратор АРС |
Я ГЖИ.41 1728.001 |
15 |
|
Датчик давления ДЗДЕ-2 |
Я ТЖИ.406239.001 |
10 |
|
Датчик давления ДЗДЕ-40 |
ЯТЖИ.406239.001-01 |
15 |
|
Дат чик давления ДЗД-40 |
Я ГЖИ.406239.003 |
25 |
|
Датчик избыточного давления в \.тарной волне ДИД-700 |
Я ГЖИ.406239.004 |
25 |
|
Датчик избыточного давления в ударной волне ДИД-3000 |
ЯТЖИ.40623 9.004-01 |
25 |
|
Датчик скорости смещения грунта ДССГ |
Я ГЖИ.402159.001 |
20 |
|
Датчик ускорения ДУ-2000 |
ЯТЖИ.402138.001 |
15 |
|
Датчик ускорения ДУ-10000 |
ЯТЖ11.402138.002 |
15 |
|
Кабельная линия связи КЖ |
Я ТЖИ.685662.О13 |
119 |
|
Кабельная линия связи КЛС |
ЯГЖИ.685662.014 |
20 |
|
Упаковка |
ЯТЖИ.411975.001 |
1 |
|
Руководство по эксплуатации |
ЯТЖИ.4117! 9.001 Р') |
1 |
|
Методика поверки |
- |
1 |
осуществляется ио документу МН 70987-18 «Инструкция. Каналы измерительные мобильного автоматизированного комплекса МАК-СВ. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 23 декабря 2017 года.
Основное средство поверки:
Калибратор-вольтметр универсальный В1-28 (pci . № 10759-86).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых ИК МАК-СВ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверочного клейма.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
ИК напряжения переменного тока АРС | |
|
Диапазон рабочих частот, Гц |
от 0,5 до 20000 |
|
Диапазоны измерений амплитудных значений напряжения переменного тока, В |
от -1 до +1 от -2 до +2 от-5 до +5 от-10 до+10 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока: в диапазоне частот от 0,5 до 10000 Гц в диапазоне частот св. 10000 до 20000 Гц |
±1,0 ±2,0 |
|
Количество ИК |
120 |
щолжение таблицы 2
|
\ Наименование характеристики |
Значение |
|
ИК давления в воздушной среде | |
|
Диапазон рабочих частот . Гц |
от 0.5 до 2500 |
|
Диапазоны измерений давления. кПа |
от 0.5 до 40 от 0,1 до 2 от 2 до 40 |
|
Пределы допускаемой относительной погрешности измерений давления,% |
±10 |
|
Количество ИК |
50 |
|
ИК избыточного давления в ударной волне | |
|
Диапазон рабочих частот; Гц |
от 0.5 до 10000 |
|
Диапазоны измерений избыточного давления, кПа |
от 30 до 700 от 150 до 3000 |
|
Пределы допускаемой относительной погрешности измерений избыточного давления, % |
±10 |
|
Количест во ИК |
50 |
|
ИК ускорения при ударном воздействии | |
|
Диапазон рабочих частот; Гц |
от 1 до 1000 |
|
Диапазоны измерений ускорения, м/с" |
o r 10 до 2000 от 100 до 10000 |
|
Пределы допускаемой относительной погрешности измерений ускорения.% |
110 |
|
Количество И К |
30 |
|
ИК скорости смещения груша | |
|
Диапазон рабочих частот. Гц |
от 1 до 500 |
|
Диапазон измерений ускорения (амплитудных значений), м/с"' |
От -4900 до - 4900 |
|
Пределы допускаемой относительной погрешности измерений ускорения. % |
±15 |
|
Количество ИК |
20 |
Таблица 3 - Основные технические характеристики
|
11аимснование характеристики |
Значение |
|
Напряжение питания постоянного тока. В |
от +11 до + 13 |
|
Потребляемая мощность. Вт, не более: - регистратор А PC | - ноутбук |
3 120 |
|
Габаритные размеры (длина > ширина >' высота), мм. не более:
|
390 < 308 * 172 353 - .315 х 80 |
|
Масса, кг; не более:
|
6 4 |
|
Рабочие условия эксплуатации:
| - относительная влажность при температуре +25 °C. %. не более
|
от -10 до • 50 95 от 84 до 106,7 |
