Номер по Госреестру СИ: 68886-17
68886-17 Датчики скорости смещения грунта
(ДССГ)
Назначение средства измерений:
Датчики скорости смещения грунта ДССГ (далее - датчик) предназначены для преобразования ускорения смещения грунта в сейсмической волне в электрический сигнал, амплитуда которого пропорциональна ускорению смещения грунта. Скорость смещения грунта вычисляется по измеренным данным ускорения.
Внешний вид.
Датчики скорости смещения грунта
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.10.2027
Номер записи - 160583
ID в реестре СИ - 382983
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА")
Страна - РОССИЯ
Населенный пункт - г. Дубна Моск. обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2120 от 2017.10.06 Об утверждении типов СИ
№1656 от 2022.07.06 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Датчики скорости смещения грунта (ДССГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68616-17 12.09.2027 |
Датчики ускорения, ДУ-2000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68617-17 12.09.2027 |
Датчики ускорения, ДУ-10000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68826-17 05.10.2027 |
Датчики избыточного давления в ударной волне, ДИД-700, ДИД-3000 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
68886-17 06.10.2027 |
Датчики скорости смещения грунта, ДССГ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
69411-17 23.11.2027 |
Датчики давления, ДЗД-40 Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
70987-18 27.04.2024 |
Каналы измерительные мобильного автоматизированного комплекса, МАК-СВ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
ОТ МП |
2 года |
|
70664-18 28.03.2024 |
Каналы измерительные мобильного автоматизированного комплекса, МАК-ВМФ Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
2 года | |
|
68376-17 17.08.2022 |
Узлы гидрофонные, УГ-100 (УГ-1000) Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА") (РОССИЯ г. Дубна Моск. обл.) |
2 года |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Датчики скорости смещения грунта (ДССГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Датчики скорости смещения грунта (ДССГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус датчика методом металлопластики и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам скорости смещения грунта ДССГГОСТ 8.137-84 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия ЯТЖИ.402159.001ТУ Датчики скорости смещения грунта ДССГ
Поверка
Поверкаосуществляется по документу МП 2520-074-2017 «Датчики скорости смещения грунта ДССГ Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 26 июня 2017 года.
Основные средства поверки:
установка ударная поверочная УУП-2 из состава рабочего эталона 1 разряда единицы ускорения при ударном движении, диапазон измеряемого ускорения от 50 до V104 м/с2, длительность фронта ударного импульса от 102 до 104 мкс, погрешность измерения ±7 %;
источник питания постоянного тока регулируемый Б5-6003 ПРО, выходное напряжение от 0 до 60 В, выходной ток от 0 до 3 А, погрешность установки U=±(0,005^ иуст.+ 0,1), рег. № 37470-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
Изготовитель
Федеральное государственное унитарное предприятие «Научно-исследовательский институт прикладной акустики» (ФГУП «НИИПА»)
ИНН 5010007607
Юридический адрес: 141981, Московская область, г. Дубна, ул. 9 Мая, д. 7А
Телефон: (49621) 2-76-37, факс: (49621) 2-05-26
E-mail: niipa@dubna.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчика основан на изменении электрической емкости микроэлек-тромеханической системы чувствительного элемента при внешнем механическом воздействии, которое вызывает возникновение электрического сигнала на выходе датчика пропорционального ускорению внешнего воздействия.
Датчик конструктивно состоит из измерительного зонда шарообразной формы, устанавливаемого в скважину или в приямок, и усилителя, которые неразъёмно соединены между собой электрическим кабелем через гермовводы.
Измерительный зонд содержит три чувствительных элемента (поверхностный интегральный одноосевой акселерометр переменной ёмкости на основе микроэлектромеханической технологии), выставленных соосно осям трехмерной декартовой системы координат. Электрические сигналы с выхода измерительного зонда усиливаются усилителем до уровня, необходимого для передачи сигнала по кабелю.

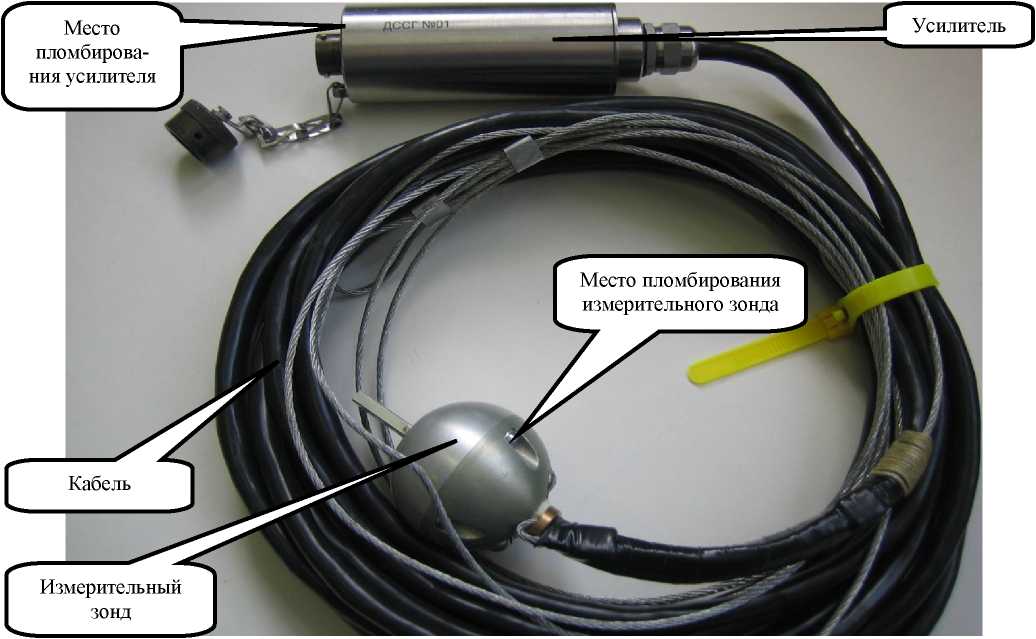

Место пломбирования измерительного зонда
Z" \
Место пломбирова- Г
ния усилителя I
Усилитель
Кабель
Измерительный зонд
Рисунок 1 - Общий вид датчика с указанием мест пломбирования
Измерительный зонд представляет собой шарообразную конструкцию, состоящую из двух полусфер, скрепленных четырьмя винтами. Электронные элементы усилителя размещены в цилиндрическом корпусе из нержавеющей стали. С одного конца корпуса усилителя заведен электрический кабель, а с другого посредством четырех винтов установлена крышка с разъемом для снятия электрического сигнала и подачи электрического питания на усилитель.
Общий вид датчика с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых ускорений по каждой оси, м/с2 |
±4900 |
|
Пределы допускаемой относительной погрешности измерения ускорения, % |
±15 |
|
Номинальное значение коэффициента преобразования, мВ/( м/с2): по оси Х |
2,0 |
|
по оси Y |
2,0 |
|
по оси Z |
2,0 |
|
Отклонение действительного значения коэффициента преобразования от его номинального значения, %, не более |
±10 |
|
Диапазон рабочих частот, Гц |
от 1 до 500 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, %, не более |
10 |
|
Диапазон выходного напряжения, В |
±10 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
напряжение питания постоянного тока, В |
12±1 |
|
Потребляемый ток при номинальном напряжении, •мА, не более |
50 |
|
Время установления рабочего режима после включения электропитания, мин, не более |
2 |
|
Габаритные размеры измерительного зонда, мм, не более: | |
|
диаметр |
45 |
|
длина |
67 |
|
Габаритные размеры усилителя, мм, не более: | |
|
диаметр |
35 |
|
длина |
140 |
|
Масса датчика, кг, не более |
1,7 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от -10 до +50 |
|
относительная влажность при температуре +25 °С, %, не более |
95 |
|
атмосферное давление, кПа |
от 44,0 до 156,7 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
35000 |
