Номер по Госреестру СИ: 68162-17
68162-17 Системы весового и габаритного контроля транспортных средств в движении
(BETAMONT Measure-in-Motion® ZEUS 2.0)
Назначение средства измерений:
Системы весового и габаритного контроля транспортных средств в движении BETAMONT Measure-in-Motion® ZEUS 2.0 (далее - системы MiM® ZEUS 2.0) предназначены для измерений в автоматическом режиме массы движущихся транспортных средств (далее - ТС), нагрузок на оси (группы осей), габаритных размеров, межосевых расстояний ТС, скорости движения ТС, а так же (в зависимости от комплектации) географических координат расположения, значений текущего времени, синхронизированных с сигналами координированного времени UTC(SU).
Внешний вид.
Системы весового и габаритного контроля транспортных средств в движении
Рисунок № 1
Внешний вид.
Системы весового и габаритного контроля транспортных средств в движении
Рисунок № 2
Внешний вид.
Системы весового и габаритного контроля транспортных средств в движении
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 26.07.2027
Номер записи -
ID в реестре СИ - 382189
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, BETAMONT Measure-in-Motion® ZEUS 2.0,
Производитель
Изготовитель - Фирма "BETAMONT s.r.o."
Страна - СЛОВАКИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 117
Выдано извещений - 2
Кол-во периодических поверок - 49
Кол-во средств измерений - 2
Кол-во владельцев - 13
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1629 от 2017.07.26 Об утверждении типов средств измерений
№1956 от 2020.12.02 О внесении изменений в описание типа СИ Системы весового и габаритного контроля транспортных средств в движении BETAMONT Measure- in-Motion® ZEUS 2.0
№1373 от 2022.06.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
Наличие аналогов СИ: Системы весового и габаритного контроля транспортных средств в движении (BETAMONT Measure-in-Motion® ZEUS 2.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68162-17 Системы весового и габаритного контроля транспортных средств в движении (BETAMONT Measure-in-Motion® ZEUS 2.0) Фирма "BETAMONT s.r.o." (СЛОВАКИЯ ) |
42677-14 Системы дорожные весового и габаритного контроля (СВК) АО "Весоизмерительная компания "Тензо-М" (РОССИЯ г.о.Люберцы, пос.Красково) |
|
68162-17 Системы весового и габаритного контроля транспортных средств в движении (BETAMONT Measure-in-Motion® ZEUS 2.0) Фирма "BETAMONT s.r.o." (СЛОВАКИЯ ) |
71330-18 Системы дорожного контроля (СДК.Ам) Общество с ограниченной ответственностью Научно-исследовательская и производственно-внедренческая фирма "Тензор" (ООО НИПВФ "Тензор") (РОССИЯ г. Ростов-на-Дону) |
|
68162-17 Системы весового и габаритного контроля транспортных средств в движении (BETAMONT Measure-in-Motion® ZEUS 2.0) Фирма "BETAMONT s.r.o." (СЛОВАКИЯ ) |
78780-20 Пункты весового и габаритного контроля автоматические (АПВГК) ООО «ИЦ «АСИ» (РОССИЯ г.Кемерово) |
Все средства измерений ООО «ИЦ «АСИ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49308-12 19.03.2017 |
Системы весового и габаритного контроля транспортных средств в движении, MiM® (Measure-in-Motion®) Фирма "BETAMONT s.r.o." (СЛОВАКИЯ ) |
ОТ |
1 год |
|
68162-17 26.07.2027 |
Системы весового и габаритного контроля транспортных средств в движении, BETAMONT Measure-in-Motion® ZEUS 2.0 Фирма "BETAMONT s.r.o." (СЛОВАКИЯ ) |
ОТ МП |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Пункты весового и габаритного контроля автоматические (АПВГК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 82 | 2 | 30 | 49 | 2 | 25 | 10 | 15 | |
| ФБУ "ЦСМ в г.Севастополь" (RA.RU.310577) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Пункты весового и габаритного контроля автоматические (АПВГК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Севастопольский ЦСМ Севастополь |
28877 | 28877 |
Программное обеспечение
Программное обеспечение систем MiM® ZEUS 2.0 (далее - ПО) устанавливается на промышленный компьютер с операционной системой Microsoft Windows 7/8.1/10/ Server 2008 R2 и более новыми. Версия ПО отображается на протоколе регистрации проезда ТС при включении компьютера.
ПО разделено на две части: метрологически значимая часть ПО и метрологически не значимая часть ПО.
Метрологически значимая часть ПО предназначена для сбора и обработки информации о контролируемых параметрах ТС (полная масса, осевые нагрузки, нагрузки на группы осей, межосевые расстояния, габаритные размеры, скорость), поступающей с модулей систем MiM® ZEUS 2.0.
Метрологически не значимая часть ПО предназначена для оценки, хранения, взаимодействия с внешними информационными системами и дальнейшей передачи информации о зафиксированных событиях, измеренных параметрах ТС, выявленных превышениях предельно допустимых значений, и выявленных нарушениях в области дорожного движения (правил дорожного движения и правил движения тяжеловесных и (или) крупногабаритных транспортных средств). Данная часть ПО имеет гибкую структуру настройки потоков данных и может изменяться по требованиям действующего законодательства и частным требованиям Заказчика.
Автоматическое выявление тяжеловесных и (или) крупногабаритных транспортных средств и автоматическая фото-видеофиксация нарушений правил движения тяжеловесных и (или) крупногабаритных ТС осуществляется по следующим алгоритмам. В отношении каждого проезда ТС системой осуществляется автоматическое измерение весовых и габаритных параметров зафиксированных транспортных средств, программными средствами осуществляется учет погрешности измерений для получения применяемых величин (в соответствии с метрологическими параметрами, указанными в таблице 2), программными средствами осуществляется проверка применяемых величин на их соответствие допустимым значениям, в случае выявления превышения допустимых значений программной частью может быть осуществлена проверка измеренных параметров ТС с указанным в специальном разрешении на движение ТКТС, и формирование и передача в внешние информационные системы пакета данных о зафиксированных, предельно допустимых и/или разрешенных параметрах ТС. В случае измерения параметров ТС, двигающегося через зону контроля, со скоростью, выходящей за диапазон скоростей при которых обеспечивается точность измерения, или в случае фиксацией системой ошибки или любого другого параметра, препятствующего обеспечению точности измерения, - к измеренным параметрам, подлежащим выгрузке в внешние системы, добавляется информация о соответствующем факте.
Настройка и техническое обслуживание ПО осуществляется фирмой-изготовителем или специально обученным персоналом, имеющим сертификат производителя о допуске к данному виду работ. Вход в настройки ПО защищен паролем. Результаты измерений защищены от преднамеренных и непреднамеренных изменений с помощью контрольной суммы. Контрольная сумма создается индивидуально для каждого результата измерений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
BETAMONT Measure-in-Motion® Runtime |
|
Идентификационное наименование ПО |
BETAMONT Platform |
|
Номер версии (идентификационный номер) ПО |
2.4.X.X |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам весового и габаритного контроля транспортных средств в движении BETAMONT Measure-in-Motion® ZEUS 2.0
Приказ Росстандарта от 29 декабря 2018 года № 2818 Об утверждении государственной поверочной схемы для средств измерений массы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Приказ Росстандарта от 31 июля 2018 года № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 29 декабря 2018 года № 2831 Об утверждении государственной поверочной схемы для координатно-временных средств измерений
Приказ МВД России от 08.11.2012 №1014 «Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним» (в ред. Приказа МВД России от 20.01.2015 №32)
Техническая документация изготовителя BETAMONT s.r.o.
Поверка
Поверкаосуществляется по документу РТ-МП-4133-444-2017 (с Изменением №1) «ГСИ. Системы весового и габаритного контроля транспортных средств в движении BETAMONT Measure-in-Motion® ZEUS 2.0. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 июня 2020 г.
Основные средства поверки:
весы автомобильные неавтоматического действия по ГОСТ OIML R 76-1-2011 или весы для взвешивания ТС в движении с погрешностью контрольных весов не более 1/3 значения пределов допускаемых погрешностей поверяемой системы;
дальномеры лазерные Leica DISTO X310 (регистрационный номер в Федеральном информационном фонде 50417-12) или рулетки измерительные 3-го класса точности со шкалой номинальной длины не менее 30 м по ГОСТ 7508-98;
аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (регистрационный номер в Федеральном информационном фонде 52614-13);
имитатор сигналов СН-3803М (регистрационный номер в Федеральном информационном фонде 54309-13);
частотомер CNT 90 53220A (регистрационный номер в Федеральном информационном фонде 41567-09);
приемник временной синхронизации NV08C-CSM-N24M (регистрационный номер в Федеральном информационном фонде 63278-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
Изготовитель
BETAMONT s.r.o., СловакияЮридический адрес: J. Jesenskёho 1054/44, 96003 Zvolen, Slovak Republic
Адрес деятельности: Lieskovska cesta 456, 96003 Zvolen, Slovak Republic
Телефон/факс: +421-45-5248 161/ +421-45-5248 109
E-mail: urs@betamont.sk
Заявитель
Общество с ограниченной ответственностью «ВИМ Системы» (ООО «ВИМ Системы») Юридический адрес: 127254, г. Москва, ул. Добролюбова, д. 3, стр. 1, эт. 3, пом. III, офис 310 ИНН/КПП: 9710023859/771501001Телефон, факс: 8-499-649-23-31
E-mail: maslov@vessolink.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7(495) 544-00-00
Факс: +7(499) 124 99 96
E-mail: info@rostest.ru
Принцип действия систем MiM® ZEUS 2.0 основан на преобразовании и последующей обработке сигналов, возникающих при проезде ТС через зону весового и габаритного контроля.
Системы MiM® ZEUS 2.0 конструктивно представляют собой модульную структуру и состоят из модуля весоизмерительного, модуля обнаружения и измерения длины ТС, модуля измерения высоты и ширины ТС, модуля фотовидеофиксации ТС, модуля определения скатности и количества колес на оси ТС, модуля определения географических координат расположения и значений текущего времени, блока обработки и управления, шкафа управления.

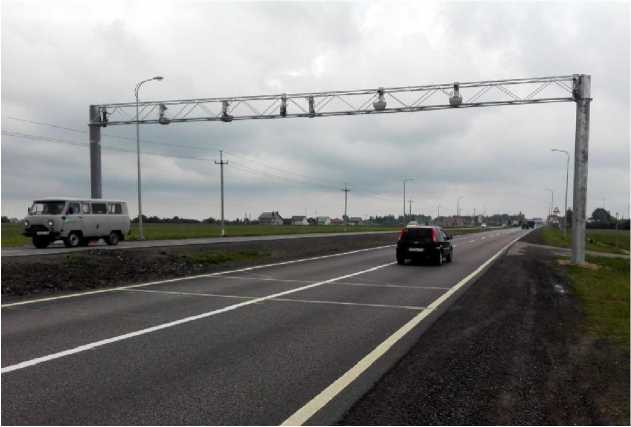

Рисунок 1 - Общий вид системы MiM® ZEUS 2.0
Принцип действия модуля весоизмерительного основан на преобразовании сигналов, возникающих при проезде ТС через пьезоэлектрические датчики, в сигналы, параметры которых изменяются пропорционально воздействию нагрузки (силы) от колес движущегося ТС и времени прохождения между датчиками. Пьезоэлектрические датчики весоизмерительного модуля монтируются в дорожное полотно перпендикулярно направлению движения ТС на определенном расстоянии друг от друга и позволяют измерить нагрузку на каждую ось, расстояние между осями и определить число осей ТС. На основе полученных результатов измерений проводится расчет массы и скорости ТС.
Принцип действия модуля обнаружения и измерения длины ТС основан на преобразовании сигналов, возникающих во время проезда ТС через индукционные контуры, в аналоговые сигналы, параметры которых изменяются пропорционально длине и скорости ТС. Индукционные контуры монтируются в дорожное полотно перед пьезоэлектрическими датчиками весоизмерительного модуля и представляют собой незамкнутые медные провода в виде 4-х витковой петли. Индукционные контуры предназначены для обнаружения ТС в зоне контроля системы MiM® ZEUS 2.0 и измерения его длины.
Принцип действия модуля измерения высоты и ширины ТС основан на преобразовании сигналов, возникающих при непрерывном сканировании оптическим лазерным устройством дорожного полотна и ТС во время его проезда через зону контроля, в сигналы, параметры которых пропорциональны высоте и ширине ТС. Оптические лазерные устройства жестко закреплены на П или Г-образной опоре над или сбоку от полосы движения.
Принцип действия модуля фотовидеофиксации основан на видеосъемке во время проезда ТС через зону контроля камерой высокого разрешения и распознавании государственного регистрационного знака (далее - ГРЗ). Видеокамеры установлены над дорогой или сбоку от нее и автоматически включаются при наличии ТС в зоне контроля системы MiM® ZEUS 2.0. Изображения с видеокамер, содержащие общий вид ТС, его ГРЗ и местоположение относительно зоны контроля передаются на промышленный компьютер для дальнейшего анализа, обработки и хранения. Информация с видеокамер может пересылаться на дополнительные устройства системы MiM® ZEUS 2.0 (компьютер оператора и планшетный компьютер).
Принцип действия модуля определения скатности и количества колес на оси основан на преобразовании сигналов, возникающих во время проезда ТС через датчики скатности, в аналоговые сигналы, форма и параметры которых зависят от количества колес в колесной сборке, колес на оси и положения ТС на полосе движения. Датчики скатности монтируются в дорожное полотно на каждой полосе дороги.
Принцип действия модуля определения географических координат расположения и значений текущего времени основан на приеме информации со спутников ГНСС, её обработке и формировании импульса секундной метки времени 1PPS с высокой точностью и измерении расстояний до орбитальных спутников навигационной системы по времени распространения радиосигналов.
Аналоговые сигналы с пьезоэлектрических датчиков и индукционных контуров поступают в блоки обработки сигналов, конструктивно объединенные в одном устройстве -блоке обработки и управления, установленном в промышленном компьютере. Блок обработки и управления служит для сбора, анализа и преобразования аналоговых сигналов в цифровые сигналы о нагрузках на оси ТС (группы осей), расстоянии между осями, массе, скорости, длине ТС, дате и времени проезда, направлении движения, количестве осей, скатности, количестве колес на оси. Информация с блока обработки и управления, а также оптических лазерных устройств, модуля определения географических координат расположения и значений текущего времени, с дополнительных модулей и модуля фотовидеофиксации передается на промышленный компьютер с установленным программным обеспечением, где обрабатывается, анализируется, хранится и далее может пересылаться на дополнительные устройства системы MiM® ZEUS 2.0 (компьютер оператора и планшетный компьютер).
Элементы управления и обеспечения работы систем MiM® ZEUS 2.0 устанавливаются в шкафу управления.
Системы MiM® ZEUS 2.0 могут применяться при осуществлении мероприятий государственного контроля (надзора), иметь принадлежность к автоматическому пункту весогабаритного контроля (АПВГК), классифицироваться как работающие в автоматическом режиме специальные технические средства, имеющие функцию фото- и киносъемки, видеозаписи, предназначенные для обеспечения контроля за дорожным движением, в том числе для фото-видеофиксации нарушений в области дорожного движения (правил дорожного движения и правил движения тяжеловесных и (или) крупногабаритных транспортных средств).
Конструкция Системы MiM® ZEUS 2.0 позволяет интегрировать в ее состав дополнительные измерительные модули: средства измерений скорости транспортных средств комплексы аппаратно-программные «АвтоУраган-ВСМ-2» (регистрационный номер 61793-15), комплексы аппаратно-программные «Вокорд-Трафик Р» (регистрационный номер 59904-15), комплексы аппаратно-программные «Аист-контроль» (регистрационный номер 75434-19), системы фотофиксации нарушений скоростного режима «Автопатруль Радар» (регистрационный номер 64071-16); средства измерений географических координат расположения и значений текущего времени, синхронизированных с сигналами координированного времени UTC(SU) - приемники временной синхронизации
АНАИ.469635.002, NVS-GNSS-MTA, NVS-GNSS-STA, NV08C-CSM-N24MS (регистрационный номер 63278-16), аппаратура геодезическая спутниковая NV08C-RTK, NVS-RTK, NVS-RTK-M (регистрационный номер 64227-16).
В состав Системы MiM® ZEUS 2.0 могут быть также дополнительно включены камеры фотовидеофиксации, оборудование для установления факта административного правонарушения, средства измерений температуры окружающего воздуха и/или дорожной одежды, которые определяют параметры, относящиеся к области обеспечения безопасности дорожного движения.
Дополнительные модули являются опциональными. Их наличие и состав указываются в паспорте на каждую систему MiM® ZEUS 2.0.
Системы MiM® ZEUS 2.0 обеспечивают мониторинг состояния, контроль работоспособности всех составляющих элементов и модулей и самодиагностику системы в целом.
По всем зафиксированным событиям системы MiM® ZEUS 2.0 формируют протоколы регистрации проезда с присвоением уникального идентификационного номера каждому проезду и отображением зафиксированных параметров ТС, и, в случае наличия опциональных модулей, - дополнительные параметры (скорость, вероятность распознавания ГРЗ, географические координаты, значения текущего время, синхронизированные с сигналами координированного времени UTC(SU)).
Рабочий диапазон температур систем MiM® ZEUS 2.0 обеспечивается внутренним подогревом видеокамер, оптических лазерных устройств, дополнительных модулей и шкафа управления.
Защита блока обработки и управления от несанкционированного доступа к настройкам и результатам измерений обеспечивается пломбой. Схема пломбировки от несанкционированного
доступа представлена на рисунке 2.

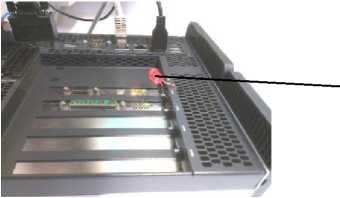

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Системы MiM® ZEUS 2.0 дополнительно могут комплектоваться информационным табло, обзорными видеокамерами, компьютером оператора и планшетным компьютером для организации рабочего места пользователя.
Информационное табло предназначено для информирования водителей ТС о превышении допустимых значений контролируемых параметров ТС.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массы ТС, кг |
от N*4000 до N*-20000 |
|
Пределы допускаемой относительной погрешности измерений массы ТС, % |
±5 |
|
Диапазон измерений нагрузки на группу осей ТС, кг |
от G**4000 до G**40000 |
|
Максимальная нагрузка на ось ТС, кг |
20000 |
|
Минимальная нагрузка на ось ТС, кг |
1000 |
|
Пределы допускаемой относительной погрешности измерений нагрузки на ось (группу осей)ТС, % |
±10 |
|
Дискретность отсчета, кг |
10 |
|
Диапазон измерений межосевых расстояний ТС, м |
от 0,5 до 32 |
|
Пределы допускаемой абсолютной погрешности измерений межосевых расстояний ТС, мм |
±30 |
|
Диапазон измерений габаритных размеров ТС, м
|
от 3 до 35 от 1,6 до 5 от 1,6 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений габаритных размеров ТС, м
|
±0,6 ±0,1 ±0,06 |
|
Диапазон измерений скорости ТС, при которой обеспечивается точность измерений полной (общей) массы ТС, нагрузки на группу осей ТС, нагрузки на оси ТС, межосевых расстояний ТС, габаритных размеров (длина, ширина, высота) ТС, км/ч |
от 5 до 140 |
|
Пределы допускаемой погрешности измерений скорости ТС:
|
±1 ±1 |
|
Пределы допускаемого отклонения привязки метки времени относительно шкалы времени UTC(SU) по сигналам ГЛОНАСС / GPS, с |
10-7 |
|
Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме на интервале 0-24 часов, с |
1 |
|
Пределы допускаемой абсолютной инструментальной погрешности определения географических координат расположения системы в плане, м |
± 2,0 |
|
* N - количество осей ТС ** G - количество осей в группе | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Определение количества осей ТС, шт. |
от 1 до 40 |
|
Определение скатности колес ТС, шт. |
1 или 2 |
|
Определение количества колес на оси ТС, шт. |
от 1 до 8 |
|
Направление движения |
Двухстороннее |
|
Параметры электрического питания от сети переменного тока: - напряжение, В |
от 187 до 242 |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, В^А, не более |
900 |
|
Рабочий диапазон температур, °С |
от - 40 до +50 |
|
Атмосферное давление, кПа |
от 86,6 до 106,7 |
|
Относительная влажность окружающего воздуха, % |
до 100 |
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 | |
|
- оборудования, установленного в дорожное покрытие |
IP68 |
|
- остального оборудования |
IP65 |
