Номер по Госреестру СИ: 68153-17
68153-17 Измерители параметров петли короткого замыкания
(ТС-20)
Назначение средства измерений:
Измерители параметров петли короткого замыкания TC-20 (далее по тексту - измерители) предназначены для:
- измерений действующего значения напряжения переменного тока;
- измерений полного электрического сопротивления цепи “фаза-нуль” и “фаза-фаза”.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
ТС-20
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| СОНЭЛ "ООО" | Юридические лица | 53 | 53 | 1,00 |
| юридическое лицо | Юридические лица | 37 | 59 | 1,59 |
| "СОНЭЛ" ООО | Юридические лица | 24 | 24 | 1,00 |
| ПАО "Нижнекамскнефтехим" | Юридические лица | 4 | 6 | 1,50 |
| ЮЛ | Юридические лица | 3 | 6 | 2,00 |
| ООО ИЦ «Техническая диагностика» | Юридические лица | 3 | 3 | 1,00 |
| ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ ПО ЭКСПЛУАТАЦИИ И РЕМОНТУ ИНЖЕНЕРНЫХ СООРУЖЕНИЙ "ГОРМОСТ" | Юридические лица | 3 | 3 | 1,00 |
| ФГУП РТРС филиал Курганский | Юридические лица | 3 | 3 | 1,00 |
| ООО "ДАТАПРО" | Юридические лица | 2 | 4 | 2,00 |
| Общество с ограниченной ответственностью "ПРОМСТРОЙДИАГНОСТИКА" | Юридические лица | 2 | 4 | 2,00 |
| ТЕХНИЧЕСКАЯ ДИАГНОСТИКА ООО ИЦ | Юридические лица | 2 | 2 | 1,00 |
| АК "АЛРОСА" СТ "Алмазавтоматика" ЦСО ЭТО ММНЦ | Юридические лица | 2 | 2 | 1,00 |
| ООО "ПРОМСТРОЙДИАГНОСТИКА" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ИНЖЕНЕРНЫЙ ЦЕНТР "ЭНЕРГОСЕРВИС" | Юридические лица | 1 | 4 | 4,00 |
| Общество с ограниченной ответственностью "Инженерный центр "ОСКОЛЛИФТРЕММОНТАЖ" | Юридические лица | 1 | 4 | 4,00 |
| Открытое Акционерное Общество "Российские железные дороги" | Юридические лица | 1 | 3 | 3,00 |
| Филиал "Аэронавигация Северо-Запада" ФГУП "Госкорпорация по ОрВД", Архангельский центр ОВД | Юридические лица | 1 | 3 | 3,00 |
| Общество с ограниченной ответственностью "ТЕХНОЛОГИИ ЭНЕРГОСИСТЕМ" | Юридические лица | 1 | 3 | 3,00 |
| ООО "ЭНЕРГОТЕХСЕРВИС" | Юридические лица | 1 | 3 | 3,00 |
| Воркутинская дистанция электроснабжения - СП Северной дирекции по энергообеспечению- СП Трансэнерго-филиала ОАО"РЖД" | Юридические лица | 1 | 3 | 3,00 |
| ООО "Транснефть-Восток" | Юридические лица | 1 | 3 | 3,00 |
| ООО ИКЦ "Вятка-лифт" | Юридические лица | 1 | 3 | 3,00 |
| ООО "ЦЭИиИ" | Юридические лица | 1 | 3 | 3,00 |
| Общество с ограниченной ответственностью "ЭКСПЕРТНО-КОНСУЛЬТАЦИОННЫЙ ЦЕНТР ЛИФТЭКСПЕРТ" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "Северсталь канаты" филиал "Волгоградский" | Юридические лица | 1 | 2 | 2,00 |
| Боготольская Дистанция электроснабжения - структурное подразделение Красноярской дирекции по энергообеспечению - структурного подразделения Трансэнерго - -филиала открытого акционерного общества "Российские железные дороги" | Юридические лица | 1 | 2 | 2,00 |
| АО "НПО ЛАВОЧКИНА" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ГЕЛИАДА" | Юридические лица | 1 | 2 | 2,00 |
| ООО "НИИЦ "Эксперт" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ИНЖЛИФТЦЕНТР" | Юридические лица | 1 | 2 | 2,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 38ab1b03-4671-be7a-0aa7-2efc34c5d409 | 68153-17 | 2022-06-16 | — | актуальная |
| 857f27b5-da96-8d40-f20a-3beb1dc462dd | 68153-17 | 2020-05-07 | 2022-06-16 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.


Характеристики программного обеспечения (далее по тексту - ПО) представлены в таблице 1.
Управление режимами работы и настройками измерителей осуществляется с помощью встроенного ПО, которое установлено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
|
Таблица 1 - Характеристики встроенного ПО изме |
ригелей |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TC-20 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
0xA5C4 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
наносят на тыльную панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров петли короткого замыкания TC-20
Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 54127-3-2011 (IEC 61557-3:2007) Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 3. Полное сопротивление контура
ТУ СНБА.411133.022 Измерители параметров петли короткого замыкания TC-20. Технические условия
осуществляется по документу TC-20-17 МП «Измерители параметров петли короткого замыкания TC-20. Методика поверки», утвержденному ООО «ИЦРМ» 09.06.2017 г.
Основные средства поверки представлены в таблице 6.
Таблица 6 - Основные средства поверки
|
Наименование средства измерения |
Регистрационный номер в Федеральном информационном фонде |
|
Калибратор универсальный Н4-101 |
53773-13 |
|
Наименование средства измерения |
Регистрационный номер в Федеральном информационном фонде |
|
Магазин мер сопротивлений петли короткого замыкания ММС-1 |
37541-13 |
|
Катушки индуктивности силовой цепи эталонные LN-1 |
43559-10 |
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Принцип действия измерителей основан на преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем (далее по тексту -АЦП), дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.
Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе.
Измерители также используются для вычисления: активного и реактивного электрического сопротивления цепи “фаза-нуль” и “фаза-фаза”, ожидаемой силы тока короткого замыкания цепи “фаза-нуль” и “фаза-фаза”.
На передней панели измерителей расположены клавиши управления функциями измерителей, жидкокристаллический цифровой дисплей. На верхней панели измерителей расположены гнезда для подключения соединительных проводов. Внешний вид измерителей и место нанесения знака поверки представлены на рисунке 1. Места пломбирования представлены на рисунке 2.
Измерители имеют следующие функциональные возможности:
- автоматический выбор диапазона измерений;
- автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);
- сигнализация разряда элементов питания.
Место нанесения знака поверки

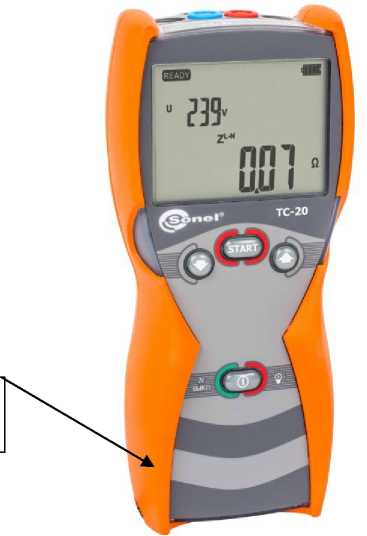

Рисунок 1 - Внешний вид измерителей и место нанесения знака поверки

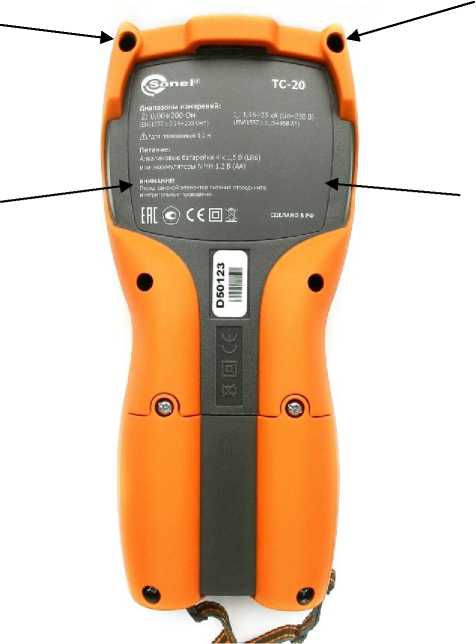

Рисунок 2 - Места пломбирования измерителей
Стандартный комплект поставки измерителей представлен в таблице 4. Дополнительная комплектация измерителей (поставляемая по отдельному заказу) представлена в таблице 5.
Таблица 4 - Стандартный комплект поставки измерителей
|
Наименование |
Количество |
|
Измеритель параметров петли короткого замыкания TC-20 |
1 шт. |
|
Измеритель параметров петли короткого замыкания TC-20. Руководство по эксплуатации |
1 экз. |
|
Измеритель параметров петли короткого замыкания TC-20. Паспорт. |
1 экз. |
|
ТС-20-17 МП «Измеритель параметров петли короткого замыкания TC-20. Методика поверки» |
1 экз. |
|
Измеритель параметров петли короткого замыкания TC-20. Свидетельство о первичной поверке |
1 экз. |
|
Провод измерительный 1,2 м с разъемами «банан» красный |
1 шт. |
|
Провод измерительный 1,2 м с разъемами «банан» голубой |
1 шт. |
|
Зажим «Крокодил» изолированный красный K02 |
1 шт. |
|
Зонд острый с разъемом «банан» красный |
1 шт. |
|
Зонд острый с разъемом «банан» голубой |
1 шт. |
|
Футляр M10 |
1 шт. |
|
Ремень для переноски прибора |
1 шт. |
|
Крепеж «свободные руки» |
1 шт. |
Таблица 5 - Дополнительная комплектация измерителей
|
Наименование |
|
Соединитель электрический-адаптер AGT-16C |
|
Соединитель электрический-адаптер AGT-16P |
|
Соединитель электрический-адаптер AGT-16T |
|
Соединитель электрический-адаптер AGT-32C |
|
Соединитель электрический-адаптер AGT-32P |
|
Соединитель электрический-адаптер AGT-32T |
|
Соединитель электрический-адаптер AGT-63P |
|
Провод измерительный 5м с разъемами “банан” красный |
|
Провод измерительный 10м с разъемами “банан” красный |
|
Провод измерительный 20м с разъемами “банан” красный |
|
Зонд острый с разъемом «банан» желтый |
|
Зонд острый с разъемом "банан" складной SP-2M |
Основные метрологические и технические характеристики измерителей представлены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики измерителей
|
Функция измерителей |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений 1) |
|
Измерение действующего значения напряжения переменного тока в диапазоне частот от 45 Гц до 65 Гц |
от 0 до 440 В |
1 В |
±(0,025- иизм + 3 е.м.р.) |
|
Измерение полного электрического сопротивления цепи «фаза-нуль», «фаза-фаза» 2) |
от 0 до 19,99 Ом от 20 до 99,9 Ом от 100 до 200 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(0,025-ZmM + 5 е.м.р.) ±(0,025-ZmM + 3 е.м.р.) ±(0,03^изм + 5 е.м.р.) |
|
Примечания
иизм - измеренное значение действующего значения напряжения переменного тока; - измеренное значение полного сопротивления цепи «фаза-нуль», «фаза-фаза»; е.м.р. - единица младшего разряда.
| |||
Таблица 3 - Основные технические характеристики измерителей
|
Характеристика |
Значение |
|
Диапазон напряжений, при котором выполнимо измерение сопротивления, В:
|
от 180 до 270 от 180 до 440 |
|
Максимальный ток измерения, А, не более:
|
15,3 26,7 |
|
Диапазон вычисления активного RS и реактивного XS электрических сопротивлений, Ом |
от 0 до 9,99 |
|
Диапазон вычисления ожидаемой силы тока короткого замыкания, А |
от 1,15 до 40 000 |
|
Электропитание |
Алкалиновые элементы питания LR6 или NiMH перезаряжаемые AA аккумуляторы (4 шт.) |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
220 х 98 х 58 |
|
Масса, г (включая элементы питания), не более: |
509 |
|
Степень защиты корпуса |
IP67 |
|
Рабочие условия измерений:
|
от -20 до +50 от 20 до 80 3000 |
|
Наработка на отказ, ч, не менее |
45000 |
|
Средний срок службы, лет, не менее |
15 |
