Сведения о средстве измерений: 49123-12 Калибраторы электрического сопротивления

Номер по Госреестру СИ: 49123-12
49123-12 Калибраторы электрического сопротивления
(КС-50k0-100G0, КС-50k0-10G0)

Назначение средства измерений:
Калибраторы электрического сопротивления КС-50k0-100G0, КС-50k0-10G0 предназначены для воспроизведения электрического сопротивления.

сертификация программного обеспечения

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 24.02.2017
Номер записи - 138322
ID в реестре СИ - 360722
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

КС-50k0-100G0, KC-50k0-100GO, KC-50k0-100G0,

Производитель

Изготовитель - ООО "СОНЭЛ"
Страна - РОССИЯ
Населенный пункт - дер.Григорчиково
Уведомление о начале осуществления предпринимательской деятельности - Да

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 1
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 411 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Калибраторы электрического сопротивления (КС-50k0-100G0, КС-50k0-10G0)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "СОНЭЛ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37541-08
01.05.2013
Магазины мер сопротивлений петли короткого замыкания, ММС-1
ООО "СОНЭЛ" (РОССИЯ дер.Григорчиково)
ОТ
1 год
37541-13
23.08.2018
Магазины мер сопротивлений петли короткого замыкания, ММС-1
ООО "СОНЭЛ" (РОССИЯ дер.Григорчиково)
ОТ
1 год
38140-08
01.07.2013
Калибраторы электрического сопротивления, КС-100К0Т5, КС-100К1Т5, КС-100К5Т
ООО "СОНЭЛ" (РОССИЯ дер.Григорчиково)
ОТ
1 год
49123-12
24.02.2017
Калибраторы электрического сопротивления, КС-50k0-100G0, КС-50k0-10G0
ООО "СОНЭЛ" (РОССИЯ дер.Григорчиково)
ОТ
1 год
51622-12
18.09.2027
Магазины электрического сопротивления, МС-3, МС-6, МС-9
ООО "СОНЭЛ" (РОССИЯ дер.Григорчиково)
ОТ
МП
1 год
63717-16
14.04.2026
Измерители параметров электроизоляции, ТМ-2501
ООО "СОНЭЛ" (РОССИЯ дер.Григорчиково)
ОТ
МП
2 года
66500-17
26.01.2027
Измерители параметров заземляющих устройств, TE-30
ООО "СОНЭЛ" (РОССИЯ дер.Григорчиково)
ОТ
МП
2 года
68153-17
26.07.2027
Измерители параметров петли короткого замыкания, ТС-20
ООО "СОНЭЛ" (РОССИЯ дер.Григорчиково)
ОТ
МП
2 года

Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.

Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.

Бесплатный

Кто поверяет Калибраторы электрического сопротивления (КС-50k0-100G0, КС-50k0-10G0)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СОНЭЛ"
(1201)
  • КС-50k0-100G0
  • 1 0 0 0 1 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • KC-50k0-100G0
  • 1 0 1 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • KC-50k0-100GO
  • 1 0 1 1 1 0 1

    Стоимость поверки Калибраторы электрического сопротивления (КС-50k0-100G0, КС-50k0-10G0)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    8900 8900

    Программное обеспечение

    Программное обеспечение калибраторов электрического сопротивления КС-50k0-100G0, КС-50k0-10G0 встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики калибраторов с учетом погрешности, вносимой ПО, представлены в таблице 2. Суммарная погрешность калибраторов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные программного обеспечения калибраторов электрического сопротивления КС-50k0-100G0, КС-50k0-10G0 представлены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии программного обеспечения

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    ПО для калибраторов электрического сопротивления КС-50к0-100G0, КС-50k0-10G0

    КС ПО

    3.65

    1bc29b36f623ba82

    aaf6724fd3b16718

    MD5

    Уровень защиты программного обеспечения СИ от непреднамеренных и преднамерен-

    ных изменений «А» по МИ 3286-2010.

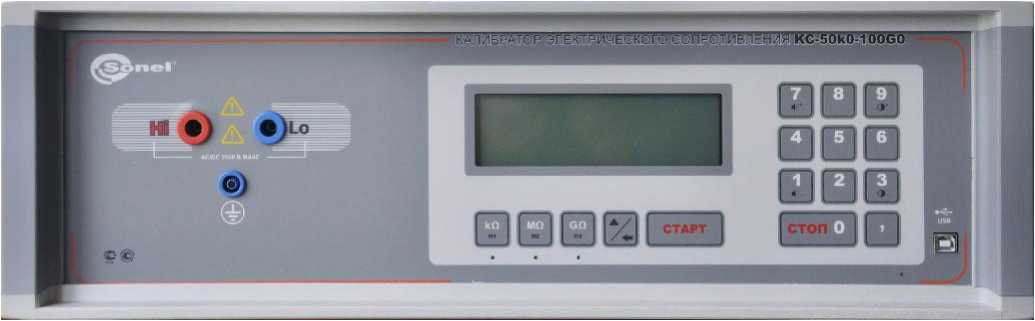

    Рисунок 1 - Фотография общего вида калибраторов электрического сопротивления

    КС-50к0-1(Ж.т0

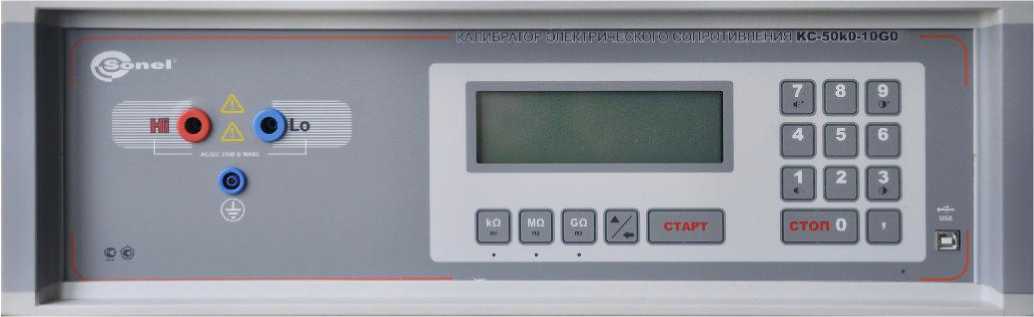

    Рисунок 2 - Фотография общего вида калибраторов электрического сопротивления KC-50k0-10G0


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы воспроизведения сопротивлений с помощью калибраторов указаны в документе «Калибраторы электрического сопротивления КС-50k0-100G0, КС-50k0-10G0. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к калибраторам электрического сопротивления KC-50k0-100G0, KC-50k0-10G0
    • 1) ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»;

    • 2) Калибраторы электрического сопротивления КС-50k0-100G0, КС-50k0-10G0. Технические условия. ТУ-4225-004-59600632 (СНБА.411640.004ТУ)

    Поверка

    Поверка

    осуществляется по документу «Калибраторы электрического сопротивления KC-50k0-100G0, KC-50k0-10G0. Методика поверки. Кc-50k0-100G0-11 МП», согласованному с ГЦИ СИ ФГУ «Ростест-Москва» 30 августа 2011 г. и входящем в комплект поставки.

    Перечень основных средств, применяемых при поверке указан в таблице 6.

    Таблица 6 - Основные средства, п

    рименяемые при поверке

    Тип прибора

    Наименование измеряемой величины

    Пределы измерения

    Абсолютная погрешность

    1

    2

    3

    4

    Мультиметр цифровой прецизионный 8508A

    Электрическое сопротивление

    200 кОм

    2 МОм

    20 МОм

    200 МОм

    2 ГОм

    ± (10"5-R + 3-10"7-ПР)

    ± (1,2-10"5-R + 6-10"7-ПР) ± (2,5-105-R + 6-10"6-Пр) ± (1,5-10"4-R + 6-10"5-Пр) ± (1,81-103-R + 5-10"4-ПР)

    Мост постоянного тока Р4053

    Электрическое сопротивление

    10 ГОм

    100 ГОм

    ± 0,0005-R

    ± 0,001 -R

    Примечания:

    • 1. R - значение измеряемого электрического сопротивления;

    • 2. ПР - установленный предел измерения.


    Изготовитель

    ООО «СОНЭЛ », г. Москва.
    Адрес: 115583, г. Москва, Каширское шоссе, д. 65, тел. 8 (495) 287-4353.
    Е-mail: info@sonel.ru, http://www.sonel.ru.

    Испытательный центр


    ГЦИ СИ ФГУ «Ростест-Москва»
    117418, г. Москва, Нахимовский проспект, д.31
    Тел. (495) 544-00-00; http://www.rostest.ru

    Калибраторы электрического сопротивления КС-50k0-100G0, КС-50k0-10G0 (далее - калибраторы) представляют собой настольные лабораторные приборы, конструктивно выполненные в металлическом корпусе.

    На передней панели калибраторов расположены:

    • - три зажимных клеммы, предназначенные для подключения калибраторов к измерительной схеме;

    • - разъем последовательного интерфейса USB;

    • - цифровые и функциональные клавиши;

    • - жидкокристаллический дисплей.

    На задней панели калибраторов установлены:

    • - тумблер включения питания калибратора;

    • - разъем подключения сетевого кабеля электропитания калибратора;

    • - плавкий предохранитель 2 А.

    Принцип действия калибраторов заключается в имитации с высокой точностью активного электрического сопротивления. Необходимое сопротивление устанавливается пользователем с помощью клавиатуры калибратора.

    Отличие модификаций калибраторов электрического сопротивления КС-50k0-100G0, КС-50k0-10G0 заключается в различных рабочих диапазонах воспроизводимых сопротивлений и метрологических характеристиках.


    Таблица 5 - Комплект поставки калибраторов электрического сопротивления КС-50k0-100G0, КС-50k0-10G0

    Наименование

    Количество

    1

    2

    Калибратор электрического сопротивления КС-50k0-100G0 ( КС-50k0-10G0)

    1 шт.

    Калибраторы электрического сопротивления КС-50k0-100G0, КС-50к0-10G0. Руководство по эксплуатации.

    1 шт.

    Калибраторы электрического сопротивления КС-50k0-100G0, КС-50к0-10G0. Методика поверки КС-50k0-100G0-11 МП.

    1 шт.

    Калибратор электрического сопротивления КС-50k0-100G0 (КС-50k0-10G0). Паспорт.

    1 шт.

    Кабель питания с сетевой вилкой

    1 шт.

    Окончание таблицы 5

    1

    2

    Провод измерительный «Е» 1,8м с разъемами «банан» 5кВ голубой

    1 шт.

    Провод измерительный 1,8м с разъемами «банан» 5кВ красный

    1 шт.

    Провод измерительный 2,2м с разъемами «банан» черный

    1 шт.

    Кабель последовательного интерфейса USB

    1 шт.

    CD с программным обеспечением “Программное обеспечение управления калибратором серии КС”

    1 шт.
