Сведения о средстве измерений: 67936-17 Датчики перепада давления

Номер по Госреестру СИ: 67936-17
67936-17 Датчики перепада давления
(QBM3, QBM4)

Назначение средства измерений:
Датчики перепада давления серий QBM3, QBM4 (далее - датчики) предназначены для непрерывных измерений дифференциального давления (разности давлений) и преобразования измеренного значения давления в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока.

Внешний вид. Датчики перепада давления, http://oei-analitika.ru рисунок № 1

Внешний вид.
Датчики перепада давления
Рисунок № 1

Внешний вид. Датчики перепада давления, http://oei-analitika.ru рисунок № 2

Внешний вид.
Датчики перепада давления
Рисунок № 2

Внешний вид. Датчики перепада давления, http://oei-analitika.ru рисунок № 3

Внешний вид.
Датчики перепада давления
Рисунок № 3

Внешний вид. Датчики перепада давления, http://oei-analitika.ru рисунок № 4

Внешний вид.
Датчики перепада давления
Рисунок № 4

Общие сведения

Дата публикации -
Срок свидетельства - 19.06.2022
Номер записи -
ID в реестре СИ - 381939
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

QBM3120-1D, QBM3120-10, QBM3120-1, QBM3120, QBM3020-5, QBM3020-25D, QBM3020-25, QBM3020-1U, QBM3020-10D, QBM3020-10, QBM3020-1, QBM3020-01, QBM3, мод. QBM3120-5, QBM3, мод. QBM3120-1U, QBM3, QBM4 (модификация QBM4100-1U), QBM3, QBM4, QBM3 120-5, QBM3, QBM 4100,

Производитель

Изготовитель - Фирма "Siemens Building Technologies AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_17 Наполнение реестра поверок ФГИС «АРШИН» в динамике по дням

Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.

В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Бесплатный

Статистика

Кол-во поверок - 3465
Выдано извещений - 14
Кол-во периодических поверок - 2049
Кол-во средств измерений - 1109
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 714 дн.

Приказы РСТ, где упоминается данный тип СИ

№1335 от 2017.06.19 Об утверждении типов средств измерений

№1288 от 2019.06.03 О внесении изменений в описание типа на датчики перепада давления серий QBM3, QBM4

Наличие аналогов СИ: Датчики перепада давления (QBM3, QBM4)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
67936-17 Датчики перепада давления (QBM3, QBM4) Фирма "Siemens Building Technologies AG" (ШВЕЙЦАРИЯ )	83449-21 Датчики климатические (ИПМ) ООО "Инженерные Технологии" (РОССИЯ г. Челябинск)

Все средства измерений ООО "Инженерные Технологии"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
67936-17 19.06.2022	Датчики перепада давления, QBM3, QBM4 Фирма "Siemens Building Technologies AG" (ШВЕЙЦАРИЯ )	ОТ МП	2 года
68797-17 05.10.2022	Преобразователи влажности и температуры измерительные, QFA31, QFA41, QFM31, QFM41 Фирма "Siemens Building Technologies AG" (ШВЕЙЦАРИЯ )	ОТ МП	1 год

CL_2 Калибровки организаций, аккредитованных не Федеральной службой по аккредитации

В разработке

Кто поверяет Датчики климатические (ИПМ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038)		QBM3020-5	57		0	0	0	0	0	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	QBM3120-1 QBM3120-1U QBM3	133		74	59	1	133	74	59
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265)	РСТ	QBM3 QBM4100-1D QBM3020-01 QBM3020-25	110		0	110	0	110	0	110
ФБУ "КОМИ ЦСМ" (RA.RU.311490)	РСТ	Датчик перепада давления QBM4100-1U	4		0	4	0	4	0	4
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)		Датчик перепада давления QBM4, мод. мод. QBM4100-1U Датчик перепада давления QBM4, мод. QBM4100-1U	105		0	0	0	0	0	0
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	QBM3, QBM4 (модификация QBM4100-1U)	37	6	0	37	0	37	0	37
ООО "ИНФРАСТРУКТУРА ТК" (РОСС RU.0001.310037)			2		0	0	0	0	0	0
ООО "ИМЦ" (RA.RU.311684)		QBM3120-1	7		7	0	0	7	7	0
ООО "АСУМС" (RA.RU.312418)		QBM3120-10 QBM3120-5 QBM3120-3	116		0	116	0	116	0	116
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		нет модификации QBM3, мод. QBM3120-5	50		0	50	0	50	0	50
ООО "ПРИБОРАВТОМАТИКА" (1780)		QBM3120-5 QBM3120-3 QBM3120-10 мод. QBM3	362		111	251	0	362	111	251
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368)		QBM4100-1D QBM4100-1U QBM3120-1U QBM3, мод. QBM3120-1U нет модификации	572		502	30	0	532	502	30
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476)	РСТ	QBM3 Поверка	22		11	11	0	22	11	11
ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260)	РСТ	QBM 4100	48		0	48	0	48	0	48
Коломенский филиал ФБУ «ЦСМ Московской области» (48)	РСТ	QBM3, QBM4	99		0	0	0	0	0	0
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380)	РСТ	QBM3020-25D QBM3120-1U QBM3020-10 яркомер Аргус-02 QBM3, QBM4	111		0	111	1	111	0	111
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	QBM3 QBM3020-5	87		0	87	0	87	0	87
АО "АЭХК" (273)		QBM3 QBM3 120-5	17		0	17	1	17	0	17
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	QBM4, мод. мод. QBM4100-1U QBM4100-1U QBM3 мод. QBM3020-1 мод. QBM4100-1U мод.QBM4100-1U модификации QBM 3-0-20-10-D модификации QBM 3-0-20-10 QBM3020-1 QBM3020-1U QBM3120-1D QBM3020-10D	1015		0	966	4	654	0	654
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387)	РСТ	QBM3, QBM4 QBM3	6	2	0	4	0	4	0	4
ООО "ИНТАС-КОМПАНИ" (RA.RU.312732)		QBM3120 QBM4100-1U	23		8	15	0	23	8	15
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391)	РСТ	QBM4, мод. 4100 мод. QBM3120-1U мод. QBM3120-1	78		0	54	6	78	0	54
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391)	РСТ	QBM4, мод. 4100	24		0	0	0	0	0	0
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387)	РСТ		1		0	0	0	0	0	0
ООО "ИНТАС-КОМПАНИ" (RA.RU.312732)		QBM3120	7		0	0	0	0	0	0
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	QBM4100-1U QMB4100-1U QBM3020-1U QBM4100-1D	157		157	0	0	155	155	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		QBM3, мод. QBM3120-1U QBM3120-1D QBM3020-1U QBM3120-1U QBM4100-1D QBM4, мод. QBM4100-1D	210		132	78	0	210	132	78
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	QBM3120-3	1		0	1	1	0	0	0
ООО «МетрЛифтСервис» (RA.RU.314115)		QBM3120-25	4		4	0	0	0	0	0

Стоимость поверки Датчики климатические (ИПМ)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Ивановский ЦСМ Ивановская область	6108	3210
ФБУ Калужский ЦСМ Калужская область	670	3210
Коломенский филиал ФБУ Ростест-Москва Московская область	3432	3210
Клинский филиал ФБУ Ростест-Москва Московская область	3432	3210
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область	3432	3210

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.

Сведения о методиках измерений

Сведения о методиках (методах) измерений отсутствуют.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам перепада давления серий QBM3, QBM4

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

Техническая документация фирмы-изготовителя

Поверка

осуществляется по документу МП 67936-17 «Датчики перепада давления серий QBM3, QBM4. Методика поверки», утверждённому ООО «ИЦРМ» 17.03.2017 г.

Основные средства поверки:

- калибратор давления портативный «ЭЛЕМЕР-ПКД-160» (регистрационный номер в Федеральном информационном фонде 52356-13).

- преобразователь давления эталонный ПДЭ-020 (регистрационный номер в Федеральном информационном фонде 58668-14).

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).

- мановакууметр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) в паспорт.

Изготовитель

Фирма «Siemens Building Technologies AG», Швейцария
Адрес: Switzerland, Gubelstrasse 22, CH6301, Zug
Телефон/факс: +41417243368
Web-сайт: www.siemens.ch

Заявитель

Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, Москва, ул. Большая Татарская, 9 Телефон: +7 (495) 737-16-31
Факс: +7 (495) 737-18-20
Web-сайт: www.siemens.ru

Испытательный центр

Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru

Принцип действия датчиков основан на пьезорезистивном методе преобразования давления в электрический сигнал.

В качестве преобразователя давления в датчиках используется пьезорезисторный чувствительный элемент. Деформация, вызванная воздействием давления на диафрагму из силиконового каучука, передается на сформированные на ней пьезорезисторы. В результате изменяется величина сопротивления этих резисторов. Это изменение сопротивления преобразуется в электрический сигнал. Сигнал обрабатывается встроенным микроконтроллером, для получения линейного выхода сигнала напряжения или силы постоянного тока с компенсацией по температуре, представляющего собой измеряемое значение разности давлений.

В зависимости от модификации датчики отличаются: диапазоном измерений перепада давления, наличием дисплея, типом выходного сигнала.

Датчики представляют пластиковый корпус с монтажным кронштейном, интегрируемым 3-жильным коннектором и откидной крышкой с герметизированным предохранительным винтом. Внутри корпуса расположены напорная камера с диафрагмой и керамическим рычагом, печатная плата. На лицевой стороне датчиков (в зависимости от модификации) расположен цифровой жидкокристаллический дисплей (далее по тексту - ЖК дисплей).

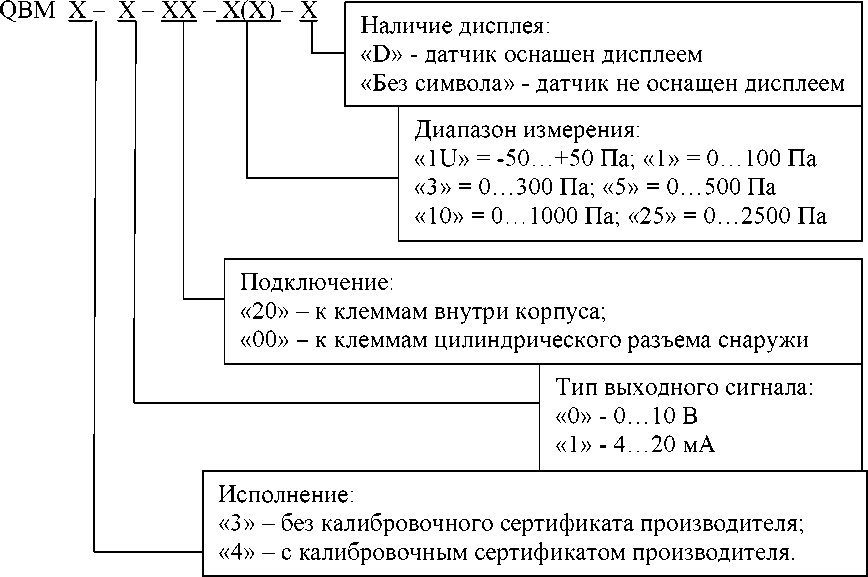

Схема обозначения модификации датчиков:

Внешний вид. Датчики климатические (ИПМ), http://oei-analitika.ru

Рабочее положение датчиков - вертикальное.

Общий вид датчиков и места пломбировки от несанкционированного доступа представлены на рисунке 1.

а)

б)

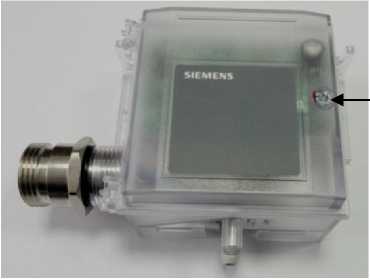

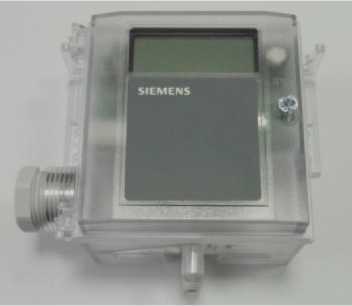

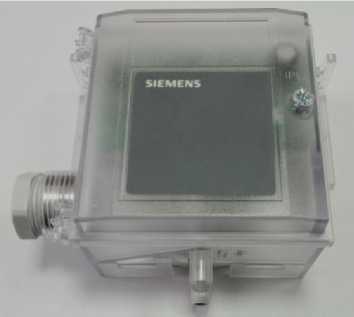

Место пломбировки от несанкционированного доступа а) модификации QBM4 б) модификация QBM3 (пломбированию не подвергается) в) модификация с ЖК дисплеем

в)

Рисунок 1 - Общий вид датчиков и места пломбировки от несанкционированного доступа

Программное обеспечение отсутствует.

Комплектность датчиков представлена в таблице 3.

Таблица 3 - Комплектность

Наименование	Количество
Датчик	1 шт.
Коннектор Lumberg RKC 30/11*	1 шт.
ПВХ трубка, 2м.	1 шт.
Руководство по эксплуатации	1 экз.
Паспорт	1 экз.
Методика поверки	1 экз.
Примечание - * - комплектуется только для датчиков модификаций QBM4

приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

QBM3

QBM4

Диапазон измерений дифференциального давления,

Па*

от -50 до +50

от 0 до 100

от 0 до 300

от 0 до 500 от 0 до 1000 от 0 до 2500

Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений у, %*

±0,7

±1,0

±0,7

±1,0

±3,0

Выходной сигнал:

- напряжения постоянного тока, В
- силы постоянного тока, мА

от 0 до 10

от 4 до 20

Вариация выходного сигнала, не более:

- для датчиков со значением |у|<1,0
- для датчиков со значением |у|>1,0

0,75^|

Напряжение питания, В:

- от сети переменного тока с частотой 50 Гц
- от источника постоянного тока

24±3,6

от 13,5 до 33

Потребляемая электрическая мощность, В •А, не более

0,5

Габаритные размеры (длина^хширина^хвысота), мм, не более

92^х49^х86

Масса, кг, не более

- без ЖК дисплея
- с ЖК дисплеем

0,183

0,196

0,250

0,263

Условия эксплуатации:

- температура окружающей среды, °С
- относительная влажность воздуха, %, не более

от 0 до +70

Средний срок службы, лет

Примечание - * - в зависимости от модификации датчика, указывается в паспорте.
