Номер по Госреестру СИ: 68797-17
68797-17 Преобразователи влажности и температуры измерительные
(QFA31, QFA41, QFM31, QFM41)
Назначение средства измерений:
Преобразователи влажности и температуры измерительные QFA31, QFA41, QFM31, QFM41 (далее по тексту - преобразователи или ИП) предназначены для измерений относительной влажности и температуры окружающей воздушной среды, неагрессивной к материалу защитной арматуры и чувствительного элемента (ЧЭ) первичного преобразователя, и преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В).
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 1
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 2
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 3
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 4
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 5
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 6
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 7
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 8
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 9
Внешний вид.
Преобразователи влажности и температуры измерительные
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.10.2022
Номер записи - 160485
ID в реестре СИ - 382885
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
QFA41, QFA3171D, QFA3171, QFA3160D, QFA3160, QFA3100, QFA31, мод. QFA3171D, QFA31, QFA41, QFM31, QFM41, QFA31 модификация QFA3171D, QFA31 модификация QFA3160D, QFA31 мод. QFA3171D, QFA31 мод. QFA3160, QFA31 мод. QFA3101, QFA31, QFA 4171, QBM3120-1U, QBM3120-1D, QBM3020-1U, QBM3, мод. QBM3171D,
Производитель
Изготовитель - Фирма "Siemens Building Technologies AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Бесплатный
Статистика
Кол-во поверок - 4544
Выдано извещений - 79
Кол-во периодических поверок - 2833
Кол-во средств измерений - 930
Кол-во владельцев - 47
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2107 от 2017.10.05 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи влажности и температуры измерительные (QFA31, QFA41, QFM31, QFM41)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68797-17 Преобразователи влажности и температуры измерительные (QFA31, QFA41, QFM31, QFM41) Фирма "Siemens Building Technologies AG" (ШВЕЙЦАРИЯ ) |
83449-21 Датчики климатические (ИПМ) ООО "Инженерные Технологии" (РОССИЯ г. Челябинск) |
Все средства измерений ООО "Инженерные Технологии"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67936-17 19.06.2022 |
Датчики перепада давления, QBM3, QBM4 Фирма "Siemens Building Technologies AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
68797-17 05.10.2022 |
Преобразователи влажности и температуры измерительные, QFA31, QFA41, QFM31, QFM41 Фирма "Siemens Building Technologies AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Датчики климатические (ИПМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 395 | 30 | 0 | 355 | 49 | 355 | 0 | 355 | |
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 6 | 4 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 123 | 9 | 29 | 94 | 0 | 123 | 29 | 94 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 594 | 55 | 0 | 428 | 1 | 572 | 0 | 428 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 223 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 41 | 4 | 0 | 41 | 1 | 41 | 0 | 41 | |
| ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 118 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 60 | 0 | 60 | 0 | 60 | 0 | 60 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 578 | 413 | 124 | 0 | 537 | 413 | 124 | |||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 84 | 0 | 10 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 42 | 2 | 0 | 36 | 5 | 42 | 0 | 36 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 45 | 32 | 0 | 45 | 0 | 45 | 0 | 45 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1447 | 151 | 57 | 1375 | 23 | 851 | 53 | 798 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 160 | 3 | 0 | 129 | 0 | 160 | 0 | 129 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Орловский ЦСМ» (109) | РСТ | 90 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 61 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 128 | 128 | 0 | 0 | 128 | 128 | 0 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 26 | 0 | 26 | 0 | 26 | 0 | 26 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 258 | 171 | 87 | 0 | 258 | 171 | 87 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Датчики климатические (ИПМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
3222 | 3539 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3117 | 3539 |
|
ФБУ Калужский ЦСМ Калужская область |
5010 | 3539 |
|
ФБУ Курский ЦСМ Курская область |
235 | 3539 |
|
ФБУ Курский ЦСМ Курская область |
2733 | 3539 |
Программное обеспечение
Преобразователи влажности и температуры измерительные QFA31, QFA41, QFM31, QFM41 имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в электронную схему ИП на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения - отсутствуют.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям влажности и температуры измерительным QFA31, QFA41, QFM31, QFM41
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Техническая документация фирмы «Siemens Building Technologies AG», Швейцария.
Поверка
Поверкаосуществляется по документу МП 207.1-031-2017 «Преобразователи температуры и влажности измерительные QFA31, QFA41, QFM31, QFM41. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.05.2017 г.
Основные средства поверки:
Измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12); Генератор влажного воздуха HygroGen модификации HygroGen 2 (Регистрационный № 32405-11);
Генератор влажного газа эталонный «Родник-4М» (Регистрационный № 48286-11); Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Многоканальный прецизионный измеритель температуры МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Регистрационный № 33744-07).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
«Siemens Building Technologies AG», Швейцария Адрес: Gubelstrasse 22, CH6301, Zug, Switzerland
Тел. /факс: +41 (41) 724-33-68
Web-сайт: www.siemens.ch
Заводы-изготовители:
«Siemens Switzerland Ltd.», Швейцария Адрес: Switzerland, Gubelstrasse 22, CH6301, Zug Тел. /факс: +41 (41) 724-33-68
Web-сайт: www.siemens.ch
«Beijing Siemens Cerberus Electronics Limited», Китай
Адрес: No.1 Feng Zhi Dong Lu, Xi Bei Wang, Haidian District, 100094 Beijing, China Тел./факс: +86 (10) 647-683-07 / 629-873-87
Web-сайт: www.siemens.cn
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс») Адрес:115184, Москва, ул. Большая Татарская, 9
ИНН 7725025502 Тел./факс: +7 (495) 737-16-31 / 737-18-20
Web-сайт: www.siemens.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г.Москва, ул . Озерная, д.46 Тел./факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости датчиков в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя.
Принцип измерения температуры преобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление пропорционально изменению температуры окружающей среды.
Сигналы от датчиков влажности и температуры обрабатываются встроенным микропроцессором, для получения линейного выхода сигнала напряжения (от 0 до 10 В) или силы постоянного тока (от 4 до 20 мА).
Преобразователи отличаются друг от друга техническими характеристиками и имеют различные конструктивные исполнения: канальное (модели QFM31, QFM41) или комнатное (модели QFA31, QFA41).
Для измерений относительной влажности окружающей среды используется ЧЭ емкостного типа, а для измерений температуры используется ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt1000» (по ГОСТ 6651-2009).
Канальные преобразователи модели QFM31 являются микропроцессорными приборами с жидкокристаллическим дисплеем или без и состоят из пластикового корпуса, внутри которого расположены: печатная плата, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов; погружаемого стержня с измерительным щупом и монтажного фланца. Корпус ИП состоит из двух частей: основания и съемной крышки (на винтах). Электронная схема и элементы управления располагаются на печатной плате внутри крышки, а клеммы - на основании. Измерительный щуп с первичными преобразователями ввернут в погружной стержень на корпусе. Чувствительные элементы располагаются на конце измерительного щупа, и защищены наворачивающейся крышкой с фильтром. Кабельный вход сделан через кабельный сальник M16, вкручиваемый в корпус. Погружаемый стержень и корпус изготовлены из поликарбоната и жестко соединены друг с другом.
Канальные преобразователи модели QFM41 являются микропроцессорными приборами с жидкокристаллическим дисплеем или без и состоят из пластикового корпуса, внутри которого расположены: печатная плата, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов; четырехконтактного цилиндрического разъема с винтовой цангой, погружаемого стержня с измерительным щупом и монтажного фланца. Корпус состоит из двух частей: основания и съемной крышки (на винтах). Электронная схема и элементы управления элемент располагаются на печатной плате внутри крышки, а клеммы - на основании. Измерительный щуп с первичными преобразователями ввернут в погружной стержень на корпусе. Чувствительные элементы располагаются на конце измерительного щупа, и защищены наворачивающейся крышкой с фильтром. Ввод кабеля осуществляется через четырехконтактный цилиндрический разъем с винтовым элементом фиксации и обжимной кабельной цангой. Погружаемый стержень и корпус изготовлены из поликарбоната и жестко соединены друг с другом.
Комнатные преобразователи модели QFA31 являются микропроцессорными приборами с жидкокристаллическим дисплеем или без и состоят из пластикового корпуса, внутри которого расположены: печатная плата, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов; стержня с измерительным щупом. Корпус состоит из двух частей: основания и съемной крышки (на винтах). Электронная схема и элементы управления располагаются на печатной плате внутри крышки, а клеммы - на основании. Корпус и измерительный стержень с первичными преобразователями изготовлены из поликарбоната и прикручены друг к другу. Чувствительные элементы располагаются на конце измерительного щупа, и защищены наворачивающейся крышкой с фильтром. Кабельный вход сделан через кабельный сальник M16, вкручиваемый в корпус. Преобразователь по дополнительному заказу может комплектоваться набором для наружного монтажа.
Комнатные преобразователи модели QFA41 являются микропроцессорными приборами с жидкокристаллическим дисплеем или без и состоят из пластикового корпуса, внутри которого расположены: печатная плата, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов; четырехконтактного цилиндрического разъема с винтовой цангой и измерительного щупа. Корпус состоит из двух частей: основания и съемной крышки (на винтах). Электронная схема и элементы управления располагаются на печатной плате внутри крышки, а клеммы - на основании. Корпус и измерительный щуп с первичными преобразователями изготовлены из поликарбоната и прикручены друг к другу. Чувствительные элементы располагаются на конце измерительного щупа и защищены наворачивающейся крышкой с фильтром. Ввод кабеля осуществляется через четырехконтактный цилиндрический разъем с винтовым элементом фиксации и обжимной кабельной цангой.
Модели ИП имеют модификации, различающиеся типом выходного сигнала и наличием/отсутствием встроенного дисплея. Структурная схема обозначения преобразователей приведена ниже.
QF- Х - XX - ХХ - Х
Наличие дисплея:
«D» - ИП оснащен дисплеем;
Без символа - ИП не оснащен дисплеем.
Тип выходного сигнала:
«60» - от 0 до 10 В;
«71» - от 4 до 20 мА.
Подключение:
«31» - к клеммам внутри корпуса; «41» - к клеммам цилиндрического разъема снаружи корпуса.
Конструктивное исполнение:
«А» - комнатное;
«М» - канальное.
Фотографии общего вида преобразователей температуры и влажности измерительных моделей QFA31, QFA41, QFM31, QFM41 приведены на рисунках 1- 4.

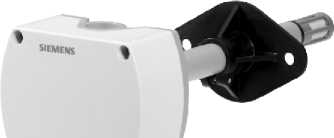

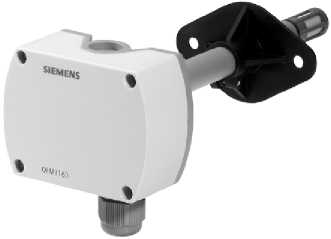

а) модификации
QFM3160, QFM3171
й
б) модификации с LCD дисплеем QFM3160D, QFM3171D
Рисунок 1 - Общий вид преобразователей влажности и температуры измерительных модели QFM31
♦ QFHIieg
♦

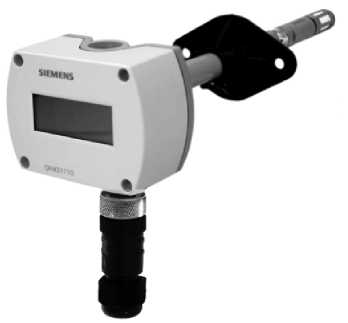

б) модификации с LCD дисплеем QFM4160D, QFM4171D
Рисунок 2 - Общий вид преобразователей влажности и температуры измерительных модели QFM41
а) модификации
QFM4160, QFM4171
siemens
а) модификации
QFA3160, QFA3171
б) модификации с LCD дисплеем
QFA3160D, QFA3171D
Рисунок 3 - Общий вид преобразователей влажности и температуры измерительных модели QFA31

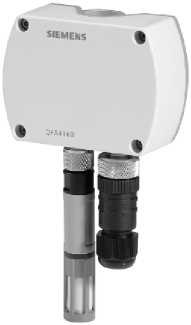

а) модификации
QFA4160, QFA4171

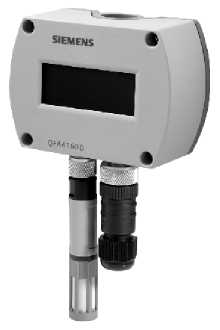

б) модификации с LCD дисплеем
QFA4160D, QFA4171D
Рисунок 4 - Общий вид преобразователей влажности и температуры измерительных модели QFA41
Пломбирование всех моделей преобразователей влажности и температуры измерительных QFA31, QFA41, QFM31, QFM41 осуществляется в верхнем левом углу передней панели корпуса. Место пломбировки преобразователей от несанкционированного доступа указано на рисунке 5.

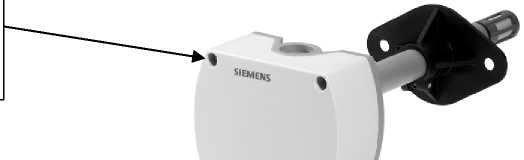

Место пломбировки от
несанкционированного доступа
Рисунок 5 - Место пломбировки от несанкционированного доступа преобразователей влажности и температуры измерительных QFA31, QFA41, QFM31, QFM41
Комплектность ИП представлена в таблице 2.
Таблица 2 - Комплектность преобразователей влажности и температуры измерительных QFA31,
QFA41, QFM31, QFM41
|
Наименование |
Кол-во |
Примечание |
|
Преобразователь |
1 шт. |
модель и модификация в соответствии с заказом |
|
Паспорт |
1 экз. |
- |
|
Инструкция по монтажу |
1 экз. |
- |
|
Набор для наружного монтажа |
1 шт. |
по дополнительному заказу (только для ИП модели QFA31) |
|
Методика поверки МП 207.1-031-2017 |
1 экз. | |
|
Сертификат калибровки |
1 экз. |
по дополнительному заказу (только для ИП моделей QFМ41 и QFA41) |
Основные метрологические и технические характеристики преобразователей влажности и температуры измерительных QFA31, QFA41, QFM31, QFM41 приведены в таблице 1.
Таблица 1 - преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 3 до 98 |
|
Диапазон показаний относительной влажности, % |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности канала измерений относительной влажности (при температуре окружающего воздуха от +22 до +24 °С), % |
±2 |
|
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +22 до +24 °С), %/1 °С |
±0,05 |
|
Диапазон измерений температуры (), °С |
от 0 до +50 от -35 до +35 от -40 до +70 |
|
Пределы допускаемой основной абсолютной погрешности канала измерений температуры, °С
|
±0,6 |
|
и св. +35 до +70 °С |
±0,8 |
|
Диапазон выходных аналоговых электрических сигналов: - постоянный ток, мА |
от 4 до 20 |
|
- напряжение, В |
от 0 до 10 |
|
Масса в зависимости от модели, г, не более - QFA41 |
221 |
|
- QFM41 |
244 |
|
- QFM31 |
225 |
|
- QFA31 |
221 |
|
Габаритные размеры корпуса ИП, мм, не более |
80x60x41 |
|
Диаметр измерительного щупа, мм, не более |
15 |
|
Длина измерительного щупа, мм, не более |
70 |
|
Длина погружаемого стержня с измерительным щупом (для моделей QFM31, QFM41), мм, не более |
235 |
|
Напряжение питания, В: - от сети переменного тока с частотой 50 Гц |
от 20,4 до 27,6 |
|
- от источника постоянного тока |
от 13,5 до 33,0 |
|
Потребляемая электрическая мощность, В •А, не более |
1 |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С |
от +22 до +24 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40(**) до +70 |
|
- относительная влажность воздуха, % |
100 |
|
Примечания к таблице 1: | |
|
- может изменяться при помощи внутреннего переключателя (**) - от -25 до +70 °С - рабочие условия индикации жидкокристаллического дисплея | |
|
(для модификаций с жидкокристаллическим дисплеем) | |
