Наименование

Количество

Примечание

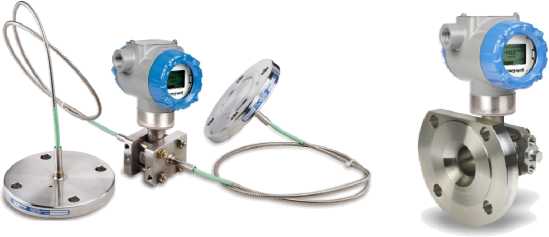

Преобразователь давления

SmartLine серий ST 700 и ST 800

1 шт.

В зависимости от заказа, опросного листа

Методика поверки

1 экз.

-

Паспорт

1 экз.

-

Комплект монтажных частей

1 шт.

В зависимости от заказа, опросного листа

Пользовательский интерфейс

1 шт.

В зависимости от заказа, опросного листа

ПО

1 шт.

В зависимости от заказа, опросного листа

Наименование характеристики

Значение

Диапазоны измерений

в соответствии с таблицей 3

Верхний и нижний пределы измерений

в соответствии с таблицей 3

Выходные сигналы:

• - аналоговый, мА

• - цифровой

от 4 до 20 (от 20 до 4)

протокол Honeywell Digitally Enhanced (DE) HART

протокол FOUNDATION™ Fieldbus

Пределы допускаемой основной приве-денной¹⁾ погрешности измерения давления, ±g, %:

• - при диапазонах измерения (Span) больше или равных коэффициенту (С), Span > C

• - при диапазонах измерения (Span) меньше чем коэффициент (С), Span < C

в соответствии с таблицей 3 в зависимости от модели;

у =± A + B\ C 1 %, ё      Span 0J

где C - коэффициент, определяющий способ определения основной приведенной¹⁾ погрешности; C - выбирается из таблицы 4 в зависимости от модели;

Span -диапазон измерений;

A, B - постоянные коэффициенты, выбираются из таблицы 4 в зависимости от модели.

Пределы допускаемой дополнительной приведенной¹⁾ погрешности, вызванной изменением температуры окружающего воздуха на каждые 28 °С, ±A_t, %

D =±[ D+E (DR)],

изм

где URL - максимальный диапазон настройки;

D, E -постоянные коэффициенты, выбираются из таблицы 4 в зависимости от модели.

Пределы допускаемой дополнительной приведенной¹⁾ погрешности, вызванной влиянием статического давления на каждые 69 бар (для преобразователей разности давлений), ±Д_с, %

d . =±[ f+g<(U!R^l )],

изм

где URL - диапазон возможной настройки;

F, G - постоянные коэффициенты, выбираются из таблицы 4 в зависимости от модели.

Диапазоны    рабочих    температур

окружающей среды, °С

от -40 до +85 от -50 до +85 ²⁾

Рабочая температура ЖК-дисплея, °С

от -20 до +70

Напряжение питания постоянного тока, В

от 10,8 до 42,4

Потребляемая мощность, В • А, не более

0,8

Масса, кг, не более

от 1,6 до 14,5 (в зависимости от модели)

Габаритные размеры, мм, не более

от 126x110x183 до 126x110x199 (в зависимости от модели)

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

20

Примечания

• ¹⁾  - за нормирующее значение принято значение верхнего предела измерений.

• ²⁾  - для преобразователей с опцией LT.

Условное обозначение модели

Верхний предел измерений

Нижний предел измерений

Максимальный диапазон измерения

Минимальный диапазон измерения

Пределы допускаемой основной приведенной погрешнос-ти⁽¹⁾ ±g, %

STA722

STA72L

1040 мбар (104 кПа)

0,0 бар (0,0 кПа)

от 0 до 1040 мбар

(от 0 до 104 кПа)

от 0 до 65 мбар (от 0 до 6,5 кПа)

0,065

STA740

STA74L

35 бар (3500 кПа)

0,0 бар (0,0 кПа)

от 0 до 35 бар (от 0 до 3500 кПа)

от 0 до 0,35 бар (от 0 до 35 кПа)

0,065

STA77L

210 бар (21000 кПа)

0,0 бар (0,0 кПа)

от 0 до 210 бар (от 0 до 21000 кПа)

от 0 до 2,1 бар (от 0 до 210 кПа)

0,065

STG730

STG73L

3,5 бар (350 кПа)

-1,0 бар (-100 кПа)

от 0 до 3,5 бар (от 0 до 350 кПа)

от 0 до 35 мбар (от 0 до 3,5 кПа)

0,065

STG740

STG74L

35 бар (3500 кПа)

-1,0 бар (-100 кПа)

от 0 до 35 бар (от 0 до 3500 кПа)

от 0 до 0,35 бар (от 0 до 35 кПа)

0,065

STG770

STG77L

210 бар (21000 кПа)

-1,0 бар (-100 кПа)

от 0 до 210 бар (от 0 до 21000 кПа)

от 0 до 2,1 бар (от 0 до 210 кПа)

0,065

STG78L

420 бар (42000 кПа)

-1,0 бар (-100 кПа)

от 0 до 420 бар (от 0 до 42000 кПа)

от 0 до 4,2 бар (от 0 до 420 кПа)

0,065

STG79L

690 бар (69000 кПа)

-1,0 бар (-100 кПа)

от 0 до 690 бар (от 0 до 69000 кПа)

от 0 до 6,9 бар (от 0 до 690 кПа)

0,065

STD720

1000 мбар (100 кПа)

-1000 мбар

(-100 кПа)

от 0 до 1000 мбар

(от 0 до 100 кПа)

от 0 до 10 мбар (от 0 до 1 кПа)

0,05

STD730

7,0 бар (700 кПа)

-1,0 бар (-100 кПа)

от 0 до 7,0 бар (от 0 до 700 кПа)

от 0 до 0,07 бар

(от 0 до 7 кПа)

0,05

STD770

210 бар (21000 кПа)

-1,0 бар (-100 кПа)

от 0 до 210 бар (от 0 до 21000 кПа)

от 0 до 2,1 бар (от 0 до 210 кПа)

0,05

STF724

STF72F

1000 мбар (100 кПа)

-1000 мбар

(-100 кПа)

от 0 до1000 мбар (от 0 до 100 кПа)

от 0 до 10 мбар (от 0 до 1,0 кПа)

0,05

STF732

STF73F

7,0 бар (700 кПа)

-1,0 бар (-100 кПа)

от 0 до 7,0 бар (от 0 до 700 кПа)

от 0 до 0,07 бар (от 0 до 7,0 кПа)

0,05

STR73D

7,0 бар (700 кПа)

-7,0 бар (-700 кПа)

от 0 до 7,0 бар (от 0 до 700 кПа)

от 0 до 0,07 бар (от 0 до 7,0 кПа)

0,075

STR74G

35 бар (3500 кПа)

-1,0 бар (-100 кПа)

от 0 до 35 бар (от 0 до 3500 кПа)

от 0 до 0,35 бар (от 0 до 35 кПа)

0,075

STA82L

1040 мбар (104 кПа)

0,0 мбар (0,0 кПа)

от 0 до 1040 мбар

(от 0 до 104 кПа)

от 0 до 65 мбар (от 0 до 6,5 кПа)

0,055

STA822

1040 мбар (104 кПа)

0,0 мбар (0,0 кПа)

от 0 до 1040 мбар

(от 0 до 104 кПа)

от 0 до 65 мбар (от 0 до 6,5 кПа)

0,025⁽²⁾;

0,055

STA840

STA84L

35 бар (3500 кПа)

0,0 мбар (0,0 кПа)

от 0 до 35 бар (от 0 до 3500 кПа)

от 0 до 0,35 бар (от 0 до 35 кПа)

0,025⁽²⁾;

0,055

Условное обозначение модели

Верхний предел измерений

Нижний предел измерений

Максимальный диапазон измерения

Минимальный диапазон измерения

Пределы допускаемой основной приведенной погрешнос-ти⁽¹⁾ ±g, %

STA87L

210 бар

0,0 мбар

от 0 до 210 бар

от 0 до 2,1 бар

0,025⁽²⁾;

(21000 кПа)

(0,0 кПа)

(от 0 до 21000 кПа)

(от 0 до 210 кПа)

0,055

STG830

3,5 бар

-1,0 бар

от 0 до 3,5 бар

от 0 до 35 мбар

0,025⁽²⁾;

STG83L

(350 кПа)

(-100 кПа)

(от 0 до 350 кПа)

(от 0 до 3,5 кПа)

0,055

STG840

35 бар

-1,0 бар

от 0 до 35 бар

от 0 до 0,35 бар

0,025⁽²⁾ ;

STG84L

(3500 кПа)

(-100 кПа)

(от 0 до 3500 кПа)

(от 0 до 35 кПа)

0,055

STG870

210 бар

-1,0 бар

от 0 до 210 бар

от 0 до 2,1 бар

0,025⁽²⁾ ;

STG87L

(21000 кПа)

(-100 кПа)

(от 0 до 21000 кПа)

(от 0 до 210 кПа)

0,055

STG88L

420 бар

-1,0 бар

от 0 до 420 бар

от 0 до 4,2 бар

0,025⁽²⁾ ;

(42000 кПа)

(-100 кПа)

(от 0 до 42000 кПа)

(от 0 до 420 кПа)

0,055

STG89L

690 бар

-1,0 бар

от 0 до 690 бар

от 0 до 6,9 бар

0,04⁽²⁾ ; 0,055

(69000 кПа)

(-100 кПа)

(от 0 до 69000 кПа)

(от 0 до 690 кПа)

STD810

25 мбар

-25 мбар

от 0 до 25 мбар

от 0 до 0,25 мбар

0,0350

(2,5 кПа)

(-2,5 кПа)

(от 0 до 2,5 кПа)

(от 0 до 25 Па)

STD820

1000 мбар

-1000 мбар

от 0 до 1000 мбар

от 0 до 10 мбар

0,025⁽²⁾ ;

(100 кПа)

(-100 кПа)

(от 0 до 100 кПа)

(от 0 до 1 кПа)

0,0375

STD830

7,0 бар

-1,0 бар

от 0 до 7,0 бар

от 0 до 0,07 бар

0,0325⁽²⁾ ;

(700 кПа)

(-100 кПа)

(от 0 до 700 кПа)

(от 0 до 7 кПа)

0,05

STD870

210 бар

-1,0 бар

от 0 до 210 бар

от 0 до 2,1 бар

0,035⁽²⁾ ; 0,05

(21000 кПа)

(-100 кПа)

(от 0 до 21000 кПа)

(от 0 до 210 кПа)

STF828

1000 мбар

-1000 мбар

от 0 до 1000 мбар

от 0 до 10 мбар

0,025⁽²⁾ ;

(100 кПа)

(-100 кПа)

(от 0 до 100 кПа)

(от 0 до 1,0 кПа)

0,0375

STF82F

1000 мбар

-1000 мбар

от 0 до 1000 мбар

от 0 до 10 мбар

0,025⁽²⁾ ;

(100 кПа)

(-100 кПа)

(от 0 до 100 кПа)

(от 0 до 1,0 кПа)

0,0375

STF832

7,0 бар

-1,0 бар

от 0 до 7,0 бар

от 0 до 0,07 бар

0,0325⁽²⁾;

(700 кПа)

(-100 кПа)

(от 0 до 700 кПа)

(от 0 до 7,0 кПа)

0,05

STF83F

7,0 бар

-1,0 бар

от 0 до 7,0 бар

от 0 до 0,07 бар

0,0325⁽²⁾;

(700 кПа)

(-100 кПа)

(от 0 до 700 кПа)

(от 0 до 7,0 кПа)

0,05

STR82D

1000 мбар

-1000 мбар

от 0 до 1000 мбар

от 0 до 10 мбар

0,065

(100 кПа)

(-100 кПа)

(от 0 до 100 кПа)

(от 0 до 1,0 кПа)

STR83D

7,0 бар

-7,0 бар

от 0 до 7,0 бар

от 0 до 0,07 бар

0,065

(700 кПа)

(-700 кПа)

(от 0 до 700 кПа)

(от 0 до 7,0 кПа)

STR84G

35 бар

-1,0 бар

от 0 до 35 бар

от 0 до 0,35 бар

0,065

(3500 кПа)

(-100 кПа)

(от 0 до 3500 кПа)

(от 0 до 35 кПа)

STR87G

210 бар

-1,0 бар

от 0 до 210 бар

от 0 до 2,1 бар

0,065

(21000 кПа)

(-100 кПа)

(от 0 до 21000 кПа)

(от 0 до 210 кПа)

STR84A

35 бар

0,0 мбар

от 0 до 35 бар

от 0 до 0,35 бар

0,065

(3500 кПа)

(0,0 кПа)

(от 0 до 3500 кПа)

(от 0 до 35 кПа)

Условное обозначение модели

Верхний предел измерений

Нижний предел измерений

Максимальный диапазон измерения

Минимальный диапазон измерения

Пределы допускаемой основной приведенной погрешнос-ти⁽¹⁾ ±g, %

STA725

STA72S

1040 мбар (104 кПа)

0,0 мбар (0,0 кПа)

от 0 до 1040 мбар

(от 0 до 104 кПа)

от 0 до 65 мбар (от 0 до 6,5 кПа)

0,065

STA745

STA74S

35 бар (3500 кПа)

0,0 мбар (0,0 кПа)

от 0 до 35 бар (от 0 до 3500 кПа)

от 0 до 0,35 бар (от 0 до 35 кПа)

0,065

STA77S

210 бар (21000 кПа)

0,0 мбар (0,0 кПа)

от 0 до 210 бар (от 0 до 21000 кПа)

от 0 до 2,1 бар (от 0 до 210 кПа)

0,065

STG735

STG73S

3,5 бар (350 кПа)

-1,0 бар (-100 кПа)

от 0 до 3,5 бар (от 0 до 350 кПа)

от 0 до 35 мбар (от 0 до 3,5 кПа)

0,065

STG745

STG74S

35 бар (3500 кПа)

-1,0 бар (-100 кПа)

от 0 до 35 бар (от 0 до 3500 кПа)

от 0 до 0,35 бар (от 0 до 35 кПа)

0,065

STG775

STG77S

210 бар (21000 кПа)

-1,0 бар (-100 кПа)

от 0 до 210 бар (от 0 до 21000 кПа)

от 0 до 2,1 бар (от 0 до 210 кПа)

0,065

STG78S

420 бар (42000 кПа)

-1,0 бар (-100 кПа)

от 0 до 420 бар (от 0 до 42000 кПа)

от 0 до 4,2 бар (от 0 до 420 кПа)

0,065

STG79S

690 бар (69000 кПа)

-1,0 бар (-100 кПа)

от 0 до 690 бар (от 0 до 69000 кПа)

от 0 до 6,9 бар (от 0 до 690 кПа)

0,065

STD725

1000 мбар (100 кПа)

-1000 мбар

(-100 кПа)

от 0 до1000 мбар (от 0 до 100 кПа)

от 0 до 10 мбар (от 0 до 1 кПа)

0,065

STD735

7,0 бар (700 кПа)

-1,0 бар (-100 кПа)

от 0 до 7,0 бар (от 0 до 700 кПа)

от 0 до 0,07 бар (от 0 до 7 кПа)

0,065

STD775

210 бар (21000 кПа)

-1,0 бар (-100 кПа)

от 0 до 210 бар (от 0 до 21000 кПа)

от 0 до 2,1 бар (от 0 до 210 кПа)

0,065

STF725

STF72P

1000 мбар (100 кПа)

-1000 мбар

(-100 кПа)

от 0 до 1000 мбар

(от 0 до 100 кПа)

от 0 до 10 мбар (от 0 до 1,0 кПа)

0,065

STF735

STF73P

7,0 бар (700 кПа)

-1,0 бар (-100 кПа)

от 0 до 7,0 бар (от 0 до 700 кПа)

от 0 до 0,07 бар (от 0 до 7,0 кПа)

0,065

STR735D

7,0 бар (700 кПа)

-7,0 бар (-700 кПа)

от 0 до 7,0 бар (от 0 до 700 кПа)

от 0 до 0,07 бар (от 0 до 7,0 кПа)

0,075

STR745G

35 бар (3500 кПа)

-1,0 бар (-100 кПа)

от 0 до 35 бар (от 0 до 3500 кПа)

от 0 до 0,35 бар (от 0 до 35 кПа)

0,075

STG73SP

7,0 бар (700 кПа)

-1,0 бар (-100 кПа)

от 0 до 7,0 бар (от 0 до 700 кПа)

от 0 до 0,07 бар (от 0 до 7,0 кПа)

0,065

Примечания:

• ⁽¹⁾ Для аналогового выхода 4-20 мА, к значению допускаемой основной приведенной погрешности для каждой модели необходимо добавить 0,005 %.

• ⁽²⁾ Максимально допустимая основная приведенная погрешность для моделей преобразователей давления SmartLine серий ST800 с опцией повышенной точности.

Условное обозначение модели

Коэффициенты для расчета g, %

Коэффициенты для расчета At %,

Коэффициенты для расчета А_с %

A

B

C

D

E

F

G

STA722

0,015

0,05

120 мбар

0,065

0,045

STA72L

0,015

0,05

187 мбар

0,065

0,1

STA740

0,015

0,05

1,4 бар

0,05

0,01

STA74L

0,015

0,05

1,4 бар

0,05

0,015

STA77L

0,015

0,05

35 бар

0,05

0,01

STG730

0,025

0,04

0,14 бар

0,06

0,005

STG73L

0,025

0,04

0,28 бар

0,06

0,01

STG740

0,025

0,04

0,14 бар

0,05

0,007

STG74L

0,025

0,04

2,1 бар

0,05

0,01

STG770

0,025

0,04

21 бар

0,05

0,01

STG77L

0,025

0,04

24,2 бар

0,05

0,015

STG78L

0,025

0,04

34,4 бар

0,05

0,05

STG79L

0,025

0,04

69 бар

0,15

0,1

STD720

0,0125

0,0375

62,5 мбар

0,05

0,02

0,1

0,01

STD730

0,0125

0,0375

1,75 бар

0,065

0,01

0,1

0,01

STD770

0,0125

0,0375

21 бар

0,065

0,01

0,1

0,01

STF724

0,0125

0,0375

62,5 мбар

0,026

0,04

0,095

0,01

STF72F

0,0125

0,0375

62,5 мбар

0,05

0,02

0,025

0,005

STF732

0,0125

0,0375

1,75 бар

0,075

0,075

0,095

0,01

STF73F

0,0125

0,0375

1,75 бар

0,065

0,01

0,025

0,004

STR73D

0,025

0,05

0,249 бар

0,028

1,2

STR74G

0,025

0,05

1,4 бар

-

-

STA82L

0,015

0,04

120 мбар

0,05

0,04

STA822

0,015

0,04

187 мбар

0,05

0,08

STA840

0,015

0,04

1,4 бар

0,025

0,05

STA84L

0,015

0,04

1,4 бар

0,025

0,07

STA87L

0,015

0,04

35 бар

0,025

0,07

STA822

0,015

0,01

120 мбар

0,05

0,04

STA840

0,015

0,01

1,4 бар

0,025

0,05

STA84L

0,015

0,01

1,4 бар

0,025

0,07

STA87L

0,015

0,01

35 бар

0,025

0,07

STG830

0,015

0,04

0,07 бар

STG83L

0,015

0,04

0,47 бар

STG840

0,015

0,04

1,4 бар

STG84L

0,015

0,04

1,4 бар

STG870

0,015

0,04

20,7 бар

STG87L

0,015

0,04

20,7 бар

Условное обозначение модели

Коэффициенты для расчета g, %

Коэффициенты для расчета A_t %,

Коэффициенты для расчета Д_с %

A

B

C

D

E

F

G

STG88L

0,015

0,04

34,4 бар

-

-

-

-

STG89L

0,015

0,04

69 бар

-

-

-

-

STD810

0,01

0,025

2,5 мбар

0,07

0,04

0,05

0,075

STD820

0,0125

0,025

62,5 мбар

0,025

0,007

0,08

0,07

STD830

0,0125

0,0375

1,03 бар

0,025

0,01

0,075

0,0075

STD870

0,0125

0,0375

14 бар

0,025

0,006

0,075

0,0075

STD820

0,0125

0,0125

62,5 мбар

0,025

0,007

0,08

0,007

STD830

0,0125

0,02

1,03 бар

0,025

0,01

0,075

0,0075

STD870

0,0125

0,02

14 бар

0,025

0,006

0,075

0,0075

STF828

0,0125

0,025

62,5 мбар

0,21

0,04

0,095

0,01

STF82F

0,0125

0,025

62,5 мбар

0,025

0,007

0,025

0,005

STF832

0,0125

0,0375

1,03 бар

0,075

0,05

0,095

0,01

STF83F

0,0125

0,0375

1,03 бар

0,025

0,004

0,026

0,004

STF828

0,0125

0,0125

62,5 мбар

0,21

0,04

0,095

0,01

STF82F

0,0125

0,0125

62,5 мбар

0,025

0,007

0,025

0,005

STF832

0,0125

0,02

1,03 бар

0,075

0,05

0,095

0,01

STF83F

0,0125

0,02

1,03 бар

0,025

0,004

0,026

0,004

STR82D

0,015

0,05

125 мбар

0,175

1,0

STR83D

0,015

0,05

2,1 бар

0,025

0,028

STR84G

0,015

0,05

1,4 бар

-

-

STR87G

0,015

0,05

21 бар

-

-

STR84A

0,015

0,05

1,4 бар

-

-

STA725

0,015

0,05

160 мбар

0,075

0,06

STA72S

0,015

0,05

240 мбар

0,075

0,12

STA745

0,015

0,05

2,07 бар

0,075

0,015

STA74S

0,015

0,05

2,07 бар

0,075

0,02

STA77S

0,015

0,05

41,37 бар

0,075

0,015

STG735

0,025

0,04

0,2 бар

0,07

0,008

STG73S

0,025

0,04

0,4 бар

0,1

0,015

STG745

0,025

0,04

62,5 мбар

0,075

0,013

STG74S

0,025

0,04

2,4 бар

0,1

0,02

STG775

0,025

0,04

24,1 бар

0,75

0,013

STG77S

0,025

0,04

27,6 бар

0,1

0,025

STG78S

0,025

0,04

41,1 бар

0,1

0,07

STG79S

0,025

0,04

82,7 бар

0,2

0,17

STD725

0,0125

0,0525

62,5 мбар

0,05

0,025

0,1

0,02

STD735

0,0125

0,0525

1,75 бар

0,07

0,015

0,1

0,02

STD775

0,0125

0,0525

21 бар

0,07

0,015

0,1

0,02

STF725

0,0125

0,0575

62,5 мбар

0,28

0,045

0,11

0,0125

STF72P

0,0125

0,0575

62,5 мбар

0,055

0,025

0,03

0,007

Условное обозначение модели

Коэффициенты для расчета g, %

Коэффициенты для расчета A_t %,

Коэффициенты для расчета Д_с %

A

B

C

D

E

F

G

STF735

0,0125

0,0575

62,5 мбар

0,08

0,11

0,11

0,0125

STF73P

0,0125

0,0575

62,5 мбар

0,07

0,032

0,032

0,005

STR735D

0,025

0,05

0,311 бар

0,275

1,2

-

-

STR745G

0,025

0,05

1,7 бар

-

-

-

-

STG73SP

0,025

0,04

1,75 бар

0,075

0,065

-

-
