Сведения о средстве измерений: 67853-17 Уровнемеры байпасные

Номер по Госреестру СИ: 67853-17
67853-17 Уровнемеры байпасные
(EF311A1H1I3-0500GM)

Назначение средства измерений:
Уровнемеры байпасные EF311A1H1I3-0500GM (далее - уровнемеры) предназначены для измерений уровня масла в баке лекажного агрегата гидроагрегата Зарагижской ГЭС.

сертификация программного обеспечения

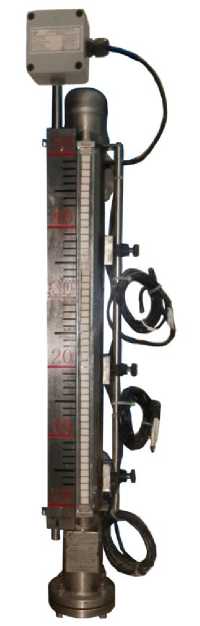

Внешний вид. Уровнемеры байпасные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры байпасные
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 159437
ID в реестре СИ - 381837
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Fine Automation Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
