Сведения о средстве измерений: 67852-17 Уровнемеры байпасные

Номер по Госреестру СИ: 67852-17
67852-17 Уровнемеры байпасные
(EF311A1H1I2-0400GM)

Назначение средства измерений:
Уровнемеры байпасные EF311A1H1I2-0400GM (далее - уровнемеры) предназначены для измерений уровня масла в маслованнах нижнего генераторного подшипника Зарагижской ГЭС.

сертификация программного обеспечения

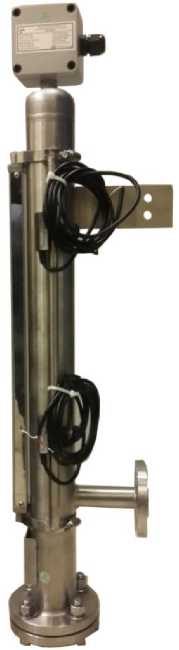

Внешний вид. Уровнемеры байпасные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры байпасные
Рисунок № 1

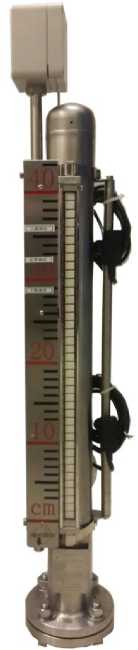

Внешний вид. Уровнемеры байпасные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры байпасные
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 159436
ID в реестре СИ - 381836
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Fine Automation Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1335 от 2017.06.19 Об утверждении типов средств измерений

Наличие аналогов СИ: Уровнемеры байпасные (EF311A1H1I2-0400GM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
67852-17 Уровнемеры байпасные (EF311A1H1I2-0400GM)
Фирма "Fine Automation Co., Ltd." (КИТАЙ )
67960-17 Уровнемеры байпасные поплавковые (BNA)
Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА") (РОССИЯ г. Москва)

Все средства измерений Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67851-17

Уровнемеры байпасные, EF311A1H1I2-0300XM
Фирма "Fine Automation Co., Ltd." (КИТАЙ )
ОТ
МП
2 года
67852-17

Уровнемеры байпасные, EF311A1H1I2-0400GM
Фирма "Fine Automation Co., Ltd." (КИТАЙ )
ОТ
МП
2 года
67853-17

Уровнемеры байпасные, EF311A1H1I3-0500GM
Фирма "Fine Automation Co., Ltd." (КИТАЙ )
ОТ
МП
2 года

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры байпасные поплавковые (BNA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Уровнемеры байпасные поплавковые (BNA)

Организация, регион Стоимость, руб Средняя стоимость
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
Республика Татарстан
4800 4800

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта уровнемера печатным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к уровнемерам байпасным EF311A1H1I2-0400GM

Техническая документация фирмы «Fine Automation Co., Ltd», Китай.

Поверка

Поверка

осуществляется по документу МП 208-016-2017 «ГСИ. Уровнемеры байпасные EF. Методика поверки», утвержденному ФГУП «ВНИИМС» 07 апреля 2017 г.

Основные средства поверки:

  • - рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений равным диапазону поверяемого уровнемера;

  • - калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12),

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера.


Изготовитель

Fine Automation Co., Ltd, Китай
Адрес: №451 улица Духуй, Район Миньсин, г. Шанхай
Телефон: +86-21-64907260
Факс: +86-21-64907276
E-mail: info.sh@fine-tek.com
W eb-сайт: Http://www.fmeautomation.com.cn

Заявитель


Общество с ограниченной ответственностью «Электрострой Сириус» (ООО «Электрострой Сириус»)
ИНН 2801167132
Адрес: 675000, Амурская обл., г. Благовещенск, ул. Горького, д.112/1, помещение 1 Тел./факс: +7 (4162) 51-03-38

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Принцип действия уровнемеров основан на измерении перемещения поплавка в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром с помощью фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубке и резервуаре. Измерение осуществляется на основе определения положения поплавка с магнитом посредством магнитострикционного эффекта или срабатывания герконов, либо одновременно обоими методами. Величина перемещения поплавка преобразуется в электрический сигнал, передающийся в измерительный преобразователь.

Электронный преобразователь состоит из трубки, с расположенной внутри по всей длине сенсорной платой с линейкой из последовательно соединенных герконов с сопротивлениями. Магнит воздействует, посредством магнитного поля, на установленные герконы. Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконов. Измеренные величины соответствуют положению поплавка и соответствуют уровню измеряемой среды. Значение измеренного уровня жидкости преобразуется измерительным преобразователем в стандартный выходной сигнал от 4 до 20 мА.

Индикатор состоит из металлического профиля с трубкой, внутри которой расположены магнитные «флажки» и шкалы, закрепленной на профиле неразъемным способом. При изменении уровня, поплавок воздействует на «флажки» заставляя их повернуться вокруг своей оси. Значение уровня определяется визуально, по шкале, закрепленной на индикаторе.

Магнит также воздействует на установленные конечные выключатели для сигнализации о предельных значениях уровня измеряемой жидкости.

Уровнемеры состоят из:

  • - выносной направляющей трубки, оснащённой магнитным поплавком;

  • - стеклянного индикатора с магнитными «флажкам» и измерительной шкалой для визуального измерения уровня;

  • - двух магнитных выключателей;

  • - электронного преобразователя с линейкой из герконов для измерения уровня и передачи измеренной информации по токовому выходу от 4 до 20 мА.

Общий вид уровнемеров представлен на рисунке 1.

Внешний вид. Уровнемеры байпасные поплавковые (BNA), http://oei-analitika.ru
Внешний вид. Уровнемеры байпасные поплавковые (BNA), http://oei-analitika.ru

Рисунок 1 - Общий вид уровнемеров байпасных EF311A1H1I2-0400GM

Пломбирование уровнемеров не предусмотрено.

Программное обеспечение отсутствует.


Таблица 3 -

Наименование

Обозначение

Количество

Примечание

Уровнемер байпасный

EF311A1H1I2-0400GM

4 шт.

Паспорт

4 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 208-016-2017

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня, мм:

от 0 до 400 мм

Пределы допускаемой основной абсолютной погрешности измерений уровня по шкале на стеклянном индикаторе с магнитными «флажкам», мм

±10

Пределы допускаемой основной приведенной погрешности измерений уровня по токовому выходу, выраженной по отношению к диапазону измерений уровня, %

±2,5

Пределы допускаемой дополнительной приведенной погрешности измерений уровня по токовому выходу, выраженной по отношению к диапазону измерений уровня, при отклонении температуры окружающего воздуха и измеряемой среды от нормальных условий измерений на каждые 10 оС, %

±0,5

Пределы допускаемой основной абсолютной погрешности срабатывания

±10

контактных выключателей, мм

Нормальные условия измерений:

- температура окружающего воздуха, °С

+20

- температура измеряемой среды, °С

+20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 13 до 36

Условия эксплуатации для всех модификаций:

- температура окружающей среды, °С

от -10 до +80

- температура измеряемой среды, °С

от 0 до +140

- относительная влажность воздуха, %, не более

98

- атмосферное давление, кПа

от 84 до 106

Габаритные размеры, мм, не более

- высота

800

- ширина

200

- длина

150

Масса, кг, не более

25

Максимальное избыточное давление измеряемой среды, МПа

1

Средний срок службы, лет, не менее

5
