Номер по Госреестру СИ: 67851-17
67851-17 Уровнемеры байпасные
(EF311A1H1I2-0300XM)
Назначение средства измерений:
Уровнемеры байпасные EF311A1H1I2-0300XM (далее - уровнемеры) предназначены для измерений уровня масла в маслованнах верхнего генераторного подшипника Зарагижской ГЭС.
Внешний вид.
Уровнемеры байпасные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта уровнемера печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам байпасным EF311A1H1I2-0300XM
Техническая документация фирмы «Fine Automation Co., Ltd», Китай.
Поверка
Поверкаосуществляется по документу МП 208-016-2017 «ГСИ. Уровнемеры байпасные EF. Методика поверки», утвержденному ФГУП «ВНИИМС» 07 апреля 2017 г.
Основные средства поверки:
-
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений равным диапазону поверяемого уровнемера;
-
- калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12),
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера.
Изготовитель
Fine Automation Co., Ltd, КитайАдрес: №451 улица Духуй, Район Миньсин, г. Шанхай
Телефон: +86-21-64907260
Факс: +86-21-64907276
E-mail: info.sh@fine-tek.com
W eb-сайт: Http://www.fmeautomation.com.cn
Заявитель
Общество с ограниченной ответственностью «Электрострой Сириус» (ООО «Электрострой Сириус»)
ИНН 2801167132
Адрес: 675000, Амурская обл., г. Благовещенск, ул. Горького, д.112/1, помещение 1 Тел./факс: +7 (4162) 51-03-38
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия уровнемеров основан на измерении перемещения поплавка в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром с помощью фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубке и резервуаре. Измерение осуществляется на основе определения положения поплавка с магнитом посредством магнитострикционного эффекта или срабатывания герконов, либо одновременно обоими методами. Величина перемещения поплавка преобразуется в электрический сигнал, передающийся в измерительный преобразователь.
Электронный преобразователь состоит из трубки, с расположенной внутри по всей длине сенсорной платой с линейкой из последовательно соединенных герконов с сопротивлениями. Магнит воздействует, посредством магнитного поля, на установленные герконы. Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконов. Измеренные величины соответствуют положению поплавка и соответствуют уровню измеряемой среды. Значение измеренного уровня жидкости преобразуется измерительным преобразователем в стандартный выходной сигнал от 4 до 20 мА.
Индикатор состоит из металлического профиля с трубкой, внутри которой расположены магнитные «флажки» и шкалы, закрепленной на профиле неразъемным способом. При изменении уровня, поплавок воздействует на «флажки» заставляя их повернуться вокруг своей оси. Значение уровня определяется визуально, по шкале, закрепленной на индикаторе.
Магнит также воздействует на установленные конечные выключатели для сигнализации о предельных значениях уровня измеряемой жидкости.
Уровнемеры состоят из:
-
- выносной направляющей трубки, оснащённой магнитным поплавком;
-
- стеклянного индикатора с магнитными «флажкам» и измерительной шкалой для визуального измерения уровня;
-
- двух магнитных выключателей;
-
- электронного преобразователя с линейкой из герконов для измерения уровня и передачи измеренной информации по токовому выходу от 4 до 20 мА.
Общий вид уровнемеров представлен на рисунке 1.

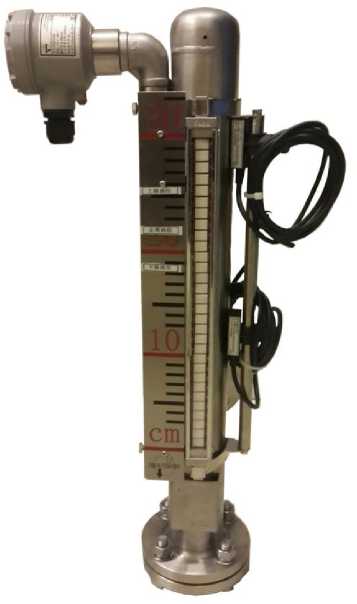

Рисунок 1 - Общий вид уровнемеров байпасных EF311A1H1I2-0300XM Пломбирование уровнемеров не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня, мм: |
от 0 до 300 мм |
Пределы допускаемой основной абсолютной погрешности измерений уровня по шкале на стеклянном индикаторе с магнитными «флажкам», мм |
±10 |
Пределы допускаемой основной приведенной погрешности измерений уровня по токовому выходу, выраженной по отношению к диапазону измерений уровня, % |
±2,5 |
Пределы допускаемой дополнительной приведенной погрешности измерений уровня по токовому выходу, выраженной по отношению к диапазону измерений уровня, при отклонении температуры окружающего воздуха и измеряемой среды от нормальных условий измерений на каждые 10 оС, % |
±0,5 |
Пределы допускаемой основной абсолютной погрешности срабатывания |
±10 |
контактных выключателей, мм | |
Нормальные условия измерений: | |
- температура окружающего воздуха, °С |
+20 |
- температура измеряемой среды, °С |
+20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
от 13 до 36 |
Условия эксплуатации для всех модификаций: | |
- температура окружающей среды, °С |
от -10 до +80 |
- температура измеряемой среды, °С |
от 0 до +140 |
- относительная влажность воздуха, %, не более |
98 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры, мм, не более | |
- высота |
500 |
- ширина |
300 |
- длина |
200 |
Масса, кг, не более |
20 |
Максимальное избыточное давление измеряемой среды, МПа |
1 |
Средний срок службы, лет, не менее |
5 |
