Номер по Госреестру СИ: 67297-17
67297-17 Устройства весоизмерительные автоматические
(CSJ, CMJ)
Назначение средства измерений:
Устройства весоизмерительные автоматические CSJ, CMJ (далее - средство измерений) предназначены для измерений массы.
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 1
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 2
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 3
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 4
Программное обеспечение
Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:
-
- пломбировка переключателя регулировки на печатной плате электронного устройства, осуществляющего обработку сигнала датчика;
-
- разграничение прав доступа к режимам работы средства измерений с помощью пароля; Идентификационные данные ПО доступны для просмотра при работе средства
измерений в специальном пункте меню в соответствии с эксплуатационной документацией. Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице 1.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
A/D |
Номер версии (идентификационный номер) ПО |
1.02 |
Цифровой идентификатор ПО |
F58E |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 6 Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным автоматическим CSJ, CMJ
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Испытания».
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 204-09-2016 «Устройства весоизмерительные автоматические CSJ, CMJ. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 ноября 2016 г.
Основные средства поверки:
-
- гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1-2009;
-
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки (условно истинного значения массы) с погрешностью, не превышающей 1/3 пределов допускаемых показателей точности средства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель показывающего устройства.
Изготовитель
«YAMATO SCALE CO., LTD», Япония
Юридический адрес: 5-22 Saenba-cho, Akashi, Japan, 673-8688
Почтовый адрес: 5-22 Saenba-cho, Akashi, Japan, 673-8688 Телефон: +81(78)918-5566, +81(78)918-5567, +81(78)918-5568
Факс: +81(78)918-5552
Web-сайт: www.yamato-scale.co.jp
Заявитель
Представительство общества с ограниченной ответственностью «ЯМАТО СКЕЙЛ ГмбХ» (Германия)
ИНН 9909210499
Юридический адрес: 109341,г.Москва, ул. Люблинская,151 Телефон: +7 495 620 48 70 Телефон: ( 495) 620 48 70
Факс: (495) 620 48 77
Web-сайт: www.yamatoscale.com
E-mail: salesru@yamatoscale.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46 Телефон/факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве.
Средство измерений представляет собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 (как однодиапазонные или многоинтервальные устройства для автоматического динамического взвешивания объектов измерений при их движении по конвейерной ленте) и состоит из следующих частей:
-
- опорная рама (в различных конфигурациях в зависимости от места установки, для которого предназначено средство измерений);
-
- весоизмерительный тензорезисторный датчик (далее - датчик), смонтированный на опорной раме и закрытый защитным кожухом;
-
- грузоприемное устройство в виде ленточного конвейера, опирающегося на датчик;
-
- графический дисплей с чувствительным экраном;
-
- электрический шкаф, содержащий электронное устройство обработки измерительной информации и управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, устройства питания и коммутации;
-
- устройство обнаружения груза на грузовой транспортной системе (оптический датчик);
-
- ленточные конвейеры для подачи объектов измерений на грузоприемное устройство или снятия с него (в зависимости от места установки, для которого предназначено средство измерений);
-
- устройства отбраковки/сортировки для реализации функций устройства сортировки по массе, дополнительные устройства обнаружения металлов внутри объектов измерений (в зависимости от места установки, для которого предназначено средство измерений);
-
- печатающее устройство (в зависимости от оснащения).
Средство измерений выпускается в модификациях, отличающихся максимальной нагрузкой, конструктивным исполнением ленточных конвейеров, определяемым характером объекта измерений и местом установки, для которых предназначено средство измерений, а также оснащением. Схема обозначения модификаций средства измерений:
C[A]J[B]L[C][D]-[E] / CE3100
где:
-
[A] - S для устройств с шириной ленты конвейера 160, 240 или 320 мм; M для устройств с шириной ленты конвейера 400 мм.
-
[B] - условное обозначение максимальной нагрузки: 06, 22, 33 - соответственно, 600 или 6000, 2200, 3300 г; 12, 30, - соответственно 12, 30 кг.
-
[C] - М или MN: наличие устройства обнаружения металлов внутри объектов измерений в составе средства измерений; индекс отсутствует - без устройства обнаружения металлов;
-
[D] - W: влагозащищенное исполнение; индекс отсутствует: обычное исполнение;
-
[E] - буквенно-цифровое обозначение оснащения устройства: обозначения исполнения устройства сортировки, обнаружения металлов внутри объектов измерений, печатающих устройств и т.д.
Внешний вид средства измерений представлен на рисунке 1

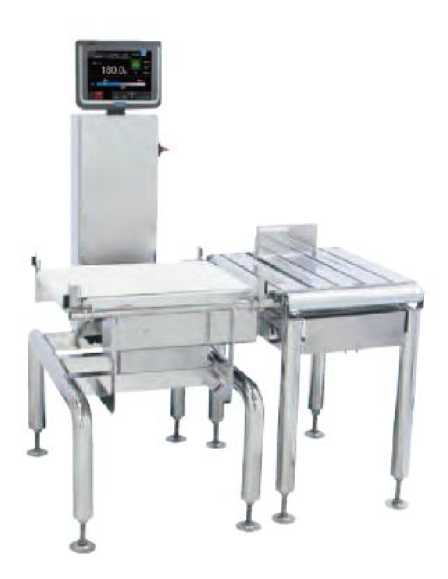

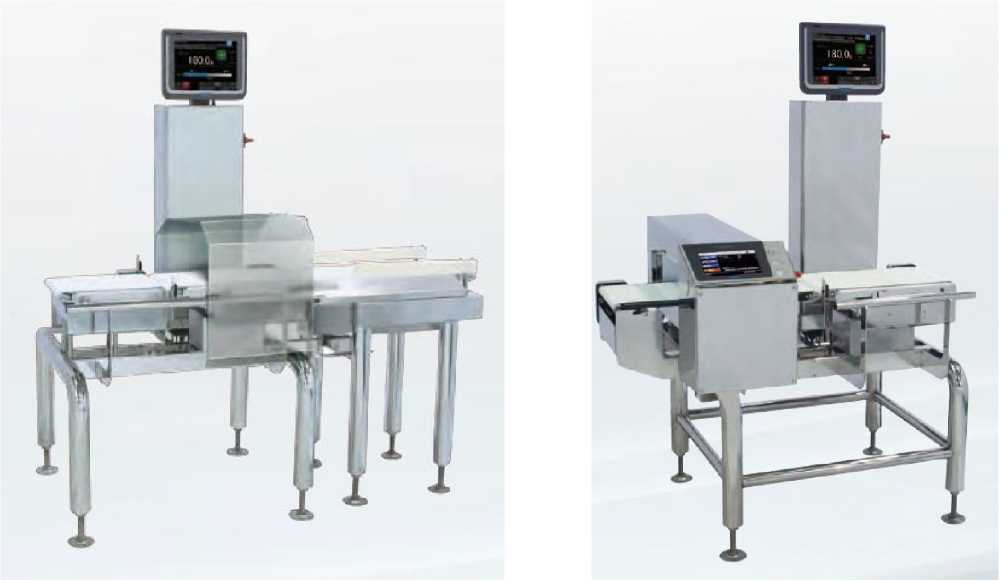

Рисунок 1 - Внешний вид средства измерений (примеры)
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
□□□
□ □□□□□□
Свинцовая плобма с оттиском клейма поверителя
Винт крепления кожуха
Кожух над печатной платой, закрывающий доступ к переключателю режима регулировки
Проволока пломбы
Винт крепления кожуха

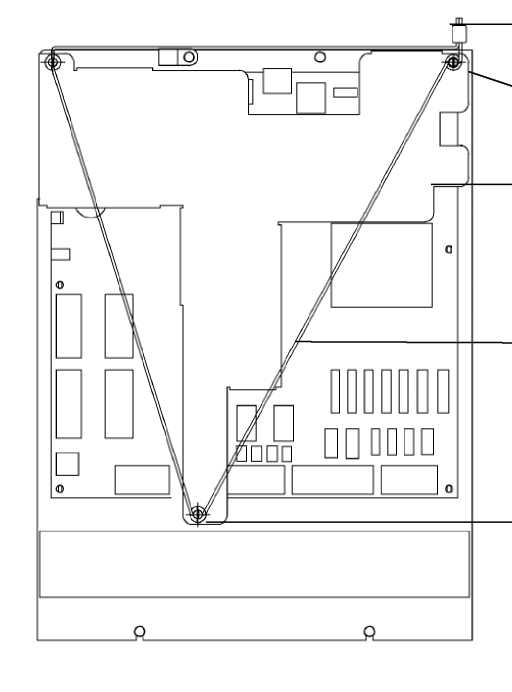

Рисунок 2 - Схема пломбировки печатной платы электронного устройства обработки измерительной информации и управления
Винт крепления кожуха

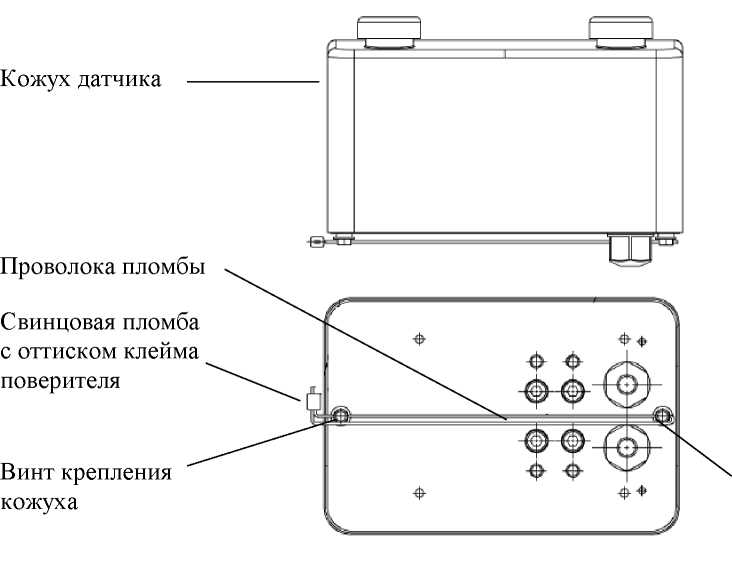

Рисунок 3 - Схема пломбировки датчика (сверху - вид сбоку, снизу - вид снизу)
Таблица 5 -
Наименование |
Обозначение |
Количество |
У стройство весоизмерительное автоматическое |
- |
1 шт. |
Комплект принадлежностей |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 204-09-2016 |
1 экз. |
Таблица 2 - Метрологические характеристики однодиапазонных средств измерений
Наименование характеристики |
CSJ06... |
CSJ33... |
CMJ06. |
CMJ12... |
CMJ30... |
Класс точности по ГОСТ 54796-2010 |
ХШ(1) | ||||
Максимальная нагрузка, Max, г |
600 |
3300 |
6000 |
12000 |
30000 |
Минимальная нагрузка Min, г, при установленной скорости грузовой транспортной системы, м/мин: - до 60 включ. |
15 |
30 |
60 |
60 |
300 |
- св. 60 до 80 включ. |
30 |
30 |
- |
- |
- |
- св. 80 |
40 |
- |
- |
- |
- |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
0,2 |
0,5 |
2 |
2 |
5 |
Число поверочных делений n |
3000 |
6600 |
3000 |
6000 |
6000 |
Диапазон уравновешивания тары |
00 % Max | ||||
(максимальное значение массы тары) |
Таблица 3 - Метрологические характеристики многоинтервальных средств измерений
Наименование характеристики |
CSJ22... |
Класс точности по ГОСТ 54796-2010 |
XIII(1) |
Максимальная нагрузка, Max1/Max2, г |
1500/2200 |
Минимальная нагрузка Min, г, при установленной скорости грузовой транспортной системы, м/мин: - до 60 включ. |
15 |
- св. 60 до 80 включ. |
30 |
- св. 80 |
40 |
Продолжение таблицы 3
Наименование характеристики |
CSJ22... |
Поверочное деление e1/e2, действительная цена деления (шкалы) d1/d2, e=di, г |
0,2/0,5 |
Число поверочных делений n1/n2 |
7500/4400 |
Диапазон уравновешивания тары (максимальное значение массы тары) |
100 % Max |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока (номинальное), В |
220 |
- частота переменного тока, Гц |
50±1 |
Максимальная скорость грузовой транспортной системы vMax, м/мин |
116 |
Габаритные размеры средства измерений, мм, не более | |
- высота |
2000 |
- ширина |
1500 |
- длина |
4000 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от -10 до +40 |
- относительная влажность, % |
до 85 включ. |
