Номер по Госреестру СИ: 67631-17
67631-17 Весы электронные
(BW-302)
Назначение средства измерений:
Весы электронные BW-302 (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Весы электронные
Рисунок № 1
Внешний вид.
Весы электронные
Рисунок № 2
Внешний вид.
Весы электронные
Рисунок № 3
Внешний вид.
Весы электронные
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала EDI-2000 при включении весов.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается знаком поверки в виде наклейки, предотвращающей доступ к переключателю терминала EDI-2000 как показано на рисунке 5.
ПО не может быть изменено без нарушения знака поверки. Изменение ПО весов через интерфейс пользователя невозможно. Установка и техническое обслуживание ПО осуществляется фирмой-изготовителем.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Control software |
Номер версии (идентификационный номер) ПО |
2.00 |
Цифровой идентификатор ПО |
2252C54250E12BAC2246B215727B5DEF |
Алгоритм вычисление цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным BW-302
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»: гири номинальными значениями массы 100 мг, 200 мг, 500 мг, 1 г, 2 г, 5 г, 10 г, 20 г, 50 г, 100 г, 200 г, 500 г, 1 кг, 2 кг, 5 кг, 10 кг, соответствующие классу точности М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на весы, как показано на рисунке 5.
Изготовитель
Фирма «Yamato Scale Co., Ltd.», Япония
Адрес: 5-22 Saenba-cho, Akashi, 673-8688 Japan
Телефон (факс): 81(78) 918-61-57
Web-сайт: www.yamato-scale.co.jp
Заявитель
Общество с ограниченной ответственностью «Бриджстоун Тайер Мануфэкчуринг СНГ» (ООО «БМСНГ»)
Адрес: 432072, г. Ульяновск, 11-й проезд Инженерный, д. 52 Юридический адрес: 432017, г. Ульяновск, переулок Мира 1-й, д. 2 Телефон (факс): 8(8422) 29-01-01
Web-сайт: www.bridgestone-bmcis.ru
E-mail: www.hr@bridgestone-bmcis.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): 8(495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: www.info@rostest.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, с последующей его обработкой и преобразованием в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.
Весы электронные BW-302 состоят из грузоприемного устройства (ГПУ), датчика, терминала (с аналого-цифровым преобразователем). Терминал является выносным элементом и соединен с ГПУ кабелем. В качестве терминала используется прибор весоизмерительный EDI-2000 производства фирмы «Yamato Scale Co., Ltd.», Япония.
В весах применяется датчик весоизмерительный тензорезисторный типа UHB61-50 производства фирмы «Yamato Scale Co., Ltd.», Япония.
Питание весов осуществляется от сети переменного тока через адаптер. Терминал имеет встроенный интерфейс USB. ГПУ имеет встроенный уровень.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство тарирования (выборки массы тары) (Т.2.7.4).

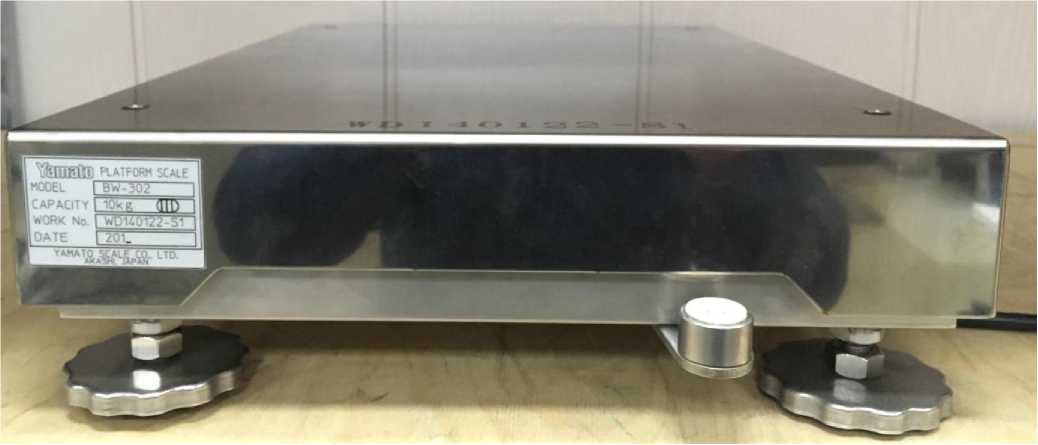

Общий вид ГПУ представлен на рисунке 1.
Рисунок 1 - Общий вид грузоприемного устройства

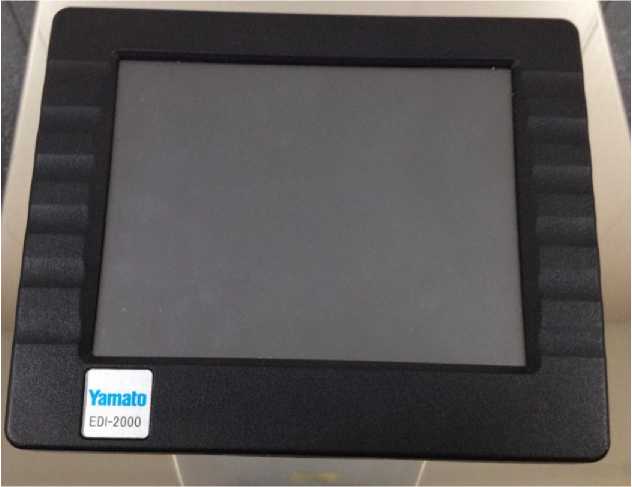

Общий вид терминала EDI-2000 представлен на рисунке 2.
Рисунок 2 - Общий вид терминала EDI-2000
На маркировочной табличке весов (терминала) указывают: обозначение модели весов;
класс точности; максимальную нагрузку, Max; минимальную нагрузку, Min; поверочный интервал е = d; торговую марку изготовителя; серийный номер; год выпуска.
Образцы маркировочной таблички на весы электронные BW-302 и терминал EDI-2000 представлены на рисунках 3 и 4.
Шпйй PLATFORM scale | |
MODEL |
BW-302 |
CAPACITY |
10kg (TTD |
WORK No. |
WD140122-S1 |
DATE |
2016 |
YAMATO |
SCALE CO.. LTD. |
AKASHI, JAPAN . |
Рисунок 3 - Маркировочная табличка весов BW-302
Max
e=d-
POWER SOURCE OPERATING POWER
MODEL
M i n
TARE I I
Zl V 50/60HZ
VA
Serial No.
YAMATO SCALE CO., LTD. MADE IN JAPAN
Рисунок 4 - Маркировочная табличка терминала EDI-2000
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается знаком поверки в виде наклейки, нанесенной на терминал EDI-2000.

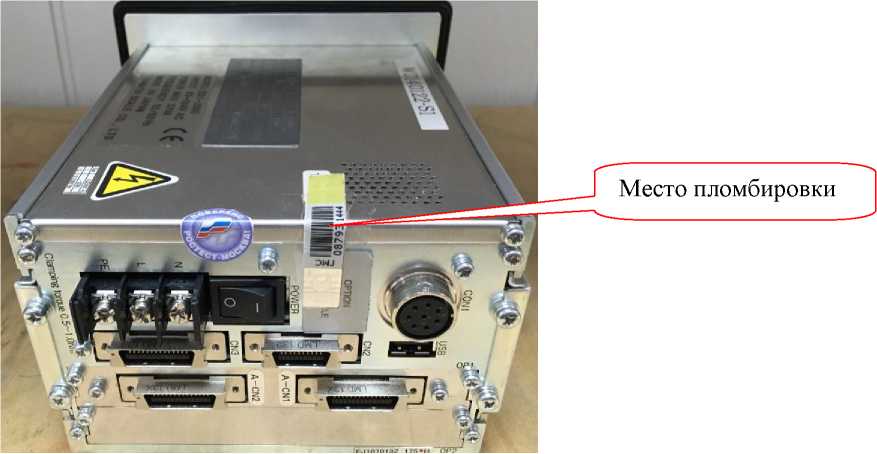

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5.
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки в виде наклейки
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ OIML R76-1-2011 |
средний (III) |
Максимальная нагрузка, Max, кг |
10 |
Минимальная нагрузка, Мт, кг |
0,02 |
Действительная цена деления, d, г |
1 |
Поверочный интервал, e, г |
1 |
Число поверочных интервалов, n |
10000 |
Пределы допускаемой погрешности при первичной поверке*, mpe Min < m < 500e 500e < m < 2000e 2000e < m < Max |
±0,5e ±1e ±1,5e |
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
Показания индикации массы, кг, не более |
Max+9e |
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Max, не более |
4 |
Диапазон первоначальной установки нуля, % от Max, не более |
20 |
Диапазон выборки массы тары (Т), % от Max |
от 0 до 100 |
*Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям допускаемых пределов погрешности при первичной поверке |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220 - 3232 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, В • А, не более |
57 |
Габаритные размеры ГПУ, мм, не более | |
- высота |
100 |
- ширина |
250 |
- длина |
500 |
Габаритные размеры терминала EDI-2000, мм, не более | |
- высота |
157 |
- ширина |
128 |
- длина |
185 |
Масса ГПУ, кг, не более |
15,8 |
Окончание таблицы 3
Наименование характеристики |
Значение |
Масса терминала EDI-2000, кг, не более |
2,1 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от 10 до 40 |
- относительная влажность, % |
80 |
Средний срок службы, лет |
10 |
Значение вероятности безотказной работы за 2000 ч при P(t) = 0,95 |
0,92 |
