Номер по Госреестру СИ: 66300-16
66300-16 Делители напряжения составные
(ДН-750пт)
Назначение средства измерений:
Делители напряжения составные ДН-750пт (далее по тексту - делители) предназначены для масштабного преобразования высоких фазных напряжений в напряжения для передачи сигналов информации на входы низковольтных измерительных приборов.

Внешний вид.
Делители напряжения составные
Рисунок № 1

Внешний вид.
Делители напряжения составные
Рисунок № 2

Внешний вид.
Делители напряжения составные
Рисунок № 3

Внешний вид.
Делители напряжения составные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к делителям напряжения составным ДН-750пт
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ТУ 4229-015-75617971-2016 «Технические условия. Делители напряжения составные ДН-750пт»
Поверка
Поверкаосуществляется по документу РТ-МП-3573-551-2016 «ГСИ. Делители напряжения составные ДН-750пт. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.11.2016 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.746-2011, диапазон воспроизведения коэффициента масштабного преобразования напряжения от 3/^3 до 500/^3 кВ, пределы допускаемой основной относительной погрешности от ±0,01 до ±0,02 %, угол масштабного преобразования от минус 1 до плюс 1, пределы допускаемой основной абсолютной погрешности ±1,0';
- государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты (регистрационный номер ГЭТ 175-2009);
- прибор сравнения КНТ-05 (регистрационный номер 37854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
ООО Научно-производственное предприятие «Диатранс» (ООО НПП «Диатранс»)
ИНН 7728538485
Адрес: 117342, г. Москва, ул. Введенского, д. 11, корп. 2, кв. 90
Телефон: +7 (929) 542-9409
Е-mail: vaturkot@yandex. ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия делителей основан на методе емкостно-омического деления высокого напряжения.
Делители ДН-750пт состоят из четырех модулей высоковольтного преобразователя, опоры, электростатических экранов и блока коррекции БК-1. Каждый модуль преобразователя представляет собой диэлектрический корпус с металлическими фланцами, в который помещены резистивно-емкостные сборки. Во фланцах предусмотрены отверстия для охлаждения резистивно-емкостных сборок. В плече низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.
Блок коррекции представляет собой электронный прибор в металлическом корпусе, на передней панели которого расположены органы управления и индикации, а на задней панели -разъем сетевого питания, входные клеммы для получения сигнала от преобразователя и выходные клеммы для передачи сигнала на входы низковольтных измерительных приборов.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и нанесения знака поверки представлена на рисунке 2.

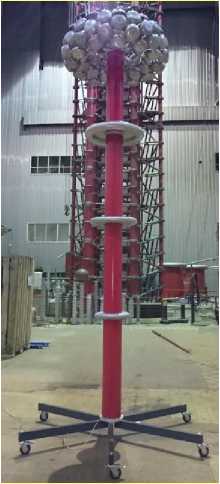

Рисунок 1 - Общий вид средства измерений

Рисунок 2 - Схема пломбировки от несанкционированного доступа (А и Б)

Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
С блоком коррекции БК-1 | |
Номинальные первичные напряжения, кВ |
330/^3 500/\3 750/\3 |
Номинальное вторичное напряжение, В |
100/\3 |
Номинальная частота переменного тока, Гц |
50 |
Диапазоны преобразований напряжения переменного тока, кВ
|
от 150 до 230 от 230 до 350 от 350 до 525 |
Номинальные коэффициенты масштабного преобразования
|
3300 5000 7500 |
Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, % |
±0,05 |
Пределы допускаемой основной абсолютной погрешности угла фазового сдвига, ...' |
±2,0 |
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,56 |
Без блока коррекции БК-1 | |
Диапазон преобразования напряжения переменного тока, кВ |
от 10 до 500 |
Номинальная частота переменного тока, Гц |
50 |
Диапазон вторичных напряжений, В |
от 2 до 100 |
Номинальный коэффициент масштабного преобразования |
5000 |
Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, % |
±1,0 |
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,56 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания блока коррекции: | |
- напряжения переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность блока коррекции БК-1, В •А, не более |
30 |
Габаритные размеры средства измерений, мм, не более блока коррекции БК-1: | |
- высота |
110 |
- ширина |
280 |
- длина |
280 |
делителя: | |
- высота |
4800 |
- ширина |
1300 |
- длина |
2000 |
Масса, кг, не более: | |
- блока коррекции |
3 |
- делителя |
160 |
Нормальные условия применения: | |
- температура окружающей среды, оС |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от +5 до +40 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Средний срок службы, лет |
8 |
Средняя наработка на отказ, ч, не менее |
7000 |
