Номер по Госреестру СИ: 38863-14
38863-14 Измерители проводимости
(ИПМ-1)
Назначение средства измерений:
Измерители проводимости ИПМ-1 предназначены для измерения электрической проводимости проб трансформаторных масел в измерительной ячейке.
Внешний вид.
Измерители проводимости
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.02.2019
Номер записи - 126309
ID в реестре СИ - 348709
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, ИПН-1, ИПМ-1, ИМП-1, -,
Производитель
Изготовитель - ООО НПП "Диатранс"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 8
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 693 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители проводимости (ИПМ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО НПП "Диатранс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25058-03 01.07.2012 |
Мосты переменного тока высоковольтные, МЕП-4СА ООО НПП "Диатранс" (РОССИЯ г.Москва) |
3 года | |
|
26301-04 01.01.2014 |
Измерители постоянных и переменных напряжений, ИПН-2э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год; с 2008 г. - 2 года |
|
26301-14 26.02.2019 |
Измерители постоянных и переменных напряжений, ИПН-2э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
26544-08 01.07.2013 |
Делители напряжения, ДН ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
31973-06 |
Делители напряжения, ДН-80пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
1 год | |
|
33620-06 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
33620-06 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
1 год | |
|
33621-06 |
Делители напряжения, ДН-80пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
1 год | |
|
35186-07 07.06.2022 |
Мосты переменного тока высоковольтные, МЕП-5СА ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
3 года |
|
36907-08 |
Делители напряжения, ДН-400э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
36908-08 |
Делители напряжения, ДН-300э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
38863-08 01.10.2013 |
Измерители электропроводности трансформаторных масел, ИПМ-1 ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
38863-14 26.02.2019 |
Измерители проводимости, ИПМ-1 ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
47003-11 |
Делитель напряжения, ДН-500-250э ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
47310-11 |
Делители напряжения составные, ДН-500пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
48627-11 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
49930-12 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
53115-13 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
57366-14 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
62876-15 |
Делители напряжения составные, ДН-160пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
66300-16 |
Делители напряжения составные, ДН-750пт ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
66745-17 27.02.2022 |
Делители напряжения составные, ДН-160пт/2 ООО НПП "Диатранс" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Измерители проводимости (ИПМ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители проводимости (ИПМ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3595 | 5049 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7583 | 5049 |
|
ФБУ Тюменский ЦСМ Тюменская область |
3968 | 5049 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку измерителя методом трафаретной печати, на титульный лист руководства по эксплуатации - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации 4221-010-75617971-2013 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям проводимости ИПМ-1
-
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
3. ГОСТ 6581-75. Материалы электроизоляционные жидкие. Методы электрических испытаний.
-
4. ТУ 4221-010-75617971-2013 «Измерители проводимости ИПМ-1. Технические условия».
Поверка
Поверкаосуществляется в соответствии с документом МП 38863-14 «Измерители проводимости ИПМ-1. Методика поверки», утвержденным ФГУП «ВНИИМС » 31 октября 2013 года.
Основные средства поверки приведены в таблице 2 Таблица 2 - Основные средства поверки.
|
Тип оборудования |
Требуемый диапазон |
Погрешность, не более |
|
Мультиметр цифровой Keithly 2002 |
до 1000 В |
± 0,02 % |
|
Магазин сопротивлений RCB-3 |
106 ...5-1011, Ом |
± 1% |
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Измерители проводимости ИПМ-1 (далее - измерители) работают по принципу измерения силы тока через измерительную ячейку с пробой трансформаторного масла при заданной величине приложенного напряжения постоянного тока.
Измеренное значение электрической проводимости воспроизводится на цифровом дисплее.
По параметрам использованной измерительной ячейки и формулам ГОСТ 6581-75 значение электрической проводимости может быть пересчитано в удельное объемное электрическое сопротивление пробы.
Конструктивно измеритель выполнен в настольном экранирующем корпусе.
На лицевой панели измерителя размещены жидкокристаллический цифровой дисплей, кнопка управления и светодиодный индикатор перегрузки по току, на торцевой панели корпуса размещены входной и выходной разъемы.
Питание измерителя - от сети переменного тока через адаптер или от встроенной гальванической батареи.
место
пломбирования

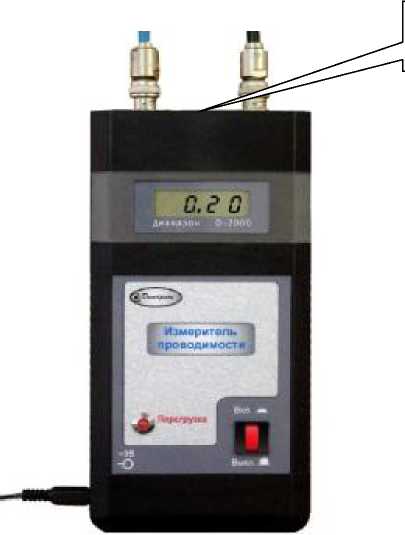

Рис.1. Общий вид измерителя проводимости ИПМ-1.
Комплект поставки измерителей приведен в таблице 1. Таблица 1 - Комплект поставки измерителей.
|
Наименование |
Количество, шт. |
|
1 Измеритель проводимости ИПМ-1 |
1 |
|
2 Адаптер (источник) питания |
1 |
|
3 Батарея питания |
1 |
|
Наименование |
Количество, шт. |
|
4 Комплект кабелей |
1 |
|
5 Комплект калибровочных резисторов |
1 |
|
6 Чемодан укладочный |
1 |
|
7 Руководство по эксплуатации |
1 |
|
8 Паспорт |
1 |
|
9 Методика поверки |
1 |
|
10 Транспортная тара |
1 |
Диапазон измеряемых значений электрической проводимости, См .......... от 10-9 до 10-12
Значение испытательного напряжения постоянного тока на выходе прибора, В
Пределы допускаемой основной относительной погрешности измерения электрической проводимости, %
Пределы допускаемой дополнительной погрешности измерения электрической проводимости, обусловленные влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5...+40) °С не превышает 100 % от пределов допускаемой относительной основной погрешности.
Пределы допускаемой дополнительной погрешности величины испытательного напряжения постоянного тока на выходе прибора, обусловленные влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 . +40) °С не превышает 100 %
от пределов допускаемой относительной основной погрешности. Адаптер (источник) питания от сети переменного тока:
-
- напряжение, В .................................................................................................. от 198 до 242
-
- частота сети, Гц ......................... от 45 до 65
Напряжение питания внутренней батареи, В ............. от 5,6 до 9
Время установления рабочего режима измерений, с, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Габаритные размеры, мм, не более................................................... 205x100x40
Нормальные условия применения:
-
- температура окружающего воздуха, °С ...................................................................... 20 ± 5
-
- относительная влажность воздуха, %
-
- атмосферное давление, мм рт. ст..............................................................................630-800
Рабочие условия применения:
-
- относительная влажность воздуха, % ..............................................................80 при 25 °С
-
- атмосферное давление, мм рт. ст..............................................................................630-800
