Номер по Госреестру СИ: 35186-07
35186-07 Мосты переменного тока высоковольтные
(МЕП-5СА)
Назначение средства измерений:
Мосты переменного тока МЕП-5СА (далее по тексту - мосты) предназначены для измерения:
- электрической емкости (Cx);
- тангенса угла диэлектрических потерь (tgd);
- электрического напряжения (U) и частоты переменного тока (f).
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Системное ПО (встроенное) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Таблица 1 - Характеристики программного обеспечения
Наименование ПО |
Идентификационное наименова-ние ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентифика тора ПО |
SPK.txt |
SPK |
ver.2.26 |
d4b886a581a6dae41c6ece05 83f0438f |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
1

1

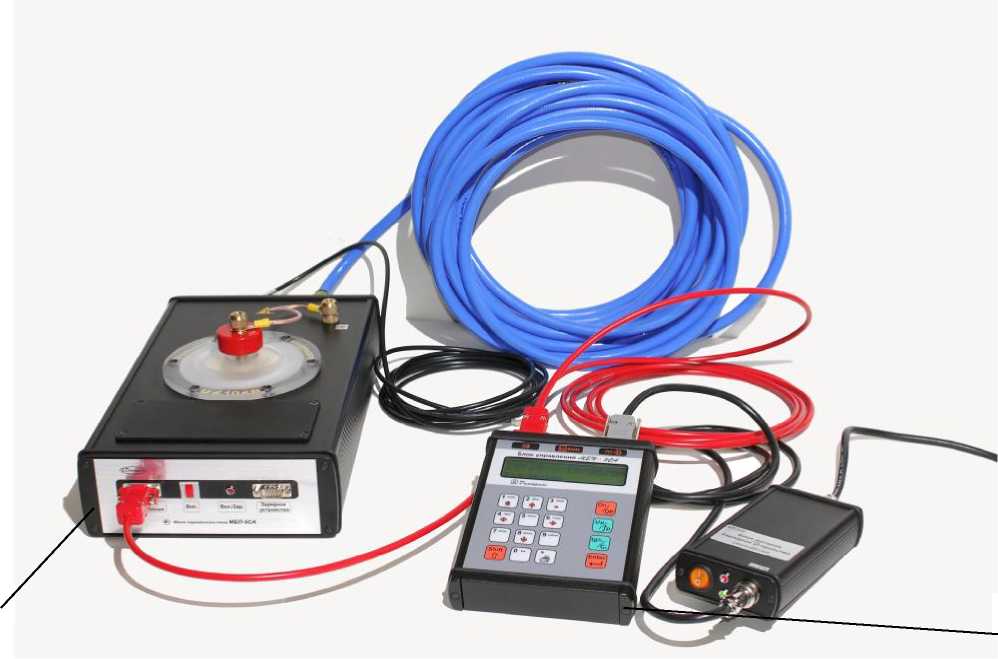

Рисунок 1 - Внешний вид и схема пломбирования от несанкционированного доступа
(1 - Место для нанесения оттиска клейм)
Знак утверждения типа
Знак утверждения типананосится на корпус измерительного блока или блока управления наклейкой и на титульном листе паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации 4221-001-75617971-2007 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мостам переменного тока высоковольтным МЕП-5СА-
1. ГОСТ 30421-96 "Измерители электрической емкости, активного сопротивления и тангенса угла потерь высоковольтные. Общие технические условия.
-
2. ТУ 4221-001-75617971-2007 Мосты переменного тока высоковольтные МЕП-5СА. Технические условия.
Поверка
Поверкаосуществляется в соответствии с документом МП 35186-07 "Мосты переменного тока высоковольтные МЕП-5СА. Методика поверки", утвержденным с ГЦИ СИ ФГУП «ВНИИМС» в мае 2007 года.
Основные средства поверки приведены в таблице 2.
Таблица 2 - Основные средства поверки
Наименование и тип средства поверки |
Требуемые характеристики |
меры емкости Р597 |
В диапазоне емкостей от 10 пФ до 4000 пФ, при 50 Гц погрешности не хуже 5С = ± (0,02 + 0,1/С ) %; AtgS = ± 540’5; в диапазоне от 10 нФ до 100 нФ, 5С = ± 0,03 %; Atgg = ± 140’4 |
составные меры тангенса угла потерь на основе мер Р597 и резисторов С2-29 |
Составные меры тангенсов угла потерь по ГОСТ 8.294 на базе меры Р597 номиналом 100 нФ, шунтируемой резисторами типа С2-29 для получения значений tgS близких 0,001; 0,01; 0,1; 0,3; 1,0 с погрешностями при 50 Гц Atgg = ± (3-10"5+0,01tg5) |
Изготовитель
ООО Научно-производственное предприятие «Диатранс» (ООО НПП «Диатранс»), г. Москва.Адрес: 117342, г. Москва, ул. Введенского, д. 11, корп. 2, кв. 90.
тел. (495) 361-93-84, факс (495) 361-90-67
E-mail: turkot@vei.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Мосты МЕП-5СА работают по схеме Шеринга с применением внешнего источника высоких напряжений, внешнего или встроенного эталонного конденсатора. Все элементы моста помещены в экранированные корпуса. При работе моста по «прямой» схеме к измерительному блоку подключаются низковольтные выводы от объекта испытаний и эталонного конденсатора, а при работе по «перевернутой» схеме измерительный блок находится под потенциалом, не превышающим значения 10 кВ напряжения промышленной частоты. В обоих случаях автоматическое управление работой моста осуществляется блоком управления, присоединяемым к измерительному модулю волоконно-оптическим кабелем. В блоке управления имеется последовательный интерфейсный порт (RS 232) для связи с ПК, использование которого расширяет возможности по сохранению и обработке результатов измерений с помощью стандартных программ.
-
- измерительный блок (БИ) - 1 шт.;
-
- блок управления (БУ) - 1 шт.;
-
- зарядно-питающее устройство (ЗПУ) - 1 шт.;
-
- комплект кабелей - 1 комплект;
-
- сумка укладочная- 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- диск инсталляционный - 1 шт.;
-
- паспорт - 1 шт.;
-
- методика поверки- 1 шт.;
Диапазоны измеряемых величин. емкостей:
-
- при работе с внешним эталонным конденсатором, пФ 20 ... 106
-
- при работе со встроенным эталонным конденсатором, пФ 20 ... 105
-
- при измерении диапазон измеряемых значений емкостей разбивается на четыре поддиапазона (далее п/д) в ручном или автоматическом режиме:
-
1- й п/д - от Со/10 до С0х10 ;
-
2- й п/д - от С0х10 до С0х100;
-
3- й п/д - от С0х100 до С0х1000;
-
4- й п/д - от С0х1000 до С0х10000;
где С0 - значение емкости эталонного конденсатора, пФ
Диапазон измеряемых значений тангенса угла потерь tgdx 1 • 10-4... 1,0
Наибольшее рабочее напряжение, измеряемое мостом, определяется параметрами используемого эталонного конденсатора. При работе со встроенным эталонным конденсатором наибольшее рабочее напряжение составляет 10 кВ.
Номинальная частота рабочего напряжения, Гц 48,8 - 61,2
Диапазон допустимых значений силы тока в цепи объекта измерений - от 0,5 мкА до 0,5 А.
Диапазон допустимых значений силы тока в цепи эталонного конденсатора - от 10 мкА до 10 мА.
Диапазон допустимых значений емкости внешнего эталонного конденсатора - от 10 пФ до 10000 пФ.
Пределы допускаемых основных погрешностей измерений.
-
- Нормированы с учетом влияния программного обеспечения.
-
- Пределы основной погрешности эталонным конденсатором, %,
измерения емкостей при работе с внешним
± ( 0,05 + 10N-4 • С0/Сх) |
при |
± ( 0,15 + 10N-4 • С0/Сх) |
при |
± ( 0,5 + 10N-4 • С0/Сх) |
при |
± ( 1,5 + 10N-4 • С0/Сх) |
при |
0,0001< tgdx < 0,03;
0,03 < tgdx < 0,1;
0,1 < tgdx < 0,3;
0,3 < tgdx < 1,0.
емкостей при работе со встроенным
- Пределы основной погрешности измерения эталонным конденсатором, %,
± ( 0,1 + 10N-4 |
С0/Сх) |
при |
± ( 0,2 + 10N-4 |
С0/Сх) |
при |
± ( 0,6 + 10N-4 |
С0/Сх) |
при |
± ( 1,6 + 10N-4 |
С0/Сх) |
при |
0,0001< tgdx < 0,03;
0,03 < tgdx < 0,1;
0,1 < tgdx < 0,3;
0,3 < tgdx < 1,0.
где С0 - значение эталонной емкости; N - номер поддиапазона.
-
- Пределы основной погрешности измерения значений тангенса угла потерь tgdx при работе с внешним эталонным конденсатором при работе со встроенным эталонным конденсатором
± (2-10-4+0,05- tgdx)
± (з-10-4+0,05- tgdx)
± 1,5
± 0,1
-
- Значений рабочего напряжения, %
-
- Рабочей частоты, Гц
Напряжение питания:
Электропитание осуществляется от сети переменного тока частотой 50 Гц, напряжением (220±22) В с коэффициентом нелинейных искажений не более 5 % или от источника постоянного тока напряжением 12 В.
Масса максимальная: измерительного блока блока управления устройства зарядного
5,2 кг
0,5кг
0,35кг
350X210X80
160х135х30
175х80х35
2,5-10 4
8
5
15
Габаритные размеры, не более, мм: измерительного блока блока управления зарядно-питающего устройства
Средняя наработка на отказ, ч
Средний срок службы (без учета аккумулятора), лет Средний срок службы аккумулятора, лет Потребляемая мощность, не более, Вт
Климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Нормальные условия применения МЕП-5СА:
-
- номинальная температура окружающего воздуха плюс 20 °С;
-
- допускаемое отклонение температуры окружающего воздуха ±5 °С;
-
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа.
Рабочие условия применения ВАФ:
- температура окружающего воздуха от плюс 5 до плюс 40 °С;
- относительная влажность воздуха 90 % при 30 °С;
- атмосферное давление от 84 до 106,7 кПа.
