Номер по Госреестру СИ: 66130-16
66130-16 Машина испытательная универсальная гидравлическая
(HUT206D)
Назначение средства измерений:
Машина испытательная универсальная гидравлическая HUT206D (далее по тексту -машина) предназначена для измерения силы и перемещения при испытаниях образцов материалов на растяжение, сжатие, изгиб в режиме статического нагружения.
Внешний вид.
Машина испытательная универсальная гидравлическая
Рисунок № 1
Программное обеспечение
Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.
Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных и формировать и распечатывать протоколы испытаний.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ' |
ПО |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
TestPilot HUT |
Номер версии ПО |
2.0 и выше |
Цифровой идентификатор ПО |
0xE7694806 |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине испытательной универсальной гидравлической HUT206D
ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы «Shenzhen WANCE Testing Machine Co., Ltd», КНР.
Поверка
Поверкаосуществляется по документу РТ-МП-3422-445-2016 «Машина испытательная универсальная гидравлическая HUT206D. Методика поверки», утверждённому ФБУ «Ростест-Москва» 19.10.2016 г.
Основные средства поверки:
-
- динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
-
- система лазерная измерительная XL-80, Госреестр № 35362-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма «Shenzhen WANCE Testing Machine Co., Ltd»
Китайская Народная Республика (КНР)
No.9, Shuiku Road, Tangwei, Guangming District, Shenzhen, China
Тел.: + 86-755-23057996, Факс: + 86-755-23057995
www.wance.net
E-mail: sales@wance.net.cn
Заявитель
Общество с ограниченной ответственностью «Термо Техно Инжиниринг» (ООО «Термо Техно Инжиниринг»)
Юридический адрес: 129626, г. Москва, ул. Новоалексеевская, д. 20А, стр. 1 Почтовый адрес: 101000, Москва, Колпачный переулок, д. 9а, стр. 1 Тел./факс: +7(495)540-47-62 www.thermotechno.ru
E-mail: info@thermotechno.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)117418, г. Москва, Нахимовский проспект д.31
Тел.: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Машина содержит два измерительных канала: канал измерений силы и канал измерений перемещения поршня.
Конструктивно машина состоит из нагружающего устройства и контроллера, соединённого с компьютером. Нагружающее устройство состоит из испытательной рамы с четырьмя колоннами, основанием и неподвижной траверсой. К неподвижной траверсе крепится масляный гидравлический привод с подвижным поршнем, датчик перемещения поршня и верхний захват. К основанию крепится универсальный тензорезисторный датчик силы и нижний захват.

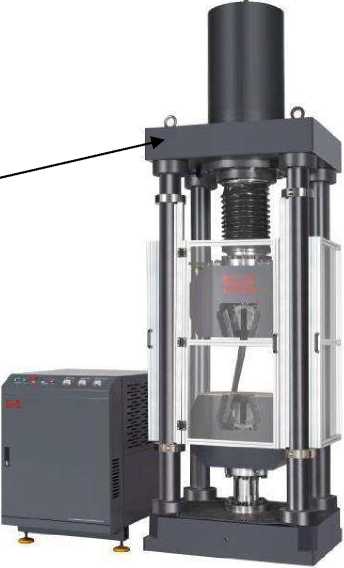

Внешний вид машины представлен на рисунке 1.
Место нанесения знака утверждения типа СИ
Рисунок 1 - Общий вид средства измерений
Испытываемый образец закрепляется между основанием и неподвижной траверсой в захватах или между сжимающими плитами. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на основании.
Датчик перемещения представляет собой электромагнитный преобразователь, который измеряет перемещение подвижного поршня, соответствующее деформации образца под воздействием приложенной нагрузки, и скорость перемещения поршня. Сигналы от датчиков силы и перемещения поступают на контроллер.
Контроллер предназначен для управления режимами работы машины и передачи измеренных значений силы и перемещения на компьютер с установленным программным обеспечением (ПО). Компьютер с ПО служит для управления работой машины, обработки, анализа и отображения результатов измерений, построения таблиц и статического расчёта.
Машина имеет защитное ограждение испытательной зоны.
Пломбировка машины не предусмотрена.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы, кН |
от 20 до 2000 |
Пределы допускаемой относительной погрешности измерений силы, % |
±1 |
Диапазон измерений перемещения, мм |
от 0 до 750 |
Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 2,5 мм включительно, мкм |
±50 |
Пределы допускаемой относительной погрешности измерений перемещения в диапазоне свыше 2,5 мм, % |
±0,5 |
Диапазон задания скорости перемещения, мм/мин |
от 0,1 до 200 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Размеры рабочего пространства (Ш*В*Г), мм |
900x800x450 |
Габаритные размеры (Ш*В*Г), мм, не более |
1220x4100x880 |
Масса, кг, не более |
9000 |
Напряжение питания переменного тока частотой 50 Гц, В |
400 |
Условия эксплуатации:
|
от +15 до +35 от 20 до 80 |
Средняя наработка на отказ, ч |
20000 |
