Номер по Госреестру СИ: 58841-14
58841-14 Машины испытательные универсальные
(ETM-C, ETM-D)
Назначение средства измерений:
Машины испытательные универсальные ETM-C, ETM-D (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Программное обеспечение
Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
TestPilot |
TestPilot ETM |
2.0 и выше |
0xe7694806 |
CRC 32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответству-
ет уровню “А” по МИ 3286-2010.

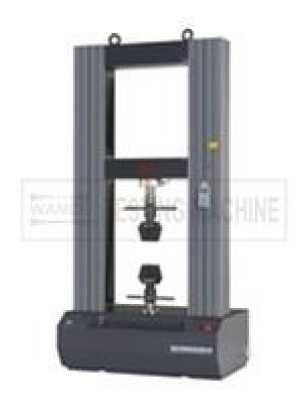

Рисунок 1. Общий вид машины испытательной универсальной ETM-C.

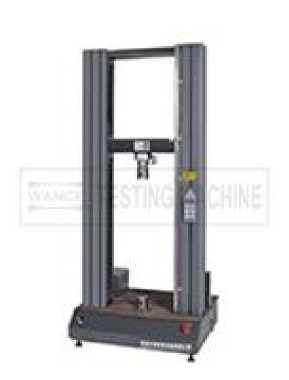

Рисунок 2. Общий вид машины испытательной универсальной ETM-D.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на лицевую панель машины методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе «Машины испытательные универсальные ETM-C, ETM-D. Руководство по эксплуатации».
Лист № 7 Всего листов 7
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным ETM-C, ETM-D
- ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»;
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50мкм»;
-
- ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»;
-
- Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по МП РТ 2148-2014 «Машины испытательные универсальные ETM-C,
ETM-D. Методика поверки», утверждённой ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 11.04.2014 г.
Основные средства поверки:
-
- динамометры ТМУ, разряд 2 по ГОСТ Р 8.663-09, основная погрешность ±0,12 %;
-
- система лазерная измерительная, основная погрешность ±0,5 мкм/м.
Изготовитель
Фирма «Shenzhen WANCE Testing Machine Co., Ltd», КНР,Fuxinfa Industrial Park, Liuxiandong, Xili, Nanshan District, Shenzhen, China, 518055.
Заявитель
Общество с Ограниченной Ответственностью «ИнжиниринговыйЦентр» (ООО «Инжиниринговый Центр»)
125373, г. Москва, Походный проезд, д.14, офис R202 Тел./ факс: +7(495)617-18-24 E-mail: info@lcec.ru
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»), регистрационный номер аттестата аккредитации № 30010-10 117418, г. Москва, Нахимовский проспект д.31Тел.: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96 E-mail: info@rostest.ru
Машины содержат два измерительных канала: канал измерений силы и канал измерений перемещения траверсы.
Конструктивно машины состоят из испытательной рамы со стальными направляющими колоннами, подвижной и неподвижной траверсы с захватами, датчика силы, датчика перемещения траверсы, блока управления и сбора данных и компьютера.
Испытываемый образец устанавливается в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе (в зависимости от модификации машины). Датчик перемещения измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных. Перемещение подвижной траверсы осуществляется от отдельного привода и позволяет изменять высоту рабочего пространства перемещения траверсы. Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и отображения значений величины силы и деформации. Измерительная информация из блока управления передается в персональный компьютер (ПК). Управление работой машины, обработка и анализ результатов измерений осуществляется программным обеспечением (ПО), установленным на ПК.
Конструкция корпуса машин обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Машины имеют порты для подключений дополнительных средств измерений (датчиков продольной и поперечной деформации).
Структура обозначения модификаций: ЕТМХХХ B Y Z, где:
ETM - электромеханическая испытательная машина, ХХХ - наибольшая предельная нагрузка в кН; B - вариант исполнения машины («С» - настольное исполнение, «D» - напольное исполнение); Y - относительная погрешность силоизмерителя («05» - относительная погрешность си-лоизмерителя ± 0,5 %, без обозначения - относительная погрешность силоизмерителя ± 1%); Z -вариант конструктивного исполнения рамы («Extended» - увеличенная высота рамы машины, «Dual» - две зоны для проведения испытаний, «Upper compression» - верхняя зона для испытаний не сжатие, «Upper tension» - верхняя зона для испытаний не растяжение).
Модификации машин испытательных универсальных ETM-C, ETM-D отличаются диапазоном и погрешностью измерений силы, диапазоном измерений перемещения траверсы, конструктивными особенностями исполнения рамы, габаритными размерами, массой.
Комплектность средства измерения приведена в таблице 4.
Таблица 4
Наименование |
Кол-во, шт |
Примечание |
Машина универсальная испытательная ETM-C, ETM-D |
1 |
Модификация по заказу |
CD с Руководством по эксплуатации и методикой поверки |
1 | |
CD с ПО |
1 |
машин испытательных универсальных ETM-C, ETM-D приведены в таблице 2 и таблице 3.
Лист № 3
Всего листов 7
Таблица 2
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещения траверсы, мм |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более | ||
ETM103C |
0,02 |
-1 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM103C Extended |
0,02 |
-1 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM103C Dual |
0,02 |
-1 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM103C Dual Extended |
0,02 |
-1 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM203C |
0,04 |
-2 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM203C Extended |
0,04~2 |
0- |
1400 |
2040 |
775 |
660 |
410 | |
ETM203C Dual |
0,04:2 |
0- |
1000 |
1802 |
775 |
660 |
440 | |
ETM203C Dual Extended |
0,04:2 |
0- |
1300 |
2102 |
775 |
660 |
450 | |
ETM503C |
0,1 |
-5 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM503C Extended |
0,1 |
-5 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM503C Dual |
0,1 |
-5 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM503C Dual Extended |
0,1 |
-5 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM104C |
0,2- |
10 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM104C Extended |
0,2- |
10 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM104C Dual |
0,2- |
10 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM104C Dual Extended |
0,2- |
10 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM204C |
0,4- |
20 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM204C Extended |
0,4- |
20 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM204C Dual |
0,4- |
20 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM204C Dual Extended |
0,4- |
20 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM304C |
0,6- |
30 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM304C Extended |
0,6- |
30 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM304C Dual |
0,6- |
30 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM304C Dual Extended |
0,6- |
30 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM504C |
1 - |
50 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM504C Extended |
1 - |
50 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM504C Dual |
1 - |
50 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM504C Dual Extended |
1 - |
50 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM504D |
1 - |
50 |
0- |
1150 |
2340 |
1145 |
765 |
1200 |
ETM504D Extended |
1 - |
50 |
0- |
1450 |
2640 |
1145 |
765 |
1210 |
ETM504D Dual Upper compression |
1-50 |
0-1050 |
2340 |
1145 |
765 |
1220 | ||
ETM504D Dual Extended Upper compression |
1-50 |
0-1350 |
2640 |
1145 |
765 |
1230 | ||
ETM504D Dual Upper tension |
1-50 |
0-1150 |
2340 |
1145 |
765 |
1220 | ||
ETM504D Dual Extended Upper tension |
1-50 |
0-1450 |
2640 |
1145 |
765 |
1230 | ||
ETM105D |
2-100 |
0-1150 |
2340 |
1145 |
765 |
1200 | ||
ETM105D Extended |
2-100 |
0-1450 |
2640 |
1145 |
765 |
1210 | ||
ETM105D Dual Upper compression |
2-100 |
0-1050 |
2340 |
1145 |
765 |
1220 | ||
ETM105D Dual Extended Upper compression |
2-100 |
0-1350 |
2640 |
1145 |
765 |
1230 |
ETM105D Dual Upper tension |
2-100 |
0-1150 |
2340 |
1145 |
765 |
1220 |
ETM105D Dual Extended Upper tension |
2-100 |
0-1450 |
2640 |
1145 |
765 |
1230 |
ETM205D |
4-100 |
0-1200 |
2600 |
1210 |
770 |
1500 |
ETM205D Extended |
4-100 |
0-1500 |
2900 |
1210 |
770 |
1510 |
ETM205D Dual Upper compression |
4-100 |
0-1150 |
2600 |
1210 |
770 |
1520 |
ETM205D Dual Extended Upper compression |
4-100 |
0-1450 |
2900 |
1210 |
770 |
1530 |
ETM205D Dual Upper tension |
4-100 |
0-1150 |
2600 |
1210 |
770 |
1520 |
ETM205D Dual Extended Upper tension |
4-100 |
0-1450 |
2900 |
1210 |
770 |
1530 |
ETM305D |
6-300 |
0-1200 |
2600 |
1210 |
770 |
1500 |
ETM305D Extended |
6-300 |
0-1500 |
2900 |
1210 |
770 |
1510 |
ETM305D Dual Upper compression |
6-300 |
0-1150 |
2600 |
1210 |
770 |
1520 |
ETM305D Dual Extended Upper compression |
6-300 |
0-1450 |
2900 |
1210 |
770 |
1530 |
ETM305D Dual Upper tension |
6-300 |
0-1150 |
2600 |
1210 |
770 |
1520 |
ETM305D Dual Extended Upper tension |
6-300 |
0-1450 |
2900 |
1210 |
770 |
1530 |
ETM505D Dual Upper compression |
10-500 |
0-1400 |
3000 |
1535 |
1175 |
2100 |
ETM505D Dual Extended Upper compression |
10-500 |
0-1700 |
3300 |
1535 |
1175 |
2130 |
ETM605D Dual Upper compression |
12-600 |
0-1400 |
3000 |
1535 |
1175 |
2100 |
ETM605D Dual Extended Upper compression |
12-600 |
0-1700 |
3300 |
1535 |
1175 |
2130 |
Пределы допускаемой относительной погрешности измерений силы, % |
± 1 | |||||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне (до 300 мкм), мкм |
± 3 | |||||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне (свыше 300 мкм), % |
± 0,5 |
Таблица 3
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещения траверсы, мм |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более | ||
ETM103C05 |
0,02- |
1 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM103C05 Extended |
0,02- |
1 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM103C05 Dual |
0,02- |
1 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM103C05 Dual Extended |
0,02- |
1 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM203C05 |
0,04- |
2 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM203C05 Extended |
0,04- |
2 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM203C05 Dual |
0,04- |
2 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM203C05 Dual Extended |
0,04- |
2 |
0 |
-1300 |
2102 |
775 |
660 |
450 |
ETM503C05 |
0,1-5 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM503C05 Extended |
0,1-5 |
0- |
1400 |
2040 |
775 |
660 |
410 | |
ETM503C05 Dual |
0,1-5 |
0- |
1000 |
1802 |
775 |
660 |
440 | |
ETM503C05 Dual Extended |
0,1-5 |
0- |
1300 |
2102 |
775 |
660 |
450 | |
ETM104C05 |
0,2- |
-10 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM104C05 Extended |
0,2- |
-10 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM104C05 Dual |
0,2- |
-10 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM104C05 Dual Extended |
0,2- |
-10 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM204C05 |
0,4- |
-20 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM204C05 Extended |
0,4- |
-20 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM204C05 Dual |
0,4- |
-20 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM204C05 Dual Extended |
0,4- |
-20 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM304C05 |
0,6- |
-30 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM304C05 Extended |
0,6- |
-30 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM304C05 Dual |
0,6- |
-30 |
0-1000 |
1802 |
775 |
660 |
440 | |
ETM304C05 Dual Extended |
0,6- |
-30 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM504C05 |
1- |
50 |
0- |
1100 |
1740 |
775 |
660 |
400 |
ETM504C05 Extended |
1- |
50 |
0- |
1400 |
2040 |
775 |
660 |
410 |
ETM504C05 Dual |
1- |
50 |
0- |
1000 |
1802 |
775 |
660 |
440 |
ETM504C05 Dual Extended |
1- |
50 |
0- |
1300 |
2102 |
775 |
660 |
450 |
ETM504D05 |
1- |
50 |
0- |
1150 |
2340 |
1145 |
765 |
1200 |
ETM504D05 Extended |
1- |
50 |
0- |
1450 |
2640 |
1145 |
765 |
1210 |
ETM504D05 Dual Upper compression |
1-50 |
0-1050 |
2340 |
1145 |
765 |
1220 | ||
ETM504D05 Dual Extended Upper compression |
1-50 |
0-1350 |
2640 |
1145 |
765 |
1230 | ||
ETM504D05 Dual Upper tension |
1-50 |
0-1150 |
2340 |
1145 |
765 |
1220 | ||
ETM504D05 Dual Extended Upper tension |
1-50 |
0-1450 |
2640 |
1145 |
765 |
1230 | ||
ETM105D05 |
2-100 |
0-1150 |
2340 |
1145 |
765 |
1200 | ||
ETM105D05 Extended |
2-100 |
0-1450 |
2640 |
1145 |
765 |
1210 | ||
ETM105D05 Dual Upper compression |
2-100 |
0-1050 |
2340 |
1145 |
765 |
1220 | ||
ETM105D05 Dual Extended Upper compression |
2-100 |
0-1350 |
2640 |
1145 |
765 |
1230 | ||
ETM105D05 Dual Upper tension |
2-100 |
0-1150 |
2340 |
1145 |
765 |
1220 | ||
ETM105D05 Dual Extended Upper tension |
2-100 |
0-1450 |
2640 |
1145 |
765 |
1230 | ||
ETM205D05 |
4-100 |
0-1200 |
2600 |
1210 |
770 |
1500 | ||
ETM205D05 Extended |
4-100 |
0-1500 |
2900 |
1210 |
770 |
1510 | ||
ETM205D05 Dual Upper compression |
4-100 |
0-1150 |
2600 |
1210 |
770 |
1520 | ||
ETM205D05 Dual Extended Upper compression |
4-100 |
0-1450 |
2900 |
1210 |
770 |
1530 | ||
ETM205D05 Dual Upper tension |
4-100 |
0-1150 |
2600 |
1210 |
770 |
1520 | ||
ETM205D05 Dual Extended Upper tension |
4-100 |
0-1450 |
2900 |
1210 |
770 |
1530 | ||
ETM305D05 |
6-300 |
0-1200 |
2600 |
1210 |
770 |
1500 |
ETM305D05 Extended |
6:300 |
0:1500 |
2900 |
1210 |
770 |
1510 |
ETM305D05 Dual Upper compression |
6:300 |
0:1150 |
2600 |
1210 |
770 |
1520 |
ETM305D05 Dual Extended Upper compression |
6:300 |
0:1450 |
2900 |
1210 |
770 |
1530 |
ETM305D05 Dual Upper tension |
6:300 |
0:1150 |
2600 |
1210 |
770 |
1520 |
ETM305D05 Dual Extended Upper tension |
6:300 |
0:1450 |
2900 |
1210 |
770 |
1530 |
ETM505D05 Dual Upper compression |
10:500 |
0:1400 |
3000 |
1535 |
1175 |
2100 |
ETM505D05 Dual Extended Upper compression |
10:500 |
0:1700 |
3300 |
1535 |
1175 |
2130 |
ETM605D05 Dual Upper compression |
12:600 |
0:1400 |
3000 |
1535 |
1175 |
2100 |
ETM605D05 Dual Extended Upper compression |
12:600 |
0:1700 |
3300 |
1535 |
1175 |
2130 |
Пределы допускаемой относительной погрешности измерений силы, % |
± 0,5 | |||||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне (до 300 мкм), мкм |
± 3 | |||||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне (свыше 300 мкм), % |
± 0,5 |
Условия эксплуатации:
-
- температура, °С 20±10
-
- относительная влажность, % 60±20
-
- атмосферное давление, кПа 86.. .106
