Назначение средства измерений:
Копры маятниковые PIT-G, PIT-H, PIT-C, PIT-D (далее - копры) предназначены для измерения энергии разрушения образцов при испытаниях материалов на ударную вязкость и изгиб.
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Внешний вид.
Копры маятниковые
Рисунок № 4
Внешний вид.
Копры маятниковые
Рисунок № 5
Программное обеспечение
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
TestPilot |
TestPilot_PIT |
2.0 и выше |
0x38e20fee |
CRC 32 |
Программное обеспечение (ПО) защищено от несанкционированного доступа паролями различных уровней доступа. Реализованы средства фиксации доступа в журнале событий. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу копров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы выполнения измерений копрами маятниковыми PIT-G, PIT-H, PIT-C, PIT-D приведены в документе «Копры маятниковые PIT-G, PIT-H, PIT-C, PIT-D. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым PIT-G, PIT-H, PIT-C, PIT-D
- ГОСТ 9454-78 «Металлы . Метод испытания на ударный изгиб при пониженной , ком -натной и повышенной температурах»;
- Техническая документация фирмы «Shenzhen WANCE Testing Machine Co., Ltd», КНР.
Поверка
Поверкаосуществляется в соответствии с документом МП РТ 2143-2014 «Копры маятниковые PIT-G,
PIT-H, PIT-C, PIT-D. Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 11 апреля 2014 г.
Основные средства поверки:
-
- Квадрант оптический, основная погрешность ±30";
-
- Секундомер механический, класс 2;
-
- Динамометр сжатия, разряд 2 по ГОСТ Р 8.663-09, основная погрешность ±0,12 %.
Лист № 5 Всего листов 5
Изготовитель
Fuxinfa Idustrial Park, Liuxianding, Xili, Nanshan District, Shenzhen, China, 518055
Заявитель
Центр» (ООО «Инжиниринговый Центр»)
125373, г. Москва, Походный проезд, д.14, офис R202
Тел./ факс: +7(495)617-18-24 E-mail: info@lcec.ru
Испытательный центр
117418, г. Москва, Нахимовский проспект д.31
Тел.: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96 E-mail: info@rostest.ru
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. С маятником связан датчик угла поворота на базе фотоэлектрического преобразователя, регистрирующий начальный и конечный углы поворота маятника. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.
Конструктивно копры состоят из стойки с осью в подшипниках, маятника, закрепленного на оси с возможностью свободного поворота, опор образца, спускового механизма и аналогового и (или) цифрового отсчетного устройства. Спусковой механизм служит для удержания маятника на заданном угле, соответствующем значению от 20 до 100 % от номинального значения потенциальной энергии данного маятника, а также для сброса маятника при испытании. Копры оснащены электромеханическим приводом подъема маятника. Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны.
Для установки требуемого значения потенциальной энергии предусмотрена возможность задания соответствующего угла сброса маятника, а также установка одного из маятников, входящих в комплект поставки.
Блок управления с контроллером расположены в шкафу управления. Управление копром осуществляется с помощью панели управления; для задания параметров испытаний и обработки результатов измерений используется промышленный или персональный компьютер с установленным программным обеспечением.
Внешний вид копров маятниковых PIT-C приведен на рис. 1.

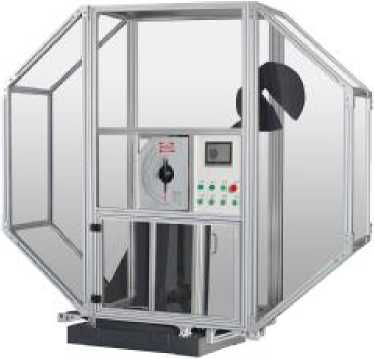

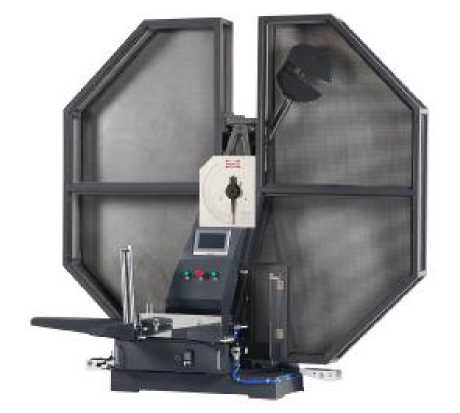

Рис. 1 Внешний вид копров маятниковых PIT-C

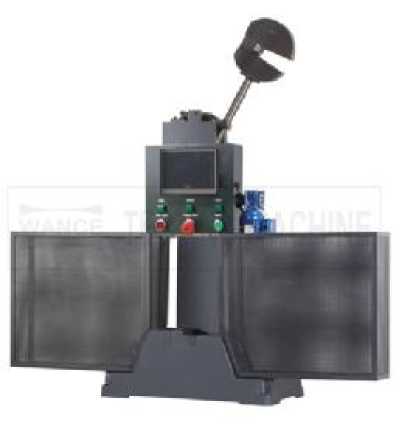

Внешний вид копров маятниковых PIT-D приведен на рис. 2.

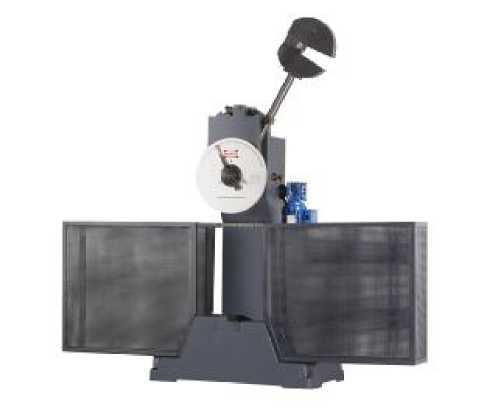

Рис. 3. Внешний вид копров маятниковых PIT-G

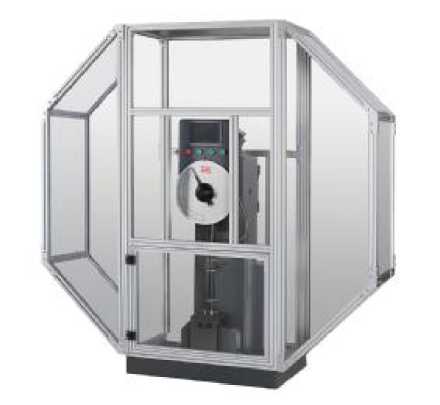

Внешний вид копров маятниковых PIT-H приведен на рис. 4.
Рис. 4. Внешний вид копров маятниковых PIT-H
Лист № 3
Всего листов 5
Копры выпускают в 16 модификациях, отличающихся способом управления, видом индикации показаний, номинальным значением потенциальной энергии сменного маятника, конструкцией, массой и габаритными размерами.
-
1. Копер маятниковый PIT 1 шт.
-
2. Защитное ограждение 1 шт
-
3. Персональный компьютер с программным обеспечением 1 шт**
-
4. Комплект маятников 1 комп.*
-
5. Комплект принадлежностей 1 комп.
-
6. Транспортировочный ящик 1 шт.
-
7. Руководство по эксплуатации «Копры маятниковые PIT-G, PIT-H, PIT-C, PIT-D.
Руководство по эксплуатации» 1 шт.
-
8. Методика поверки МП РТ 2143-2014 «Копры маятниковые PIT-G, PIT-H, PIT-C,
PIT-D. Методика поверки» 1 шт.
* - количество маятников в комплекте в зависимости от требований заказчика
** - в зависимости от модификации и требований заказчика
Таблица 1
Характеристика |
Модификация | ||
PIT452C-1, PIT452C-2, PIT452C-3, PIT452C-4, PIT452D-2, PIT452 D-3, PIT452 D-4, PIT452G-2, PIT452G-3, PIT452G-4 | |||
Номинальное значение потенциальной энергии маятника, Дж |
150 |
300 |
450 |
Допускаемое отклонение потенциальной энергии маятника от номинального значения, % |
±1 | ||
Диапазон измерения энергии, Дж |
15.120 |
30.240 |
45.360 |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±1,5 |
±3 |
±4,5 |
Потеря энергии при свободном качании маятника за половину полного колебания, не более, % |
0,5 | ||
Скорость маятника в момент удара, м/с |
5,24 ± 0,5 |
Таблица 2
Характеристика |
Модификация | |||
PIT752D-2, PIT752D-3, PIT752D-4, PIT752H-2, PIT752H-3, PIT752H-4 | ||||
Номинальное значение потенциальной энергии маятника, Дж |
300 |
450 |
600 |
750 |
Допускаемое отклонение потенциальной энергии маятника от номинального значения, % |
±1 | |||
Диапазон измерения энергии, Дж |
30.240 |
45.360 |
60.480 |
75.600 |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±3 |
±4,5 |
±6 |
±7,5 |
Потеря энергии при свободном качании маятника за половину полного колебания, не более, % |
0,5 |
Скорость маятника в момент удара, м/с |
5,24 ± 0,5 |
Таблица 3
Модификация |
Габаритные размеры (длина х ширина х высота), мм |
Масса, не более, кг |
PIT452C-1, PIT452C-2, PIT452C-3, PIT452C-4 |
1180х1020х1660 |
650 |
PIT452D-2, PIT452 D-3, PIT452 D-4, PIT752D-2, PIT752D-3, PIT752D-4 |
2125х835х2100 |
900 |
PIT452G-2, PIT452G-3, PIT452G-4 |
1960х680х2000 |
800 |
PIT752H-2, PIT752H-3, PIT752H-4 |
1960х680х2000 |
800 |
Условия эксплуатации:
-
- температура, °С 20 ± 10
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.. .106
