Номер по Госреестру СИ: 65527-16
65527-16 Трансформаторы тока
(LRB-500)
Назначение средства измерений:
Трансформаторы тока LRB-500 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на табличку трансформатора в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийуказаны в разделе «Общие сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока LRB-500ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
Изготовитель
Jiangsu Sieyuan Hertz Instrument Transformer Co., Ltd., КитайАдрес: 226500, No.5 West Huimin Road, Economic and Technological Development Zone, Rugao, China
Телефон: +86 (513) 87303636
Web-сайт: http://en.sieyuan.com/
E-mail: webmaster@sieyuan.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы сконструированы специально для установки в комплектные распределительные устройства элегазовые (далее по тексту - КРУЭ) и не являются обособленным конструктивным узлом. В качестве первичных обмоток используются токопроводы КРУЭ. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрическом основание. Выводы вторичных обмоток присоединены к контактам, смонтированным на клеммной колодке, которая помещена в металлический заземленный корпус на корпусе КРУЭ. Высоковольтная изоляция внутри трансформатора обеспечивается за счет заполнения элегазом под давлением. Рабочее давление контролируется датчиком плотности элегаза.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на табличку, которая крепится на корпус клеммной колодки.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

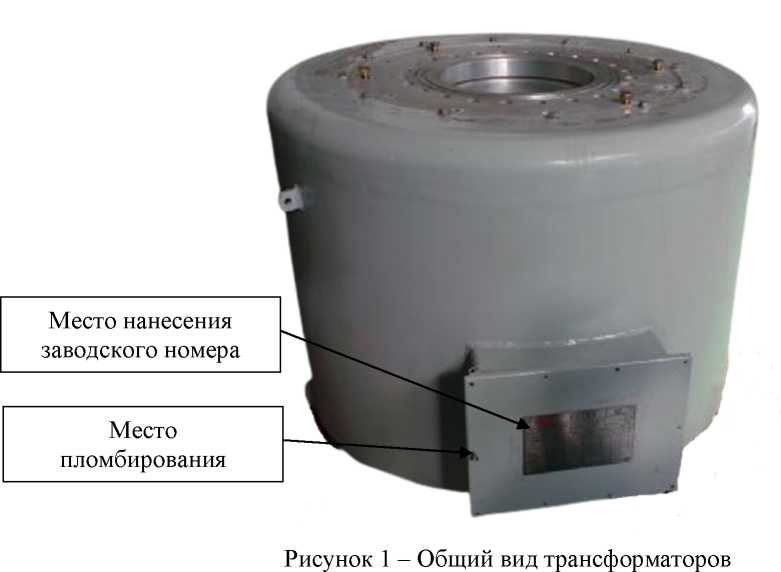

Общий вид трансформаторов с указанием мест нанесения заводского номера и места пломбирования представлен на рисунке 1.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
500 |
Наибольшее рабочее напряжение, кВ |
550 |
Номинальная частота переменного тока, Г ц |
50, 60 |
Номинальный первичный ток 11ном, А |
от 100 до 4000 |
Номинальный вторичный ток Ъном, А |
1; 5 |
Количество вторичных обмоток |
до 6 |
Классы точности вторичных обмоток по ГОСТ 7746-2015:
|
0,2; 0,2S; 0,5; 0,5S; 1; 3 5P, 10P |
Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR; 10PR; TPY; TPZ |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, ВА |
от 5 до 100 |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном |
от 5 до 10 |
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 10 до 60 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм: | |
- диаметр |
от 500 до 980 |
- высота |
от 600 до 1660 |
- глубина |
от 700 до 1010 |
Масса, кг, не более |
950 |
Рабочие условия измерений: | |
- температура окружающей среды, °С |
от -45 до +45 |
Климатическое исполнения по ГОСТ 15150-69 |
У3 |
