Номер по Госреестру СИ: 52910-13
52910-13 Трансформаторы напряжения
(JDCF-110)
Назначение средства измерений:
Трансформаторы напряжения JDCF-110 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в электрических сетях 110 кВ.

Внешний вид.

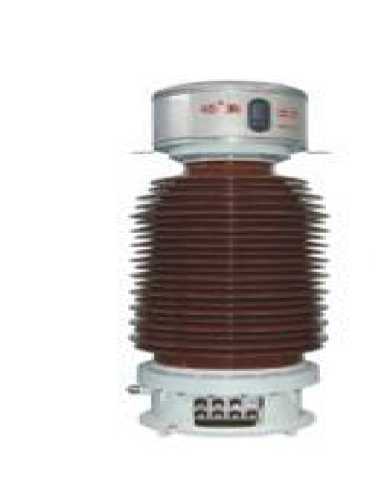

Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в Руководстве по эксплуатации «Трансформаторы напряжения JDCF-110» фирмы Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDCF-110:
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- осуществление торговли и товарообменных операций;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
-
- Трансформатор напряжения эталонный NVOS, номинальное первичное напряжение 110/Д класс точности 0,01.
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.Адрес: 119361, Москва, Г-361, ул. Озерная, 46, тел.(495) 437 55 77, факс(495) 437 56 66. e-mail: office@vniims.ru
Трансформаторы напряжения JDCF-110 представляют собой однофазные масштабные преобразователи индуктивного типа, у которых активная часть размещена в баке у основания.

Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Первичная обмотка изготавливается из
высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Имеется до трех основных вторичных обмоток - измерительных и (или) защитных и одна дополнительная. Все обмотки изолированы бумажно-масляной изоляцией и помещены в баке, заполненном маслом. Сердечники, набранные из листов электротехнической стали в виде замкнутых квадратов, имеют низкие потери. Наверху фарфорового изолятора расположена головка из нержавеющей стали с маслорасширителем. Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Трансформатор напряжения JDCF-110 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
- первичное напряжение, В |
110000/^3 |
- вторичные напряжения, В |
100/^3; 100 |
- наибольшее рабочее напряжение, кВ |
126 |
- классы точности измерительных обмоток |
0,2; 0,5 |
- классы точности защитных обмоток |
3Р; 6P |
- номинальные вторичные нагрузки | |
- обмотки для измерений, В^А |
от 5 до 200 |
- обмотки для защиты, В^А |
до 300 |
- доп. обмотка, В^А |
до 300 |
- номинальная частота, Гц |
50 |
- масса не более, кг |
695 |
- габаритные размеры, мм |
от 675x660x1820 |
до 675x660x2080 |
Климатическое исполнение УХЛ4 по ГОСТ 15150-69 в диапазоне от -60 до +45 °С.
