Номер по Госреестру СИ: 65402-16
65402-16 Расходомеры
(ISCO Signature)
Назначение средства измерений:
Расходомеры ISCO Signature (далее-расходомеры) предназначены для измерения скорости и уровня потока жидкости, вычисления объемного расхода и объема жидкости в безнапорных трубопроводах и открытых каналах.
Внешний вид.
Расходомеры
Рисунок № 1
Внешний вид.
Расходомеры
Рисунок № 2
Внешний вид.
Расходомеры
Рисунок № 3
Внешний вид.
Расходомеры
Рисунок № 4
Внешний вид.
Расходомеры
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.10.2026
Номер записи - 156773
ID в реестре СИ - 379173
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ISCO Signature, -,
Производитель
Изготовитель - Компания "Teledyne ISCO, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 41
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 26
Кол-во владельцев - 9
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1427 дн.
Приказы РСТ, где упоминается данный тип СИ
№2778 от 2018.12.27 О переоформлении свидетельства об утверждении типа средства измерений № 65402 "Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20" и внесении изменений в описание типа
№1611 от 2016.10.19 Об утверждении типов СИ (76 позиций)
№634 от 2021.04.29 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Расходомеры (ISCO Signature)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65402-16 Расходомеры (ISCO Signature) Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
52517-13 Расходомеры-счетчики ультразвуковые (ВЗЛЕТ РБП) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
|
65402-16 Расходомеры (ISCO Signature) Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
82112-21 Расходомеры ("ВоСток") Общество с ограниченной ответственностью "Аква-тэк СП" (ООО "Аква-тэк СП") (РОССИЯ г. Екатеринбург) |
Все средства измерений Общество с ограниченной ответственностью "Аква-тэк СП" (ООО "Аква-тэк СП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19389-06 01.10.2011 |
Расходомеры ультразвуковые, ISCO Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
19390-06 01.10.2011 |
Пробоотборники, ISCO 6700 (мод. ISCO 6700C, ISCO 6700RF, ISCO 6712) Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
65402-16 19.10.2026 |
Расходомеры, ISCO Signature Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
66325-16 30.12.2026 |
Расходомеры, ISCO Signature LaserFlow Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
75574-19 17.07.2024 |
Расходомеры ультразвуковые, ISCO мод. H-ADFM Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Расходомеры ("ВоСток")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 22 | 14 | 7 | 0 | 15 | 8 | 7 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 3 | 5 | 0 | 8 | 3 | 5 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Расходомеры ("ВоСток")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения | |
|
1 |
2 |
3 |
|
Наименование ПО |
ПО ISCO Signature |
ПО Flowlink |
|
Номер версии (идентификационный номер) ПО |
Не ниже V1.21 |
Не ниже «версия 5.1.5» |
Конструкция датчиков скорости и уровня является неразборной и исключает возможность несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «высокий».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Знак утверждения типа
Знак утверждения типананосят на эксплуатационную документацию типографским способом и на электронный блок Signature в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ISCO Signature
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация компании «Teledyne ISCO, Inc.», США.
Поверка
Поверкаосуществляется по документу МП 2550-0275-2016 «Расходомеры ISCO Signature. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июля 2016 г.
Основные средства поверки:
-рабочие эталоны 2 разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости» - установки проливные поверочные с диапазоном измерений скорости от 0,03 до 6,1 м/с и относительной погрешностью измерений скорости жидкости не более 0,3 %;
- установка уровнемерная УРГ-6000, регистрационный № 29565-05;
- рулетка измерительная металлическая 2- го класса точности по ГОСТ 7502-98
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Teledyne ISCO, Inc.», США
Адрес: 4700 Superior Street, Lincoln NE 68504
Tel. +86 402 464 0231
Заявитель
ООО «ТЕХНОАНАЛИТ»
ИНН 7724200617
Адрес: 105062, Москва, ул. Покровка, д. 42, стр. 5А
Телефон:+7(495) 258 2590; Факс: +7(495) 937 7040
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru; Адрес электронной почты: info@vniim.ru
Принцип действия расходомеров основан на методе «Площадь-Скорость» и «Уровень-расход».
Уровень потока жидкости определяется погружным дифференциальным датчиком TIENet 350, расположенными в одном неразборном корпусе с датчиком скорости, или (и) бесконтактным ультразвуковым датчиком TIENet 310, или (и) пузырьковым (дифференциальным) датчиком TIENet 330. Вычисление объемного расхода и объема жидкости выполняется в электронном блоке расходомера, на основании измеренных значений средней скорости и полученных от датчика уровня значений уровня потока, а также данных о геометрической форме и размерах створа измерений.
Средняя скорость потока жидкости определяется ультразвуковым датчиком непрерывного действия TIENet 350, использующим два ультразвуковых преобразователя: один - излучающий ультразвуковые сигналы, второй - принимающий сигналы, отраженные от частиц в потоке. Согласно эффекту Доплера, излучаемый и принимаемый сигналы имеют частотный сдвиг, пропорциональный скорости движения частиц в потоке.
Встроенный гидростатический (дифференциальный) преобразователь давления датчика TIENet 350 измеряет уровень жидкости. Преобразователь представляет собой
пьезорезистивный чип, который определяет разность давления между его внутренней и наружной сторонами. Наружная диафрагма из нержавеющей стали подвергается воздействию давления протока через каналы, которые находятся снизу датчика. Давление на наружной диафрагме далее передается на наружную сторону преобразователя давления. Внутренняя сторона преобразователя связана с атмосферой при помощи внутренней вентиляционной трубки, которая пролегает по всей длине кабеля датчика. Разность между давлениями, действующими на стороны преобразователя, является гидростатическим давлением, пропорциональным уровню протока.
Ультразвуковой датчик уровня TIENet 310 производит бесконтактное измерение уровня жидкости. Он состоит из корпуса с одним преобразователем, который является одновременно передатчиком и эхо-приемником импульса сигнала. Температурный датчик внутри корпуса измеряет температуру окружающего воздуха, и микропроцессор автоматически компенсирует любые связанные с изменением температуры изменения отношения «скорость-звук».
Пузырьковый (дифференциальный) датчик уровня TIENet 330 производит измерение давления, требуемого для продавливания пузырьков из конца погруженной в воду пузырьковой линии, напрямую зависит от гидростатического давления струйного течения на конце линии. Датчик давления внутри электронного блока Signature измеряет это давление и преобразует его в сигнал уровня, который расходомер использует для расчёта скорости потока и расхода.
Возможна эксплуатация расходомеров без датчика скорости, в этом случае осуществляется только измерение уровня жидкости.
Электронный блок Signature также используется для индикации, хранения и передачи информации.
Электронный блок Signature имеет жидкокристаллический дисплей, выходы 4-20 мА (опционально), частотные и цифровые (RS-485) выходы, USB - интерфейс, Ethernet (опционально), GSM - модем (опционально). Программирование осуществляется посредством клавиш управления на электронном блоке, а также с помощью ПК. Электронный блок Signature имеет возможность одновременного подключения до девяти датчиков.
На дисплее электронного блока Signature отображаются следующие значения измеряемых величин:
-объем накопительным итогом;
-текущий расход;
-средняя скорость;
-уровень;
-дата, время.
При установке датчиков модели TIENet 350 расходомера необходимо соблюдать длины прямых участков трубопровода. В обычных случаях требуется не менее 3Ду до и 2Ду после датчиков для безнапорных потоков, где Ду - внутренний диаметр трубопровода. В остальных случаях необходимо руководствоваться рекомендациями фирмы-изготовителя.
Датчики уровня TIENet 310 должны устанавливаться на расстоянии не менее 0,3 м (зона нечувствительности данных датчиков) от максимально возможного значения уровня воды в водоводе .
Датчики уровня TIENet 330 не имеют ограничений по длинам прямых участков трубопровода до и после места установки датчиков.
Внешний вид датчиков (скорости и уровня) и электронного блока представлен на рисунках 1-5. Все модели датчиков скорости и уровня имеют неразъемный корпус, поэтому пломбирование не производится. Пломбирование электронного блока производится путем установки пломбы на замке крышки корпуса.
Рисунок 1 - Комбинированный датчик скорости и уровня, модель TIENet 350
Рисунок 2 - Датчик уровня, модель TIENet 330

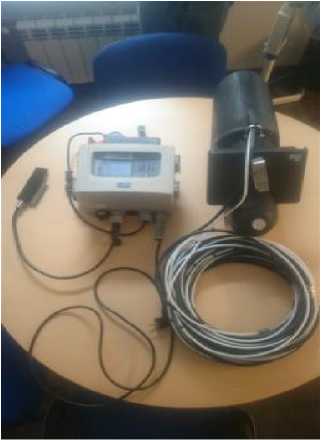

Рисунок 4 - Расходомер в сборе

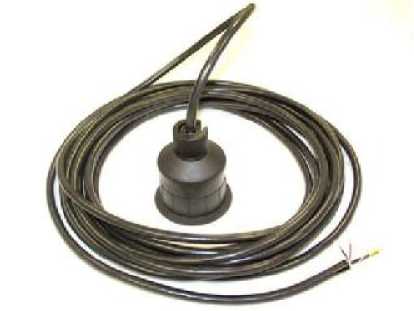

Рисунок 3 - Датчик уровня, модель TIENet 310

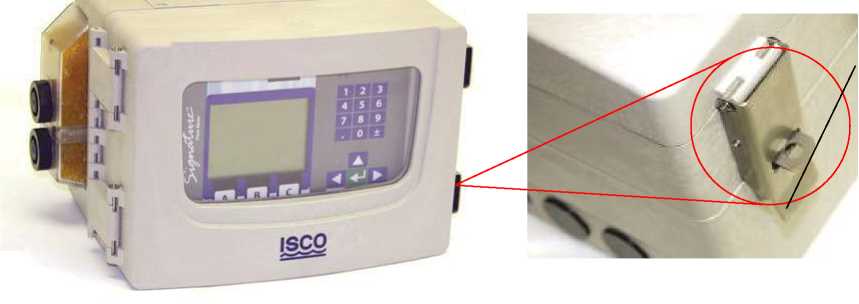

Место пломбиро вания
Рисунок 5 - Электронный блок Signature
Расходомер ISCO Signature* 1шт;
Руководство по эксплуатации 1экз.;
Диск с ПО FlowLink 1 шт.;
МП 2550-0275-2016 «Расходомеры ISCO Signature. Методика поверки» 1 экз.
*модели датчиков оговариваются при заказе.
Таблица 2
|
Наименование характеристики |
Значения характеристики |
|
Диапазон измерений средней скорости потока жидкости, м/с |
от -1,50 до -0,03 и от +0,03 до +6,10 |
|
Диапазон измерений уровня потока жидкости, (ультразвуковой датчик уровня TIENet 310), м* |
от 0,3 до 3,3 |
|
Диапазон измерений уровня потока жидкости, (гидростатический датчик уровня TIENet 350), по заказу, м |
от 0,025 до 1,200 от 0,76 до 3,05 |
|
Диапазон измерений уровня потока жидкости, (пузырьковый датчик уровня TIENet 330), м |
от 0,003 до 3,050 |
|
Пределы допускаемой относительной погрешности при измерении средней скорости потока жидкости датчиком скорости, dV, %
|
±2 ±0,6/V (где V - измеренное значение скорости потока жидкости, м/с) |
|
Пределы допускаемой приведенной погрешности при измерении уровня потока жидкости Н датчиками уровня, gH, % от верхнего предела диапазона измерений: Датчик уровня TIENet 330 Датчик уровня TIENet 350 |
±0,3 ±0,1 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня потока жидкости датчиком уровня TIENet 310 (при температуре воздуха 20±2 оС), дНосн., % от верхнего предела диапазона измерений |
±0,4 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня датчиком уровня TIENet 310, вызванной изменением температуры окружающего воздуха на 1 °С (в диапазоне температур от минус 40 °С до плюс 18 °С и от плюс 22 °С до плюс 85 °С), дНдоп., % от верхнего предела диапазона измерений |
±0,02 |
|
Наименование характеристики |
Значения характеристики |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % |
±t/s .2 + 8 1 ) dн=gн•Нв/Н Нв- верхний предел измерений датчика уровня, м Н- текущее значение уровня, м dH- пределы допускаемой относительной погрешности измерений датчика уровня, gH -пределы допускаемой приведенной погрешности измерений датчика уровня. |
|
Входной сигнал постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания переменного тока, В |
от 187 до 230 |
|
Напряжение питания постоянного тока, В |
12/24 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Масса, кг TIENet 310 TIENet 330 TIENet 350 Электронный блок Signature |
1,80 0,30 0,88 6,10 |
|
Габаритные размеры (диаметр/длина, высота, ширина), мм, не более TIENet 310 TIENet 330 TIENet 350 Электронный блок Signature |
91;102 1,7;7600 19; 33; 152 226; 310; 209 |
|
Диапазон рабочей температуры окружающей среды, оС |
от -20 до +60 |
|
Диапазон рабочей температуры жидкости, оС** |
от 0 до +70 |
|
Относительная влажность окружающего воздуха для электронного блока, %, не более |
100 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
|
Примечания * - с учетом зоны нечувствительности датчика, при условии, что датчики установлены на расстоянии не менее 0,30 м от максимально возможного уровня воды в канале или трубе ** - для датчиков TIENet 350 и TIENet 330, для остальных датчиков данный параметр не нормируется, так как датчики TIENet 310 являются бесконтактными. | |
