Номер по Госреестру СИ: 75574-19
75574-19 Расходомеры ультразвуковые
(ISCO мод. H-ADFM)
Назначение средства измерений:
Расходомеры ультразвуковые ISCO модели H-ADFM (далее - расходомеры) предназначены для измерений скорости и уровня потока жидкости, объемного расхода и объема жидкости в безнапорных трубопроводах, открытых каналах, колодцах, шахтах и водоемах.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 09.09.2019
Срок свидетельства - 17.07.2024
Номер записи - 172765
ID в реестре СИ - 718082
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Компания "Teledyne ISCO, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1695 от 2019.07.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры ультразвуковые (ISCO мод. H-ADFM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Teledyne ISCO, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19389-06 01.10.2011 |
Расходомеры ультразвуковые, ISCO Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
19390-06 01.10.2011 |
Пробоотборники, ISCO 6700 (мод. ISCO 6700C, ISCO 6700RF, ISCO 6712) Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
65402-16 19.10.2026 |
Расходомеры, ISCO Signature Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
66325-16 30.12.2026 |
Расходомеры, ISCO Signature LaserFlow Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
75574-19 17.07.2024 |
Расходомеры ультразвуковые, ISCO мод. H-ADFM Компания "Teledyne ISCO, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Кто поверяет Расходомеры ультразвуковые (ISCO мод. H-ADFM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Расходомеры ультразвуковые (ISCO мод. H-ADFM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные программного обеспечения первичных преобразователей и интерфейсного модуля приведены в таблице 1.
Лист № 3 Всего листов 5 Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |
|
ChannelMaster | ||
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
ISCO H-ADFM |
WinHADFM |
|
Номер версии (идентификационный номер) ПО |
не ниже СМ02.09 |
не ниже 1.03 |
|
Цифровой идентификатор ПО |
- |
а21Ь008е |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |
|
Примечание - Цифровые идентификаторы ПО приведены для файлов указанных здесь версий | ||
Конструкция ПП «H-ADFM» является неразборной и исключает возможность несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «средний».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым ISCO модели H-ADFM
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 8.486-83 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,005 до 25 м/с
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация компании «Teledyne ISCO, Inc.», США
Поверка
Поверкаосуществляется по документу МП 2550-0342-2019 «ГСИ. Расходомеры ультразвуковые ISCO модели H-ADFM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27.02.2019 г.
Основные средства поверки: система гидрометрическая эталонная автоматизированная ГЭАС (регистрационный № 46819-11);
рабочий эталон 2-го разряда по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 5 Всего листов 5
Изготовитель
Компания «Teledyne ISCO, Inc.», США
Адрес: 4700 Superior Street, Lincoln NE 68504 Телефон: +86 402 464 0231
Заявитель
ООО «ТЕХНОАНАЛИТ»
ИНН 7724200617 Адрес: 109316, г. Москва, Волгоградский проспект, д 42 Телефон: +7(495) 258 2590
Факс: +7 (495) 937 7040
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия расходомеров основан на применении импульсного метода Доплера, позволяющего измерять горизонтальное распределение скоростей внутри потока, поперек канала, с передачей данных о скоростном строении и характеристиках потока. Расходомеры имеют измерительные каналы (ИК) скорости и уровня потока жидкости. Измерение уровня потока жидкости осуществляется погружным ультразвуковым преобразователем уровня потока жидкости.
Расходомеры состоят из первичных преобразователей и интерфейсного модуля (опционально).
Монтаж первичного преобразователя «H-ADFM» (далее - ПП) производится на стороне канала или трубопровода с обеспечением свободного доступа, в случае необходимости проведения технического обслуживания, общий вид ПП изображен на рисунке 1. Первичный преобразователь ПП крепится на пластине из нержавеющей стали. В случае установки в трубопроводы круглого или U-образного сечения, применяются разжимные монтажные кольца. Измеренные значения и обработанные от ПП поступают на интерфейсный модуль «accQcomm» или компьютер с установленным программным обеспечением ПО WinHADFM для отображения показаний. Интерфейсный модуль «accQcomm» или компьютер с установленным программным обеспечением ПО WinHADFM также используются для индикации, хранения и передачи информации.
Общий вид интерфейсного модуля изображен на рисунке 2.
Расходомеры выпускаются в двух модификациях H-ADFM 1200 kHz, H-ADFM 600 kHz, отличающихся частотой применяемых ультразвуковых преобразователей ChannelMaster, диапазоном ширины канала в месте установки.
Интерфейсный модуль «accQcomm» имеет жидкокристаллический дисплей, выходы 4-20 мА, частотные и цифровые (RS-422, MODBUS 485) выходы, Ethernet (опционально). Программирование осуществляется с помощью ПК. Интерфейсный модуль «accQcomm» имеет возможность одновременного подключения до трех датчиков.
На дисплее интерфейсного модуля «accQcomm» отображаются следующие значения измеряемых величин:
-
- объем накопительным итогом;
-
- текущий расход;
-
- средняя скорость;
-
- уровень;
-
- дата, время.
При установке датчиков необходимо соблюдать требования к длинам прямых участков и минимальному уровню жидкости, изложенные в технической документации фирмы-изготовителя.

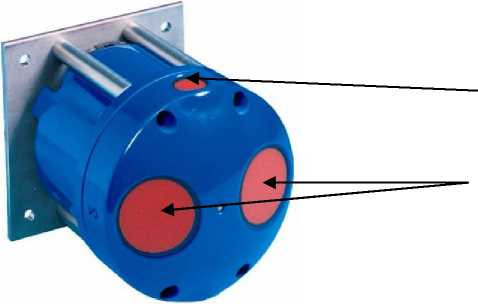

Б
А
Рисунок 1 - Общий вид датчика Ш1 «H-ADFM» «А» - устройство измерения скорости;
«Б» - устройство измерения уровня.

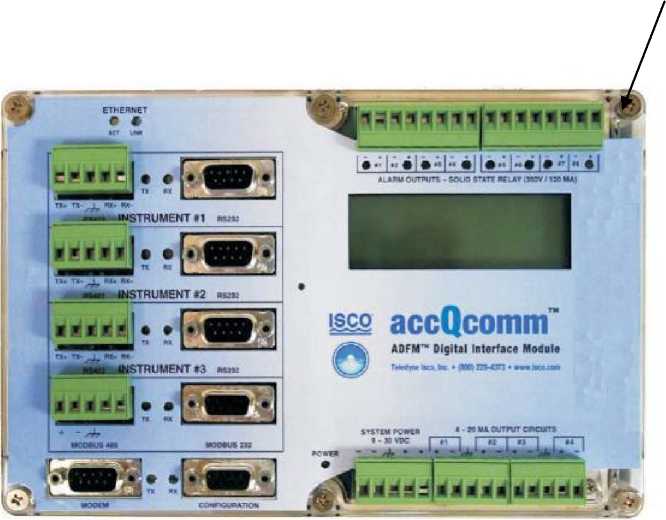

Место пломбирования
Рисунок 2 - Общий вид интерфейсного модуля «accQcomm» с указанием мест пломбирования
Таблица 4 - Комплектность расходомеров
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомеры ультразвуковые ISCO модели H-ADFM |
1 ед. |
модель по заказу | |
|
Программное обеспечение |
ПО WinHADFM |
1 ед | |
|
Программное обеспечение |
ПО accQcomm Сопйд |
1 экз. |
по заказу |
|
Монтажные устройства |
1 экз. |
по заказу | |
|
Кабель для подключения к ПК |
1 ед. |
по заказу | |
|
Транспортная упаковка |
1 ед. | ||
|
Руководство по эксплуатации |
1 экз. | ||
|
Методика поверки |
МП 2550-0342-2019 |
1 экз. |
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация расходомера | ||
|
H-ADFM 1200 kHz |
H-ADFM 600 kHz | |
|
Диапазон измерений скорости жидкости V, м/с |
от -5,0 до -0,05 от +0,05 до +5,0 | |
|
Пределы допускаемой относительной погрешности при измерении скорости жидкости V, в диапазоне свыше |0,12| м/с, % в диапазоне от |0,05| до |0,12| м/с включ, % |
±2,5 ±0,3/V | |
|
Диапазон измерений уровня, м |
от 0,1 до 9,0 |
от 0,1 до 10,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении уровня, % |
±0,25 | |
|
Пределы допускаемой относительной погрешности измерения объемного расхода и объема жидкости, % | ||
|
Примечания: 1 - 5у- пределы допускаемой относительной погрешности датчика скорости, %; 6н - пределы допускаемой приведенной к ВПИ погрешности датчика уровня, % | ||
Лист № 4 Всего листов 5 Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация расходомера | ||
|
H-ADFM 1200 kHz |
H-ADFM 600 kHz | |
|
Диапазон рабочей температуры жидкости, °С |
от -4 до +40 | |
|
Диапазон температур эксплуатации интерфейсного модуля «accQcomm», °С |
от 0 до +60 | |
|
Напряжение питания постоянного тока, В |
от 9 до 18 | |
|
Степень защиты корпуса |
IP68 | |
|
Габаритные размеры (высота; ширина; глубина), мм, не более |
183; 183; 189 | |
|
Масса, кг, не более |
3,4 |
4,8 |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка на отказ, ч, не менее |
60000 | |
