Номер по Госреестру СИ: 65184-16
65184-16 Детекторы радиоактивности для ВЭЖХ
(raytest Ramona Star)
Назначение средства измерений:
Детектор радиоактивности для ВЭЖХ «raytest Ramona Star» (далее по тексту детектор «Ramona») предназначен для измерения относительного изменения активности в потоке элюата при регистрации излучения радионуклидов меченых соединений, а также для измерения активности радионуклидов в компонентах разделяемой смеси (при наличии градуировок в соответствии с аттестованными методиками измерений).
Внешний вид.
Детекторы радиоактивности для ВЭЖХ
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.09.2026
Номер записи - 156530
ID в реестре СИ - 378930
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Elysia-raytest GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1317 от 2016.09.16 Об утверждении типов средств измерений
№1820 от 2021.08.23 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Детекторы радиоактивности для ВЭЖХ (raytest Ramona Star)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Elysia-raytest GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65184-16 16.09.2026 |
Детекторы радиоактивности для ВЭЖХ, raytest Ramona Star Фирма "Elysia-raytest GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74512-19 25.03.2024 |
Спектрометры энергии гамма-излучения многоканальные, MUCHA Star Фирма "Elysia-raytest GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74511-19 25.03.2024 |
Радиометры сканирующие для тонкослойной хроматографии, miniGITA Фирма "Elysia-raytest GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74599-19 01.04.2024 |
Детекторы радиоактивности для ВЭЖХ, GABI Nova Фирма "Elysia-raytest GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Детекторы радиоактивности для ВЭЖХ (raytest Ramona Star)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Детекторы радиоактивности для ВЭЖХ (raytest Ramona Star)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Детекторы радиоактивности для ВЭЖХ raytest Ramona Star. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к детекторам радиоактивности для ВЭЖХ raytest Ramona Star
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 23923-89 Средства измерений удельной активности радионуклидов. Общие технические требования и методы испытаний
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ Р 8.772-2011 ГСИ. Хроматографы аналитические жидкостные лабораторные. Методика поверки.
Поверка
Поверкаосуществляется по документу МП 2104-003-2015 «Детекторы радиоактивности для ВЭЖХ raytest Ramona Star. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 25 мая 2016 г.
Основное средство поверки:
рабочие эталоны 1-2-го разряда - растворы радионуклидов 3H, 14C по ГОСТ 8.033-96 c удельной активностью от 104 до 107 Бк/г, аттестованные с погрешностью не более ±6 %.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Изготовитель
Фирма Elysia-raytest GmbH, ГерманияАдрес: Benzstraee 4, D-75334 Straubenhardt, Germany
тел. +49 7082 9255-0
факс +49 7082 92554444
Заявитель
ООО «Интегралаб», г. Москва.
ИНН 7722752475
Адрес: 111116, г. Москва, ул. Энергетическая, д. 6.
Тел.: +7-495-783-66-63
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Тел. (812) 251-76-01, Факс(812) 713-01-14, e-mail: info@vniim.ru
Принцип работы детектора Ramona основан на поглощении энергии ионизирующей частицы в сцинтилляторе, высвечивании поглощенной энергии в виде световой вспышки и преобразовании энергии вспышки в электрический импульс, регистрируемый последующими электронными устройствами. Распределение импульсов во времени записывается в виде хроматограммы. Количество импульсов, зарегистрированных в пике выходного сигнала (площадь хро-матографичекого пика), пропорционально активности радионуклидов в элюате, прошедшем за это время через детектор.
Детектирующая система детектора Ramona представляет собой проточную сцинтилляционную кювету, установленную между фотокатодами двух ФЭУ, расположенных под углом 180° друг к другу. В детекторе Ramona предусмотрена возможность использования двух типов проточных кювет: проточные кюветы, заполненные частицами твердого сцинтиллятора, и кюветы, в которые подаются предварительно смешанные элюат и жидкий сцинтиллятор.
В качестве твердого сцинтиллятора используются гранулы стеклянного сцинтиллятора, сцинтиллятора на основе фторида кальция или оксида иттрия. Размеры гранул могут составлять от 10 мкм до 250 мкм, объем ячейки составляет от 3 мкл до 500 мкл.
Используемые типы жидкого сцинтиллятора выбираются в зависимости от физикохимических свойств элюата, объем кювет для жидкого сцинтиллятора может изменяться от 50 мкл до 2500 мкл.
Проточные сцинтилляционные кюветы предназначены для регистрации бета-излучающих радионуклидов в элюате. Также в детекторе может быть использована кювета на основе ортогерманата висмута (BGO) для регистрации гамма-излучения.
Проточные кюветы являются сменными, в детекторе предусмотрена легкая возможность смены кювет в зависимости от измерительной задачи. Фланец кюветы снабжен микрочипом для автоматического определения данных кюветы, таких как объем, тип сцинтиллятора и размер частиц.
Все измерительные и контролирующие электронные схемы детектора Ramona скомпонованы по модульному принципу и при необходимости легко могут быть заменены соответствующими сменными модулями.
Детектор Ramona может быть укомплектован дополнительным насосом «raytest Ramona Star HPLC-LS-piston pump» для подачи жидкого сцинтиллятора в измерительную ячейку.

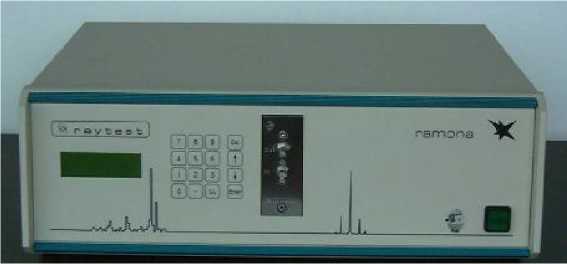

Рисунок 1 - Фотография внешнего вида детектора радиоактивности для ВЭЖХ raytest Ramona Star.
