Номер по Госреестру СИ: 65155-16
65155-16 Манекены головы и торса
(HATS 4128-С-001, HATS 4128-С-002)
Назначение средства измерений:
Манекены головы и торса HATS 4128-С-001, HATS 4128-С-002 (далее - манекены) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.

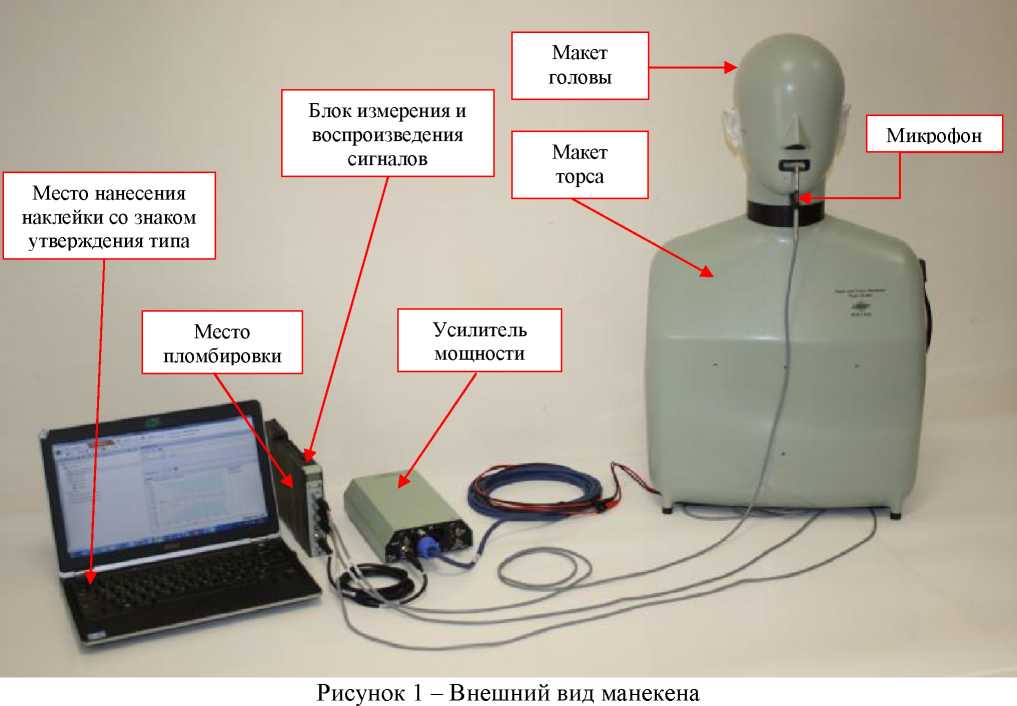

Внешний вид.
Манекены головы и торса
Рисунок № 1
Программное обеспечение
Для управления режимами работы манекенов и обработки измерительных сигналов применяется специальное ПО «8770», обеспечивающее управление работой манекенов в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
8770 |
Номер версии (идентификационный номер) ПО |
1.0 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель блока измерения и воспроизведения сигналов в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Манекены головы и торса HATS 4128-С-001, HATS 4128-С-002. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манекенам головы и торса HATS 4128-С-001, HATS 4128-С-002
ГОСТ 8.038-94 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 65155-16 «Манекены головы и торса HATS 4128-С-001, HATS 4128-С-002. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 19.07.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
-
- шумомер, анализатор спектра SVAN-945 (рег. № 22073-01);
-
- калибратор акустический 4231 (рег. № 15388-96);
-
- микрофон измерительный конденсаторный с капсюлем 4192 и усилителем предварительным 2669 (рег. № 15387-96);
-
- система для анализа сигналов многоканальная «PULSE» (рег. № 17590-10);
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
-
- мультиметр 34401А (рег. № 16500-97);
-
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): диапазон частот от 20 Гц до 199,9 кГц, пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений ±0,07 %.
Изготовитель
Компания «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания.
Юридический (почтовый) адрес: DK-2850, Naerum, Skodsborgvej 307, Denmark. Телефон: +45 77 41 20 00.
E-mail: info@bksv.com, web: www.bksv.com
Заявитель
Представительство компании «Брюль энд Къер Саунд энд Вайбрейшн Межемент А/С» (Дания).Юридический (почтовый) адрес: 119048, г. Москва, улица Усачева, д. 35, стр. 1.
ИНН 9909133639
Тел/факс: (495) 665-71-94, (495) 933-52-15
E-mail: bkmoscow@bksv.com, web: www.bksv.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru
Принцип действия основан на моделировании звукового поля, идентичному полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров манекена, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в манекен прибор «Искусственный рот» дает возможность создания звукового поля, которое имитирует звуковое поле человеческого голоса, а встроенный прибор «Искусственное ухо» (HATS 4128-С-001 имеет в составе прибор «Искусственное ухо» 4158-C, HATS 4128-С-002 имеет в составе приборы «Искусственное ухо» 4158-C и 4159-C) - для измерений параметров внешних источников звука.
Манекен состоит из макета головы со встроенными приборами «Искусственный рот» и «Искусственное ухо», установленного на достигающем до талии макете торса, измерительного (контрольного) микрофона, блока измерения и воспроизведения сигналов (система для анализа сигналов многоканальная PULSE, рег. № 17590-10), усилителя мощности и персонального компьютера со специальным программным обеспечением (ПО). Манекен может иметь дополнительные опции:
-
- канал измерения уровня звука с использованием выносного измерительного микрофона;
-
- устройство позиционирования телефонной трубки 4606.
Конструкция манекена является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Манекены специально сконструированы для испытаний наушников, слуховых аппаратов, мобильных и стационарных телефонов, устройств связи без помощи рук, средств защиты органов слуха, оценки качества громкоговорящей связи в кабине транспортного средства.
Геометрическая опорная точка определена средней точкой прямой, проходящей через центры отверстий ушного канала. Плоскость симметрии расположена перпендикулярно к упомянутой прямой и содержит геометрическую опорную точку. Манекен может устанавливаться на расположенных снизу ножках или закреплен на треножнике или поворотной платформе.
Внешний вид манекенов, схема пломбировки от несанкционированного доступа с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Таблица 3 - Комплект поставки
Наименование |
Количество |
Примечание |
Прибор «Искусственное ухо» 4158-C |
1 шт. | |
Прибор «Искусственное ухо» 4159-C |
1 шт. |
для HATS 4128-С-002 |
Прибор «Искусственный рот» |
1 шт. | |
Микрофон 4938 с предусилителем |
1 шт. | |
Система для анализа сигналов многоканальная PULSE |
1 шт. | |
Усилитель мощности 2735 |
1 шт. | |
Микрофон 4193 с предусилителем |
1 шт. |
опция |
Устройство позиционирования 4606 |
1 шт. |
опция |
Правая ушная раковина DZ-9769 |
1 шт. |
Продолжение таблицы 3
Левая ушная раковина DZ-9770 |
1 шт. | |
Персональный компьютер со специальным программным обеспечением |
1 шт. | |
Руководство по эксплуатации |
1 экз. |
по заказу |
Методика поверки |
1 экз. | |
Паспорт |
1 экз. |
манекенов приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Максимальный воспроизводимый уровень звукового давления (УЗД) в контрольной точке* прибора «Искусственный рот», дБ отн. 20 мкПа, не менее: | |
- в диапазоне частот от 100 до 200 Гц |
100 |
- в диапазоне частот свыше 200 Гц до 2 кГц |
110 |
- в диапазоне частот свыше 2 до 8 кГц |
100 |
Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности воспроизведения УЗД, дБ, | |
- в диапазоне частот от 100 до 2000 Гц |
1 |
- в диапазоне частот свыше 2000 Гц до 8 кГц |
2 |
Коэффициент нелинейных искажений при воспроизведении УЗД 94 дБ отн. 20 мкПа, %, не более: | |
- в диапазоне частот свыше 250 Гц до 8 кГц |
1 |
- в диапазоне частот от 200 до 250 Гц |
2 |
Рабочий диапазон частот измерительного канала (ИК) по уровню ±0,5 дБ, Гц |
от 10 до 20000 |
Коэффициент ослабления ИК на частоте 1 кГц, дБ, не более |
0,5 |
Уровень собственных шумов ИК при частотной коррекции А, дБ отн. 1 мкВ, не более |
8,5 |
Уровень чувствительности по звуковому давлению на частоте 1000 Гц микрофонов из состава прибора «Искусственное ухо», дБ отн. 1 В/Па |
от - 36,5 до - 39,5 |
Рабочий диапазон частот микрофонов из состава прибора «Искусственное ухо» при отклонении уровня чувствительности по звуковому давлению от значения на частоте 1000 Гц не более ±0,3 дБ, Гц |
от 100 до 10 000 |
Номинальные значения акустического импеданса прибора «Искусственное ухо» на частотах, дБ отн. 106 Па^с/м3: | |
100 Гц |
44,80±0,70 |
125 Гц |
42,90±0,70 |
160 Гц |
40,90±0,70 |
200 Гц |
39,00±0,60 |
250 Гц |
37,00±0,60 |
315 Гц |
35,00±0,60 |
400 Гц |
33,10±0,60 |
500 Гц |
31,10±0,30 |
630 Гц |
29,20±0,60 |
800 Гц |
27,30±0,60 |
1,0 кГц |
26,70±0,70 |
1,25 кГц |
26,40±0,70 |
1,6 кГц |
25,60±0,70 |
2,0 кГц |
24,30±0,80 |
2,5 кГц |
23,10±0,80 |
3,15 кГц |
22,00±0,90 |
4,0 кГц |
21,10±1,00 |
5,0 кГц |
20,40±1,20 |
Продолжение таблицы 2.
Наименование характеристики |
Значение характеристики |
6,3 кГц |
20,50±1,20 |
8,0 кГц |
20,80±1,70 |
10,0 кГц |
23,10±2,20 |
Номинальное значение резонансной частоты прибора «Искусственное ухо», кГц |
13,5±1,5 |
Канал измерения уровня звука с использованием выносного микрофона** | |
Рабочий диапазон частот, Гц |
от 20 до 20000 |
Класс точности по ГОСТ 17187-2010 |
1 |
Общие характеристики | |
Габаритные размеры (длинахширинахвысота), мм, не более: | |
- макет головы и торса |
383х410х695 |
- блок измерения и воспроизведения сигналов; |
248x27,5x132,6 |
- усилитель мощности |
240x130x60 |
Масса, кг, не более: | |
- макет головы и торса |
10 |
- блок измерения и воспроизведения сигналов |
0,75 |
- усилитель мощности |
0,65 |
Параметры электропитания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±2 |
Потребляемая мощность, В • А, не более |
60 |
Рабочие условия эксплуатации: | |
|
15 до 25 |
температуре 25 °С, %, не более; |
80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Примечания | |
* 2,5 см по оси прибора «Искусственный рот» от плоскости искусственных губ; | |
** дополнительная опция |
