Номер по Госреестру СИ: 71859-18
71859-18 Акселерометры трехосевые
(4535-В)
Назначение средства измерений:
Акселерометры трехосевые 4535-В (далее - акселерометры) предназначены для измерений виброускорения по трем взаимно перпендикулярным осям.

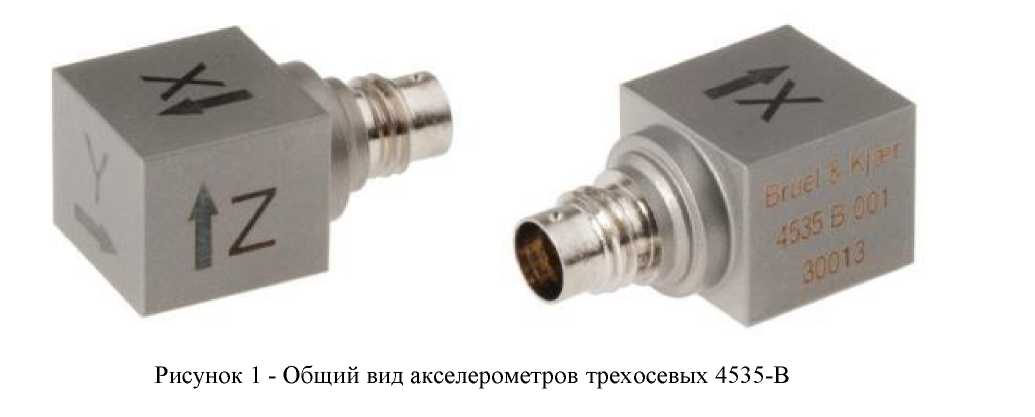

Внешний вид.
Акселерометры трехосевые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам трехосевым 4535-В
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2А04 Гц
Техническая документация фирмы «Bruel & Kjsr Sound & Vibration Measurement A/S»
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
- установка вибрационная поверочная 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки заносится в паспорт или на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Компания «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания
Юридический адрес: DK-2850 Nsrum, Denmark
Телефон: +4577412000, факс: +4545801405
Web-сайт: www.bksv.com; E-mail: info@bksv.com
Заявитель
Представительство Компании «Брюль энд Къер Саунд энд Вайбрейшн Межемент А/С» (Дания)
ИНН 9909133639
Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр.1
Телефон: +7 (495) 665-71-64, факс: +7 (495) 933-52-15
Web-сайт: www.bksv.ru; E-mail: bkmoscow@bksv.com
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон (факс): +7 (495) 504-15-11
Акселерометры представляют собой пьезоэлектрические преобразователи инерционного типа со встроенным усилителем заряда. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта. При вибрации объекта, на котором жестко закреплен акселерометр, инерционная масса испытывает действие силы, при этом пьезоэлемент подвергается деформации сжатия-растяжения, а на выходе вибропреобразователя генерируется электрический сигнал, пропорциональный виброускорению объекта.
Акселерометры выпускаются в модификациях 4535-B, 4535-B-001, 4535-B-003, отличающихся коэффициентами усиления встроенного усилителя.
Акселерометры поддерживают технологию TEDS (электронная таблица параметров датчика, занесенная во встроенный элемент памяти) и предназначены для монтажа на шпильку M3 или на клей.
Общий вид акселерометров представлен на рисунке 1.
Корпуса акселерометров монолитные, неразборные, пломбирование не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения коэффициента преобразования на базовой частоте 159,2 Гц, мВ/м-с"2: | |
- для 4535-B |
1 |
- для 4535-B-001 |
10 |
- для 4535-B-003 |
0,1 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, % |
±10 |
Диапазон рабочих частот при неравномерности АЧХ не более 10 %, Гц: | |
- для оси Z |
от 3 до 12500 |
- для оси X |
от 3 до 5500 |
- для оси Y |
от 3 до 5500 |
Диапазон измерений амплитуды виброускорения, м/с2 |
±700 |
Нелинейность амплитудной характеристики, %, не более |
1 |
Диапазоны показаний амплитуды виброускорения в диапазонах частот от 0,3 до 10000 Гц для осей X и Y и от 0,3 до 12800 Гц для оси Z, м/с2: | |
- для 4535-B |
±7000 |
- для 4535-B-001 |
±700 |
- для 4535-B-003 |
±50000 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных | |
изменением температуры окружающей среды в диапазонах температур от -60 до +15 °С и от +25 до +125 °С, %/°С: | |
- для 4535-B |
±0,12 |
- для 4535-B-001 и 4535-B-003 |
±0,10 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: |
24+4/-6 |
- напряжение постоянного тока, В | |
- сила постоянного тока, мА |
4 |
Габаритные размеры (длина х ширина х высота), мм, не более: |
22,1 х 12,2 х 10,7 |
Масса (без шпильки), г, не более: - 4535-B и 4535-B-001 |
6 |
- 4535-B-003 |
4,8 |
Нормальные условия измерений: |
от +15 до +25 |
- температура окружающего воздуха, °С | |
Рабочие условия эксплуатации: |
от -60 до +125 |
- температура окружающего воздуха, °С |
