Номер по Госреестру СИ: 64959-16
64959-16 Тестер кабельный
(SYNOR 5000)
Назначение средства измерений:
Тестер кабельный SYNOR 5000 (далее - тестер) предназначен для выявления производственных дефектов монтажно-кабельной продукции (наличия (отсутствия) связей, замыканий, незадействованных контактов и т.д.) путем измерения электрического сопротивления, электрической емкости, сопротивления изоляции, проверки прочности изоляции.
Аналитический паспорт типа средства измерений
64959-16 — Тестер кабельный
SYNOR 5000
Фирма "SEFELEC SAS"
ФРАНЦИЯ
МПИ: 1 год
Действует
2
организаций0
владельцев1
версий11
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
2
Организаций-поверителей
эффективное число: 1.9
0
Владельцев СИ
эффективное число: 0
1
Экземпляров СИ
по агрегатам владельцев / организаций
36.4%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
4 215 ₽
Средневзвешенная цена
медиана: 4 215 ₽
100%
Покрытие ценами
расчётный известный объём: 4 502 ₽
2 016,0 лет
Средний возраст парка
взвешено по годовому объёму
431 дн.
Наблюдаемый МПИ
по фактическим интервалам
5 372
Концентрация поверителей
HHI; доля топ-5: 100%
0
Концентрация владельцев
HHI; доля топ-5: 0%
4
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
5
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 11 поверок; пик пришёлся на 2017 год (7).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -21.6%.
- Рынок представлен 2 организациями; концентрация высокая (HHI 5372), доля топ-5 — 100%.
- Средневзвешенная цена поверки — 4 215 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 4 502 руб.
- Наблюдаемый средний интервал между поверками — около 431 дней; средний возраст парка по агрегатам организаций — 2 016,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2017 — 7
Долгосрочный CAGR: -21.6%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| a56725b4-2a2f-9c93-b989-63bd6211e26e | 64959-16 | 2020-05-07 | — | актуальная |
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Тестер кабельный
Рисунок № 1
Внешний вид.
Тестер кабельный
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи -
ID в реестре СИ - 378675
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SYNOR 5000-P, SYNOR 5000-D, SYNOR 5000, SYNOR 5000-R
Производитель
Изготовитель - Фирма "SEFELEC SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 456 дн.
Приказы РСТ, где упоминается данный тип СИ
№1265 от 2016.09.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Тестер кабельный (SYNOR 5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64959-16 Тестер кабельный (SYNOR 5000) Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
45982-10 Системы автоматизированные измерительные серии (ТЕСТ-9110-VXI-XX-ххххх) Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») (РОССИЯ г. Москва, г. Зеленоград) |
|
64959-16 Тестер кабельный (SYNOR 5000) Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
53219-13 Генераторы сигналов высокочастотные цифровые (МГВЧ) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
|
64959-16 Тестер кабельный (SYNOR 5000) Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
73843-19 Осциллографы (С1-178/1) Закрытое акционерное общество "Супертехприбор" (ЗАО "Супертехприбор") (РОССИЯ г. Мытищи, Московская обл.) |
|
64959-16 Тестер кабельный (SYNOR 5000) Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
82430-21 Расходомеры ультразвуковые (ПИР RG(F)) Общество с ограниченной ответственностью "Технологии ПИР" (ООО "Технологии ПИР") (РОССИЯ г. Москва) |
|
64959-16 Тестер кабельный (SYNOR 5000) Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
78058-20 Модули (ИС4) Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») (РОССИЯ г. Москва, г. Зеленоград) |
|
64959-16 Тестер кабельный (SYNOR 5000) Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
82894-21 Установки (УПЭМ1000) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
|
64959-16 Тестер кабельный (SYNOR 5000) Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
75380-19 Системы автоматизированные измерительные (ТЕСТ-9110-XXX-NNN-KKKKK-VVVV) Общество с ограниченной ответственностью «VXI-Системы»(ООО «VXI-Системы») (РОССИЯ г. Москва, г. Зеленоград) |
Все средства измерений Фирма "SEFELEC SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56870-14 08.02.2024 |
Тестеры электрической безопасности, DXS, RXS, SXS Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
57083-14 08.02.2024 |
Тестеры кабельные, SYNOR 5000 Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
61204-15 |
Тестер кабельный, SYNOR 4208 Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61208-15 |
Тестер кабельный, SYNOR 4202 Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
64959-16 |
Тестер кабельный, SYNOR 5000 Фирма "SEFELEC SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Тестер кабельный (SYNOR 5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ММЗ" (RA.RU.311607) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Тестер кабельный (SYNOR 5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) включает общее программное обеспечение (ОПО) -операционную систему MS Windows XP/7 и встроенное специальное программное обеспечение (СПО) - «Winpass 5000».
СПО «Winpass 5000» является метрологически значимым. Оно позволяет задавать параметры измерений. С помощью СПО проводится управление процессами измерений. Метрологические характеристики приборов нормированы с учетом влияния встроенного СПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Характеристики программного обеспечения приведены в таблице 1.
Таблица 1 - Характеристики специального программного обеспечения (СПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Winpass 5000 |
|
Номер версии (идентификационный номер ПО) |
Не ниже 2.73 |
|
Цифровой идентификатор ПО |
- |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестеру кабельному SYNOR 5000ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
Приказ Министерства здравоохранения и социального развития от 09 сентября 2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного
Лист № 5 Всего листов 5 регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
Поверка
Поверкаосуществляется по документу МП 64959-16 «Тестеры кабельные SYNOR 5000. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.06.2016 г.
Основные средства поверки: измеритель иммитанса HM8118 (рег. № 50577-12); измеритель параметров электроизоляции MIC-10 (рег. № 49421-12); вольтметр универсальный цифровой GDM-78261 (рег. № 52669-13).
Знак поверки наносится на лицевую панель стойки SYNOR 5000-C.
Изготовитель
Фирма «SEFELEC S.A.S.», Франция
Адрес: 19, rue des Campanules, F-77185 LOGNES, France Телефон/факс: +33 (0)1 64 11 83 42 / +33 (0)1 60 17 35 01
Web-сайт: http://www.sefelec.com
Заявитель
Общество с ограниченной ответственностью (ООО) «Остек-Электро» Адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 3Телефон/факс: +7 (495) 788-44-44
Web-сайт: http://www.ostec-group.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46. Телефон/факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Тестер представляет собой многофункциональный электроизмерительный прибор, построенный на основе аналого-цифровых преобразователей.
Принцип действия при измерении электрического сопротивления основан на использовании закона Ома. Измерение электрического сопротивления может производиться по двухпроводной и четырехпроводной схемам.
Принцип действия в режимах измерения сопротивления изоляции и проверки прочности изоляции основан на формировании заданного уровня высокого напряжения постоянного или переменного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется. Измерение сопротивления изоляции осуществляется по закону Ома.
Принцип действия при измерении электрической емкости основан на измерении времени протекания переходного процесса заряда емкости до пяти вольт на постоянном токе. Регистрируется уровень нарастания напряжения за определенное время при заданном постоянном токе.
Управление процессами измерений осуществляется при помощи внешнего ПК. Результаты измерений отображаются на дисплее ПК.
Тестер может функционировать в автоматическом и ручном режиме работы. Для установки длительности тестирования изоляции тестеры оснащены встроенным таймером.
Результаты измерений передаются на внешний ПК через интерфейс связи Ethernet. Тестеры имеют режим самопроверки и тарирования, в ходе которой проверяется измерительная и генераторная часть, после чего проверяется реле коммутирующих плат и проводится измерение сопротивление изоляции каналов.
Конструктивно тестер выполнен в металлическом корпусе стоечного типа (SYNOR 5000-C) с панелью управления и двух дополнительных стоек расширения (SYNOR 5000-СS). В стойках установлены: высоковольтный кабельный тестер (SYNOR 5000-R) а так же дополнительные крейты расширения (SYNOR 5000-RS) в количестве десяти штук. На лицевой стороне стоек установлена переходная панель с разъемами 6Р150. Общее количество выходных разъемов - 128. Внешний вид составных частей тестера приведен на рисунках 1 и 2.
Кабельный тестер и дополнительные крейты расширения укомплектованы коммутационными платами SY5000-M128A5, рассчитанные на максимальное испытательное напряжение постоянного тока 500 В, максимальное испытательное напряжение переменного тока 350 В и максимально допустимый ток 2 А. Количество каналов коммутационной платы -128. Общее количество каналов кабельного тестера - 19200.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Место нанесения знака поверки

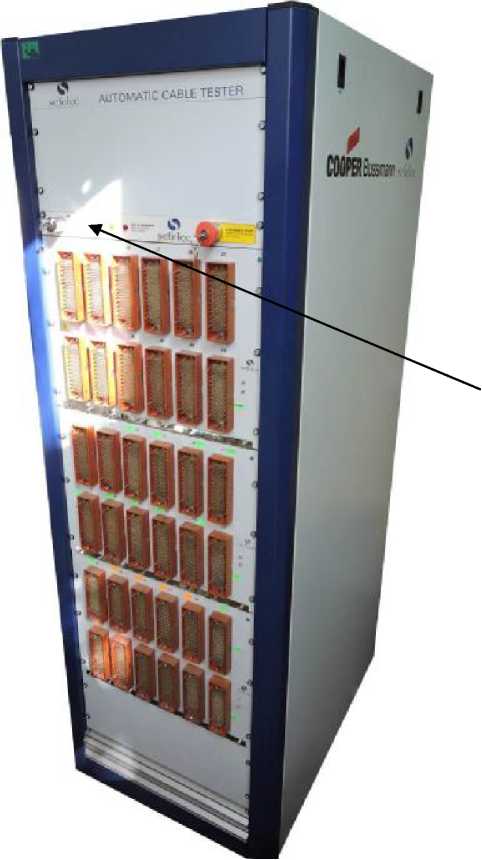

Рис. 1 - Модули расширения кабельного тестера, стойки SYNOR 5000-C
Место пломбирования

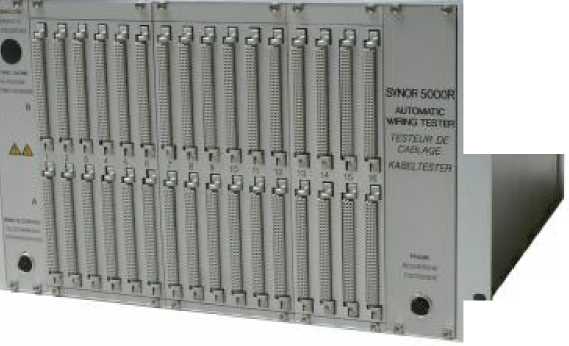

Рис. 2 - Тестер кабельный SYNOR 5000-R
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного напряжения переменного тока, В |
от 50 до 350 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, % |
±5 |
|
Частота напряжения переменного тока, Гц |
50/60 |
|
Диапазон выходного напряжения постоянного тока, В |
от 20 до 500 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
±5 |
|
Диапазон измерений сопротивления изоляции, Ом |
от 1 • 106 до 1 • 109 |
|
Пределы допускаемой относительной погрешности измерения сопротивления изоляции, % - при задействовании не более 4350 каналов |
±5 |
|
- при задействовании более 4350 каналов |
±10 |
|
Диапазон измерений электрического сопротивления, Ом |
от 0,01 до 10406 |
|
Пределы допускаемой относительной погрешности измерения электрического сопротивления, % - в диапазоне от 0,01 до 100 |
±3 |
|
- в диапазоне от 100 до 100403 |
±1 |
|
- в диапазоне от 100403 до 10406 |
±2 |
|
Диапазон измерений электрической емкости |
от 100 пФ до 1000 мкФ |
|
Пределы допускаемой относительной погрешности измерения электрической емкости, %
|
±15 |
|
- в диапазоне от 1 нФ до 1 мкФ |
±5 |
|
- в диапазоне от 1 мкФ до 1000 мкФ |
±10 |
|
±20 |
|
- в диапазоне от 1 нФ до 1 мкФ |
±10 |
|
- в диапазоне от 1 мкФ до 1000 мкФ |
±15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 196 до 264 от 47 до 64 |
|
Габаритные размеры (длинахширинахвысота), мм |
800х520х1600 1) |
|
Масса, кг |
100 1) |
|
Нормальные условия применения:
|
23±5 до 80 |
|
Рабочие условия применения:
|
от 0 до +45 до 90 при температуре +30 °С |
Примечание: 1) - характеристики указаны для одной стойки.
