Сведения о средстве измерений: 61208-15 Тестер кабельный

Номер по Госреестру СИ: 61208-15
61208-15 Тестер кабельный
(SYNOR 4202)

Назначение средства измерений:
Тестер кабельный SYNOR 4202 (далее - тестер), зав. № 1110326, предназначен для выявления производственных дефектов монтажно-кабельной продукции (наличия/отсутствия связей, замыканий, незадействованных контактов и т.д.) путем измерения электрического сопротивления, электрической емкости, сопротивления изоляции, проверки прочности изоляции.

сертификация программного обеспечения

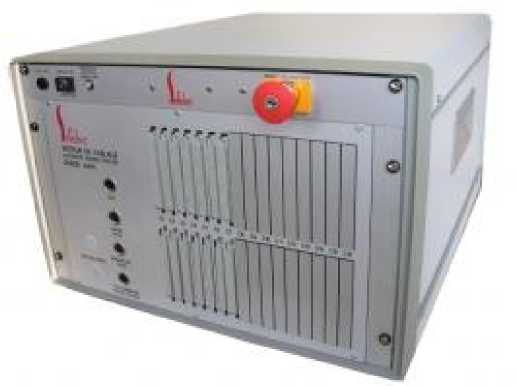

Внешний вид. Тестер кабельный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тестер кабельный
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи -
ID в реестре СИ - 374583
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "SEFELEC SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Тестер кабельный (SYNOR 4202)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "SEFELEC SAS"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
56870-14
08.02.2024
Тестеры электрической безопасности, DXS, RXS, SXS
Фирма "SEFELEC SAS" (ФРАНЦИЯ )
ОТ
2 года
57083-14
08.02.2024
Тестеры кабельные, SYNOR 5000
Фирма "SEFELEC SAS" (ФРАНЦИЯ )
ОТ
1 год
61204-15

Тестер кабельный, SYNOR 4208
Фирма "SEFELEC SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61208-15

Тестер кабельный, SYNOR 4202
Фирма "SEFELEC SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
64959-16

Тестер кабельный, SYNOR 5000
Фирма "SEFELEC SAS" (ФРАНЦИЯ )
ОТ
МП
1 год

В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.

Бесплатный

Кто поверяет Тестер кабельный (SYNOR 4202)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Тестер кабельный (SYNOR 4202)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) приборов включает общее программное обеспечение (ОПО) - операционную систему MS Windows 7 и встроенное специальное программное обеспечение СПО - «Winpass».

СПО «Winpass» является метрологически значимым. Оно позволяет задавать параметры измерений. С помощью СПО проводится управление процессами измерений. Метрологические характеристики приборов нормированы с учетом влияния встроенного СПО.

Характеристики программного обеспечения приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Winpass

Номер версии (идентификационный номер ПО)

Не ниже 6.10

Цифровой идентификатор ПО

-

Другие идентификационные данные (если имеются)

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к тестеру кабельному SYNOR 4202

  • 1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

  • 2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

  • 3. ГОСТ Р 8.764-2011     ГСИ. Государственная поверочная схема для средств измерений

электрического сопротивления.

  • 4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.

  • 5. Техническая документация фирмы «SEFELEC S.A.S.», Франция.

Поверка

Поверка

осуществляется по документу МП 61208-15 «Тестеры кабельные SYNOR 4202. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2015 г.

Средства поверки: вольтметр С511 (Госреестр № 10194-85); вольтметр универсальный цифровой

GDM-78261 (Госреестр № 52669-13); измеритель иммитанса HM8118 (Госреестр № 50577-12).


Изготовитель

Фирма «SEFELEC S.A.S.», Франция.
Адрес: 19, rue des Campanules, F-77185 LOGNES, France.
Тел.: +33 (0)1 64 11 83 42;       Факс: +33 (0)1 60 17 35 01.
Web-сайт: http://www.sefelec.com

Заявитель


ООО «Остек-Электро», г. Москва.
Адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 3.
Тел./факс: +7 (495) 788-44-44.
Web-сайт: http://www.ostec-group.ru

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru

Тестер представляет собой многофункциональный электроизмерительный прибор, построенный на основе аналого-цифровых преобразователей.

Принцип действия при измерении электрического сопротивления основан на использовании закона Ома.

Принцип действия в режимах измерения сопротивления изоляции и проверки прочности изоляции основан на формировании высокого напряжения постоянного или переменного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется. Измерение сопротивления изоляции осуществляется по закону Ома.

Принцип действия при измерении электрической емкости основан на измерении времени протекания переходного процесса заряда емкости до 5 вольт на постоянном токе. Регистрируется уровень нарастания напряжения за определенное время при заданном постоянном токе.

Управление процессами измерений осуществляется при помощи внешнего ПК. Результаты измерений отображаются на мониторе ПК.

Тестер может функционировать в автоматическом и ручном режиме работы. Для установки длительности тестирования изоляции тестер оснащен встроенным таймером. Измерение электрического сопротивления может производиться по двухпроводной и четырехпроводной схеме.

Результаты измерений передаются на внешний ПК через интерфейс связи Ethernet. Тестер имеет режим самопроверки и тарирования, в ходе которой проверяется измерительная и генераторная часть, после чего проверяется реле коммутирующих плат и проводится измерение сопротивление изоляции каналов.

Конструктивно тестер выполнен в металлическом корпусе настольного исполнения.

Для предотвращения несанкционированного доступа винты крепления корпуса тестера пломбируются специальными наклейками, при повреждении которых остается несмываемый след.

Тестер может быть оборудован 16 коммутационными платами разной мощности. Их количество и тип определяет общее количество тестовых каналов. В зависимости от типа установленных в тестер плат, а так же дополнительного функционального высоковольтного модуля 34019, определяется верхний диапазон максимального выходного напряжения постоянного и переменного тока. Так же возможно подключение дополнительного крейта на 16 плат.

Внешний вид. Тестер кабельный (SYNOR 4202), http://oei-analitika.ru

Рис. 1. Тестер кабельный SYNOR 4202


Комплектность приведена в таблице 3.

Таблица 3 - Комплект поставки

Наименование

Количество

Примечание

Тестер кабельный SYNOR 4202

1 шт.

Зав. № 1110326

Кабель питания

1 шт.

Кабель SUB-D37 для подключения тестера к компьютеру

1 шт.

Тестовый пробник

1 шт.

Ключ для блокировки

2 шт.

ПО Winpass на CD-диске

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.


Таблица 2 -

Характеристика

Значение

Диапазон выходного напряжения переменного тока, В

От 20 до 1500

Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, %

± 5

Частота напряжения переменного тока, Гц

50/60

Диапазон выходного напряжения постоянного тока, В

От 20 до 1000

Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, %

± 5

Диапазон измерений сопротивления изоляции, Ом

От 1-106 до 100-106

Пределы допускаемой относительной погрешности измерения сопротивления изоляции, %

- в диапазоне от 1 •IO6 до 100-1О6

± 5

Характеристика

Значение

Диапазон измерений электрического сопротивления, Ом

От 0,01 до 10406

Пределы допускаемой относительной погрешности измерения электрического сопротивления, %

- в диапазоне от 0,01 до 1

± 2

- в диапазоне от 1 до 100403

± 1

- в диапазоне от 100403 до 10406

± 5

Диапазон измерений электрической емкости

От 1 нФ до 10 мФ

Пределы допускаемой относительной погрешности измерения электрической емкости, %

- в диапазоне от 1 нФ до 100 нФ

± 3

- в диапазоне от 100 нФ до 1 мФ

± 5

- в диапазоне от 1 мФ до 10 мФ

± 10

Напряжение питания частотой, В

230±10 %

Частота напряжения питания, Гц

От 47 до 64

Габаритные размеры (длинахширинахвысота), мм

600х530х340

Масса, кг

12

Рабочие условия применения:

- температура окружающего воздуха, °С

от 0 до + 45

- относительная влажность воздуха, %

до 90

при температуре + 30 °С
