Номер по Госреестру СИ: 56870-14
56870-14 Тестеры электрической безопасности
(DXS, RXS, SXS)
Назначение средства измерений:
Тестеры электрической безопасности серий DXS, RXS, SXS (далее - тестеры) предназначены для:
- формирования и измерения напряжения переменного и постоянного тока при испытаниях электрической прочности изоляции;
- измерения сопротивления изоляции;
- измерения сопротивления заземления и низкоомных цепей.

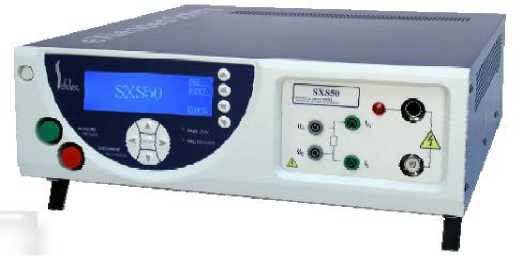

Внешний вид.
Тестеры электрической безопасности
Рисунок № 1
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 2 - Характеристики программного обеспечения (ПО)
Серия |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
DXS |
Встроенное |
- |
0.12 |
- |
- |
RXS |
Встроенное |
- |
0.12 |
- |
- |
SXS |
Встроенное |
- |
0.12 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам электрической безопасности серий DXS, RXS, SXS
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 -2-109 Гц.
-
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
5. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
6. Техническая документация фирмы «SEFELEC S.A.S.», Франция.
Поверка
Поверкаосуществляется по документу МП 56870-14 «Тестеры электрической безопасности серий DXS, RXS, SXS. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2014 г.
Средства поверки: делитель напряжения ДН-50э (Госреестр № 26544-08); вольтметр универсальный В7-78/1 (Госреестр № 52147-12); вольтметр С510 (Госреестр № 10194-85); мера-имитатор Р40116 (Госреестр № 10982-09); магазин мер сопротивлений заземления OD-2-D6b/5W (Госреестр № 33128-06).
Изготовитель
Фирма «SEFELEC S.A.S.», Франция.
Адрес: 19, rue des Campanules, F-77185 LOGNES, France.
Тел.: +33 (0)1 64 11 83 42; Факс: +33 (0)1 60 17 35 01.
Web-сайт: http://www.sefelec.com
Заявитель
ЗАО «Остек-Электро», г. Москва.
Адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2.
Тел./факс: +7 (495) 788-44-44.
Web-сайт: http://www.ostec-group.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия тестеров основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется. Измерение сопротивления изоляции (заземления) осуществляется по закону Ома. В комплекте с прибором FMG тестеры могут измерять токи утечки и потребляемую мощность одно- и трехфазного оборудования.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на графическом матричном дисплее с подсветкой.
Тестеры могут функционировать в автоматическом и ручном режиме работы. Для установки длительности тестирования изоляции тестеры оснащены встроенным таймером. Измерение сопротивления низкоомных цепей производится по четырехпроводной схеме.
Результаты измерений могут быть сохранены как во внутренней памяти тестеров, так и переданы на внешний ПК через интерфейс связи RS-232 (опционально - Ethernet, PLC и GPIB).
Конструктивно тестеры выполнены в металлических корпусах настольного исполнения. На передней панели тестера расположены дисплей, кнопки, функциональные клавиши, индикаторы, измерительные гнезда. На задней панели тестере расположены разъем напряжения питания, клемма заземления, разъемы интерфейсов связи и дистанционного управления. На нижней панели размещены ножки-подставки.
Для предотвращения несанкционированного доступа винты крепления корпуса тестеров пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Тестеры серии DXS выпускаются в четырех модификациях: DXS50, DXS56, DXS500, DXS506.
Тестеры серии RXS выпускаются в четырех модификациях: RXS50, RXS56, RXS500, RXS506.
Тестеры серии SXS выпускаются в пяти модификациях: SXS16, SXS50, SXS56, SXS500, SXS506.
Модификации отличаются между собой набором выполняемых функций и характеристиками. Отличия модификаций приведены в таблице 1.
Таблица 1
Модификация |
Функция | |||||||
Формирование и измерение напряжения переменного тока 5 кВ, мощность 50 В^А |
Формирование и измерение напряжения переменного тока 5 кВ, мощность 500 В^А |
Формирование и измерение напряжения постоянного тока 6 кВ, мощность 20 В^А |
Формирование и измерение напряжения постоянного тока 6 кВ, мощность 200 В^А |
Формирование и измерение напряжения постоянного тока 10 кВ, мощность 10 В^А |
Измерение сопротивления изоляции до 200 ГОм при напряжении 500 В |
Измерение сопротивления изоляции до 20 ГОм при напряжении 1500 В |
Измерение сопротивления заземления и низкоомных цепей | |
DXS50 |
Да |
Нет |
Нет |
Нет |
Нет |
Да |
Нет |
Нет |
DXS56 |
Да |
Нет |
Да |
Нет |
Нет |
Да |
Нет |
Нет |
DXS500 |
Нет |
Да |
Нет |
Нет |
Нет |
Да |
Нет |
Нет |
DXS506 |
Нет |
Да |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
RXS50 |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
RXS56 |
Да |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
RXS500 |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
RXS506 |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
SXS16 |
Нет |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
Да |
SXS50 |
Да |
Нет |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
SXS56 |
Да |
Нет |
Да |
Нет |
Нет |
Да |
Нет |
Да |
SXS500 |
Нет |
Да |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
SXS506 |
Нет |
Да |
Нет |
Да |
Нет |
Да |
Нет |
Да |
Таблица 3 - серии DXS
Характеристика |
Значение |
Диапазон выходного напряжения переменного тока, В - для модификаций DXS50, DXS56, DXS500, DXS506 |
От 100 до 5000 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В
|
± (0,02иизм. + 50 В) ± (0,03иизм. + 50 в) |
Частота напряжения переменного тока, Гц |
50/60 |
Диапазон выходного напряжения постоянного тока, В - для модификаций DXS56, DXS506 |
От 100 до 6000 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В
|
± (0,02иизм. + 50 В) ± (0,03иизм. + 50 в) |
Диапазон выходного напряжения постоянного тока в режиме измерения сопротивления изоляции, В - для модификаций DXS50, DXS56, DXS500, DXS506 |
От 10 до 500 п |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме измерения сопротивления изоляции, В - для модификаций DXS50, DXS56, DXS500, DXS506 |
± (0,0Шизм. + 1 В) |
Диапазон измерений сопротивления изоляции, Ом - для модификаций DXS50, DXS56, DXS500, DXS506 |
От 50403 до 200409 2) |
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции - для модификаций DXS50, DXS56, DXS500, DXS506 в диапазоне до 200 ГОм в диапазоне до 2 ТОм при испытательном напряжении менее 200 В в диапазоне до 2 ТОм при испытательном напряжении более 200 В |
± (0,015Rизм. + 1 е.м.р.) ± (0,02Rизм. + 1 е.м.р.) ± (0,01Кизм/ии./100 + 1 е.м.р.) |
Напряжение питания частотой, В |
230±15 % |
Частота напряжения питания, Г ц |
От 47 до 64 |
Габаритные размеры (длинахширинахвысота), мм |
450х440х131 |
Масса, кг |
15 для DXS50, DXS56 21 для DXS500, DXS506 |
Рабочие условия применения:
|
от 0 до + 45 до 80 при температуре + 30 °С |
Таблица 4 - серии RXS
Характеристика |
Значение |
Диапазон выходного напряжения переменного тока, В - для модификаций RXS50, RXS56, RXS500, RXS506 |
От 100 до 5000 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В - для модификаций RXS50, RXS56 |
± (0,02иизм. + 50 В) |
Характеристика |
Значение |
- для модификаций RXS500, RXS506 |
± (0,03иизм. + 50 В) |
Частота напряжения переменного тока, Гц |
50/60 |
Диапазон выходного напряжения постоянного тока, В - для модификаций RXS56, RXS506 |
От 100 до 6000 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В
|
± (0,02иизм. + 50 В) ± (0,03иизм. + 50 в) |
Напряжение питания частотой, В |
230±15 % |
Частота напряжения питания, Г ц |
От 47 до 64 |
Габаритные размеры (длинахширинахвысота), мм |
450х440х131 |
Масса, кг |
15 для RXS50, RXS56 21 для RXS500, RXS506 |
Рабочие условия применения:
|
от 0 до + 45 до 80 при температуре + 30 °С |
Таблица 5 - серии SXS
Характеристика |
Значение |
Диапазон выходного напряжения переменного тока, В - для модификаций SXS50, SXS56, SXS500, SXS506 |
От 100 до 5000 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В
|
± (0,02иизм. + 50 В) ± (0,03иизм. + 50 в) |
Частота напряжения переменного тока, Гц |
50/60 |
Диапазон выходного напряжения постоянного тока, В
|
От 100 до 10000 От 100 до 6000 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В
|
± (0,02иизм. + 20 В) ± (0,02иизм. + 50 в) ± (0,03иизм. + 50 в) |
Диапазон выходного напряжения постоянного тока в режиме измерения сопротивления изоляции, В
|
От 500 до 15010) От 10 до 500 1) |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме измерения сопротивления изоляции, В
|
± (0,02иизм. + 20 В) ± (0,0Шизм. + 1 В) |
Диапазон измерений сопротивления изоляции, Ом
|
От 1406 до 20409 От 50403 до 200409 2) |
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции |
Характеристика |
Значение |
в диапазоне до 200 ГОм в диапазоне до 2 ТОм при испытательном напряжении менее 200 В в диапазоне до 2 ТОм при испытательном напряжении более 200 В |
± (0,011<изм. + 1 е.м.р.) ± (0,015Rизм. + 1 е.м.р.) ± (0,02Rизм. + 1 е.м.р.) ± (0,С)11<изм/ии./1С)С) + 1 е.м.р.) |
Диапазон измерений сопротивления заземления и низкооммных цепей, мОм |
От 1 до 1500 |
Пределы допускаемой абсолютной погрешности измерения сопротивления заземления и низкооммных цепей, мОм |
± (0,025Rизм. + 10 е.м.р.) |
Напряжение питания частотой, В |
230±15 % |
Частота напряжения питания, Г ц |
От 47 до 64 |
Габаритные размеры (длинахширинахвысота), мм |
450х440х131 |
Масса, кг |
19 для SXS16, 27 для SXS50, SXS56 28 для SXS500, SXS506 |
Рабочие условия применения:
|
от 0 до + 45 до 80 при температуре + 30 °С |
Где иизм. - измеренное значение напряжения;
Ru3M. - измеренное значение сопротивления; е. м. р. - единица младшего разряда;
ии. - значение испытательного напряжения;
-
1) - опционально от 20 до 1000 В;
-
2) - опционально до 2 ТОм.
