Номер по Госреестру СИ: 64826-16
64826-16 Мультиметры оптические с ваттметрами, источниками, измерителями обратных потерь и тестерами
(SmartClass Fiber (мультиметры), OLP-85 (ваттметры), OLS-85 (источники), ORL-85 (измерители) и OLT-85, OLTS-85 (тестеры))
Назначение средства измерений:
Мультиметры оптические серии SmartClass Fiber с ваттметрами OLP-85, источниками OLS-85, измерителями обратных потерь ORL-85 и тестерами OLT-85, OLTS-85 (далее по тексту - мультиметры) предназначены для измерений оптической мощности и затухания в оптических кабелях в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Мультиметры оптические с ваттметрами, источниками, измерителями обратных потерь и тестерами
Рисунок № 1
Внешний вид.
Мультиметры оптические с ваттметрами, источниками, измерителями обратных потерь и тестерами
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.08.2026
Номер записи - 156129
ID в реестре СИ - 378529
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SmartClass Fiber с измерителем обратных потерь ORL-85, SmartClass Fiber (мультиметры), OLP-85 (ваттметры), OLS-85 (источники), ORL-85 (измерители) и OLT-85, OLTS-85 (тестеры), SmartClass Fiber (OLS-85), SmartClass Fiber (OLP-85), ORL-85, OLTS-85 (модель 2325/11), OLTS-85 (15), OLTS-85 (05), OLTS-85, OLT-85, OLS-85 (01), OLS-85, OLS-55/56 (источники), OLP-85Р (ваттметр), OLP-85 (3), OLP-85P (3), ORL-85 (21), ORL-85 P(21), ORL-85 (23), ORL-85 P(23), OLP-85 (3), OLP-85 (03), OLP-85, martClass Fiber с тестером OLTS-85,
Производитель
Изготовитель - Компания "Viavi Solutions Deutschland GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 155
Выдано извещений - 1
Кол-во периодических поверок - 101
Кол-во средств измерений - 47
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1194 от 2016.08.26 Об утверждении типов средств измерений
№785 от 2021.05.18 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Мультиметры оптические с ваттметрами, источниками, измерителями обратных потерь и тестерами (SmartClass Fiber (мультиметры), OLP-85 (ваттметры), OLS-85 (источники), ORL-85 (измерители) и OLT-85, OLTS-85 (тестеры))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Viavi Solutions Deutschland GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64826-16 26.08.2026 |
Мультиметры оптические с ваттметрами, источниками, измерителями обратных потерь и тестерами, SmartClass Fiber (мультиметры), OLP-85 (ваттметры), OLS-85 (источники), ORL-85 (измерители) и OLT-85, OLTS-85 (тестеры) Компания "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64827-16 26.08.2021 |
Тестеры оптические с ваттметрами и источниками, SmartPocket OMK-34(34P)/35(35P)/36(36P)/37/38(38P) (тестеры), OLP-34/35/37/38 (ваттметры) и OLS-34/35/36 (источники) Компания "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
66099-16 21.12.2026 |
Системы оптические измерительные, MTS-6000A, MTS-6000AV2, MTS-8000E с модулями OSA-110R, OSA-500RS Компания "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Мультиметры оптические с ваттметрами, источниками, измерителями обратных потерь и тестерами (SmartClass Fiber (мультиметры), OLP-85 (ваттметры), OLS-85 (источники), ORL-85 (измерители) и OLT-85, OLTS-85 (тестеры))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 4 | 0 | 1 | 0 | 4 | 0 | 1 | ||
| АО "СВЯЗЬТРАНСНЕФТЬ" (1098) | 27 | 7 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| АО "CВЯЗЬТРАНСНЕФТЬ" (RA.RU.311410) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 22 | 22 | 0 | 0 | 22 | 22 | 0 | |||
| АО «Связьтранснефть» (1098) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Иркутский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "CВЯЗЬТРАНСНЕФТЬ" (RA.RU.311410) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| РОСТОВСКИЙ ФИЛИАЛ ПАО "РОСТЕЛЕКОМ" (1642) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 3 | 0 | 7 | 1 | 7 | 0 | 7 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Мультиметры оптические с ваттметрами, источниками, измерителями обратных потерь и тестерами (SmartClass Fiber (мультиметры), OLP-85 (ваттметры), OLS-85 (источники), ORL-85 (измерители) и OLT-85, OLTS-85 (тестеры))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7814 | 8810 |
|
ФБУ НИЦ ПМ-Ростест Москва |
9769 | 8810 |
|
ФБУ НИЦ ПМ-Ростест Москва |
13500 | 8810 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
7621 | 8810 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
6888 | 8810 |
Программное обеспечение
Мультиметры функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции выбора параметров измерений, отображения на экране прибора информации в удобном для оператора виде и сохранения результатов измерений в памяти прибора.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
miniTargetFOSP85 |
|
Номер версии (идентификационный номер) ПО |
415.17 и выше |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Мультиметры оптические серии SmartClass Fiber с ваттметрами OLP-85, источниками OLS-85, измерителями обратных потерь ORL-85 и тестерами OLT-85, OLTS-85. Руководство по эксплуатации», раздел 4 приложений «Основа работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам оптическим серии SmartClass Fiber с ваттметрами OLP-85, источниками OLS-85, измерителями обратных потерь ORL-85 и тестерами OLT-85, OLTS-85
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
-
1 Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм. Регистрационный номер в Федеральном информационном фонде 3.1.ZZA.0029.2015.
Основные метрологические характеристики:
-
- диапазон измеряемой средней мощности оптического излучения от 10-11 до 10-2 Вт
-
- длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; 840 - 860 нм; 1064 нм; 1300 - 1320 нм; 1540 - 1560 нм; 1485 - 1495 нм; 1620 -1630 нм;
-
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки: в диапазоне от 10-11 до 2 • 10-3 включительно ±2,5 %; в диапазоне от 2 • 10-3 до 10-2 Вт включительно ±3,5 %;
-
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %;
-
- рабочий диапазон длин волн спектральной установки 500 - 1700 нм;
-
- пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ±5 %;
-
- пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ±1 нм.
-
2 Государственный рабочий эталон обратных потерь в волоконно-оптических системах передачи информации в диапазоне от 5 до 50 дБ на длинах волн 1310 и 1550 нм. Регистрационный номер в Федерального информационного фонда 3.1.ZZA.0030.2015.
Основные метрологические характеристики:
- диапазон измерений обратных потерь от 5 до 50 дБ;
- длины волн калибровки 1310± 10 нм, 1550±10 нм;
- предел допускаемой абсолютной погрешности измерений обратных потерь 0,5 дБ ;
- мера обратных потерь: 5 фиксированных значений в диапазоне от 5 до 50 дБ;
- предел допускаемой абсолютной погрешности воспроизведения обратных потерь 0,7 дБ.
Изготовитель
Компания «Viavi Solutions Deutschland GmbH», ГерманияАдрес: Arbachtalstrasse 5, D-72800 Eningen u.A., Germany
Тел/факс: + 49 7121-86-12-22
E-mail: sales.germany@viavisolutions.com, www.viavisolutions.com
Заявитель
Филиал ООО «Виави Солюшнз Дойчланд ГмбХ», РоссияИНН: 9909288664
Адрес: 115093, г. Москва, ул. Павловская, д. 7
Тел. (495)956-47-60, факс (495)956-47-62
E-mail: sales.cis@viavisolutions.com, www.viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
В состав мультиметра входят устройства, каждое из которых может функционировать как в составе мультиметра, так и самостоятельно - ваттметр оптический OLP-85, источник оптического излучения OLS-85, измеритель обратных потерь ORL-85 (могут быть объединены в комплекты OMK-85), а также тестеры оптические OLT-85 и OLTS-85, представляющие собой ваттметр и источник, объединенные в едином корпусе. Принцип действия ваттметра оптического основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 кГц, 2 кГц.
Источник излучения OLS-85 имеет несколько модификаций, отличающихся между собой набором длин волн. Ваттметр OLP-85P, измеритель обратных потерь ORL-85P и тестеры OLT-85P и OLTS-85P (модели с индексом “P”) снабжены встроенным микроскопом для анализа состояния поверхности контактной области волоконно-оптического разъема кабелей. Все модели могут комплектоваться внешним цифровым микроскопом P5000i. Тестеры OLTS-85 и OLTS-85P обладают функцией оценки длины оптического кабеля.
Конструктивно приборы выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками. Управление режимами работы приборов из состава мультиметра производится с помощью кнопок, расположенных на передней панели прибора; имеется встроенное меню для выбора параметров измерений. Отображение результатов измерений и режимов работы осуществляется жидкокристаллическим индикатором, также расположенным на передней панели.
Для защиты от несанкционированного доступа к элементам схемы корпуса приборов пломбируются. Пломбируется гнездо левого верхнего винта крепления передней и задней панелей прибора, если смотреть со стороны задней панели.
Общий вид мультиметра представлен на рисунке 1. Место пломбирования корпуса ваттметра и источника тестера, место нанесения маркировки и знака поверки представлены на рисунке 2.

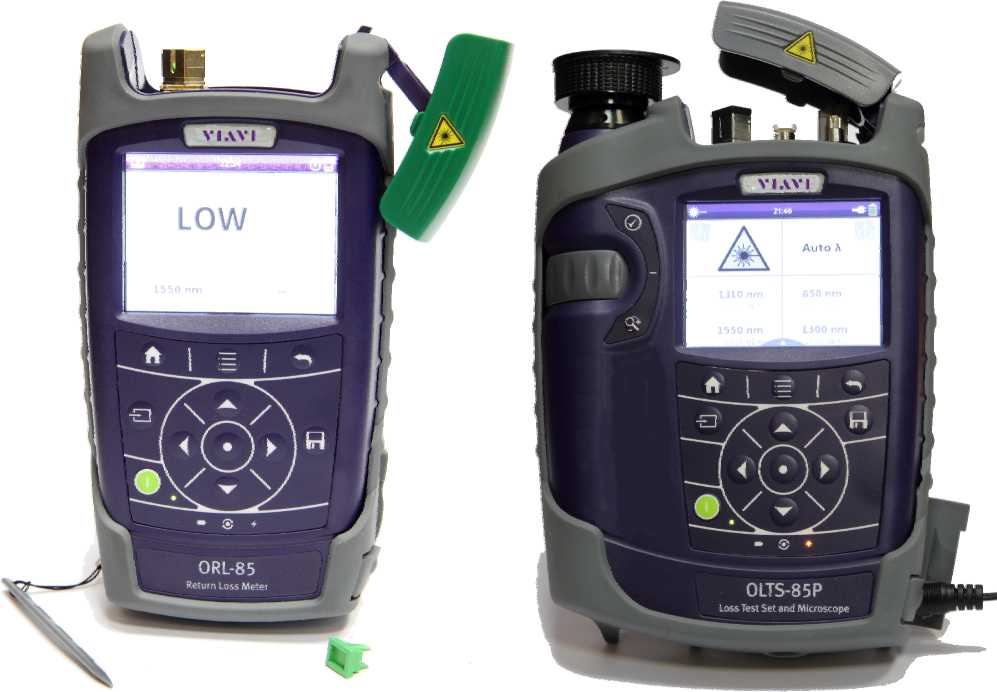

Рисунок 1 - Общий вид мультиметра оптического серии SmartClass Fiber - измеритель обратных потерь ORL-85 и тестер оптический OLTS-85P

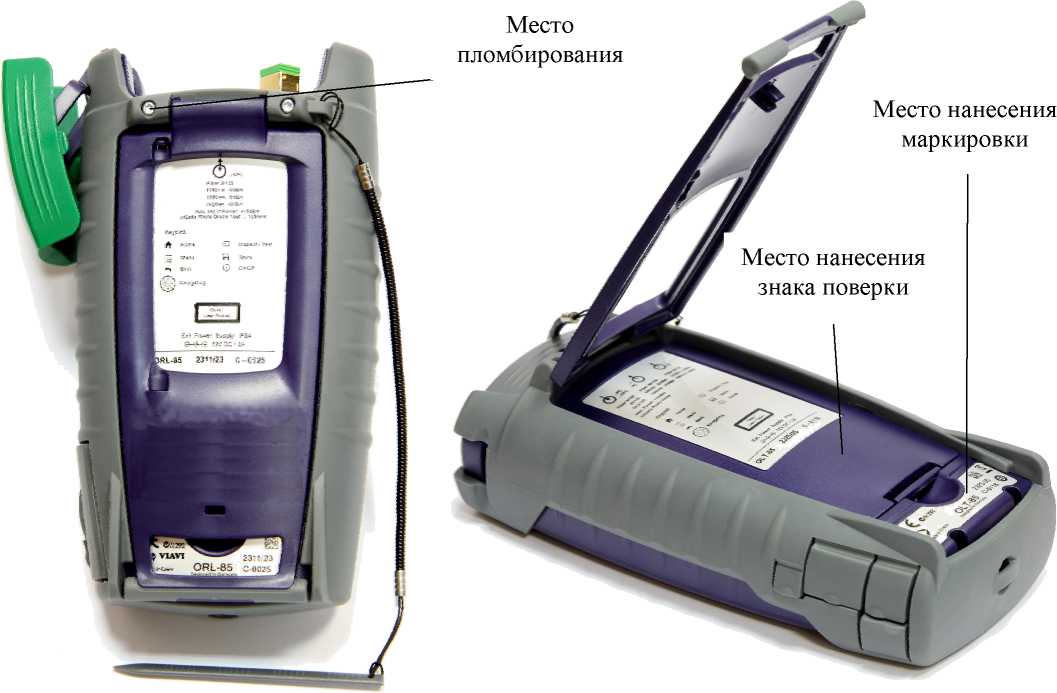

Рисунок 2 - Мультиметр оптический серии SmartClass Fiber - вид сзади
Таблица 7 -
|
Наименование |
Кол-во |
|
Ваттметр оптический OLP-85 (OLP-85P)* |
1 |
|
Источник оптического излучения OLS-85* |
1 |
|
Измеритель обратных потерь ORL-85 (ORL-85P)* |
1 |
|
Тестер оптический OLT-85 (OLTS-85, OLT-85P, OLTS-85P)* |
1 |
|
Комплект адаптеров оптических SC/FC/DIN/ST/LC |
1 |
|
Аккумулятор Li-Ion RBP2 |
1 |
|
Адаптер/зарядное устройство PS4 220В/12В |
1 |
|
Кабель USB |
1 |
|
Микроскоп цифровой P5000i** |
1 |
|
Сумка для транспортировки и хранения |
1 |
|
Мультиметры оптические серии SmartClass Fiber с ваттметрами OLP-85, источниками OLS-85, измерителями обратных потерь ORL-85 и тестерами OLT-85, OLTS-85. Руководство по эксплуатации |
1 |
* - входящие в состав мультиметра модели указываются при заказе ** - комплектуется по заказу
Таблица 2 - Ваттметры
|
Наименование характеристики |
Значение характеристики для моделей ваттметра | |
|
OLP-85, OLP-85P (03) | ||
|
Рабочий спектральный диапазон, нм |
от 800 до 1700 | |
|
Длины волн градуировки, нм |
850, 1300, 1310, 1490, 1550, 1625 | |
|
Диапазон измерений уровня |
от -75 до +26 | |
|
оптической мощности (P), дБм* | ||
|
Пределы допускаемой |
850 |
± | 0 5 + 01 | ** |
|
относительной погрешности |
нм |
Г A 0 |
|
измерений уровня средней мощности оптического |
1300 1310 1490 | |
|
излучения на длинах волн | ||
|
градуировки, дБ |
1550 1625 нм |
± 1 0,3 + — 1 ** 1 A 0 |
|
* - здесь и далее (дБм) обозначает (д |
Б) относительно 1 мВт | |
** - здесь и далее А обозначает измеренное значение мощности в нВт: A = 100,1P+6
Таблица 3 - Источники оптического излучения
|
Наименование характеристики |
Значение характеристики для моделей источника излучения | |||
|
OLS-85 (01) |
OLS-85 (22) |
OLS-85 (06, 26) |
OLS-85 (05) | |
|
Длины волн излучения источника, нм |
1310±20 1550±20 |
1310±20 1550±20 1625±10 |
1310±20 1490±10 1550±20 1625±10 |
Многомодовый порт: 850±20 1320±30 Одномодовый порт: 1310±20 1550±20 |
|
Уровень мощности излучения в непрерывном режиме, регулируемый в диапазоне, дБм, не менее |
-4 |
-7 |
Многомодовый порт: -24 Одномодовый порт: -4 | |
|
Нестабильность уровня мощности излучения за 15 минут (после 20 минут прогрева), дБ, не более |
±0,05 | |||
Таблица 4 - Измерители обратных потерь
|
Наименование характеристики |
Значение характеристики для моделей измерителя | |
|
ORL-85, ORL-85P (21) |
ORL-85, ORL-85P (23) | |
|
Рабочие длины волн, нм |
1310±20 1550±20 |
1310±20 1550±20 1625±10 |
|
Диапазон измерений уровня обратных потерь, дБ |
от 0 до 60 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь на рабочих длинах волн, дБ |
±1,0 | |
Таблица 5 - Тестеры оптические
|
Наименование характеристики |
Значение характеристики для моделей тестера | |
|
OLT-85 (01), OLT-85P (01), OLTS-85 (11, 15) |
OLT-85 (05), OLT-85P (05), OLTS-85 (14, 15) OLTS-85P (15) | |
|
Диапазон длин волн исследуемого излучения, нм |
от 800 до 1700 | |
|
Длины волн калибровки, нм |
850, 1300, 1310, 1490, 1550, 1625 | |
|
Диапазон измерений уровня оптической мощности (P), дБм |
от -75 до +15 | |
|
Наименование характеристики |
Значение характеристики для моделей тестера | ||
|
OLT-85 (01), OLT-85P (01), OLTS-85 (11, 15) |
OLT-85 (05), OLT-85P (05), OLTS-85 (14, 15) OLTS-85P (15) | ||
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ |
850 нм |
± (0,5 + 00 ** | |
|
1300 1310 1490 1550 1625 нм |
± (0,3 + 00 ** | ||
|
Длины волн излучения источника, нм |
1310±20 1550±20 |
Многомодовый порт: 850±20 1310±30 Одномодовый порт: 1310±20 1550±20 | |
|
Уровень мощности излучения в непрерывном режиме, дБм, не менее |
-4 |
Многомодовый порт: -24 Одномодовый порт: -4 | |
|
Нестабильность уровня мощности излучения за 15 минут (после 20 минут прогрева), дБ, не более |
±0,05 | ||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (В*Ш*Г), мм, не более: | |
|
- для OLP-85, OLS-85, ORL-85, OLT-85, OLTS-85 |
208x112x64 |
|
- для OLP-85P, ORL-85P, OLT-85P, OLTS-85P |
208x153x64 |
|
Масса, г, не более: | |
|
- для OLP-85, OLS-85, ORL-85, OLT-85, OLTS-85 |
750 |
|
- для OLP-85P, ORL-85P, OLT-85P, OLTS-85P |
850 |
|
Электропитание (варианты): | |
|
- восемь щелочных элементов питания или аккумуляторов | |
|
типа АА напряжением, В |
1,5/1,2 |
|
- Li-Ion аккумулятор RBP2 напряжением, В |
12 |
|
- сеть переменного тока: напряжением, В |
220±22 |
|
частотой, Гц |
50±0,5 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -5 до +45 |
|
- относительная влажность воздуха при 30 оС, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
