Номер по Госреестру СИ: 66099-16
66099-16 Системы оптические измерительные
(MTS-6000A, MTS-6000AV2, MTS-8000E с модулями OSA-110R, OSA-500RS)
Назначение средства измерений:
Системы оптические измерительные MTS-6000A, MTS-6000AV2, MTS-8000E с модулями OSA-110R, OSA-500RS (далее по тексту - системы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации со спектральным уплотнением каналов (WDM-системах).
Внешний вид.
Системы оптические измерительные
Рисунок № 1
Внешний вид.
Системы оптические измерительные
Рисунок № 2
Внешний вид.
Системы оптические измерительные
Рисунок № 3
Внешний вид.
Системы оптические измерительные
Рисунок № 4
Внешний вид.
Системы оптические измерительные
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«МТ8-6000А» Base6k-13454-Win32 «МТS-6000АV2» Base6kv2-13451-Win32 «VrrS-80001;.» Base8k-13455-Win32 |
Номер версии (идентификационный номер) ПО |
V9.00 |
Цифровой идентификатор ПО |
F7EA4409 C563DB05 4EE4FE89 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель корпуса системы методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам оптическим измерительным MTS-6000A, MTS-6000AV2, MTS-8000E с модулями OSA-110R, OSA-500RS
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Р 50.2.069-2009 ГСИ. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки
Поверка
Поверкаосуществляется по документу Р 50.2.069-2009 «ГСИ. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Государственный рабочий эталон единицы длины волны для волоконнооптических систем передачи информации в диапазоне воспроизведения от 600 до 1650 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
Диапазон воспроизведения единицы длины волны: от 600 до 1650 нм.
Относительная погрешность определения длин волн линий поглощения: 240-6;
Регистрационный номер в Федеральном информационном фонде: 3.1.ZZA.0024.2015.
2 Государственный рабочий эталон единицы с-6редней мощности непрерывного и импульсного оптического излучения в диапазоне от 10-6 до 1 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
-
- диапазон измерений средней мощности непрерывного и импульсного оптического излучения: от 10-6 до 1 Вт;
-
- диапазон длин волн исследуемого излучения: от 500 до 1700 нм;
-
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки (633, 850, 1310, 1550 нм): ±3 %;
-
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в спектральном диапазоне: от 500 до 600 нм включительно ±8 %; свыше 600 до 1000 нм включительно ±6,5 %; свыше 1000 до 1200 нм включительно ±8 %; свыше 1200 до 1650 нм включительно ±6,5 %; свыше 1650 до 1700 нм включительно ±8 %.
Регистрационный номер в Федеральном информационном фонде: 3.1.ZZA.0029.2015
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель базового блока системы.
Изготовитель
Viavi Solution Deutschland GmbH, Германия
Адрес: Muhleweg 5, 72800 Eningen u.A., Germany
Телефон: +1 844 468 4284; WEB-сайт: http://www.viavisolutions.com
Заявитель
Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»
Адрес: 115093, г. Москва, ул. Павловская, д. 7
Телефон: (495)956-47-60, факс (495)956-47-62
E-mail: Mikhail.Nikolaev@viavisolutions.com; WEB-сайт: http://www.viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (499) 792-07-03
E-mail: vniiofi@vniiofi.ru
Принцип действия системы основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Система представляет собой прибор, состоящий из базового блока, выполненного в трех модификациях MTS-6000A, MTS-6000AV2, MTS-8000E, каждая из которых может комплектоваться сменным измерительным модулем спектрального анализатора OSA-110R. Модуль OSA-110R устанавливается в специальный держатель, установленный на базовом блоке и крепится при помощи установочных винтов. Измерительный модуль спектрального анализатора OSA-500RS используется только с базовым блоком модификации MTS-8000E, устанавливается в специальный держатель и фиксируется на задней панели базового блока при помощи специального ключа.
Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей.
Модели различаются модификациями базового блока MTS-6000A, MTS-6000AV2, которые более компактны по сравнению с MTS-8000E, а также наличием различных сервисных функций в прилагаемом меню.
Общий вид систем оптических измерительных MTS-6000A, MTS-6000AV2, MTS-8000E с модулями OSA-110R, OSA-500RS представлены на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, место размещения наклейки со знаком утверждения типа и знака поверки представлены на рисунках 3 и 4.
модификация
модификация MTS-6000A модификация
Модуль OSA-110R

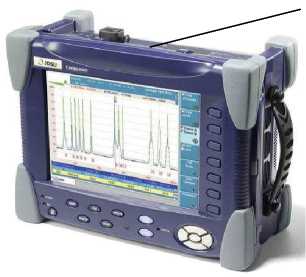

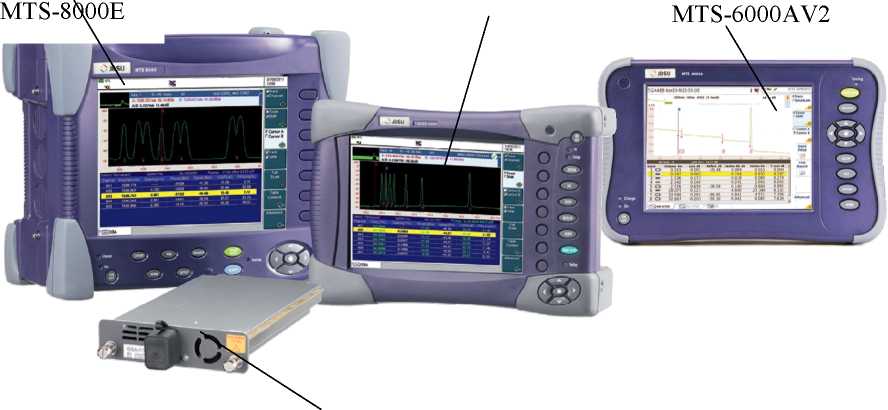

Рисунок 1 - Общий вид систем оптических измерительных MTS-6000A, MTS-6000AV2, MTS-8000E с модулем OSA-110R

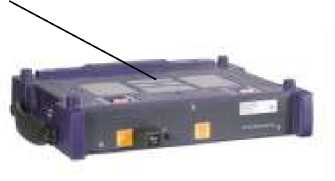

Рисунок 2 - Общий вид системы оптической измерительной MTS-8000E с модулем OSA-500RS
Модуль OSA-500RS
Место размещения наклейки со знаком утверждения типа
Место нанесения знака поверки
Место пломбирования

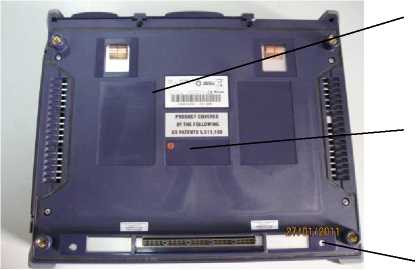

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место размещения наклейки со знаком утверждения типа и знака поверки базового блока модификации MTS-8000E
Место нанесения знака поверки
Место размещения наклейки со знаком утверждения типа
Место пломбирования

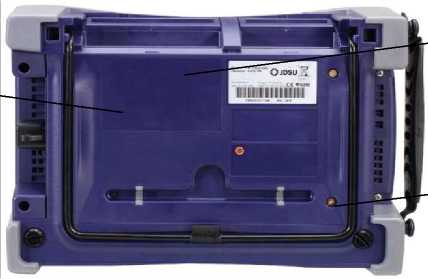

Рисунок 4 - Схема пломбировки от несанкционированного доступа, место размещения наклейки со знаком утверждения типа и знака поверки базового блока модификаций MTS-6000A, MTS-6000AV2
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
модуль OSA-110R |
модуль OSA-500RS | |
Диапазон измерений длины волны, нм |
от 1520 до 1565 |
от 1520 до 1565 |
Пределы допускаемой абсолютной погрешности измерений длины волны, нм (при температуре 23 оС) |
±0,05 |
±0,01 |
Разрешение по шкале длин волн, нм |
0,001 |
0,001 |
Наименование характеристики |
Значение | |
модуль OSA-110R |
модуль OSA-500RS | |
Диапазон отображаемых значений длины волны, 1) нм ’ |
от 1260 до 1650 |
от 1250 до 1650 |
Динамический диапазон измерений уровня средней мощности оптического излучения, дБм 2) |
от -60 до +15 |
от -70 до +23 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ (в диапазоне температур от 18 до 23 оС, на длине волны 1550 нм и уровне входной мощности -10 дБм) |
±0,6 |
±0,5 |
1) справочное значение; 2) (дБм) обозначает (дБ) относительно 1 мВт |
Таблица 3 - Основные технические характеристики
Электропитание осуществляется:
|
19 |
напряжением, В - от сети переменного тока через блок питания (сетевой адаптер) |
24 |
напряжением, В |
220±22 |
частотой, Гц |
50±0,5 |
Габаритные размеры (высотахширинахглубина), мм, не более - модификация MTS-6000A |
285х193х95 |
- модификация MTS-6000AV2 |
290x188x97 |
- модификация MTS-8000E |
326x267x93 |
Масса, кг, не более
|
3,5 |
реями |
4,3 |
Условия эксплуатации: Температура окружающей среды, °С |
от +5 до +40 |
Относительная влажность воздуха, % (без конденсации) |
от 0 до 95 |
