Сведения о средстве измерений: 64816-16 Преобразователи давления

Номер по Госреестру СИ: 64816-16
64816-16 Преобразователи давления
(КЭР)

Назначение средства измерений:
Преобразователи давления «КЭР» предназначены для непрерывного измерения давления (перепада, избыточного, абсолютного) нейтральных и агрессивных сред и дальнейшего преобразования в унифицированный токовый выходной сигнал дистанционной передачи.

сертификация программного обеспечения

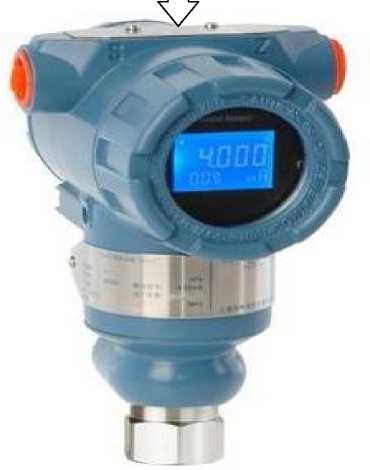

Внешний вид. Преобразователи давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи давления
Рисунок № 1

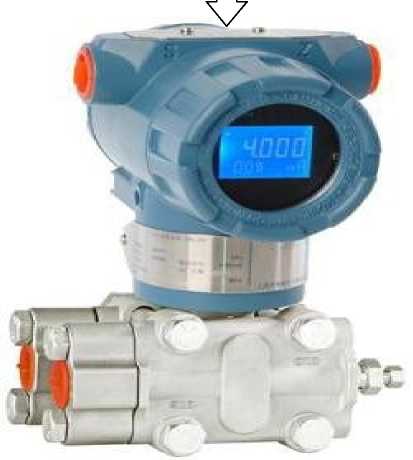

Внешний вид. Преобразователи давления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи давления
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 26.08.2026
Номер записи - 156119
ID в реестре СИ - 378519
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет, мод. КЭР-П-0,2, мод. КЭР-И-0,2, КЭР-И-0,2, КЭР-И, TR,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Комплексное ЭнергоРазвитие-Инжиниринг» (ООО «КЭР-Инжиниринг»)
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 86
Выдано извещений - 2
Кол-во периодических поверок - 71
Кол-во средств измерений - 12
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1493 дн.

Наличие аналогов СИ: Преобразователи давления (КЭР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Комплексное ЭнергоРазвитие-Инжиниринг» (ООО «КЭР-Инжиниринг»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64816-16
26.08.2026
Преобразователи давления, КЭР
Общество с ограниченной ответственностью «Комплексное ЭнергоРазвитие-Инжиниринг» (ООО «КЭР-Инжиниринг») (РОССИЯ г. Казань)
ОТ
МП
5 лет

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи давления (КЭР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • мод. КЭР-И-0,2
  • мод. КЭР-П-0,2
  • КЭР-И
  • 36 0 36 2 36 0 36
    ООО ИЦ " Энергопрогресс"(ООО ИЦ " Энергопрогресс")
  • нет
  • КЭР-И-0,2
  • 27 0 24 0 24 0 24
    ФБУ "ЦСМ в Липецкой области"
    (62)
  • 6 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • TR
  • 6 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • КЭР-И
  • 8 0 8 0 8 0 8
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • мод. КЭР-И-0,2
  • 3 0 3 0 3 0 3

    Стоимость поверки Преобразователи давления (КЭР)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Липецкий ЦСМ
    Липецкая область
    3151 3151

    Программное обеспечение

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорт преобразователя типографским способом и на табличку, которая крепится на корпус преобразователя давления «КЭР» - сеткографией.


    Сведения о методиках измерений

    Сведения о методиках измерений

    содержатся в разделе 2.5 «Измерение параметров, регулирование и настройка датчиков с кодомэлектронного преобразователя» документа 4212-044-60329203РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям давления «КЭР»

    ГОСТ Р 8.802-2012 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

    ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1х10-8до 1х103 Па

    ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений разности давлений до 4404 Па

    ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па

    ГОСТ 22520-85 Датчики давления разрежения, разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

    Технические     условия     «Преобразователи     давления     КЭР»

    ТУ 4212-044-60329203-2016

    Изготовитель

    Общество с ограниченной ответственностью «Комплексное ЭнергоРазвитие-Инжиниринг» (ООО «КЭР-Инжиниринг»)
    ИНН 1658099230
    Юридический адрес: 420080, г. Казань, пр. Ямашева, д.10, офис 209 Почтовый адрес: 423831, Республика Татарстан, г. Набережные Челны, а/я 50
    Телефон (факс): +7 (843) 557-62-05, +7 (843) 557-62-07

    Испытательный центр

    ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
    Адрес: 420029, г. Казань, ул. Журналистов, д.24
    Телефон (факс): (843) 293-18-33
    E-mail: isp13@tatcsm.ru

    Принцип действия преобразователей давления «КЭР» основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме, которое с помощью электронного блока преобразуется в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым сигналом в стандарте HART, либо в сигнал с цифровым протоколом FOUNDATION Fieldbus (FF) или PROFIBUS PA.

    Конструктивно преобразователи давления «КЭР» состоят из измерительного модуля и электронного блока. Измерительный модуль включает в себя измерительную камеру с установленными в ней мембраной и первичного тензорезисторного преобразователя. Электронный блок состоит из аналого-цифрового преобразователя, микропроцессора и цифро- аналогового преобразователя.

    Преобразователь «КЭР» имеет жидкокристаллический индикатор, который отображает в цифровом виде значения измеренных параметров в физических единицах или в процентах от аналоговой шкалы. Кроме того, отображает диагностические сообщения о неисправностях.

    Преобразователи давления «КЭР» имеют следующие модификации, которые определяются в зависимости от вида измеряемого давления и допускаемой основной приведенной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал:

    • - КЭР-П-0,1 - преобразователь для измерения перепада давления с пределами допускаемой приведенной основной погрешностью ±0,1 %;

    • - КЭР-А-0,1 - преобразователь  для  измерения  абсолютного  давления

    с пределамидопускаемой приведенной основной погрешностью ±0,1 %;

    • - КЭР-И-0,1 - преобразователь  для  измерения  избыточного  давления

    с пределами допускаемой приведенной основной погрешностью ±0,1 %;

    • - КЭР-П-0,2 - преобразователь для измерения перепада давления с пределами допускаемой приведенной основной погрешностью ±0,2 %;

    • - КЭР-А-0,2 - преобразователь для измерения абсолютного давления с пределами допускаемой приведенной основной погрешностью ±0,2 %;

    - КЭР-И-0,2  - преобразователь для измерения избыточного давления

    с пределами допускаемой приведенной основной погрешностью ±0,2 %.

    Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса преобразователя давления «КЭР». Места пломбировки указаны, на рисунке 1, стрелками.

    Внешний вид. Преобразователи давления (КЭР), http://oei-analitika.ru
    Внешний вид. Преобразователи давления (КЭР), http://oei-analitika.ru

    Рисунок 1 - Общий вид преобразователей давления КЭР


    Таблица 6 - Комплектность средств измерений

    Наименование

    Количество

    Примечание

    Преобразователь давления «КЭР»

    1 шт.

    Модификация по требованию заказчика

    Преобразователь давления КЭР. Руководство по эксплуатации. 4212-044-60329203РЭ

    1 экз.

    Преобразователь «КЭР».

    Паспорт. 4212-044-60329203ПС

    1 экз.

    Преобразователь «КЭР». Методика поверки. 4212-044-60329203МП

    1 экз.

    Комплект монтажных и запасных частей, вентильный блок и индикаторное устройство

    1 компл.

    В зависимости от заказа


    Таблица 1 - Метрологические характеристики

    Минимальный верхний предел измерений Рmin, кПа

    КЭР-П

    1

    КЭР-А

    20

    КЭР-И

    20

    Максимальный ве

    рхний предел измерений Рmax, МПа

    КЭР-П

    6,894

    КЭР-А

    59,984

    КЭР-И

    59,984

    Нижний предел измерений для всех преобразоватей                               0

    Ряд верхних пределов измерений или диапазонов измерений от Ртт до Ртах по ГОСТ 2520-85

    КЭР-П

    1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 (кПа)

    КЭР-А

    25; 40; 60;100; 160; 250; 400; 600 (кПа)

    1; 1,6; 2,5; 4; 6; 10; 25; 40 (МПа)

    КЭР-И

    25; 40; 60; 100; 160; 250; 400; 600 (кПа)

    1; 1,6; 2,5; 4; 6; 10; 25; 40 (МПа)

    Таблица 2 - Пределы допускаемой приведенной основной погрешности при

    преобразовании измеряемых величин в унифицированный токовый выходной сигнал или в цифровой выходной сигнал

    Модификация

    Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал, %

    КЭР-П

    КЭР-И

    КЭР-А

    ±0,1

    КЭР-П

    КЭР-И

    КЭР-А

    ±0,2

    Таблица 3  - Пределы допускаемой приведенной основной погрешности

    преобразователей в зависимости от диапазонов перенастройки верхней границы диапазона (ВГД)

    Модификация

    Пределы допускаемой приведенной основной погрешности, в диапазонах перенастройки ВГД

    КЭР-П

    от Р шах до Р шах/5

    ±(0,015 + 0,005 Ршах/Pi) % от Pi

    от Ршах до Ршах/5 и более

    ±0,04 % от Pi

    от Р шах до Р шах/10

    ±(0,015 + 0,005 Ршах/Pi) % от Pi

    от Ршах до Ршах/10 и более

    ±0,065 % от Pi

    от Ршах до Ршах/5 и более

    ±0,04 % от Pi

    от Р шах до Р шах/10

    ±(0,0075 Pmax/Pi) % от Pi

    от Ршах до Ршах/10 и более

    ±0,075 % от Pi

    КЭР-И КЭР-А

    от Р шах до Р шах/10

    ±(0,075 Pmax/Pi) % от Pi

    от Ршах до Ршах/10 и более

    ±0,075 % от Pi

    Ртах - максимальное значение верхней границы диапазона;

    Pi - верхний предел измерений, выбранный из значений давления от Ршт до Ртах

    Таблица 4 - Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от верхнего предела измерений, на каждые 10 °С от нормальных условий не превышает значений.

    Модификация

    Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур.

    КЭР-П

    от Р шах до Р шах/5

    ±(0,0225 + 0,0045 P!^^) % от Pi

    от Ршах до Ршах/5 и более

    ±(0,045 + 0,009 Pmax/Pi) % от Pi

    от Ршах до Ршах/30 и более

    ±(0,045 + 0,0125 Pmax/Pi) % от Pi

    КЭР-И КЭР-А

    от Ршах до Ршах/30

    ±(0,05 + 0,035 Pmax/Pi) % от Pi

    от Ршах до Ршах/30 и более

    ± (0,05 + 0,035 Pmax/Pi) % от Pi

    Ршах - максимальное значение верхней границы диапазона;

    Pi - верхний предел измерений, выбранный из значений давления от Ршт до Pшax

    Таблица 5 - Технические характеристики преобразователей

    Наименование характеристики

    Значнеие

    Величина выходного токового сигнала, мА

    от 4 до 20

    Напряжение питания от источников постоянного тока, В

    от 10,5 до 45

    Потребляемая мощность, В^А, не более

    1,0

    Условия эксплуатации:

    -температура окружающего воздуха,° С

    от - 50 до + 70

    -атмосферное давление, кПа

    от 84 до 106,7

    -относительная влажность воздуха, %

    от 30 до 100

    Габаритные размеры, мм, не более

    105х127х210

    Масса преобразователя, кг, не более

    3,6

    Средняя наработка на отказ, ч, не менее

    150000

    Средний срок службы лет, не менее

    15
