Номер по Госреестру СИ: 42506-15
42506-15 Комплексы программно-технические
(КЭР АТ)
Назначение средства измерений:
Комплексы программно-технические «КЭР АТ» (далее комплекс) предназначены для измерений электрического напряжения постоянного тока, силы постоянного электрического тока, электрического сопротивления, а также преобразования этих сигналов в единицы физических величин.
Внешний вид.
Комплексы программно-технические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 06.11.2024
Номер записи -
ID в реестре СИ - 353033
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КЭР АТ, "КЭР АТ",
Производитель
Изготовитель - ООО «КЭР-Инжиниринг»
Страна - РОССИЯ
Населенный пункт - г.Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 11
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1045 дн.
Приказы РСТ, где упоминается данный тип СИ
№2613 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 14106-04, 20791-12, 42506-15, 42786-15, 49360-12, 64594-16, 64953-16, 65555-16, 65820-16, 66026-16, 66813-17
№148 от 2015.02.06 Об утверждении типов средств измерений
№2660 от 2019.11.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№735 от 2024.03.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Комплексы программно-технические (КЭР АТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО «КЭР-Инжиниринг»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42506-15 06.11.2024 |
Комплексы программно-технические, КЭР АТ ООО «КЭР-Инжиниринг» (РОССИЯ г.Казань) |
ОТ МП |
3 года |
|
42786-15 25.11.2024 |
Комплексы программно-технические, ДАТС ООО «КЭР-Инжиниринг» (РОССИЯ г.Казань) |
ОТ МП |
4 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Комплексы программно-технические (КЭР АТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 6 | 4 | 0 | 10 | 6 | 4 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Сервис Надежность Гарантия-ЕК" (РОСС RU.0001.310379) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Комплексы программно-технические (КЭР АТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Metrology.v3.exe |
|
Номер версии (идентификационный номер) ПО |
3.0 |
|
Цифровой идентификатор ПО |
7113B854 |
|
Идентификационное наименование ПО |
MetrologyModels.dll |
|
Номер версии (идентификационный номер) ПО |
3.0 |
|
Цифровой идентификатор ПО |
7EF477E9 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокой (в соответствии с Р 50.2.077-2014).
Знак утверждения типа
Знак утверждения типананосится типографским способом в левый верхний угол титульного листа документов:
-
- 4252-011-57249073 РЭ «Комплексы программно-технические «КЭР АТ». Руководство по эксплуатации»;
-
- 4252-011-57249073 ПС «Комплексы программно-технические «КЭР АТ». Паспорт».
Сведения о методиках измерений
Сведения о методиках измерений
приведены в разделе 1 документа 4252-011-57249073 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим «КЭР АТ»ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10 -16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования.
ТУ 4252-011-57249073-2008 «Комплексы программно-технические «КЭР АТ»»
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологиии испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон (факс): (843) 293-18-33
E-mail: isp13@tatcsm.ru
Принцип действия комплекса основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на рабочих станциях операторов. Входные измерительные каналы аналоговых сигналов имеют параллельно-последовательную структуру, выходные дискретные и аналоговые, а также, входные дискретные - параллельную.
Принцип работы комплекса заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса.
Комплекс, конструктивно, представляет собой многоуровневую иерархическую систему распределённого типа, состоящую в общем случае из верхнего и нижнего уровней, связанных между собой посредством кабельных (проводных) цифровых линий связи на основе стандартных интерфейсов. Нижний уровень выполнен в виде комплектных шкафов, которые включают в себя электрокоммутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе промышленных логических контроллеров (ПЛК) и модулей ввода-вывода. Верхний уровень представлен техническими средствами сбора и обработки информации, выполнен на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью на базе протоколов семейства IP.
Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава комплекса предусмотрены на шкафах, в которых располагаются измерительные компоненты и элементы удаленной связи с объектом (УСО), которые закрываются на ключ или пломбируются. Защита от несанкционированного доступа обеспечивается наличием ключей для шкафов.

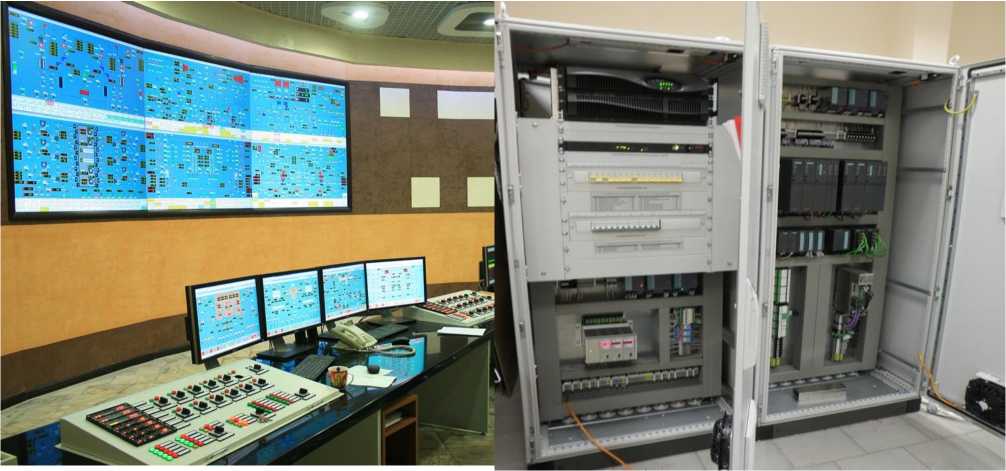

Фотография общего вида комплекса программно-технического «КЭР АТ» приведена на рисунке 1.
Рисунок 1 - Общий вид комплекса программно-технического «КЭР АТ»
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический «КЭР АТ» в составе: |
ПТК «КЭР АТ» |
- |
|
- Шкаф управления и контроля** |
КЭР АТ-ШУ |
1* |
|
- Шкаф расширения** |
КЭР АТ-ШР |
1* |
|
- Шкаф управления силовой** |
КЭР АТ-ШС |
1* |
|
- Шкаф управления локальный** |
КЭР АТ-ШЛ |
1* |
|
- Шкаф коммуникационного оборудования** |
КЭР АТ-ШК |
1* |
|
- Шкаф промежуточных реле** |
КЭР АТ-ШПР |
1* |
|
- Шкаф питания** |
КЭР АТ-ШП |
1* |
|
- Автоматизированное рабочее место сервер приложения** |
КЭР АТ-АРМ-С |
1* |
|
- Автоматизированное рабочее место инженера** |
КЭР АТ-АРМ-И |
1* |
|
- Автоматизированное рабочее место оператора** |
КЭР АТ-АРМ-О |
1* |
|
- Автоматизированное рабочее место метролога** |
КЭР АТ-АРМ-М |
1* |
|
- Программное обеспечение комплекса программно-технического «КЭР АТ» |
КЭР АТ - ПО |
1 |
|
Комплексы программно-технические «КЭР АТ». Руководство по эксплуатации |
4252-011-57249073 РЭ |
1 |
|
Комплексы программно-технические «КЭР АТ». Паспорт |
4252-011-57249073 ПС |
1 |
|
ГСИ. Инструкция. Комплексы программнотехнические «КЭР АТ». Методика поверки |
4252-011-57249073 МП |
1 |
Примечания:
* - количество по заказу потребителя;
** - комплектность согласно проектно-конструкторской документации.
Таблица 2 - Метрологические характеристики комплекса
|
Диапазон измерения напряжения, В |
от -10 до +10 |
|
Пределы допускаемой основной приведенной погрешности канала измерения напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения напряжения постоянного тока, %/10 °С |
±0,05 |
|
Диапазон измерения силы постоянного тока, мА |
от 0 до 20 от -50 до +50 |
|
Пределы допускаемой основной приведенной погрешности канала измерения силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения силы постоянного тока, %/10 °С |
±0,05 |
|
Диапазон измерения электрического сопротивления, кОм |
от 0 до 5 |
|
Пределы допускаемой основной приведенной погрешности канала измерения электрического сопротивления, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности канала измерения электрического сопротивления, %/10 °С |
±0,1 |
|
Диапазон измерения температур с помощью внешних термопар, °С |
от -150 до +1300 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопар, °С |
±0,8 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры с помощью внешних термопар, °С /10 °С |
±0,4 |
|
Диапазон измерения температур с помощью внешних термопреобразователей сопротивления, °С |
от -200 до +600 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений, |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивлений, °С /10 °С |
±0,25 |
|
Диапазон измерения количества импульсов |
от 0 до 65535 |
|
Пределы допускаемой абсолютной погрешности измерения количества импульсов |
±1 |
|
Диапазон измерений частоты, Гц |
от 1 до 100000 |
|
Пределы допускаемой основной приведенной погрешности измерений частоты, % |
±0,003 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений частоты, % |
±0,001 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 10 от 0 до -10 |
|
Пределы допускаемой приведенной погрешности воспроизведения силы напряжения постоянного тока, % |
±0,2 |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного тока, % |
±0,2 |
|
- Значения приведенных погрешностей определяют как отношение абсолютной погрешности средства измерения к верхнему пределу диапазона измерений | |
Таблица 3 - Основные технические характеристики
|
Номинальное напряжение питания главных цепей, В |
3х380 |
|
Номинальное напряжение питания вспомогательных цепей, В |
220 |
|
Номинальная частота, Гц |
50 |
|
Габаритные размеры составных частей, мм, не более |
1500х1500х2500 |
|
Масса, кг, не более |
800 |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации: диапазон рабочих температур, °С
относительная влажность воздуха при температуре +25 °С, % атмосферное давление, кПа |
от +10 до +35 от -40 до +60 от 5 до 95 от 84 до 106,7 |
