Номер по Госреестру СИ: 64790-16
64790-16 Счетчики жидкости камерные лопастные
(Smith Meter)
Назначение средства измерений:
Счетчики жидкости камерные лопастные Smith Meter предназначены для измерений объема жидкостей.
Внешний вид.
Счетчики жидкости камерные лопастные
Рисунок № 1
Внешний вид.
Счетчики жидкости камерные лопастные

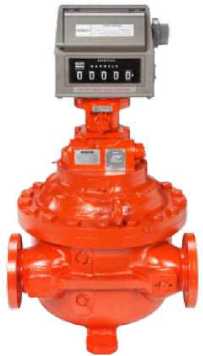

Рисунок № 2
Внешний вид.
Счетчики жидкости камерные лопастные

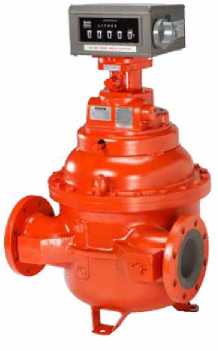

Рисунок № 3
Внешний вид.
Счетчики жидкости камерные лопастные

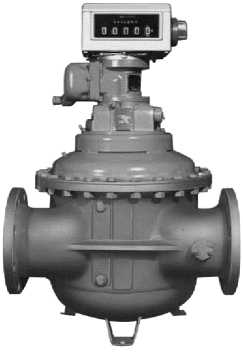

Рисунок № 4
Внешний вид.
Счетчики жидкости камерные лопастные
Рисунок № 5
Внешний вид.
Счетчики жидкости камерные лопастные
Рисунок № 6
Внешний вид.
Счетчики жидкости камерные лопастные

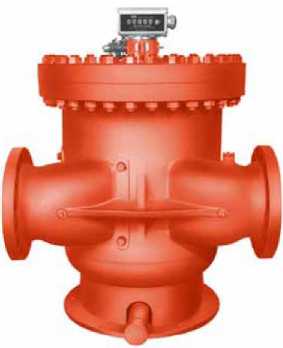

Рисунок № 7
Внешний вид.
Счетчики жидкости камерные лопастные

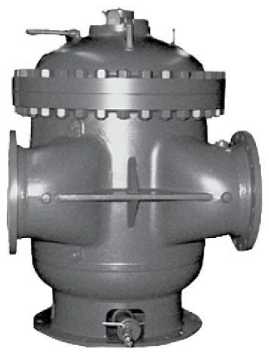

Рисунок № 8
Внешний вид.
Счетчики жидкости камерные лопастные

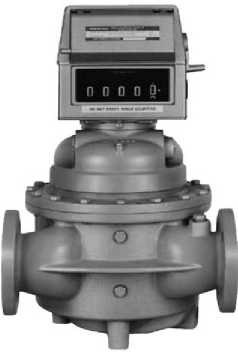

Рисунок № 9
Внешний вид.
Счетчики жидкости камерные лопастные
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную таблицу, закрепленную на корпусе счетчика жидкости камерного лопастного Smith Meter, в виде наклейки и на титульный лист паспорта по центру типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости камерным лопастным Smith Meter
Поверка
Поверкаосуществляется по документам МИ 3380-2012 «ГСИ. Преобразователи объемного
расхода. Методика поверки на месте эксплуатации поверочной установкой», утвержденному ФГУП «ВНИИР» 10 сентября 2012 г. или ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».
Основные средства поверки:
- рабочий эталон 1-го или 2-го разряда по ГОСТ 8.142-2013 (установка трубопоршневая поверочная или компакт-прувер в стационарном или мобильном исполнении) с диапазоном измерений объемного расхода, соответствующего диапазону измерений объемного расхода счетчиков жидкости камерных лопастных Smith Meter;
- рабочий эталон 1-го или 2-го разряда по ГОСТ 8.510-2002 диапазоном измерений объемного расхода, соответствующего диапазону измерений объемного расхода счетчиков жидкости камерных лопастных Smith Meter.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика жидкости камерного лопастного Smith Meter, а также на пломбы, установленные в соответствии с рисунком 17.
Заявитель
Общество с ограниченной ответственностью «Нефтеконсалт» (ООО «Нефтеконсалт»)
ИНН 7723780644
Адрес: 109044, г. Москва, ул. Крутицкий Вал, д. 3
Телефон: (495) 974-68-84
Факс: (495) 974-68-85
Web-сайт: http://www.neftecon.ru
E-mail: info@neftecon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия счетчиков жидкости камерных лопастных Smith Meter основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счетчик.
Конструктивно счетчики жидкости камерные лопастные Smith Meter состоят из первичного преобразователя расхода, механического отсчетного устройства или преобразователя импульсов. Ротор состоит из четырех лопастей, которые образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которого ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительной камеры. Вращение ротора передается через редуктор на механическое отсчетное устройство или посредством преобразователя импульсов преобразуется в электрический импульсный сигнал.
В зависимости от номинального диаметра, диапазона объемного расхода счетчики жидкости камерные лопастные Smith Meter выпускаются в 20 исполнениях: С2, Е3, F4, G6, H8, JA10, JB10, K12, M16, SF-60-DI, ST-40-DI, ST-75-DI, ST-75-SS, ST-160-DI, T-11, T-20, T-40, PRIME 4, GMVZ 1004 и GMVT 805. В зависимости от конструкции первичного преобразователя расхода счетчики жидкости камерные лопастные Smith Meter бывают двух типов: прямоточные (тип S) и угловые (тип А). В зависимости от максимального давления измеряемой среды счетчики жидкости камерные лопастные Smith Meter могут выпускаться следующих моделей: А1, А3, S1, S3, S5, S6, S7 и S8.
Общий вид счетчиков жидкости камерных лопастных Smith Meter представлен на рисунках 1-16.

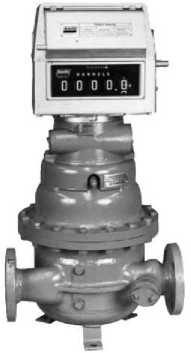

Рисунок 1 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения С2
Рисунок 2 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения Е3
Рисунок 3 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения F4
Рисунок 4 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения G6
Рисунок 5 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения H8
Рисунок 6 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнений JA10 и JB10
Рисунок 7 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения K12
Рисунок 8 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения M16
Рисунок 9 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения SF-60-DI
Рисунок 10 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения ST-40-DI

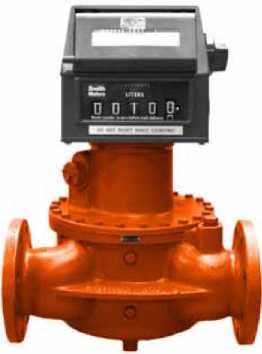

Рисунок 11 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнений ST-75-DI, ST-75-SS и ST-160-DI

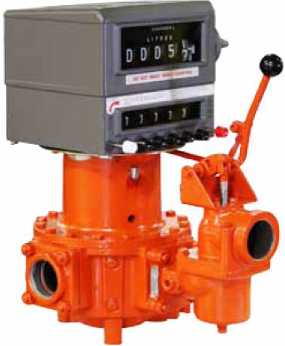

Рисунок 12 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения T-11

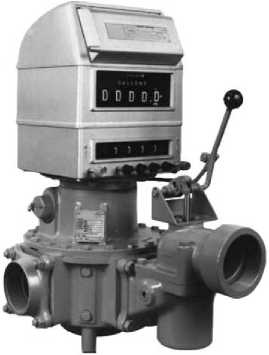

Рисунок 13 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнений T-20, Т-40

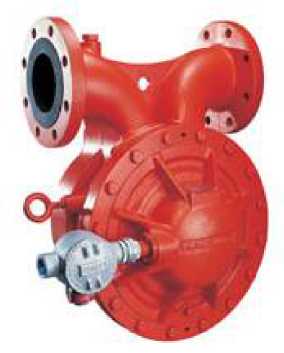

Рисунок 14 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения PRIME 4

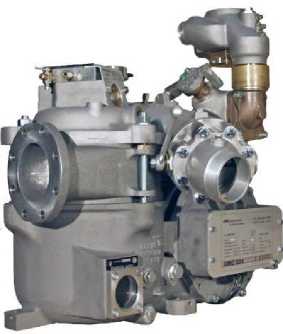

Рисунок 15 - Общий вид счетчиков жидкости камерных лопастных Smith Meter исполнения GMVZ 1004

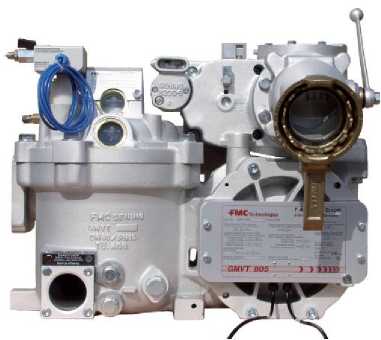

GMVT 80S
Пломбирование счетчиков жидкости камерных лопастных Smith Meter осуществляется с помощью проволоки и свинцовой (пластмассовой ) пломбы с нанесением знака поверки давлением на пломбу. Места пломбирования счетчиков жидкости камерных лопастных Smith Meter приведены на рисунке 17.

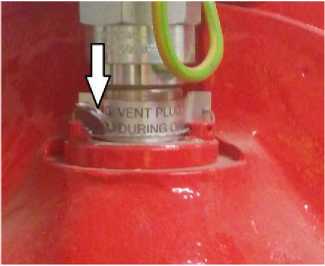

Рисунок 17 - Места пломбирования счетчиков жидкости камерных лопастных Smith Meter
Программное обеспечение отсутствует.
Таблица 27 - Комплектность счетчиков жидкости камерных лопастных Smith Meter
Наименование |
Обозначение |
Количество |
Счетчик жидкости камерный лопастной Smith Meter (модель по заказу) |
- |
1 шт. |
Механическое или электронное счетное устройство |
1 шт. | |
Преобразователь импульсов |
1 шт. | |
Защитный фильтр |
1 шт. | |
Механический клапан-отсекатель |
1 шт. | |
Г идравлический клапан-отсекатель |
1 шт.. | |
Воздух-газо-отделитель/Экстрактор газа |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. | |
Методика поверки |
МИ 3380-2012 и (или) ГОСТ 8.451-81 |
1 экз. |
По заказу. |
Таблица 1 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений С2 и Е3
Наименование характеристики |
Значение | |||||
C2 |
Е3 | |||||
Наибольший объемный расход, м3/ч |
28,5 |
96 | ||||
Наименьший объемный расход в | ||||||
зависимости от динамической | ||||||
вязкости измеряемой среды, м3/ч: | ||||||
- 0,5 мПа^с |
5,70 |
3,90 |
3,00 |
18,18 |
11,4 |
9,00 |
- 1 мПа •с |
3,42 |
2,28 |
1,80 |
11,40 |
7,92 |
5,70 |
- 5 мПа •с |
1,38 |
0,9 |
0,66 |
4,50 |
3,42 |
2,28 |
- 20 мПа •с |
0,36 |
0,24 |
0,18 |
1,14 |
0,90 |
0,60 |
- 100 мПа •с |
0,06 |
0,045 |
0,036 |
0,24 |
0,18 |
0,12 |
- 400 мПа •с |
0,018 |
0,012 |
0,0102 |
0,06 |
0,048 |
0,03 |
Пределы допускаемой относительной погрешности, % |
±0,15*; ±0,1 |
±0,25 |
±0,5 |
±0,15*; ±0,1 |
±0,25 |
±0,5 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1. |
Наименование характеристики |
Значение | |||||
F4 |
G6 | |||||
Наибольший объемный расход, м3/ч |
135 |
225 | ||||
Наименьший объемный расход в | ||||||
зависимости от динамической вязкости | ||||||
измеряемой среды, м3/ч: | ||||||
- 0,5 мПа^с |
22,50 |
17,04 |
11,4 |
36,36 |
27,30 |
18,18 |
- 1 мПа •с |
13,62 |
10,20 |
6,84 |
22,68 |
17,04 |
11,40 |
- 5 мПа •с |
5,70 |
4,08 |
2,70 |
9,12 |
6,84 |
4,56 |
- 20 мПа •с |
1,38 |
0,90 |
0,66 |
1,80 |
1,38 |
0,90 |
- 100 мПа •с |
0,285 |
0,228 |
0,135 |
0,318 |
0,228 |
0,159 |
- 400 мПа •с |
0,0684 |
0,057 |
0,0342 |
0,159 |
0,114 |
0,0798 |
Пределы допускаемой относительной погрешности, % |
±0,15*; ±0,1 |
±0,25 |
±0,5 |
±0,15*; ±0,1 |
±0,25 |
±0,5 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 3 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений H8 и JA10
Наименование характеристики |
Значение | |||||
H8 |
JA10 | |||||
Наибольший объемный расход, м3/ч |
365 |
550 | ||||
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 1 мПа •с |
41 |
31 |
20 |
56 |
41 |
28 |
- 5 мПа •с |
16 |
12 |
8,0 |
22 |
17 |
11 |
- 20 мПа •с |
4,5 |
3,4 |
2,0 |
6,0 |
4,5 |
3,0 |
- 100 мПа •с |
0,9 |
0,7 |
0,5 |
1,4 |
1,1 |
0,7 |
|
0,20 |
0,20 |
0,10 |
0,7 |
0,5 |
0,4 |
Пределы допускаемой относительной |
±0,15; * |
±0,25 |
±0,5 |
±0,15; * |
±0,25 |
±0,5 |
погрешности, % |
±0,1 |
±0,1 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 4 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений JB10 и K12
Наименование характеристики |
Значение | |||||
JB10 |
K12 | |||||
Наибольший объемный расход, м3/ч |
740 |
1140 | ||||
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 1 мПа •с |
74 |
52 |
35 |
103 |
80 |
52 |
- 5 мПа •с |
29 |
21 |
14 |
41 |
32 |
21 |
- 20 мПа •с |
7,0 |
5,5 |
3,6 |
10 |
8,0 |
5,0 |
- 100 мПа •с |
2,0 |
1,5 |
1,0 |
2,5 |
1,9 |
1,3 |
- 200 мПа •с |
0,9 |
0,7 |
0,5 |
1,3 |
0,9 |
0,6 |
Пределы допускаемой относительной |
±0,15; * |
±0,25 |
±0,5 |
±0,15; * |
±0,25 |
±0,5 |
погрешности, % |
±0,1 |
±0,1 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Наименование характеристики |
Значение | ||
Наибольший объемный расход, м3/ч |
2000 | ||
Наименьший объемный расход в зависимости от динамической | |||
вязкости измеряемой среды, м3/ч: | |||
- 1 мПа •с |
222 |
167 |
111 |
- 5 мПа •с |
89 |
67 |
45 |
- 20 мПа •с |
22 |
17 |
11 |
- 100 мПа •с |
6 |
4 |
3 |
- 200 мПа •с |
2,9 |
2,2 |
1,6 |
Пределы допускаемой относительной погрешности, % |
±0,15; * ±0,1 |
±0,25 |
±0,5 |
* Специальное исполнение по заказу с диапазоном объемного расхода 5:1. |
Таблица 6 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений SF-60-DI и ST-40-DI
Наименование характеристики |
Значение | |||||
SF-60-DI |
ST-40-DI | |||||
Наибольший объемный расход, м3/ч |
135 |
19,2 | ||||
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПа^с | ||||||
22,50 |
17,10 |
11,40 |
3,39 |
2,25 |
1,71 | |
- 1 мПа •с |
13,62 |
10,2 |
6,84 |
2,25 |
1,71 |
1,14 |
- 5 мПа •с |
5,70 |
4,08 |
2,70 |
0,90 |
0,66 |
0,45 |
- 20 мПа •с |
1,38 |
0,90 |
0,66 |
0,228 |
0,174 |
0,114 |
- 100 мПа •с |
0,285 |
0,228 |
0,135 |
0,045 |
0,036 |
0,024 |
- 400 мПа •с |
0,0684 |
0,057 |
0,0342 |
0,0114 |
0,009 |
0,006 |
Пределы допускаемой относительной погрешности, % |
±0,15; * ±0,1 |
±0,15; ±0,25 |
l/T 1Г, О -н -н |
±0,15; ±0,5; * ±0,1 |
±0,25 |
±0,5 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 7 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений ST-75-DI и ST-75-SS
Наименование характеристики |
Значение | |||||
ST-75-DI |
ST-75-SS | |||||
Наибольший объемный расход, м3/ч |
45 |
72 | ||||
Наименьший объемный расход в | ||||||
зависимости от динамической вязкости | ||||||
измеряемой среды, м3/ч: | ||||||
- 0,5 мПа^с |
9,00 |
6,78 |
4,5 |
9,00 |
6,78 |
4,50 |
- 1 мПа •с |
5,70 |
4,08 |
2,70 |
5,70 |
4,08 |
2,70 |
- 5 мПа •с |
2,28 |
1,80 |
1,14 |
2,28 |
1,80 |
1,14 |
- 20 мПа •с |
0,57 |
0,456 |
0,27 |
0,57 |
0,456 |
0,27 |
- 100 мПа •с |
0,114 |
0,09 |
0,054 |
0,114 |
0,09 |
0,054 |
- 400 мПа •с |
0,027 |
0,0228 |
0,0132 |
0,027 |
0,0228 |
0,0132 |
Пределы допускаемой относительной |
±0,15; |
±0,15; |
±0,25; |
±0,15; |
±0,15; |
±0,25; |
погрешности, % |
±0,1* |
±0,25 |
±0,5 |
±0,1* |
±0,25 |
±0,5 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Наименование характеристики |
Значение | |||||
ST-160-DI |
T-11 | |||||
Наибольший объемный расход, м3/ч |
72 |
18 | ||||
Наименьший объемный расход в зависимости от динамической вязкости измеряемой среды, м3/ч: - 0,5 мПа^с |
11,40 |
9,00 |
5,70 |
6,78 |
4,5 |
3,42 |
- 1 мПа •с |
6,78 |
4,98 |
3,42 |
4,50 |
3,42 |
2,28 |
- 5 мПа •с |
2,70 |
2,04 |
1,38 |
1,80 |
1,32 |
0,90 |
- 20 мПа •с |
0,678 |
0,498 |
0,342 |
0,456 |
0,342 |
0,228 |
- 100 мПа •с |
0,138 |
0,102 |
0,066 |
0,09 |
0,066 |
0,048 |
- 400 мПа •с |
0,0342 |
0,0252 |
0,018 |
0,0228 |
0,018 |
0,0114 |
Пределы допускаемой относительной погрешности, % |
±0,15 * ±0,1 |
±0,25 |
±0,5 |
±0,15 |
±0,15; ±0,25 |
±0,25; ±0,5 |
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 9 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений T-20 и Т-40
Наименование характеристики |
Значение | |||||
T-20 |
T-40 | |||||
Наибольший объемный расход, м3/ч |
45 |
90 | ||||
Наименьший объемный расход в | ||||||
зависимости от динамической вязкости | ||||||
измеряемой среды, м3/ч: | ||||||
- 0,5 мПа^с |
9,00 |
6,78 |
4,50 |
18,18 |
11,4 |
9,00 |
- 1 мПа •с |
5,70 |
4,08 |
2,70 |
11,40 |
7,92 |
5,70 |
- 5 мПа •с |
2,28 |
1,80 |
1,14 |
4,50 |
3,42 |
2,28 |
- 20 мПа •с |
0,57 |
0,456 |
0,27 |
1,14 |
0,90 |
0,60 |
- 100 мПа •с |
0,114 |
0,09 |
0,054 |
0,24 |
0,18 |
0,12 |
- 400 мПа •с |
0,027 |
0,0228 |
0,0132 |
0,06 |
0,048 |
0,03 |
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,25 |
±0,5 |
±0,15 |
±0,15; ±0,25 |
±0,25; ±0,5 |
Таблица 10 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнения PRIME 4
Наименование характеристики |
Значение |
Наибольший объемный расход номинальный, м3/ч |
171 |
Наибольший объемный расход расширенный, м3/ч |
204 |
Наименьший объемный расход, м3/ч |
17,1 |
Пределы допускаемой относительной погрешности, %: | |
- в номинальном диапазоне расходов |
±0,15 |
- в расширенном диапазоне расходов |
±0,25 |
Таблица 11 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений GMVZ 1004 и GMVT 805
Наименование характеристики |
Значение | |
GMVZ 1004 |
GMVT 805 | |
Наибольший объемный расход, м3/ч |
60 |
48 |
Наименьший объемный расход, м3/ч |
6 |
2,4 |
Пределы допускаемой относительной погрешности, % |
±0,15 |
±0,15 |
Наименование характеристики |
Значение | ||||||
Модель |
S1 |
S3 |
S5 |
S6 |
S7 | ||
Номинальный диаметр |
DN 50 | ||||||
Измеряемая среда |
нефть; нефтепродукты | ||||||
Наибольшая динамическая вязкость измеряемой среды, мПа •с |
400 | ||||||
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
* 1965 |
2068 |
* 5102 |
10204* | ||
Диапазон температуры измеряемой |
от -29 до +70 | ||||||
среды, °С | |||||||
Габаритные размеры, мм, не более | |||||||
- длина |
340 |
40 |
340 |
375 |
385 | ||
- ширина |
356 |
356 |
371 |
457 |
476 | ||
- высота |
639 |
711 |
711 |
772 |
787 | ||
Масса, кг, не более |
43 |
50 |
52 |
77 |
116 | ||
Условия эксплуатации: - температура окружающей среды, °С | |||||||
- относительная влажность, % |
от -29 до +65 | ||||||
- атмосферное давление, кПа |
от 5 до 95, без конденсации влаги | ||||||
от 84,0 до 106,7 | |||||||
Средний срок службы, лет, не менее |
15 | ||||||
* При температуре измеряемой среды 38 °С. |
Таблица 13 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения E3
Наименование характеристики |
Значение | |||||||
Модель |
A1 |
A3 |
S1 |
S3 |
S5 |
S6 |
S7 |
S8 |
Номинальный диаметр |
DN |
80 | ||||||
Измеряемая среда |
нефть; нефтепродукты | |||||||
Наибольшая | ||||||||
динамическая вязкость |
400 | |||||||
измеряемой среды, мПа •с | ||||||||
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
* 1965 |
1034 |
* 1965 |
2068 |
* 5102 |
10204* |
15306* |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 | |||||||
Габаритные размеры, мм, не более | ||||||||
- длина |
470 |
470 |
451 |
451 |
451 |
475 |
492 |
711 |
- ширина |
470 |
470 |
470 |
470 |
495 |
584 |
592 |
691 |
- высота |
779 |
811 |
779 |
811 |
811 |
874 |
894 |
894 |
Масса, кг, не более |
120 |
122 |
120 |
122 |
129 |
197 |
299 |
573 |
Наименование характеристики |
Значение | |||||||
Модель |
A1 |
A3 |
S1 |
S3 |
S5 |
S6 |
S7 |
S8 |
Условия эксплуатации:
влажность, %
|
от -29 до +65 от 5 до 95, без конденсации влаги от 84,0 до 106,7 | |||||||
Средний срок службы, лет, не менее |
15 | |||||||
* При температуре измеряемой среды 38 °С. |
Таблица 14 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения F4
Наименование характеристики |
Значение | |||||
Модель |
S1 |
S3 |
S5 |
S6 |
S7 |
S8 |
Номинальный диаметр |
DN 100 | |||||
Измеряемая среда |
нефть; нефтепродукты | |||||
Наибольшая динамическая вязкость |
400 | |||||
измеряемой среды, мПа •с | ||||||
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
* 1965 |
2068 |
* 5102 |
10204* |
15306* |
Диапазон температуры измеряемой |
от -29 до +70 | |||||
среды, °С | ||||||
Габаритные размеры, мм, не более | ||||||
- длина |
508 |
508 |
536 |
632 |
676 |
726 |
- ширина |
508 |
508 |
536 |
632 |
676 |
726 |
- высота |
833 |
866 |
866 |
889 |
945 |
1181 |
Масса, кг, не более |
134 |
136 |
154 |
245 |
376 |
942 |
Условия эксплуатации: | ||||||
- температура окружающей среды, °С |
от -29 до +65 | |||||
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |||||
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||||
Средний срок службы, лет, не менее |
15 | |||||
* При температуре измеряемой среды 38 °С. |
Таблица 15 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения G6
Наименование характеристики |
Значение | ||||
Модель |
S3 |
S5 |
S6 |
S7 |
S8 |
Номинальный диаметр |
DN 150 | ||||
Измеряемая среда |
нефть; нефтепродукты | ||||
Наибольшая динамическая вязкость измеряемой среды, мПа •с |
400 | ||||
Наибольшее рабочее давление измеряемой среды, кПа |
* 1965 |
2068* |
* 5102 |
10204* |
15307* |
Диапазон температуры измеряемой среды, °С |
от -29 до+70 |
Наименование характеристики |
Значение | ||||
Модель |
S3 |
S5 |
S6 |
S7 |
S8 |
Габаритные размеры, мм, не более | |||||
- длина |
584 |
610 |
734 |
785 |
914 |
- ширина |
584 |
610 |
734 |
785 |
914 |
- высота |
925 |
925 |
991 |
1024 |
1245 |
Масса, кг, не более |
197 |
220 |
433 |
592 |
1273 |
Условия эксплуатации: | |||||
- температура окружающей среды, °С |
от -29 до +65 | ||||
- относительная влажность, % |
от 5 до 95, без конденсации влаги | ||||
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||
Средний срок службы, лет, не менее |
15 | ||||
* При температуре измеряемой среды 38 °С. |
Таблица 16 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения H8
Наименование характеристики |
Значение | |||||
Модель |
S1 |
S3 |
S5 |
S6 |
S7 |
S8 |
Номинальный диаметр |
DN 200 | |||||
Измеряемая среда |
нефть; нефтепродукты | |||||
Наибольшая динамическая вязкость |
400 | |||||
измеряемой среды, мПа •с | ||||||
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
* 1965 |
2068 |
* 5102 |
10204* |
15306* |
Диапазон температуры измеряемой |
от -29 до +70 | |||||
среды, °С | ||||||
Габаритные размеры, мм, не более | ||||||
- длина |
711 |
711 |
732 |
851 |
909 |
1023 |
- ширина |
711 |
711 |
732 |
851 |
909 |
1023 |
- высота |
988 |
1023 |
1023 |
1094 |
1132 |
1343 |
Масса, кг, не более |
855 |
860 |
875 |
1450 |
1790 |
2059 |
Условия эксплуатации: | ||||||
- температура окружающей среды, °С |
от -29 до +58 | |||||
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |||||
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||||
Средний срок службы, лет, не менее |
15 | |||||
* При температуре измеряемой среды 38 °С. |
Таблица 17 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения JA10
Наименование характеристики |
Значение | ||||
Модель |
S3 |
S5 |
S6 |
S7 |
S8 |
Номинальный диаметр |
DN 250 | ||||
Измеряемая среда |
нефть; нефтепродукты | ||||
Наибольшая динамическая вязкость измеряемой среды, мПа •с |
200 | ||||
Наибольшее рабочее давление измеряемой среды, кПа |
* 1765 |
2068 |
* 5102 |
10204* |
15306* |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 |
Наименование характеристики |
Значение | ||||
Модель |
S3 |
S5 |
S6 |
S7 |
S8 |
Г абаритные размеры, мм, не более | |||||
- длина |
838 |
859 |
1041 |
1125 |
1590 |
- ширина |
838 |
859 |
1041 |
1125 |
1590 |
- высота |
1270 |
1270 |
1290 |
1331 |
1638 |
Масса, кг, не более |
941 |
1002 |
1173 |
1799 |
4337 |
Условия эксплуатации: | |||||
- температура окружающей среды, °С |
от -29 до +58 | ||||
- относительная влажность, % |
от 5 до 95, без конденсации влаги | ||||
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||
Средний срок службы, лет, не менее |
15 | ||||
* При температуре измеряемой среды 38 °С. |
Таблица 18 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения JB10
Наименование характеристики |
Значение | ||||||
Модель |
S3 |
S5 |
S6 |
S7 |
S8 | ||
Номинальный диаметр |
DN 250 | ||||||
Измеряемая среда |
нефть |
; нефтепродукты | |||||
Наибольшая динамическая вязкость измеряемой среды, мПа •с |
200 | ||||||
Наибольшее рабочее давление измеряемой среды, кПа |
* 1965 |
2068 |
* 5102 |
10204* |
15306* | ||
Диапазон температуры измеряемой среды, °С |
от -29 до +70 | ||||||
Г абаритные размеры, мм, не более | |||||||
- длина |
838 |
859 |
1041 |
1125 |
1590 | ||
- ширина |
838 |
859 |
1041 |
1125 |
1590 | ||
- высота |
1270 |
1270 |
1290 |
1331 |
1638 | ||
Масса, кг, не более |
952 |
1014 |
1184 |
1811 |
4353 | ||
Условия эксплуатации: | |||||||
- температура окружающей среды, °С |
от -29 до +52 | ||||||
- относительная влажность, % |
от 5 до 95, без конденсации влаги | ||||||
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||||
Средний срок службы, лет, не менее |
15 | ||||||
* При температуре измеряемой среды 38 °С. |
Таблица 19 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения K12
Наименование характеристики |
Значение | |||
Модель |
S3 |
S5 |
S6 |
S7 |
Номинальный диаметр |
DN 300 | |||
Измеряемая среда |
нефть; нефтепродукты | |||
Наибольшая динамическая вязкость измеряемой среды, мПа •с |
200 | |||
Наибольшее рабочее давление измеряемой среды, кПа |
1896* |
2068* |
4964* |
9929* |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 |
Наименование характеристики |
Значение | |||
Модель |
S3 |
S5 |
S6 |
S7 |
Г абаритные размеры, мм, не более | ||||
- длина |
965 |
986 |
1176 |
1240 |
- ширина |
965 |
986 |
1176 |
1240 |
- высота |
1531 |
1531 |
1595 |
1691 |
Масса, кг, не более |
1372 |
1588 |
2191 |
4828 |
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
от -29 до +52 | |||
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |||
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
Средний срок службы, лет, не менее |
15 | |||
* При температуре измеряемой среды 38 °С. |
Таблица 20 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнения M16
Наименование характеристики |
Значение | |||
Модель |
S3 |
S5 |
S6 | |
Номинальный диаметр |
DN 400 | |||
Измеряемая среда |
нефть; нефтепродукты | |||
Наибольшая динамическая вязкость измеряемой среды, мПа •с |
200 | |||
Наибольшее рабочее давление измеряемой среды, кПа |
* 1965 |
2068 |
* 5102 | |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 | |||
Габаритные размеры, мм, не более | ||||
- длина |
1168 |
1168 |
1194 | |
- ширина |
1168 |
1168 |
1194 | |
- высота |
1823 |
1823 |
1823 | |
Масса, кг, не более |
2927 |
3330 |
4320 | |
Условия эксплуатации: - температура окружающей среды, °С |
от -29 до +46 | |||
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |||
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
Средний срок службы, лет, не менее |
15 | |||
* При температуре измеряемой среды 38 °С. |
Таблица 21 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений SF-60-DI и ST-40-DI
Наименование характеристики |
Значение | |
SF-60-DI |
ST-40-DI | |
Номинальный диаметр |
DN 100 |
DN 50 |
Измеряемая среда |
нефть; нефтепродукты | |
Наибольшая динамическая вязкость измеряемой среды, мПа •с |
400 | |
Наибольшее рабочее давление измеряемой среды, кПа |
1600 | |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 |
Наименование характеристики |
Значение | |
SF-60-DI |
ST-40-DI | |
Г абаритные размеры, мм, не более - длина |
500 |
315 |
- ширина |
500 |
315 |
- высота |
782 |
612 |
Масса, кг, не более |
109 |
29 |
Условия эксплуатации: - температура окружающей среды, °С |
от -29 до +65 | |
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Средний срок службы, лет, не менее |
15 |
Таблица 22 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений ST-75-DI и ST-75-SS
Наименование характеристики |
Значение | |
ST-75-DI |
ST-75-SS | |
Номинальный диаметр |
DN 65 |
DN 65 |
Измеряемая среда |
нефть; нефтепродукты | |
Наибольшая динамическая вязкость измеряемой среды, |
400 | |
мПа^с | ||
Наибольшее рабочее давление измеряемой среды, кПа |
1600 | |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 | |
Габаритные размеры, мм, не более | ||
- длина |
400 |
400 |
- ширина |
400 |
400 |
- высота |
626 |
658 |
Масса, кг, не более |
38 |
34 |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от -29 до +65 | |
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Средний срок службы, лет, не менее |
15 |
Таблица 23 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений ST-160-DI и T-11
Наименование характеристики |
Значение | |
ST-160-DI |
T-11 | |
Номинальный диаметр |
DN 80 |
DN 50 |
Измеряемая среда |
нефть; нефтепродукты | |
Наибольшая динамическая вязкость измеряемой среды, |
400 | |
мПа^с | ||
Наибольшее рабочее давление измеряемой среды, кПа |
1965 |
1034 |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 | |
Г абаритные размеры, мм, не более | ||
- длина |
353 |
401 |
- ширина |
400 |
284 |
- высота |
659 |
612 |
Масса, кг, не более |
56 |
26 |
Наименование характеристики |
Значение | |
ST-160-DI |
T-11 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от -29 до +65 | |
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Средний срок службы, лет, не менее |
15 |
Таблица 24 - Основные технические характеристики счетчиков жидкости камерных лопастных Smith Meter исполнений T-20 и Т-40
Наименование характеристики |
Значение | |
T-20 |
T-40 | |
Номинальный диаметр |
DN 80 |
DN 100 |
Измеряемая среда |
нефть; нефтепродукты | |
Наибольшая динамическая вязкость измеряемой среды, |
400 | |
мПа •с | ||
Наибольшее рабочее давление измеряемой среды, кПа |
1034 |
517 |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 | |
Г абаритные размеры, мм, не более | ||
- длина |
513 |
384 |
- ширина |
330 |
384 |
- высота |
640 |
472 |
Масса, кг, не более |
38 |
50 |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от -29 до +65 | |
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Средний срок службы, лет, не менее |
15 |
Таблица 25 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения PRIME 4
Наименование характеристики |
Значение |
1 |
2 |
Номинальный диаметр |
DN 100 |
Измеряемая среда |
нефтепродукты |
Перепад давления при максимальном расходе, кПа, не более |
25 |
Наибольшая динамическая вязкость измеряемой среды, мПа •с |
100 |
Наибольшее рабочее давление измеряемой среды, кПа |
2500 |
Диапазон температуры измеряемой среды, °С |
от -29 до +70 |
Габаритные размеры, мм, не более - длина |
341 |
- ширина |
656 |
- высота |
583 |
Масса, кг, не более |
140 |
Условия эксплуатации: - температура окружающей среды, °С |
от -29 до +65 |
- относительная влажность, % |
от 5 до 95, без |
- атмосферное давление, кПа |
конденсации влаги от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
15 |
Таблица 26 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнений GMVZ 1004 и GMVT 805
Наименование характеристики |
Значение | |
GMVZ 1004 |
GMVT 805 | |
Номинальный диаметр |
DN 100 |
DN 80 |
Измеряемая среда |
нефтепродукты | |
Наибольшая динамическая вязкость измеряемой среды, |
20 | |
мПа^с | ||
Наибольшее рабочее давление измеряемой среды, кПа |
1000 |
1000 |
Диапазон температуры измеряемой среды, °С |
от -10 до +50 | |
Габаритные размеры, мм, не более | ||
- длина |
530 |
400 |
- ширина |
650 |
590 |
- высота |
565 |
552 |
Масса, кг, не более |
88 |
76 |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от -29 до +65 | |
- относительная влажность, % |
от 5 до 95, без конденсации влаги | |
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Средний срок службы, лет, не менее |
15 |
