Номер по Госреестру СИ: 64780-16
64780-16 Расходомеры
(ADS Triton, ADS Triton+)
Назначение средства измерений:
Расходомеры ADS Triton, ADS Triton+ (далее - расходомеры) предназначены для измерений уровня, скорости потока, объемного расхода и объема жидкости в открытых и закрытых водоводах с напорным, безнапорным и комбинированным режимами течений любых форм поперечных сечений, в том числе в коллекторах хозяйственно-бытовой и совмещённой канализации, в системах отведения ливневых вод, в сбросных каналах энергетических объектов и т.п.
Внешний вид.
Расходомеры
Рисунок № 1
Внешний вид.
Расходомеры
Рисунок № 2
Внешний вид.
Расходомеры
Рисунок № 3
Общие сведения
Дата публикации - 17.08.2021
Срок свидетельства - 19.08.2026
Номер записи -
ID в реестре СИ - 378475
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель 8000-FST-IM, мод. ADS Triton+ 8000-FST-IM, мод. ADS Triton 8000-FST, Triton+8000-FST-IM, ADS Triton+8000, ADS Triton+ 8000-FST-IM, ADS Triton+ 8000-FST-IM, ADS Triton 8000-FST-IM, ADS Triton 8000-FHK, ADS Triton 8000-FST-IM,
Производитель
Изготовитель - Компания "ADS Environmental Services"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 102
Выдано извещений - 13
Кол-во периодических поверок - 74
Кол-во средств измерений - 84
Кол-во владельцев - 13
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1263 от 2019.05.31 О переоформлении свидетельства об утверждении типа средства измерений № 63186 "Расходомеры ADS Triton, ADS Triton+" и внесении изменений в описание типа
№1109 от 2016.08.19 Об утверждении типов средств измерений
№1725 от 2021.08.10 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
№1913 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№1955 от 2025.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры (ADS Triton, ADS Triton+)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "ADS Environmental Services"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48237-11 22.11.2016 |
Расходомеры, ADS Flowshark Компания "ADS Environmental Services" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
64780-16 19.08.2026 |
Расходомеры, ADS Triton, ADS Triton+ Компания "ADS Environmental Services" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Расходомеры (ADS Triton, ADS Triton+)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 102 | 4 | 21 | 74 | 13 | 85 | 18 | 67 |
Стоимость поверки Расходомеры (ADS Triton, ADS Triton+)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
40000 | 25716 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 25716 |
Программное обеспечение
Расходомеры имеют внешнее программное обеспечение (далее - ПО) - программный комплекс Profile. Программный комплекс Profile предназначен для считывания результатов измерений, сохраненных в памяти расходомера, анализа данных, выдачи отчетов, диагностики и настройки расходомера. Защита программного обеспечения от непреднамеренных или преднамеренных изменений осуществляется с помощью паролей и учетных записей пользователя. Имеется защита от ввода заведомо неверных данных путем индикации сообщений об ошибках.
Также расходомер имеет внутреннее ПО, отвечающее за базовые операции и программное обеспечение блока ввода-вывода Flowvision.
Конструктивно расходомеры имеют защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты от чтения и записи.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения | ||
|
Идентификационное наименование ПО |
ПО измерительного блока Triton/ Triton+ |
Profile |
ПО блока ввода-вывода Flowvision |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.80/6.08 |
Не ниже «3.6» |
Не ниже «1.2.07» |
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений, согласно Р 50.2.077-2014, высокий.
Знак утверждения типа
Знак утверждения типананосят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в Разделе 1 и Приложении 1 «Руководства по эксплуатации» и в МИ 1759-87 Расход воды на реках и каналах. Методика выполнения измерений методом «скорость-площадь».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ADS Triton, ADS Triton+1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 Техническая документация компании «ADS Environmental Services ».
Поверка
Поверкаосуществляется по документу МП 2550-0273-2016 «Расходомеры ADS Triton, ADS Triton+. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 февраля 2016 г.
Эталоны, применяемые при поверке:
Государственный рабочий эталон единицы скорости водного потока в диапазоне от 0,1 до 6,0 м/с, единицы длины в диапазоне от 0 до 6,0 м, единицы объема в диапазоне от 1,0 до 1500 м3 в области измерений объемного расхода жидкости в безнапорных трубопроводах 3.1.ZZB.0154.2015;
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98; -установка уровнемерная УРГ-6000, № в ФИФ 29565-05 Знак поверки наносится на свидетельство о поверке.
Заявитель
ООО «Маркет Гейт»Почтовый адрес: РФ, 124460, г. Москва, Зеленоград, корп. 1205, н.п.1
ИНН 7735539881
Телефон: +7 (495)540-48-02
www.Market-Gate.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия расходомеров основан на измерении объемного расхода жидкости методом «площадь-скорость». Объем и объемный расход определяются на основании измеренных значений скорости и уровня потока жидкости и введенных данных о геометрии водовода.
Расходомер состоит из следующих основных частей (в комплект может входить один или более из нижеперечисленных датчиков):
-
- измерительный блок Triton/ Triton+ (далее - измерительного блока);
-
- комбинированный погружной датчик уровня потока и скорости потока жидкости (далее-комбинированный погружной датчик);
-
- комбинированный бесконтактный датчик уровня и скорости потока жидкости (далее-комбинированный бесконтактный датчик);
-
- бесконтактный ультразвуковой датчик уровня потока жидкости (опция, полностью аналогичен датчику уровня, входящего в состав комбинированного бесконтактного датчика уровня и скорости потока жидкости);
-
- блок ввода-вывода Flowvision (опция);
-
- монтажные элементы для установки датчиков в водовод;
-
- кабель соединения с персональным компьютером.
Комбинированный погружной датчик представляет собой несколько первичных преобразователей, объединённых в единый корпус:
-
- допплеровский преобразователь скорости потока;
-
- гидростатический преобразователь уровня потока, позволяющий измерять уровень подтопления коллектора (для измерения расхода в напорном режиме течения);
-
- ультразвуковой преобразователь уровня потока жидкости.
Комбинированный бесконтактный датчик представляет собой несколько первичных преобразователей, объединённых в единый корпус:
-допплеровский бесконтактный преобразователь максимальной поверхностной скорости потока (без нормирования погрешности);
-
- бесконтактный ультразвуковой преобразователь уровня потока жидкости;
Для измерения расхода жидкости в водоводе достаточно использовать любой из комбинированных датчиков.
Расходомер имеет два независимых канала измерения, позволяющие проводить измерения в двух водоводах одновременно с любым сочетанием датчиков.
Расходомер ADS Triton+ оснащен встроенным GPRS-модемом, что позволяет связываться с расходомером через сотовые 3G/4G сети, а также передавать данные на ftp-сервер в автоматическом режиме.
Расходомер может иметь как внутреннее электропитание от встроенной батареи, так и внешнее питание 12 В.
Расходомер может использоваться в двух основных режимах: стационарном и автономном.
Расходомер может оснащаться блоком ввода-вывода Flowvision, который предназначен для настройки параметров работы расходомера, ввода характеристик водовода, отображения текущих значений расхода, времени наработки, а также ведения архивов данных и нештатных ситуаций. Использование блока ввода-вывода Flowvision возможно только при условии наличия внешнего электропитания.
Вся работа с расходомером в стационарном режиме происходит через интерфейс блока ввода-вывода Flowvision. При работе в автономном режиме (например, при проведении временных измерений или при отсутствии электропитания в районе створа измерения) в качестве пользовательского интерфейса используется персональный компьютер с установленным программным комплексом Profile.
Расходомер может обмениваться с удаленными устройствами сбора данных по протоколу ModBUS.
Относительная погрешность измерения скорости бесконтактным комбинированным датчиком уровня и скорости потока жидкости не нормируется.
Внешний вид расходомеров показан на рисунке 1.

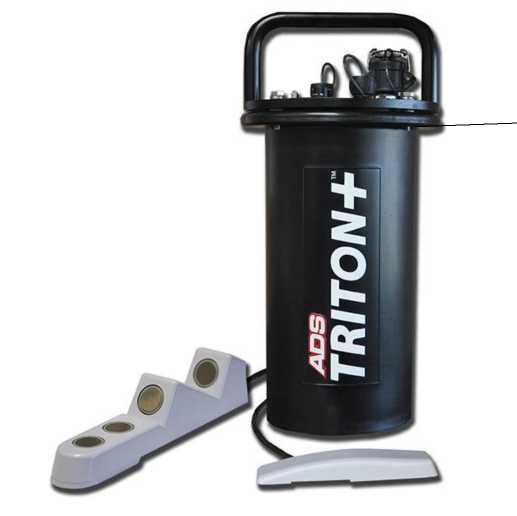

Рисунок 1- Расходомер ADS Triton+, комбинированный погружной датчик и комбинированный бесконтактный датчик
Место нанесения знака поверки в виде клейма

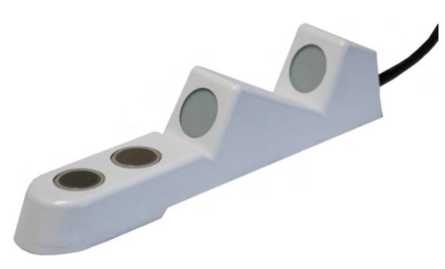

Рисунок 2- Бесконтактный ультразвуковой датчик уровня потока жидкости
Место пломбирования блока ввода-вывода Flowvision

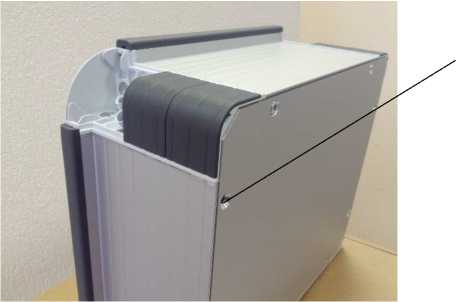

Рисунок 3- Корпус блока ввода-вывода Flowvision. Место пломбирования
