Номер по Госреестру СИ: 64384-16
64384-16 Измерители рентгенофлуоресцентные
(Fischerscope X-RAY XDAL 237)
Назначение средства измерений:
Измерители рентгенофлуоресцентные FISCHERSCOPE X-RAY XDAL 237 (далее - измерители) предназначены для измерения поверхностной плотности и толщины покрытий, а также массовой доли элементов в покрытиях методом энергодисперсионной рентгеновской флуоресценции.
Внешний вид.
Измерители рентгенофлуоресцентные
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения измерителей указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителей
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
WinFTM |
Номер версии (идентификационный номер) ПО |
6.31 |
Цифровой идентификатор ПО |
9676724d1725edf48c9069edc53b9378 |
Алгоритм получения цифрового идентификатора |
MD5 Hasher |
Защита программного обеспечения измерителей от непреднамеренных и преднамерен-
ных изменений соответствует уровню «Средний» по Р.50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства оператора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений входит в состав руководства оператора FISCHERSCOPE X-RAY XDAL 237.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям рентгенофлуоресцентным FISCHERSCOPE X-RAY XDAL 237
ГОСТ Р 8.612-2011 ГСИ. Государственная поверочная схема для средств измерений поверхностной плотности покрытий в диапазоне от 0,0001 до 1,000 кг/м2;
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм.
Поверка
Поверкаосуществляется по документу МП 77-221-2015 «ГСИ. Измерители рентгенофлуоресцентные FISCHERSCOPE X-RAY XDAL 237. Методика поверки», утвержденному ФГУП «УНИИМ» 26.02.2016 г.
Основные средства поверки:
- ГСО 9379-2009 СО поверхностной плотности и толщины никелевого покрытия на дюралюминии (комплект ППТ-1-Н), поверхностная плотность покрытия (5,27-920) г/м2, границы значений относительной погрешности ±2,5 %;
- ГСО 9936-2011 СО состава, поверхностной плотности и толщины нанопокрытия пермаллой на кремнии (НПК-40 СО УНИИМ), толщина покрытия (37,5±0,19) нм;
- ГСО 9937-2011 СО состава, поверхностной плотности и толщины нанопокрытия пер -маллой на кремнии (НПК-100 СО УНИИМ), толщина покрытия (99,2±1,0) нм;
- Г осударственный эталон единицы длины 2 разряда в диапазоне измерения толщины покрытий № 3.1.ZZC.0163.2015, диапазон (0,8-101) мкм.
Лист № 4 Всего листов 4
Изготовитель
Helmut Fischer GmbH Institut fur Elektronik und Messtechnik, IndustriestraBe 21, D-71069 Sindelfingen, Германия Тел./ факс +49 7031 3030, e-mail: mail@helmut-fischer. deЗаявитель
ООО «АСК-Рентген»195220, г. Санкт-Петербург, ул. Гжатская 21А
Тел. (812) 448-18-80, факс: (812) 448-18-89 email: auto@ask-roentgen.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru
Принцип действия измерителей основан на облучении образца первичным рентгеновским излучением и регистрации детектором испускаемого рентгенофлуоресцентного излучения с характерным для конкретного материала распределением энергий.
Программное обеспечение WinFTM® обеспечивает управление прибором и анализ сигналов, поступающих с прибора. В программе реализован метод функциональных параметров, который позволяет проводить измерения многослойных и многокомпонентных покрытий.
Измерители позволяют измерять покрытия, содержащие элементы от алюминия (Z=13) до урана (Z=92). Для защиты от несанкционированного доступа измерители пломбируются разрушающейся пломбой.
Общий вид измерителя представлен на рисунке 1.

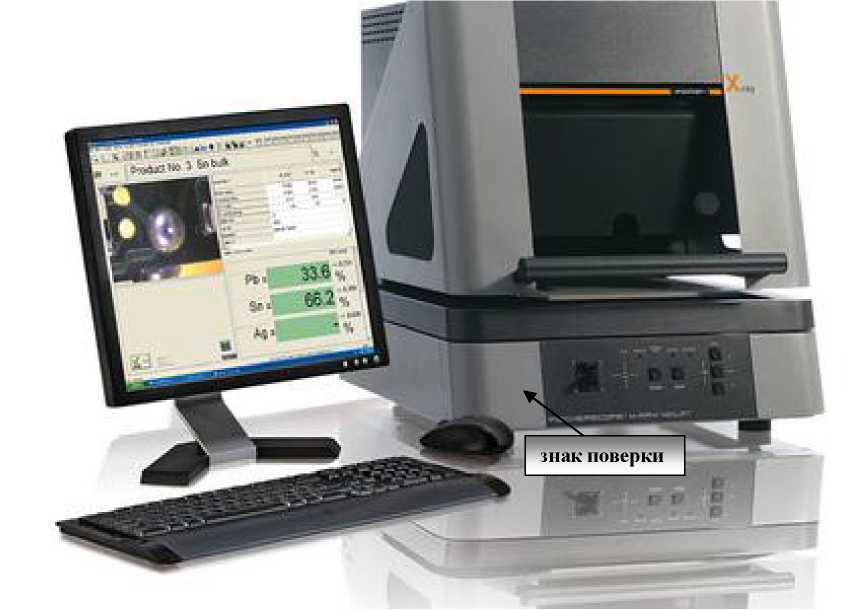

Рисунок 1 - Фото общего вида измерителя с указанием места нанесения знака поверки в виде наклейки
Конструктивно измерители состоят из:
-
• микрофокусной рентгеновской трубки с бериллиевым окном;
-
• магазина из 4 сменных диафрагм;
-
• магазина из 3 сменных фильтров;
-
• детектора рентгеновского излучения на PIN-диоде с охлаждением при помощи элемента Пельтье;
-
• быстродействующей программируемой измерительной платформы с электроприводом;
-
• цветной видеокамеры высокого разрешения на ПЗС-матрице;
-
• персонального компьютера с платой расширения;
-
• программного обеспечения Fischer WinFTM®.
Таблица 4
Наименование |
Обозначение |
Количество |
Измеритель рентгенофлуоресцентный |
FISCHERSCOPE X-RAY XDAL 237 |
1 |
Персональный компьютер с платой расширения |
- |
1 |
Предустановленное программное обеспечение |
WinFTM |
1 |
Комплект образцов чистых металлов для настройки |
CAL-SS |
1 |
Руководство оператора |
952-577 |
1 |
Методика поверки |
МП 77-221-2015 |
1 |
Таблица 2 - Диапазоны измерений массовой доли компонентов, толщины и поверхностной плотности покрытий
Измеряемая величина |
Единица величины |
Диапазон измерений |
Поверхностная плотность покрытия |
г/м2 |
от 1 до 200 |
Толщина покрытия |
мкм |
от 1 до 30 |
Массовая доля элементов в покрытии |
% |
от 1 до 100 |
Таблица 3 - измерителей
Наименование характеристики |
Обозначение |
Пределы допускаемой относительной погрешности при измерении поверхностной плотности покрытия, % |
±(5-0,015р) р — значение поверхностной плотности покрытия в г/м2 |
Пределы допускаемой абсолютной погрешности при измерении толщины покрытия, мкм |
±(0,2+0,05-h) h - значение толщины покрытия в мкм |
Предел допускаемого среднего квадратического отклонения случайной составляющей относительной погрешности результатов измерения массовой доли элементов в покрытии, % |
1,0 |
Наименование характеристики |
Обозначение |
Напряжение питания, В |
230 |
Частота питающей сети переменного тока, Гц |
50/60 |
Мощность, потребляемая от сети, кВ •А, не более |
3,5 |
Габаритные размеры, мм, не более |
570х760х650 |
Внутренние габариты измерительной камеры, мм, не более |
460х495х146 |
Масса, кг, не более |
120 |
Условия эксплуатации:
|
от 10 до 40 95 |
Средняя наработка на отказ, ч, не менее |
20000 |
