Номер по Госреестру СИ: 64225-16
64225-16 Газоанализаторы стационарные оптические
(IR-700)
Назначение средства измерений:
Газоанализаторы стационарные оптические IR-700 предназначены для измерений дов-зрывоопасных концентраций горючих газов и паров горючих жидкостей и объемной доли диоксида углерода в смеси с воздухом или азотом и передачи измерительной информации внешним устройствам.
Внешний вид.
Газоанализаторы стационарные оптические
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные оптические
Рисунок № 2
Внешний вид.
Газоанализаторы стационарные оптические
Рисунок № 3
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов (довзрывоопасной концентрации горючих газов и паров горючих жидкостей или объемной доли диоксида углерода, соответственно модификации).
ПО газоанализаторов обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя (инфракрасного сенсора);
-
- формирование выходного аналогового сигнала (4 - 20) мА;
-
- формирование цифрового выходного сигнала RS485, HART (при наличии HART-модуля);
-
- формирование релейных выходных сигналов (при наличии RAM-модуля).
-
- самодиагностику аппаратной части газоанализатора;
-
- настройку нулевых показаний и чувствительности газоанализатора.
ПО газоанализаторов реализует следующие расчетные алгоритмы:
-
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
-
2) вычисление значений выходного аналогового сигнала и цифрового HART (при наличии HART-модуля);
-
3) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации (при наличии RAM-модуля);
-
4) непрерывную самодиагностику аппаратной части газоанализатора.
ПО газоанализаторов идентифицируется посредством отображения номера версии на дисплее при включении электрического питания или по запросу через меню.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
IR-700 |
IR-700 50 % |
Номер версии (идентификационный номер) ПО |
8.01N |
12.14M |
Цифровой идентификатор ПО |
A3DA5AFCC44B4D97F947AC 78FF96B00B4E1ABA93, алгоритм SHA1 |
F1D125500B82A137636A700A 680F7CA6E53779C3, алгоритм SHA1 |
Примечания:
|
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону корпуса газоанализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документах «Газоанализаторы стационарные оптические IR-700. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным оптическим IR-700
-
1 ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
-
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Общие технические условия.
-
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
4 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
5 Техническая документация фирмы «DETCON, Inc.», США.
Поверка
Поверкаосуществляется по документу МП-242-1983-2016 "Газоанализаторы стационарные оптические IR-700. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМ им Д.И. Менделеева" 01 февраля 2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси (ГСО 10256-2013, 10257-2013, 10243-2013, 10262-2013, 10246-2013, 10332-2013, 10378-2013, 10334-2013, 10247-2013, 10249-2013, 10385-2013, 10367-2013, 10368-2013, 10241-2013, 10388-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- стандартные образцы состава газовые смеси (ГСО 10540-2014) в баллонах под давлением, выпускаемые по ТУ 2114-014-20810646-2014;
- рабочий эталон 1-го разряда - комплекс ГГП-1, диапазон воспроизведения довзрыво-опасных концентраций от 5 до 50 % НКПР, пределы допускаемой относительной погрешности от ±10 до ±5 %.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма "DETCON, Inc.", США
Адрес: 3200 Research Forest Dr., The Woodlands, Texas 77387, USA
Заявитель
ООО «Кронус Бизнес Сервис», ИНН 7724751798
Адрес: 115230, г. Москва, Хлебозаводский проезд, д. 7, стр.9, пом. XI, комн. 5о
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01; факс: (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Газоанализаторы стационарные оптические IR-700 (далее - газоанализаторы) являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов - оптический недисперсионный инфракрасный (NDIR).
Выпускаются 2 модели газоанализаторов:
-
- IR-700 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (LEL);
-
- IR-700 для измерения объемной доли диоксида углерода (LR версия и HR версия).
Конструктивно газоанализаторы выполнены одноблочными в стальном нержавеющем корпусе без покрытия (нержавеющая сталь марки 316). На лицевой стороне газоанализатора располагается окно светодиодного дисплея на 4 символа и органы управления - бесконтактные кнопки PGM1 и PGM2, управление осуществляется с помощью магнитного инструмента.
В комплекте с газоанализаторами может поставляться монтажная коробка (алюминиевая или из нержавеющей стали, крышка сплошная или со стеклянным окном) с установленными модулями расширения (RAM-модуль, HRT-модуль). Соединение газоанализатора с монтажной коробкой осуществляется резьбовым соединением 3/4" NPT. Результаты измерений, а также служебная информация отображаются на светодиодном дисплее газоанализатора.
RAM-модуль позволяет выполнять функции местной сигнализации по трем уровням (два уровня сигнализации ALM1, ALM2 и сигнализация об ошибке FAULT), а также позволяет проводить управление режимами работы газоанализатора посредством магнитного инструмента.
HART-модуль позволяет удаленно производить конфигурирование и диагностику газоанализатора, считывать результаты измерений и дополнительную служебную информацию.
Доступ к меню настройки и обслуживания газоанализатора осуществляется бесконтактно через корпус прибора с помощью магнитного инструмента.
Газоанализаторы обеспечивают выходные сигналы:
-
- показания встроенного светодиодного дисплея (в % НКПР для модели LEL или объемной доле, %, для модели CO2) и дисплея RAM-модуля (при наличии);
-
- унифицированный аналоговый выходной токовый сигнал постоянного тока (4-20) мА;
-
- цифровой, RS-485, протокол Modbus™;
-
- цифровой HART (при наличии HART-модуля);
-
- 3 релейных выхода типа «сухой контакт» (ALM1, ALM2 и FAULT, при наличии RAM-модуля);
Способ отбора пробы - диффузионный или принудительный (при наличии насоса SD-1-N7, SD-2-N7).
Газоанализатор обеспечивает выполнение следующих основных функций:
-
- непрерывное измерение содержания определяемых компонентов (довзрывоопасной концентрации одного из горючих газов или объемной доли диоксида углерода);
-
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;
-
- формирование выходного цифрового сигнала RS-485, протокол Modbus™;
-
- формирование релейных выходных сигналов (при наличии RAM-модуля);
-
- формирование цифрового сигнала HART (при наличии HART-модуля).
Газоанализаторы могут применяться в качестве самостоятельных измерительных преобразователей, а также в составе измерительных систем утвержденного типа, допущенных к применению на территории РФ.
Газоанализаторы выполнены во взрывозащищенном исполнении и соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», вид взрывозащиты "взрывонепроницаемая оболочка", маркировка взрывозащиты 1Ex d IIB+H2 T4 Gb.

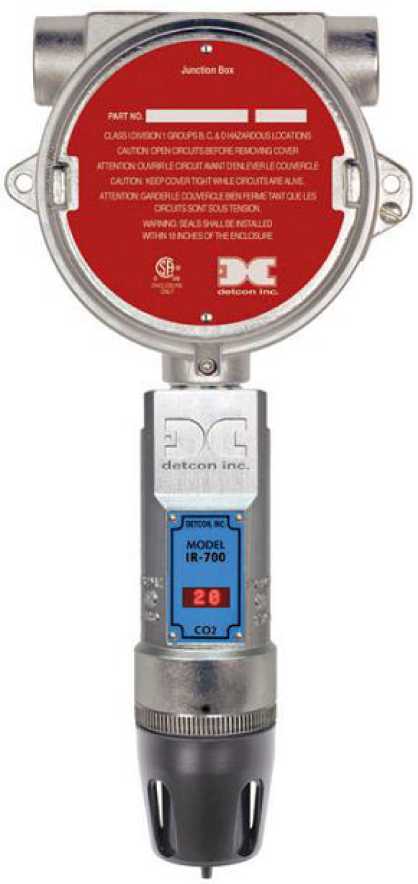

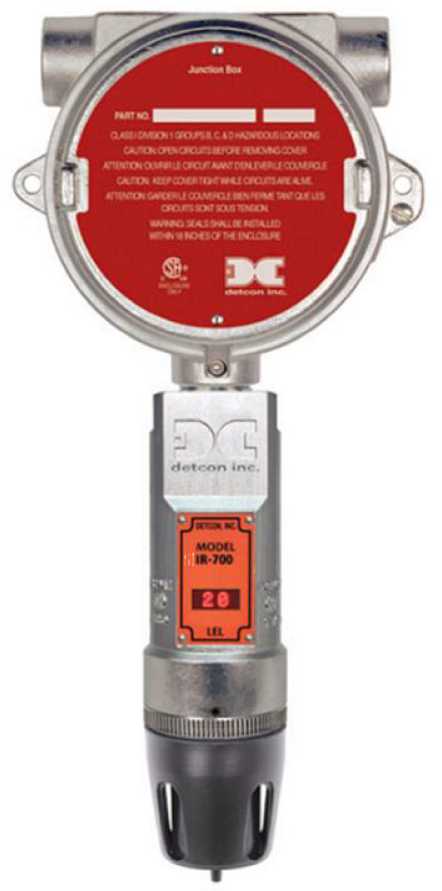

Внешний вид газоанализаторов приведен на рисунках 1. В зависимости от комплектации (например, вид монтажной коробки, наличия RAM и HART-модулей, защиты от внешних воздействующих факторов, адаптера для подачи ГС и др.) внешний вид может изменяться.
Рисунок 1 - Газоанализаторы стационарные оптические IR-700 (с монтажной коробкой)

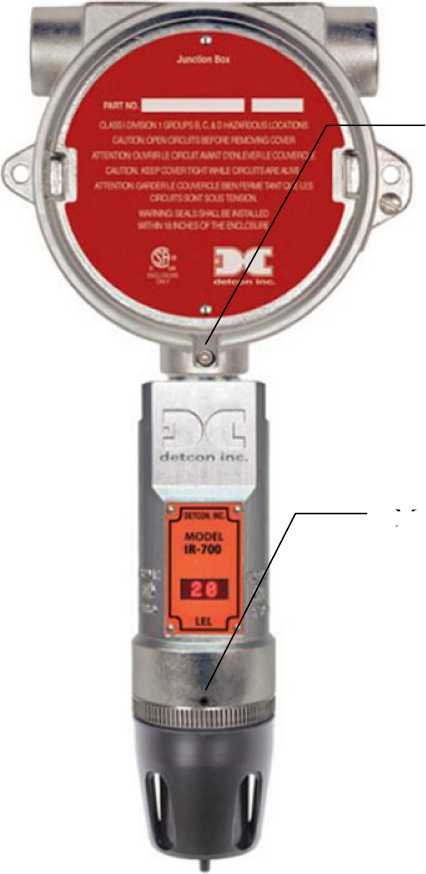

Места пломбировки корпуса газоанализатора от несанционированного доступа приведены на рисунке 2.
Место пломбировки
Рисунок 2 - Места пломбировки корпуса газоанализатора от несанционированного доступа
Место пломбировки
Комплект поставки газоанализаторов приведен в таблице 4.
Таблица 4 - Комплектности газоанализаторов
Наименование |
Количество |
Газоанализаторы стационарные оптические IR-700 * |
1 шт. |
Калибровочный адаптер |
1 шт. |
Магнит для настройки газоанализатора |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП-242-1983-2016 |
1 экз. на партию |
Примечание: * поставляется модификация в соответствии с требованиями Заказчика. |
-
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2 и 3.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов IR-700 для измерения горючих газов и паров горючих жидкостей (LEL)
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента, % НКПР |
Пределы допускаемой основной погрешности | |
абсолютной, % НКПР |
относительной, % | |||
метан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
СН4 |
(от 0 до 4,4 % об.д.) |
св. 50 до 100 |
- |
±10 |
от 0 до 50 % НКПР |
от 0 до 50 |
±5 |
- | |
(от 0 до 2,2 % об.д.) | ||||
этан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
± 5 |
- |
С2Н6 |
(от 0 до 2,5 % об.д.) |
св. 50 до 100 |
- |
±10 |
пропан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
С3Н8 |
(от 0 до 1,7 % об.д.) |
св. 50 до 100 |
- |
±10 |
бутан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
С4Н10 |
(от 0 до 1,4 % об.д.) |
св. 50 до 100 |
- |
±10 |
изобутан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
С4Н10 |
(от 0 до 1,3 % об.д.) |
св. 50 до 100 |
- |
±10 |
н-пентан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
С5Н12 |
(от 0 до 1,4 % об.д.) |
св. 50 до 100 |
- |
±10 |
н-гексан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
СбН14 |
(от 0 до 1,0 % об.д.) |
св. 50 до 100 |
- |
±10 |
гептан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
C7H16 |
(от 0 до 1,1 % об.д.) |
св. 50 до 100 |
- |
±10 |
н-октан |
от 0 до 100 % НКПР |
от 0 до 50 |
±5 |
- |
С8Н18 |
(от 0 до 0,8 % об.д.) | |||
н-нонан |
от 0 до 100 % НКПР |
от 0 до 50 |
±5 |
- |
С9Н20 |
(от 0 до 0,7 % об.д.) | |||
декан |
от 0 до 100 % НКПР |
от 0 до 50 |
±5 |
- |
C10H22 |
(от 0 до 0,7 % об.д.) | |||
этилен |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
С2Н4 |
(от 0 до 2,3 % об.д.) |
св. 50 до 100 |
- |
±10 |
пропилен |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
(пропен) С3Н6 |
(от 0 до 2,0 % об.д.) |
св. 50 до 100 |
- |
±10 |
н-бутилен |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
(н-бутен) С4Н8 |
(от 0 до 1,6 % об.д.) |
св. 50 до 100 |
- |
±10 |
ацетон |
от 0 до 100 % НКПР |
от 0 до 50 |
±5 |
- |
(СНз)2СО |
(от 0 до 2,5 % об.д.) | |||
бензол |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
(СбНб) |
(от 0 до 1,2 % об.д.) |
св. 50 до 100 |
- |
±10 |
толуол |
от 0 до 100 % НКПР |
от 0 до 50 |
±5 |
- |
С6Н5СН3 |
(от 0 до 1,1 % об.д.) | |||
метанол |
от 0 до 100 % НКПР |
от 0 до 50 |
±5 |
- |
СН3ОН |
(от 0 до 5,5 % об.д.) | |||
этанол |
от 0 до 100 % НКПР |
от 0 до 50 |
±5 |
- |
С2Н5ОН |
(от 0 до 3,1 % об.д.) | |||
циклогексан |
от 0 до 100 % НКПР |
от 0 до 50 включ. |
±5 |
- |
СбН12 |
(от 0 до 1,2 % об.д.) |
св. 50 до 100 |
- |
±10 |
Определяемый компонент |
Диапазон показаний содержания определяемого компонента |
Диапазон измерений содержания определяемого компонента, % НКПР |
Пределы допускаемой основной погрешности | |
абсолютной, % НКПР |
относительной, % | |||
1,3-бутадиен СН2СНСНСН2 |
от 0 до 100 % НКПР (от 0 до 1,4 % об.д.) |
от 0 до 50 включ. св. 50 до 100 |
±5 |
±10 |
Примечания:
|
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов IR-700 для измерения объемной доли диоксида углерода (CO2)
Определяемый компонент |
Диапазоны измерений объемной доли, % |
Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности, % |
Диоксид углерода CO2 (LR версия) |
от 0 до 0,3 от 0 до 0,5 от 0 до 1 от 0 до 3 от 0 до 5 |
±5 |
Диоксид углерода CO2 (HR версия) |
от 0 до 10 от 0 до 15 от 0 до 20 от 0 до 25 от 0 до 50 от 0 до 100 |
±5 |
Примечание - LR - low range, HR - high range. Переключение диапазонов измерений в пределах, указанных в таблице для соответствующей версии, доступно для пользователя в процессе эксплуатации. |
-
2) Предел допускаемой вариации выходного сигнала газоанализаторов,
в долях от предела допускаемой основной погрешности
-
3) Пределы допускаемой дополнительной погрешности газоанализаторов
от влияния изменения температуры окружающей среды в пределах рабочий условий
на каждые 10 0С относительно условий определения основной погрешности,
в долях от предела допускаемой основной погрешности
-
4) Пределы допускаемой дополнительной погрешности газоанализаторов
от влияния изменения относительной влажности окружающей среды в диапазоне
от 60 до 0 % и от 60 до 100 %, в долях от предела допускаемой основной погрешности
5) Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации на каждые 3,3 кПа относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности 0,3
-
6) Предел допускаемого времени установления показаний по уровню 90 % (Т0,9д), с
-
- IR-700 для измерения горючих газов и паров горючих жидкостей (LEL)
-
- IR-700 для измерения объемной доли диоксида углерода (CO2)
-
7) Время прогрева, мин, не более
-
8) Напряжение питания постоянного тока, В
-
9) Потребляемая мощность, В • А, не более
-
10) Габаритные размеры газоанализатора, мм, не более:
без монтажной коробки
-
- длина
-
- диаметр
c монтажной коробкой
-
- длина
-
- ширина
-
- высота
-
11) Масса газоанализатора, не более, кг:
без монтажной коробки
с монтажной коробкой из алюминия
с монтажной коробкой из нержавеющей стали
-
12) Срок службы инфракрасного сенсора, лет, не менее
-
13) Средняя наработка на отказ, ч
Условия эксплуатации
-
- диапазон температуры окружающей и анализируемой сред, o
-
- диапазон относительной влажности окружающей среды, %
-
- диапазон атмосферного давления, кПа
60
80
60
от 11 до 30
2
178
65
280
155
96
0,91
2,72
4,08
5
24 000
C от минус 60 до плюс 75 до 100, без конденсации от 84 до 106,7
