Номер по Госреестру СИ: 37263-08
37263-08 Датчики газов
(PI-700)
Назначение средства измерений:
Датчики газов PI-700 предназначены для автоматического непрерывного измерения объемной доли вредных газов в воздушной среде при условии ее загазованности источниками, выделяющими только один определяемый компонент.
Внешний вид.
Датчики газов
Рисунок № 1
Внешний вид.
Датчики газов
Рисунок № 2
Программное обеспечение
Датчики имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли вредных веществ в воздухе.
Встроенное программное обеспечение обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на дисплее;
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала (RS-485 протокол ModbusTM RTU)
- самодиагностику аппаратной части датчика;
- настройку нулевых показаний и чувствительности, а также изменение режимов работы датчика.
ПО датчика реализует следующие расчетные алгоритмы:
-
1) вычисление значений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
-
2) вычисление значений выходного аналогового сигнала;
-
3) непрерывную самодиагностику аппаратной части датчика.
Программное обеспечение датчиков идентифицируется посредством отображения номера версии встроенного ПО на дисплее датчика при включении электрического питания.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «средний».
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.
Лист № 3 Всего листов 8 Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PI-700 |
Номер версии (идентификационный номер)* ПО |
3.25N |
Цифровой идентификатор ПО (алгоритм) |
81A914D789B2EB997071A3404375261CC213D345 |
Алгоритм получения цифрового идентификатора |
SHA-1 |
Примечание - *номер версии ПО должен быть не ниже указанной в таблице. Значение контрольных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий. |
Знак утверждения типа
Знак утверждения типананосят на специальную табличку на боковой панели датчика методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам газов PI-700
-
1 Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности», п. 43.
-
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда . Общие санитарногигиенические требования к воздуху рабочей зоны.
-
4 ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
5 Техническая документация фирмы-изготовителя «DETCON Inc.», США.
Поверка
Поверкаосуществляется по документу МП-242-0520-2007 «Датчики газов PI-700. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.01.2008 г. с изменениями № 1 от 24.06.2013 г., № 2 от 09.09.2016 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-Т по ШДЕК.418319.009ТУ - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15, в комплекте со стандартными образцами: газовыми смесями в баллонах под давлением и источниками микропотоков;
- источники микропотоков ИМ ацетона, бутанола, бутилацетата, бутилмеркаптана, гексана, декана, метилмеркаптана, моноэтаноламина, пропанола, сероуглерода, стирола, хлорбензола, циклогексана, циклогексанона по ИБЯЛ.418319.013ТУ - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 15075-09;
- рабочие эталоны 1- го разряда - источники микропотоков газов и паров ИМ-ВРЗ по ШДЕК 418319.008 ТУ;
- стандартные образцы состава газовые смеси изобутилен-воздух (9127-2008, 9128-2008); аммиак - воздух (ГСО 10327-2013), бутадиен - воздух (ГСО 9256-2008), этанол - азот (ГСО 8367-2003), этилен - азот (ГСО 9220-2008), гексан - воздух (ГСО 5904-91), изобутан -воздух (ГСО 5905-91), оксид азота - азот (ГСО 4025-87), диоксид азота - азот (ГСО 4030-87), пентан - воздух (ГСО 9129-2008), сероводород - воздух (ГСО 9172-2008), пропилен - азот (ГСО 8975-2008) в баллонах под давлением по ТУ 6-16-2956-92;
- средства измерений в соответствии с МИ 243/01-2016 «Методика измерений массовой концентрации паров гидразина (гидразин-гидрата) в газовых смесях с азотом (воздухом) фотометрическим методом»: спектрофотометр, позволяющий проводить измерения при длине волны (690±10) нм, абсолютная погрешность не более ±1 %;
- источники газовых смесей парофазные ПИГС бензола , фенола, ксилола, стирола по ТУ 4215-001-20810646-2010 - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер № 44308-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство в виде наклейки.
Изготовитель
Фирма «DETCON Inc.», США
Адрес: 4055 Technology Forest Blvd. The Woodlands, Texas 77381, США
Факс: 281-292-2860
Телефон: 713-559-9200
Заявитель
ООО «Кронус Бизнес Сервис»
ИНН 7724751798
Адрес: 115230, Москва, Хлебозаводский проезд, д. 7, стр., 9, пом. XI, комн. 5о
Тел (495) 223-45-65
Е-mail: cronus@cronusserv.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
Е-mail: info@vniim.ru
Датчики газов PI-700 (далее - датчики) представляют собой стационарные приборы непрерывного действия.
Принцип измерений - фотоионизационный. При прохождении анализируемой среды через датчик молекулы органических и неорганических веществ ионизируются фотонами высокой энергии, образующиеся электроны и ионы собираются на электродах, к которым приложено напряжение. Ток ионизации, значение которого пропорционально содержанию молекул анализируемого вещества в воздухе, преобразуется в выходной сигнал.
Датчики газов PI-700 имеют специальную защиту от атмосферных воздействий, коррозии, вибрации.
Конструктивно датчики состоят их 4-х частей:
-
- модуль интеллектуального трансмиттера (ITM),
-
- модуль интеллектуальный подключаемый - газовый модуль ФИД,
-
- защитный модуль,
-
- адаптер защитного модуля
Модуль интеллектуального трансмиттера (ITM) включает в себя электронику и микропроцессор, размещенные во взрывозащищенном герметичном корпусе, маркировка взрывозащиты -1Exd[ib]ibIICT6.
На передней панели модуля расположены светодиодный четырехразрядный дисплей, магнитные программные переключатели, которые активируются при помощи специальных ручных магнитов.
К модулю ITM подключается газовый модуль ФИД, который может быть двух типов - для диапазона измерений до 10 млн-1 или более. Данный модуль обеспечивает автоматическое распознавание определяемого вещества, единиц измерений, диапазона измерений, калибровочных данных. Газовый модуль ФИД имеет разборную конструкцию, что позволяет проводить очистку и замену используемой лампы.
Датчик обеспечивает выходные сигналы:
-
- показания встроенного светодиодного дисплея;
-
- унифицированный аналоговый по току от 4 до 20 мА;
-
- цифровой выход интерфейс RS-485 протокол ModbusTM RTU.
Провода от модуля ITM выводятся в соединительную коробку Detcon взрывозащищенного исполнения, герметично накрученную на верхнюю часть датчика. На нижней части датчика имеется резьба для подсоединения калибровочного адаптера.
Доступ к меню настройки и обслуживания датчика осуществляется бесконтактно через корпус прибора (переключатели «PGM1» и «PGM2») с помощью магнитного ключа.
Режимы меню:
-
- режим нормального функционирования - на дисплей выводятся текущие значения, обозначение определяемого компонента и единицы измерений, сообщения о сбоях;
-
- режим корректировки нулевых показаний и чувствительности);
-
- режим программирования - обзор состояния датчика, установка диапазона измерений, определяемого компонента, установка газового фактора (фактор отклика) в зависимости от определяемого компонента, задание значения содержания градуировочного газа и т.д.
По защищенности от проникновения внешних твердых предметов и воды датчики соответствует степени защиты по ГОСТ 14254-96 не ниже IP65.
Внешний вид датчиков и место возможного пломбирования приведены на рисунках 1 и 2.
Место возможного пломбирования

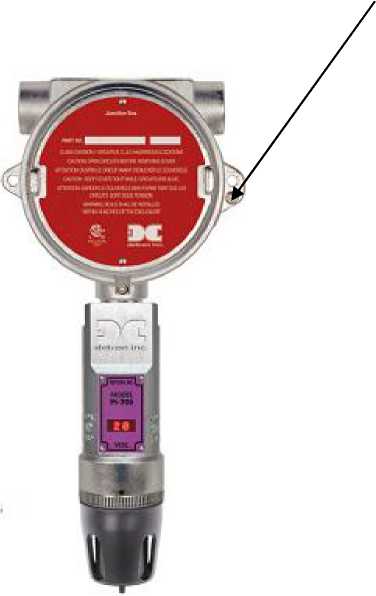

Рисунок 2 - Общий вид датчика газов PI-700

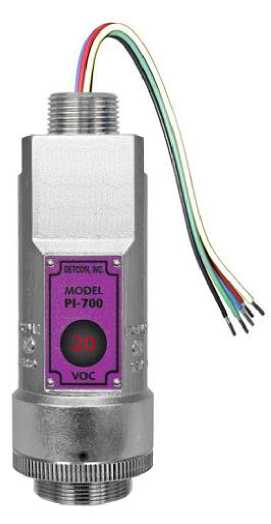

Рисунок 1 - Общий вид датчика газов PI-700 без соединительной коробки
Диапазоны измерений и пределы допускаемой основной погрешности датчиков приведены в таблице 2.
Таблица 2
Определяемый компонент Х) |
Диапазон измерений 2) объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности, % |
Назначение | |
приведенной к верхнему значению поддиапазона |
относительной | |||
Изобутилен |
от 0 до 50 включ. |
±15 |
- |
Контроль ПДК3) |
i-C4H8 |
св.50 до 300 |
- |
±15 | |
(42) |
(св.300 до 2000) |
- |
- | |
Аммиак |
от 0 до 30 включ. |
±15 |
- |
Контроль ПДК |
NH3 |
св. 30 до 200 |
- |
±15 |
При аварийных |
(28) |
(св.200 до 2000) |
ситуациях | ||
Ацетон |
от 0 до 80 включ. |
±20 |
- |
Контроль ПДК |
CH3COOH3 |
св.80 до 300 |
- |
±20 | |
(85) |
(св.300 до 2000) |
- |
- | |
Бензол |
от 0 до 10 включ. |
±20 |
- |
При аварийных |
C6H6 |
св.10 до 20 |
- |
±20 |
ситуациях |
(5) |
(св.20 до 2000) |
- |
- | |
Бутадиен |
от 0 до 50 включ. |
±20 |
- |
Контроль ПДК |
C4H6 |
св.50 до 300 |
- |
±20 | |
(44,4) |
(св.200 до 2000) |
- |
- | |
Бутанол |
от 0 до 10 включ. |
±20 |
- |
При аварийных |
C3H7CH2OH |
св.10 до 20 включ. |
- |
±20 |
ситуациях |
(3) |
св.20 до 2000 |
- |
- | |
Бутилацетат |
от 0 до 40 включ. |
±20 |
- |
Контроль ПДК |
CH3COOC4H9 |
св.40 до 200 |
- |
±20 | |
(40) |
(св.20 до 2000) |
- |
- |
Определяемый компонент 1) |
Диапазон измерений 2) объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности, % |
Назначение | |
приведенной к верхнему значению поддиапазона |
относительной | |||
Бутилмеркаптан |
от 0 до 20 включ. |
±20 |
- |
ПДК отсутствует |
C4H7SH (-) |
св.20 до 100 |
- |
- | |
Сероуглерод |
от 0 до 20. |
±20 |
- |
При аварийных |
CS2 |
(св.20 до 100) |
- |
- |
ситуациях |
(0,3) | ||||
Хлорбензол |
от 0 до 20 включ. |
±20 |
- |
Контроль ПДК |
C6H5Cl (15/7,5) |
св.20 до 100 |
- |
±20 | |
Циклогексан |
от 0 до 20 включ. |
±20 |
- |
При аварийных |
C6H12 |
св.20 до 100 |
- |
±20 |
ситуациях |
(14,3) | ||||
Циклогексанон |
от 0 до 10 включ. |
±20 |
- |
При аварийных |
C6H10O |
св.10 до 20 |
- |
±20 |
ситуациях |
(2,5) |
(св.20 до 2000) |
- |
- | |
Декан |
от 0 до 20 |
±20 |
- |
ПДК отсутствует |
C10H22 (-) |
(св.20 до 100) |
- |
- | |
Этанол |
от 0 до 500 включ. |
±15 |
- |
Контроль ПДК |
C2H5OH |
св.500 до 1000 |
- |
±15 | |
(520) |
(св.1000 до 2000) |
- |
- | |
Этилен |
от 0 до 80 включ. |
±15 |
- |
- « - |
С2Н4 |
св.80 до 500 |
- |
±15 | |
(86,2) |
(св.500 до 2000) |
- |
- | |
Этилацетат |
от 0 до 40 включ. |
±20 |
- |
- « - |
CH3COOC2H5 |
св.40 до 100 |
- |
±20 | |
(41) |
(св.100 до 1000) |
- |
- | |
Этиленоксид |
от 0 до 20 |
±20 |
- |
При аварийных |
С2Н4О (0,5) |
(св.20 до 100) |
- |
- |
ситуациях |
Этилмеркаптан |
от 0 до 20 |
±20 |
- |
- « - |
C2H5SH (0,39) |
(св. 20 до 100) |
- |
- | |
Гептан |
от 0 до 20 включ. |
±20 |
- |
ПДК отсутствует |
C7H16 |
св. 20 до 100 |
- |
±20 | |
(-) | ||||
Гексан |
от 0 до 80 включ. |
±15 |
- |
Контроль ПДК |
C6H14 |
св.80 до 1000 |
- |
±15 | |
(81) |
(св.1000 до 2000) |
- |
- | |
Гидразин |
от 0 до 10 |
±20 |
- |
При аварийных |
N2H4 |
(св.10 до 20) |
- |
- |
ситуациях |
(0,08) | ||||
Изобутан |
от 0 до 20 включ. |
±20 |
- |
ПДК отсутствует |
i-C4H10 (-) |
св.20 до 200 |
- |
±20 |
Определяемый компонент 1) |
Диапазон измерений 2) объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности, % |
Назначение | |
приведенной к верхнему значению поддиапазона |
относительной | |||
Метилмеркаптан |
от 0 до 20. |
±20 |
- |
При аварийных |
CH3SH (0,41) |
(св.20 до 100) |
- |
- |
ситуациях |
Оксид азота |
от 0 до 10 включ. |
±20 |
- |
- « - |
NO |
св.10 до 20 |
- |
±20 | |
(4) |
(св.20 до 2000) |
- |
- | |
Диоксид азота |
от 0 до 5 включ. |
±20 |
- |
При аварийных |
NO2 |
св.5 до 20 |
- |
±20 |
ситуациях |
(1) |
(св.20 до 2000) |
- |
- | |
Нонан |
от 0 до 20 |
±20 |
- |
ПДК отсутствует |
C9H20 |
(св.20 до 2000) |
- |
- | |
(-) | ||||
Октан |
от 0 до 20 |
±20 |
- |
- « - |
C8H18 |
(св.20 до 2000) |
- |
- | |
(-) | ||||
Пентан |
от 0 до 100 |
±15 |
- |
Контроль ПДК |
C5H12 |
св.100 до 2000 |
- |
±15 | |
(100) | ||||
Фенол |
от 0 до 10 |
±20 |
- |
При аварийных |
C6H5OH (0,08) |
(св.10 до 20) |
- |
- |
ситуациях |
Пропанол |
от 0 до 10 |
±20 |
- |
- « - |
С3Н7ОН (5) |
(св.10 до 100) |
- |
±20 | |
Сероводород |
от 0 до 10 включ. |
±20 |
- |
Контроль ПДК |
H2S |
св.10 до 100 |
- |
±20 | |
(7) |
(св.100 до 2000) |
- |
- | |
Стирол |
от 0 до 20 включ. |
±20 |
- |
При аварийных |
С6Н5С2Н3 (6,9/2,3) |
св.20 до 100 |
- |
±20 |
ситуациях |
Ксилол |
от 0 до 10 включ. |
±20 |
- |
Контроль ПДК |
C6H4(CH3)2 |
св.10 до 100 |
- |
±20 | |
(10) |
(св.100 до 2000) |
- |
- | |
Толуол |
от 0 до 10 включ. |
±20 |
- |
Контроль ПДК |
C6H5CH3 |
св.10 до 100 |
- |
±20 | |
(13) |
(св.100 до 2000) |
- |
- | |
Пропилен |
от 0 до 50 включ. |
±15 |
- |
Контроль ПДК |
C3H6 |
св.50 до 500 |
- |
±15 | |
(57,1) |
(св.500 до 2000) |
- |
- | |
Моноэтаноламин |
от 0 до 10 |
±20 |
- |
При аварийных |
NHCH2CH2OH (0,3) |
(св.10 до 20) |
- |
- |
ситуациях |
Определяемый компонент 1) |
Диапазон измерений 2) объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности, % |
Назначение | |
приведенной к верхнему значению поддиапазона |
относительной | |||
Акриловая кислота C3H4O2 (1,7) |
от 0 до 10 от 0 до 40 от 0 до 100 (св. 100 до 1000) |
±20 ±20 ±20 |
- |
При аварийных ситуациях |
Пр1)имечания:
3 3) - в соответствии с приказом Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 г. |
приведены в таблице 3.
Таблица 3 -
Параметр |
Значение |
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 0С, в долях от предела допускаемой основной погрешности |
±0,8 |
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 до 30 % и от 60 до 95 % в долях от предела допускаемой основной погрешности |
±0,6 |
Предел допускаемого времени установления показаний Т0,9д, с |
30 |
Предел допускаемого интервала времени работы датчиков без корректировки показаний по газовым смесям определяемого компонента в нормальных условиях, сут. |
30 |
Номинальная цена единицы наименьшего разряда цифрового индикатора в диапазонах измерений, млн-1: | |
от 0 до 10 включ. |
0,1 |
свыше 10 |
1 |
Время прогрева, с, не более |
30 |
Габаритные размеры датчика, мм, не более: | |
- длина |
190 |
- диаметр |
55 |
Масса датчика, кг, не более |
1,2 |
Напряжение питания постоянного тока, В |
от 11 до 30 |
Потребляемая мощность, ВА, не более |
2 |
Полный срок службы, лет, не менее |
5 |
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, |
25 000 |
Параметр |
Значение |
Условия эксплуатации: o
|
от -20 до +40 до 95 от 84 до 106,7 |
