Номер по Госреестру СИ: 63879-16
63879-16 Тестеры оптические
(FOD-1203)
Назначение средства измерений:
Тестеры оптические FOD-1203 (далее по тексту - тестеры) предназначены для измерений средней мощности и затухания оптического излучения в волоконно-оптических кабелях в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Тестеры оптические
Рисунок № 1
Внешний вид.
Тестеры оптические
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.05.2021
Номер записи - 155098
ID в реестре СИ - 377498
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Тестер оптический FOD-1203 модификации FOD-1203B, Нет модификации, нет данных, модели FOD-1203C, FOD-1203С, FOD-1203А, FOD-1203D, FOD-1203C, FOD-1203A, FOD-1203 модели FOD-1203C, FOD-1203 модели FOD-1203A, FOD-1203, FOD 1203C, FOD 1203A,
Производитель
Изготовитель - ООО "ТПК Волоконно-оптических приборов"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Статистика
Кол-во поверок - 62
Выдано извещений - 1
Кол-во периодических поверок - 47
Кол-во средств измерений - 27
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№562 от 2016.05.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Тестеры оптические (FOD-1203)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71299-18 Тестеры оптические (серии MaxTester 940/945) Компания "EXFO Inc." (КАНАДА ) |
63879-16 Тестеры оптические (FOD-1203) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
|
13389-92 Приборы электроизмерительные комбинированные (вольтамперфазометры) (4303) ОАО "Электроизмеритель" (УКРАИНА г.Житомир) |
63879-16 Тестеры оптические (FOD-1203) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
|
55871-13 Тестеры для определения оптических потерь (CertiFiber Pro) Фирма "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
63879-16 Тестеры оптические (FOD-1203) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
Все средства измерений ООО "ТПК Волоконно-оптических приборов"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41743-09 01.12.2014 |
Тестеры оптические, FOD-1203 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41744-09 01.12.2014 |
Тестеры оптические, FOD-1208 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41744-16 12.05.2026 |
Тестеры оптические, FOD-1208 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
46161-10 01.08.2015 |
Рефлектометры оптические, FOD-7300, мод. FOD-7302, FOD-7308 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
50282-12 29.06.2017 |
Рефлектометры оптические, FOD-7000 мод. FOD-7003, FOD-7004, FOD-7005 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54487-13 07.06.2024 |
Источники оптического излучения, FOD-2107, FOD-2108, FOD-2110, FOD-2112, FOD-2113, FOD-2114, FOD-2115 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54488-13 07.06.2024 |
Аттенюаторы оптические программируемые, FOD-5418, FOD-5419, FOD-5420 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
55808-13 09.12.2018 |
Измерители оптической мощности портативные, FOD-1202, FOD-1202Si, FOD-1202H ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
55809-13 12.10.2024 |
Измерители оптической мощности портативные, FOD-1204, FOD-1204H ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
1 год | |
|
59765-15 06.02.2020 |
Рефлектометры оптические, FOD-7325, FOD-7327, FOD-7328, FOD-7329 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
60063-15 27.02.2020 |
Рефлектометры оптические, FOD-7005-035 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
63879-16 12.05.2021 |
Тестеры оптические, FOD-1203 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
64630-16 22.07.2021 |
Рефлектометры оптические, FOD-7305, FOD-7307, FOD-7308 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
71763-18 09.07.2024 |
Рефлектометры оптические, FOD-7330, FOD-7335, FOD-7337, FOD-7339 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Кто поверяет Тестеры оптические (FOD-1203)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 18 | 0 | 15 | 0 | 12 | 0 | 12 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 1 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 11 | 0 | 7 | 0 | 7 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Тестеры оптические (FOD-1203)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
13500 | 12371 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
12090 | 12371 |
|
ФБУ УРАЛТЕСТ Свердловская область |
11524 | 12371 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Тестер оптический FOD-1203. Руководство по эксплуатации», раздел 6 «Указания по работе с тестером».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам оптическим FOD-1203
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки
Технические условия ТУ 4381-001-85801186-09 (АПБР.418241.1203ТУ)
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Метрологические характеристики:
- диапазон измеряемой средней мощности оптического излучения от 10-11 до 10-2 Вт
- диапазон длин волн исследуемого излучения от 500 до 1700 нм;
- длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; от 840 до 860 нм; 1064 нм; от 1300 до 1320 нм; от 1540 до 1560 нм; от 1485 до 1495 нм; от 1620 до 1630 нм;
- пределы допускаемой относительной погрешности измерений средней мощности оп -тического излучения на длинах волн градуировки: в диапазоне от 10-11 до 2 • 10-3 включительно ±2,5 %; в диапазоне от 2 • 10-3 до 10-2 Вт включительно ±3,5 %;
-
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %;
-
- пределы допускаемой относительной погрешности измерений относительных уровней мощности в диапазоне от 10-11 до 2 • 10-3 Вт включительно ±1,2 %;
-
- рабочий диапазон длин волн спектральной установки от 500 до 1700 нм;
-
- пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ±5 %;
-
- пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ±1 нм.
Знак поверки наносится на заднюю панель корпусов тестеров оптических FOD-1203 (место нанесения указано на рисунке 1).
Изготовитель
ООО «ТПК Волоконно-оптических приборов»
Адрес: 109004, г. Москва, Тетеринский пер., д.16
ИНН: 7709789116
Телефон: (495) 690-90-88
E-mail: info@fod.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Тестеры состоят из измерителя средней мощности оптического излучения - ваттметра и источника оптического излучения с волоконно-оптическим выходом. Принцип действия ваттметра основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 1 кГц и 2 кГц.
Тестеры представлены четырьмя моделями, отличающимися между собой рабочим спектральным диапазоном измерителя мощности и длиной волны источника излучения. Модель FOD-1203A рассчитана на спектральный диапазон 820 - 880 нм, источник излучения 850 нм многомодовый; FOD-1203B - на диапазон 1270 - 1340 нм источник излучения 1300 нм многомодовый; FOD-1203C - на диапазон 1270 - 1340 нм, источник излучения 1310 нм одномодовый; FOD-1203D - на диапазон 1520 - 1580 нм, источник излучения 1550 нм одномодовый.
Конструктивно тестеры выполнены в малогабаритном пластмассовом корпусе. Управление режимами работы тестера производится с помощью двух кнопок, расположенных на передней панели прибора; отображение результатов измерений и режимов работы осуществляется жидкокристаллическим индикатором, также расположенным на передней панели. Для защиты от повреждений предусмотрены массивный резиновый кожух и тканевый чехол.
Для ограничения доступа внутрь корпуса прибора пломбируется защитной наклейкой место соприкосновения передней и задней панелей корпуса с правой стороны прибора.
Место нанесения
маркировки
Место нанесения
знака поверки

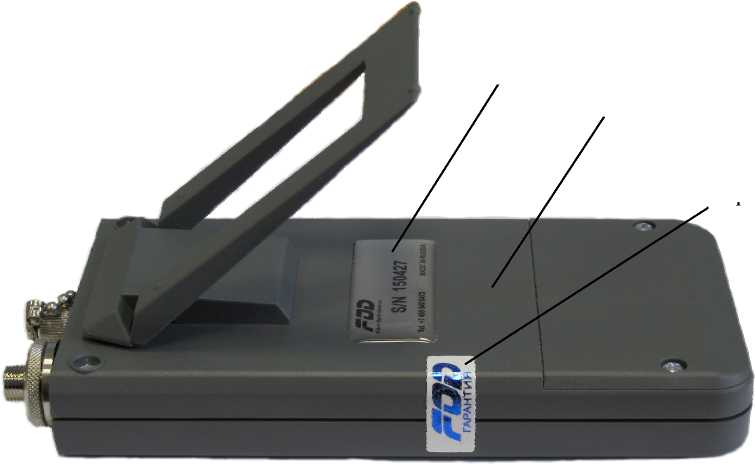

Рисунок 1 - Тестер оптический FOD-1203 - вид сзади
Место
пломбирования
ImWmax
POWER LEVEL
t 2mWmax
OPM ON/OFF
LASER ON/OFF
^03DC OPTICAL TESTER

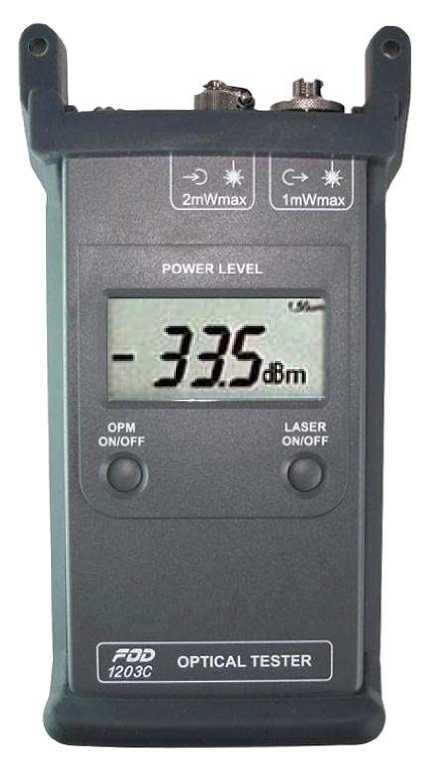

Рисунок 2 - Общий вид тестера оптического FOD-1203
Таблица 2
|
Наименование |
Количество, шт. |
|
Тестер оптический FOD-1203 |
1 |
|
Адаптер/зарядное устройство |
1 |
|
Гальванический элемент типа АА напряжением 1,5 В (установлен в приборе) |
2 |
|
Адаптер типа FC FOD-5052 (установлен на приборе) |
1 |
|
Адаптер типа FC FOD-5012 (установлен на приборе) |
1 |
|
Чехол тканевый |
1 |
|
Защитный резиновый кожух (установлен на приборе) |
1 |
|
Тестер оптический FOD-1203. Руководство по эксплуатации |
1 |
|
Тестеры оптические FOD-1203 ТУ 4381-001-85801186-09 (АПБР.418241.1203ТУ) |
1 |
|
Коробка (транспортная тара) |
1 |
Таблица 1
|
Наименование характеристики |
Значение характеристики для моделей тестера | |||
|
FOD-1203A |
FOD-1203B |
FOD-1203C |
FOD-1203D | |
|
Рабочие спектральные диапазоны, нм |
от 820 до 880 |
от 1270 до 1340 |
от 1520 до 1580 | |
|
Длины волн градуировки, нм |
850, 1310, 1550 | |||
|
Диапазон измерений уровня средней мощности оптического излучения, дБм* |
от -60 до +3 | |||
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ |
±0,5 | |||
|
Наименование характеристики |
Значение характеристики для моделей тестера | |||
|
FOD-1203A |
FOD-1203B |
FOD-1203C |
FOD-1203D | |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения в рабочем спектральном диапазоне, дБ |
±1,2 |
±0,8 |
±0,6 | |
|
Длина волны излучения источника, нм |
850±30 |
1300±30 |
1310±20 |
1550±20 |
|
Уровень выходной мощности излучения источника в непрерывном режиме, дБм, не менее |
-20 |
0 | ||
|
Нестабильность уровня выходной мощности излучения источника за 15 мин (после 15 мин прогрева), дБ, не более |
±0,1 | |||
|
Габаритные размеры (ВхШхГ), мм, не более |
32x95x177 | |||
|
Масса, кг, не более |
0,31 | |||
|
* здесь и далее (дБм) обозначает (дБ) относительно 1 мВт | ||||
Электропитание тестеров осуществляется от двух сменных гальванических элементов типа АА напряжением 1,5 В либо от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц через адаптер/зарядное устройство.
Рабочие условия эксплуатации тестеров:
температура окружающей среды, °С.............................................от минус 10 до плюс 40
относительная влажность воздуха, %, не более................................................................85
