Номер по Госреестру СИ: 41744-16
41744-16 Тестеры оптические
(FOD-1208)
Назначение средства измерений:
Тестеры оптические FOD-1208 (далее по тексту - тестеры) предназначены для измерений средней мощности и затухания оптического излучения в волоконно-оптических кабелях в одномодовых волоконно-оптических линиях передачи.
Внешний вид.
Тестеры оптические
Рисунок № 1
Внешний вид.
Тестеры оптические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.05.2026
Номер записи - 129721
ID в реестре СИ - 352121
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тестеры оптические FOD-1208, Тестер оптический FOD-1208, Нет модификации, Без модификации, FOD1208, FOD-1208, FOD 1208, -,
Производитель
Изготовитель - ООО "ТПК Волоконно-оптических приборов"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 234
Выдано извещений - 3
Кол-во периодических поверок - 145
Кол-во средств измерений - 39
Кол-во владельцев - 50
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№562 от 2016.05.12 Об утверждении типов средств измерений
№321 от 2021.03.15 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Тестеры оптические (FOD-1208)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ТПК Волоконно-оптических приборов"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41743-09 01.12.2014 |
Тестеры оптические, FOD-1203 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41744-09 01.12.2014 |
Тестеры оптические, FOD-1208 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
41744-16 12.05.2026 |
Тестеры оптические, FOD-1208 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
46161-10 01.08.2015 |
Рефлектометры оптические, FOD-7300, мод. FOD-7302, FOD-7308 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
50282-12 29.06.2017 |
Рефлектометры оптические, FOD-7000 мод. FOD-7003, FOD-7004, FOD-7005 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54487-13 07.06.2023 |
Источники оптического излучения, FOD-2107, FOD-2108, FOD-2110, FOD-2112, FOD-2113, FOD-2114, FOD-2115 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54488-13 07.06.2023 |
Аттенюаторы оптические программируемые, FOD-5418, FOD-5419, FOD-5420 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
55808-13 09.12.2018 |
Измерители оптической мощности портативные, FOD-1202, FOD-1202Si, FOD-1202H ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
55809-13 12.10.2023 |
Измерители оптической мощности портативные, FOD-1204, FOD-1204H ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
1 год | |
|
59765-15 06.02.2020 |
Рефлектометры оптические, FOD-7325, FOD-7327, FOD-7328, FOD-7329 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
60063-15 27.02.2020 |
Рефлектометры оптические, FOD-7005-035 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
63879-16 12.05.2021 |
Тестеры оптические, FOD-1203 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
64630-16 22.07.2021 |
Рефлектометры оптические, FOD-7305, FOD-7307, FOD-7308 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
71763-18 09.07.2024 |
Рефлектометры оптические, FOD-7330, FOD-7335, FOD-7337, FOD-7339 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Кто поверяет Тестеры оптические (FOD-1208)
Стоимость поверки Тестеры оптические (FOD-1208)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
8037 | 10276 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
9453 | 10276 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
8137 | 10276 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
14120 | 10276 |
|
ФБУ УРАЛТЕСТ Свердловская область |
11524 | 10276 |
Программное обеспечение
Тестеры функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Модификация ПО возможна только в сервисных центрах фирмы-производителя. Конструкция тестера исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FOD1208.FET430prj |
|
Номер версии (идентификационный номер) ПО |
v.1.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Тестер оптический FOD-1208. Руководство по эксплуатации», раздел 6 «Указания по работе с тестером».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам оптическим FOD-1208
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки
Технические условия ТУ 4381-002-85801186-09
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Метрологические характеристики:
- диапазон измеряемой средней мощности оптического излучения от 10-11 до 10-2 Вт
- длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; от 840 до 860 нм; 1064 нм; от 1300 до 1320 нм; от 1540 до 1560 нм; от 1485 до 1495 нм; от 1620 до 1630 нм;
- пределы допускаемой относительной погрешности измерений средней мощности оп -тического излучения на длинах волн градуировки: в диапазоне от 10-11 до 2 • 10-3 включительно ±2,5 %; в диапазоне от 2 • 10-3 до 10-2 Вт включительно ±3,5 %;
-
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %;
-
- рабочий диапазон длин волн спектральной установки от 500 до 1700 нм;
-
- пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ±5 %;
-
- пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ±1 нм.
Знак поверки наносится на заднюю панель корпусов тестеров оптических FOD-1203 (место нанесения указано на рисунке 1).
Изготовитель
ООО «ТПК Волоконно-оптических приборов»
Адрес: 109004, г. Москва, Тетеринский пер., д.16
ИНН: 7709789116
Телефон: (495) 690-90-88
E-mail: info@fod.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Тестеры состоят из измерителя средней мощности оптического излучения - ваттметра и источника оптического излучения с длинами волн 1310 нм и 1550 нм с волоконно-оптическим выходом. Принцип действия ваттметра основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 1 кГц и 2 кГц.
Тестер имеет в своем составе визуальный детектор повреждений, основанный на полупроводниковом лазере с длиной волны 635 нм и позволяющий зрительно оценивать целостность волоконно-оптической линии.
Конструктивно тестер выполнен в малогабаритном пластмассовом корпусе. Управление режимами работы тестера производится с помощью четырех кнопок, расположенных на передней панели прибора; отображение результатов измерений и режимов работы осуществляется жидкокристаллическим индикатором, также расположенным на передней панели. Для защиты от повреждений предусмотрены массивный резиновый кожух и тканевый чехол.
Для ограничения доступа внутрь корпуса прибора пломбируется защитной наклейкой место соприкосновения передней и задней панелей корпуса с правой стороны прибора.
Место нанесения маркировки
Место пломбирования
Место нанесения знака поверки

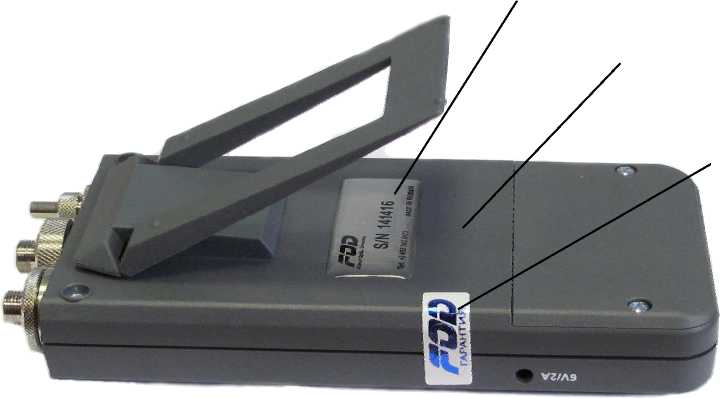

Рисунок 1 - Тестер оптический FOD-1208 - вид сзади

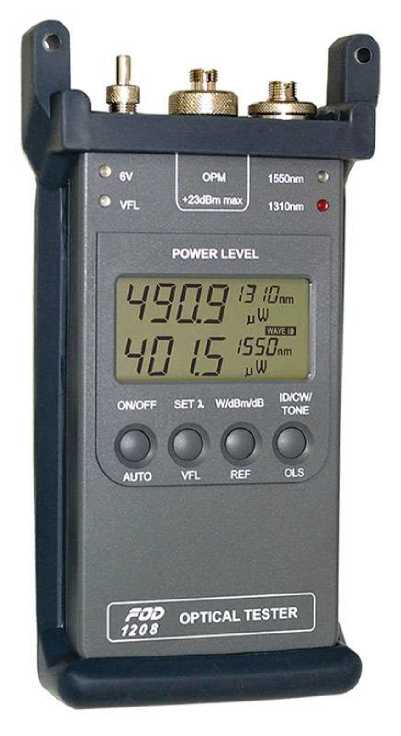

Рисунок 2 - Общий вид тестера оптического FOD-1208
Таблица 3
|
Наименование |
Количество, шт. |
|
Тестер оптический FOD-1208 |
1 |
|
Адаптер/зарядное устройство |
1 |
|
Ni-Mh аккумуляторная батарея 2,4 В (установлена в приборе) |
1 |
|
Адаптер типа FC FOD-5052 (установлен на приборе) |
1 |
|
Адаптер типа FC FOD-5062 (установлен на приборе) |
1 |
|
Адаптер универсальный FOD-5058 (установлен на приборе) |
1 |
|
Чехол тканевый |
1 |
|
Защитный резиновый кожух (установлен на приборе) |
1 |
|
Тестер оптический FOD-1208. Руководство по эксплуатации |
1 |
|
Тестеры оптические FOD-1208 ТУ 4381-002-85801186-09 |
1 |
|
Коробка (транспортная тара) |
1 |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Рабочий спектральный диапазон, нм |
от 1300 до 1660 |
|
Длины волн градуировки, нм |
1310, 1490, 1550, 1625, 1650 |
|
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм* |
от -47 до +23 |
|
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -47 до +10 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ |
±0,25 |
|
Длины волн излучения источника, нм |
1310±20 1550±20 |
|
Уровень выходной мощности излучения источника в непрерывном режиме, дБм, не менее |
0 |
|
Нестабильность уровня выходной мощности излучения источника за 15 мин (после 15 мин прогрева), дБ, не более |
±0,05 |
|
Габаритные размеры (В*Ш*Г), мм, не более |
32x95x177 |
|
Масса, кг, не более |
0,31 |
|
* здесь и далее (дБм) обозначает (дБ) относительно 1 мВт | |
Электропитание тестеров осуществляется от Ni-Mh аккумуляторной батареи напряжением 2,4 В либо от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц через адаптер/зарядное устройство.
Рабочие условия эксплуатации тестеров:
температура окружающей среды, °С.............................................от минус 10 до плюс 40
относительная влажность воздуха, %, не более................................................................85
