Сведения о средстве измерений: 63764-16 Измерители параметров релейной защиты

Номер по Госреестру СИ: 63764-16
63764-16 Измерители параметров релейной защиты
(PTE, Mentor 12)

Назначение средства измерений:
Измерители параметров релейной защиты PTE, Mentor 12 (далее по тексту -измерители) предназначены для воспроизведения и измерений: - напряжения переменного и постоянного тока; - силы переменного и постоянного тока; - временных интервалов; - частоты; - фазового угла.

сертификация программного обеспечения

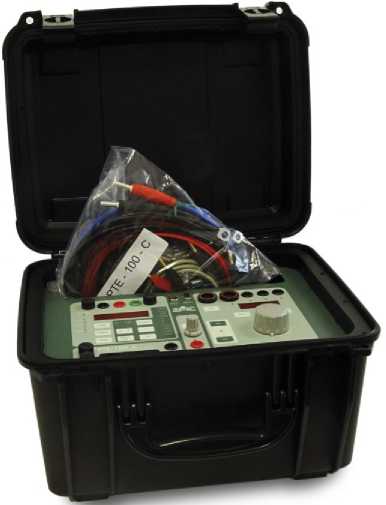

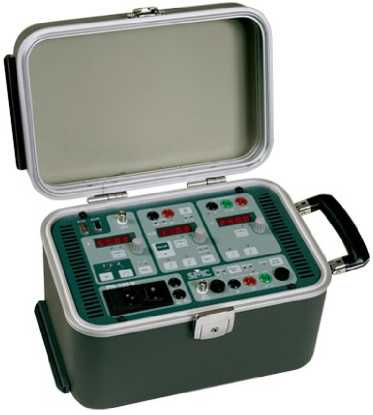

Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 1

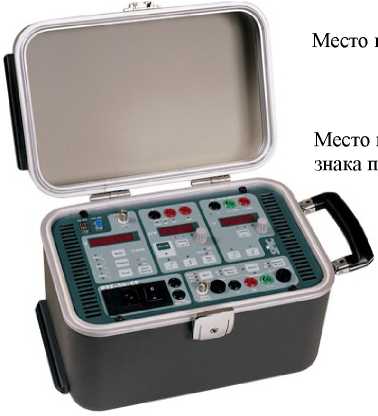

Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 2

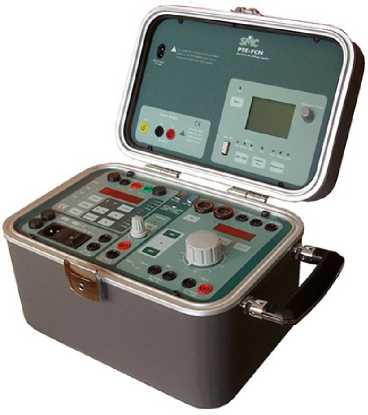

Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 3

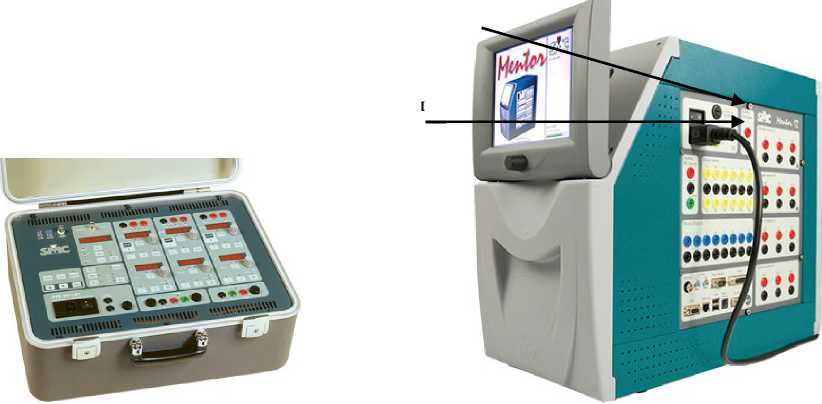

Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 4
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 4

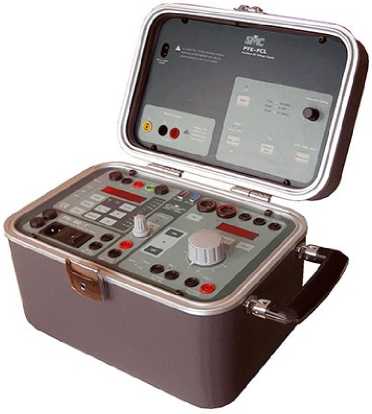

Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 5
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 5

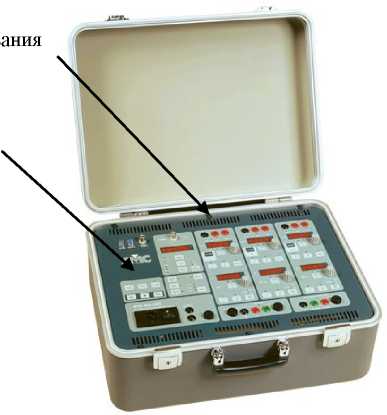

Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 6
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 6

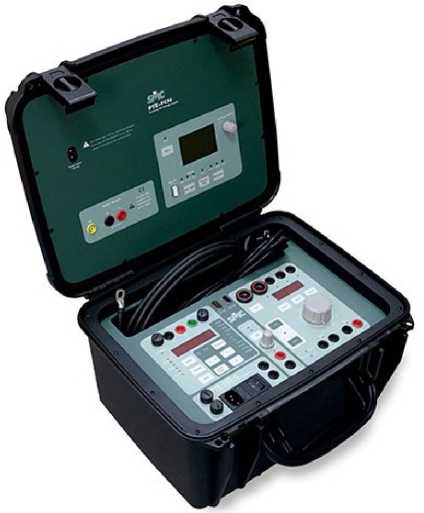

Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 7
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 7

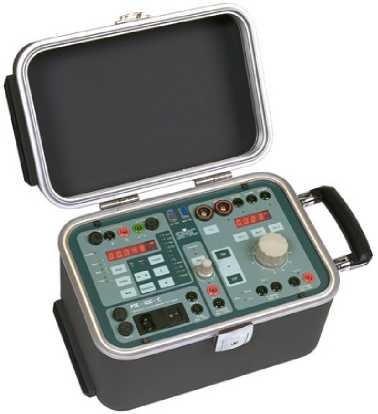

Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 8
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 8
Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 9
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 9
Внешний вид. Измерители параметров релейной защиты, http://oei-analitika.ru рисунок № 10
Внешний вид.
Измерители параметров релейной защиты
Рисунок № 10

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.04.2026
Номер записи - 154982
ID в реестре СИ - 377382
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РТЕ-100-С pro, РТЕ-100-С, РТЕ-100- С, нет модификации, мод. PTE-100-C pro, мод. PTE-100-C, Измерители параметров релейной защиты PTE, Mentor 12, PTE-100-С, PTE-100-C-pro, PTE-100-C pro, PTE-100-C, PTE, Mentor 12,

Производитель

Изготовитель - Фирма "EuroSMC, S.A."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 96
Выдано извещений - 2
Кол-во периодических поверок - 38
Кол-во средств измерений - 35
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 723 дн.

Приказы РСТ, где упоминается данный тип СИ

№2789 от 2021.12.09 О внесении изменений в сведения об утвержденных типах средств измерений 63764-16, 72752-18, 81065-21

№423 от 2016.04.14 Об утверждении типов средств измерений

№2346 от 2020.12.31 О продлении срока действия утвержденных типов средств измерений

№1624 от 2017.07.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№2270 от 2017.10.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№106 от 2018.01.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"

Наличие аналогов СИ: Измерители параметров релейной защиты (PTE, Mentor 12)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
63764-16 Измерители параметров релейной защиты (PTE, Mentor 12)
Фирма "EuroSMC, S.A." (ИСПАНИЯ )
39508-14 Комплексы программно-технические измерительные (РЕТОМ™-61)
ООО "НПП "Динамика" (РОССИЯ г.Чебоксары)
63764-16 Измерители параметров релейной защиты (PTE, Mentor 12)
Фирма "EuroSMC, S.A." (ИСПАНИЯ )
62813-15 Устройства измерительные параметров релейной защиты (РЕТОМ-21.3)
ООО "НПП "Динамика" (РОССИЯ г.Чебоксары)
63764-16 Измерители параметров релейной защиты (PTE, Mentor 12)
Фирма "EuroSMC, S.A." (ИСПАНИЯ )
63955-16 Устройства измерительные параметров релейной защиты (РЕТОМ-25)
ООО "НПП "Динамика" (РОССИЯ г.Чебоксары)
63764-16 Измерители параметров релейной защиты (PTE, Mentor 12)
Фирма "EuroSMC, S.A." (ИСПАНИЯ )
63956-16 Комплексы программно-технические измерительные (РЕТОМ™-71)
ООО "НПП "Динамика" (РОССИЯ г.Чебоксары)

Все средства измерений ООО "НПП "Динамика"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
42739-16
28.03.2026
Измерители параметров высоковольтных выключателей, PME-500-TR
Фирма "EuroSMC, S.A." (ИСПАНИЯ )
ОТ
МП
2 года
63764-16
14.04.2026
Измерители параметров релейной защиты, PTE, Mentor 12
Фирма "EuroSMC, S.A." (ИСПАНИЯ )
ОТ
МП
2 года

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • год
  • страна
  • кол-во поверок

Бесплатный

Кто поверяет Комплексы программно-технические измерительные (РЕТОМ™-71)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • PTE-100-C pro
  • РТЕ-100-С
  • РТЕ-100-С pro
  • 6 1 2 0 6 1 2
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • PTE-100-C pro
  • 1 0 1 0 1 0 1
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • PTE-100-C
  • 1 0 1 0 1 0 1
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • PTE
  • 1 0 1 0 1 0 1
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • PTE-100-C pro
  • мод. PTE-100-C
  • 2 1 0 2 0 1 0 1
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • PTE-100-C
  • 1 0 1 0 1 0 1
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)
    РСТ
  • PTE-100-C
  • 1 0 1 0 1 0 1
    ООО "ЦМ"
    (RA.RU.310581)
  • мод. PTE-100-C pro
  • мод. PTE-100-C
  • 60 5 45 15 0 56 43 13
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • Измерители параметров релейной защиты PTE, Mentor 12
  • PTE-100-C
  • РТЕ-100- С
  • 6 0 4 0 3 0 3
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • Mentor 12
  • РТЕ-100-С pro
  • 6 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • PTE-100-C
  • 1 0 1 1 1 0 1
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • РТЕ-100-С
  • РТЕ-100-С pro
  • 3 1 2 0 3 1 2
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • PTE-100-С
  • 1 0 1 0 1 0 1
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • РТЕ-100-С pro
  • 2 0 2 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • PTE-100-C-pro
  • 4 0 4 1 4 0 4

    Стоимость поверки Комплексы программно-технические измерительные (РЕТОМ™-71)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Пензенский ЦСМ
    Пензенская область
    13556 10444
    ФБУ УРАЛТЕСТ
    Свердловская область
    13576 10444
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    4200 10444

    Программное обеспечение

    Измерители имеют встроенное и внешнее программное обеспечение (ПО).

    Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО, которое заносится в программируемое постоянное запоминающее устройство приборов предприятием-изготовителем и недоступно для пользователя. Характеристики встроенного программного обеспечения приведены в таблице 1.

    Внешнее ПО (ROOTS) предназначено для тестирования т.н. «интеллектуальных» цифровых реле (IED). ПО не является метрологически значимым.

    Внешнее ПО (EUROFAULT) предназначено для анализа поведения реле в переходных режимах и при авариях путем воспроизведения ранее записанных режимов. ПО не является метрологически значимым.

    Внешнее ПО (PTE-COM) позволяет дистанционно управлять устройствами серии PTE с внешнего ПК. ПО не является метрологически значимым.

    Таблица 1 - Характеристики встроенного программного обеспечения

    Идентификационные данные (признаки)

    Значение для модификаций

    PTE

    Mentor 12

    Идентификационное наименование ПО

    -

    -

    Номер версии (идентификационный номер ПО)

    -

    Не ниже 1.0

    Цифровой идентификатор ПО

    -

    -

    Другие идентификационные данные (если имеются)

    -

    -

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации в разделе 4. «Функции: описание и применение».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к измерителям параметров релейной защиты PTE, Mentor 12

    ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

    ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

    Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2409 Гц»

    Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»

    Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-101 до V106 Гц»

    Изготовитель

    Фирма «EuroSMC, S.A.», Испания
    Место нахождения и адрес юридического лица: Poligono Industrial P-29, Calle Buril, 69, 28400 Collado Villalba, Madrid, Spain
    Адрес деятельности: Poligono Industrial P-29, Calle Buril, 69, 28400 Collado Villalba, Madrid, Spain

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
    Место нахождения: 119361, г. Москва, ул. Озерная, д. 46.
    Адрес: 119361, г. Москва, ул. Озерная, д. 46.

    Область применения измерителей - проверка электромеханических характеристик устройств релейной защиты и автоматики (РЗА) при проведении испытаний и технического обслуживания. Измерители применяются для проверки как однофазных, так и трехфазных релейных защит и позволяют выполнять испытания всех типов реле: от электромеханических до цифровых.

    Принцип действия измерителей заключается в формировании испытательных сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются на встроенном дисплее.

    Измерители оснащены встроенными шаблонами, автоматизирующих процесс тестирования элементов релейных защит и снятие их характеристик.

    Измерители могут генерировать испытательные сигналы по независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.

    Основные узлы измерителей: генератор тока; генератор напряжения; датчики тока и напряжения; микропроцессор (для Mentor 12 - встроенный компьютер); автотрансформатор; трансформатор; запоминающее устройство; силовые ключи управления; система защиты от аварийных ситуаций; схема интерфейсов; блок питания; дисплей (индикатор).

    Устройства выпускаются в виде ряда модификаций: PTE-50-CE, PTE-50-CE pro, PTE-50-CET, PTE-100-C, PTE-100-C plus, PTE-100-C pro, PTE-100-V, PTE-300-V, Mentor 12, отличающихся функциональностью (однофазные или трехфазные, число каналов напряжения и тока, и т.д.), режимами работы, конструкцией и комплектом поставки.

    Отличия модификаций измерителей серии PTE приведены в таблице 2.

    В зависимости от количества встроенных генераторов напряжения и тока измерители Mentor 12 могут иметь ряд различных конфигураций (см. таблицу 3). Для увеличения выходной мощности генераторы напряжения и тока могут соединяться последовательно/параллельно.

    Результаты измерений могут быть сохранены как во внутренней энергонезависимой памяти измерителей, так и переданы на внешний персональный компьютер (ПК). Для связи с ПК измерители PTE оснащаются интерфейсом RS-232, измерители Mentor 12 - интерфейсами RS232, USB, Ethernet, IEC61850 (опция). Измерители Mentor 12 оснащены параллельным портом (Centronics) для подключения принтера.

    Измерители PTE функционируют как в режиме автономного управления, так и в режиме дистанционного управления с внешнего ПК. Для работы в режиме дистанционного управления на внешнем ПК должно быть предустановлен пакет программного обеспечения «PTE-COM».

    Для расширения функциональных возможностей измерители PTE могут соединяться как между собой, так и с опциональными устройствами через шину BUS-PTE.

    В качестве опций измерители PTE могут комплектоваться:

    - модулем PTE-FCB (для тестирования автоматов защиты в полевых условиях);

    - модулем PTE-FCC (дополнительная внешняя нагрузка);

    - модулем PTE-FCE (внешний таймер);

    - модулем PTE-FCF (источник регулируемого напряжения 0 - 120 В);

    - модулем PTE-FCG (внешний источник питания для тестируемого реле);

    - модулем PTE-FCH (адаптер для измерения внешнего напряжения до 1000 В);

    - модулем PTE-FCL (дополнительный источник регулируемого напряжения для модификации PTE-100-C plus);

    - модулем PTE-FCN (дополнительный источник регулируемого напряжения для модификаций PTE-50-CE pro, PTE-100-C pro);

    - модулем PTE-12 (для связи измерителя с ПК под управлением ПО «PTE-COM»);

    - модулем PTE-GPS (для синхронизации оборудования PTE);

    - модулем PTE-SER (усилитель выходного напряжения для модификации PTE-50-CET);

    - модулем РТЕ-30-СН (внешний цифровой таймер для модификаций PTE-100-V и PTE-300-V).

    В качестве опций измерители Mentor 12 могут комплектоваться:

    - модулем Mentor-GPS (приемник GPS, антенна, кабель);

    - адаптером Mentor-IRIGB (для синхронизации с другими энергосистемами);

    - модулем Mentor-MD1V (дополнительный усилитель напряжения);

    - модулем Mentor-MD1C (дополнительный усилитель тока);

    - модулем Mentor-MD3V (дополнительный усилитель напряжения на три канала);

    - модулем Mentor-MD3C (дополнительный усилитель тока на три канала);

    - модулем Mentor-IR (ИК-порт).

    Конструктивно измерители PTE выполнены в металлических корпусах с откидной верхней крышкой. Органы управления, индикации, разъемы питания и интерфейсов связи, измерительные входы расположены на лицевой панели корпуса. Модификации PTE-100-C, PTE-100-C plus, PTE-100-C pro также изготавливаются в пластиковых корпусах.

    Измерители Mentor 12 выполнены в металлическом корпусе в виде системного блока ПК. На торцевой панели расположен поворотный сенсорный ЖК-дисплей. На боковой панели корпуса расположены измерительные входы, разъемы питания и интерфейсов связи, подключения внешнего монитора (VGA), клавиатуры и манипулятора типа «мышь».

    Питание измерителей осуществляется от сети питания переменного тока

    Приборы относятся к ремонтируемым и восстанавливаемым изделиям.

    Внешний вид измерителей приведен на рисунках 1 - 10.

    Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.

    Место нанесения заводских (серийных номеров) - на тыльной панели корпуса на металлизированной самоклеящейся подложке; способ нанесения - сублимационная печать; формат - цифровой код в формате XXX.XXX. Для модификаций PTE-50-CE pro, PTE-100-C plus и PTE-100-C pro цифровой код имеет формат XXX.XXX / XXX.XXX.

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Место

    Место

    знака

    Рис. 1 - Измерители PTE-50-CE (pro)

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Рис. 2 - Измеритель PTE-50-CET

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Рис. 3 - Измеритель PTE-100-C

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Рис. 4 - Измеритель PTE-100-C plus

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Рис. 5 - Измеритель PTE-100-C pro

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Рис. 6 - Измеритель PTE-100-V

    Место нанесения знака поверки

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Рис. 8 - Измеритель Mentor 12

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Место пломбирования

    Рис. 7 - Измеритель PTE-300-V

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Рис. 9 - Измеритель PTE-100-C в

    пластиковом корпусе

    Внешний вид. Комплексы программно-технические измерительные (РЕТОМ™-71), http://oei-analitika.ru

    Рис. 10 - Измеритель PTE-100-C pro в пластиковом корпусе


    Таблица 10 - Комплект поставки измерителей PTE-50-CE, PTE-50-CE pro, PTE-50-CET, PTE-100-V, PTE-300-V

    Наименование

    Обозначение

    Количество

    Измеритель параметров релейной защиты PTE (модификация по заказу)

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Кабель измерительный

    -

    1 шт.

    Зажимы типа «крокодил»

    -

    4 шт.

    Кабель RS-232

    -

    1 шт.

    Кабель PTE-BUS

    -

    1 шт.

    Предохранитель(набор)

    -

    1 шт.

    Сумка для кабелей и аксессуаров

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 шт.

    Таблица 11 - Комплект поставки измерителей PTE-100-C, PT

    -100-C plus, PTE-100-C pro

    Наименование

    Обозначение

    Количество

    Измеритель параметров релейной защиты PTE (модификация по заказу)

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Кабель для измерения тока

    -

    2 шт.

    Зажимы типа «крокодил»

    -

    8 шт.

    Кабели измерительные

    -

    8 шт.

    Адаптер

    -

    2 шт.

    Кабель RS-232

    -

    1 шт.

    Кабель PTE-BUS

    -

    1 шт.

    Предохранитель(набор)

    -

    1 шт.

    Провод заземления

    -

    1 шт.

    Сумка для кабелей и аксессуаров

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 шт.

    Таблица 12 - Комплект поставки измерителей Mentor 12

    Наименование

    Обозначение

    Количество

    Измеритель параметров релейной защиты Mentor 12

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Кабели для измерений

    -

    28 (40) шт.

    Кабель Ethernet

    -

    1 шт.

    Кабель RS-232

    -

    1 шт.

    Предохранитель

    -

    19 (32) шт.

    Адаптер PS/2 для клавиатуры/манипулятора типа «мышь»

    -

    1 шт.

    Адаптер для низковольтных выходов

    -

    2 шт.

    Сумка для кабелей и аксессуаров

    -

    1 шт.

    Транспортный кейс

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 шт.


    Таблица 2 - Функциональные характеристики измерителей PTE

    Наименование характеристики

    Значение для модификаций

    PTE-50-CE

    PTE-50-CE pro

    PTE-50-CET

    PTE-100-C

    PTE-100-C plus

    PTE-100-C pro

    PTE-100-V

    PTE-300-V

    Число выходных каналов напряжения

    1

    1

    3

    1

    1

    1

    1

    3

    Число выходных каналов тока

    1

    1

    3

    1

    1

    1

    1

    3

    Генератор гармоник

    До 5-ой

    До 5-ой

    До 5-ой

    нет

    нет

    нет

    До 7-ой

    До 7-ой

    Генератор частот, Гц

    нет

    нет

    нет

    нет

    нет

    нет

    40 - 420

    40 - 420

    Цифровой таймер

    да

    да

    да

    да

    да

    да

    нет

    нет

    Дополнительный выход напряжения постоянного тока

    с модулем

    PTE-FCG

    с модулем

    PTE-FCG

    с модулем

    PTE-FCG

    есть

    есть

    есть

    с модулем

    PTE-FCG

    с модулем

    PTE-FCG

    Дополнительный выход напряжения переменного тока

    нет

    с модулем

    PTE-FCN

    нет

    нет

    с модулем

    PTE-FCL

    с модулем

    PTE-FCN

    нет

    нет

    Таблица 3 - Функциональные характеристики измерителей Mentor 12

    Модификация прибора

    Число каналов напряжения

    Число каналов тока

    Режимы работы

    Mentor 12 3v 3i

    3

    3

    3 напряжения (0 - 150 В или 0 - 5 А)* и 3 тока (0 - 25 А)

    Mentor 12 4v 3i

    4

    3

    4 напряжения (0 - 150 В или 0 - 5 А)* и 3 тока (0 - 25 А)

    Mentor 12 4v 4i

    4

    4

    4 напряжения (0 - 150 В или 0 - 5 А)* и 4 тока (0 - 25 А)

    Mentor 12 3v 6i

    3

    6

    3 напряжения (0 - 150 В или 0 - 5 А)* и 6 токов (0 - 25 А)

    Mentor 12 6v 3i

    6

    3

    6 напряжения (0 - 150 В или 0 - 5 А)* и 3 токов (0 - 25 А)

    Mentor 12 4v 6i

    4

    6

    4 напряжения (0 - 150 В или 0 - 5 А)* и 6 токов (0 - 25 А)

    Mentor 12 6v 6i

    6

    6

    6 напряжения (0 - 150 В или 0 - 5 А)* и 6 токов (0 - 25 А)

    Примечание: * - каналы напряжения конвертируются в токовые

    Таблица 4 - Технические характеристики измерителей PTE

    Наименование характеристики

    Значение для модификаций

    PTE-50-CE

    PTE-50-CE pro

    PTE-50-CET

    PTE-100-C

    PTE-100-C plus

    PTE-100-C pro

    PTE-100-V

    PTE-300-V

    Электрическое питание

    Сеть переменного тока напряжением от 207 до 253 В частотой 50/60 Гц

    Габаритные размеры, мм, (длинахширинахвысота)

    300х200х200

    442x327x200

    300x200x200 (385x308x253) 1)

    300x200x200

    442x327x200

    Масса, кг

    13,5

    13,5

    25

    13,5 (15,6) 1)

    15,5 (17,6) 1)

    15,5 (17,6) 1)

    13,5

    22

    Нормальные условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    23±5

    до 80

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от 0 до 55

    до 95

    Примечание - 1) в пластиковых корпусах

    Таблица 5 - Технические характеристики измерителей Mentor 12

    Наименование характеристики

    Значение

    Электрическое питание

    Сеть переменного тока напряжением от 100 до 260 В частотой от 40 до 70 Гц

    Габаритные размеры, мм, (длинаxширинаxвысота)

    422x254x511

    Масса, кг

    от 22,5 до 29,8

    Нормальные условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    23±5 до 80

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от 0 до 50 до 95

    Таблица 6 - Метрологические характеристики измерителей PTE-50-CE, PTE-50-CE pro, PTE-50-CET (для модификации PTE-50-CET параметры указаны для одного канала)

    Воспроизводимая/измеряемая физическая величина

    Диапазон измерений

    Разрешение

    (е.м.р.)

    Пределы допускаемой абсолютной погрешности

    Напряжение переменного тока, В

    0 - 6,250

    0,001

    ±0,005/U

    0 - 150,0

    0,1

    0 - 140,0*

    0,1

    ±(0,01-U+1 е.м.р.)

    Сила переменного тока, А**

    0 - 0,330

    0,001

    ±0,005-1

    0 - 8,000

    0,001

    0 - 25,00

    0,01

    0 - 50,00

    0,01

    Временной интервал, с

    0,001 - 99999

    0,001

    ±(0,00011+1 е.м.р.)

    Фазовый угол, градусов

    0 - 359,9

    0,1

    ±0,5

    Примечания:

    * - с модулем PTE-FCN для модификации PTE-50-CE pro; ** - только воспроизведение;

    U - воспроизводимое/измеряемое напряжение, В;

    I - воспроизводимая сила тока, А;

    t - измеряемый временной интервал, с;

    е.м.р. - единица младшего разряда

    Таблица 7 - Метрологические характеристики измерителей PTE-100-C, PTE-100-C plus, PTE-100-C pro

    Воспроизводимая/измеряемая физическая величина

    Диапазон (предел) измерений

    Разрешение

    (е.м.р.)

    Пределы допускаемой абсолютной погрешности

    Напряжение переменного тока, В

    10/20/40/200

    0,01/0,1

    ±(0,01-U+1 е.м.р.)

    Напряжение переменного тока, В

    0 - 250,0

    0,1

    ±(0,01-U+1 е.м.р.)

    Напряжение переменного тока, В

    0 - 300,0*

    0,1

    ±(0,01-U+1 е.м.р.)

    Напряжение переменного тока, В

    0 - 140,0**

    0,1

    ±(0,01-U+1 е.м.р.)

    Напряжение постоянного тока, В

    0 - 250,0

    0,1

    ±(0,01-U+1 е.м.р.)

    Напряжение постоянного тока, В

    0 - 350,0

    0,1

    ±(0,01-U+1 е.м.р.)

    Напряжение постоянного тока, В

    0 - 400,0*

    0,1

    ±(0,01-U+1 е.м.р.)

    Сила переменного тока, А***

    5/25/50/100

    0,001/0,01

    ±(0,01-1+1 е.м.р.)

    Временной интервал, с

    0,001 - 99999

    0,001

    ±(0,00011+1 е.м.р.)

    Частота, Гц

    20 - 2000

    0,01/0,1/1

    ±(0,003+1 е.м.р.)

    Фазовый угол, градусов****

    0 - 359,9

    0,1

    ±(2+1 е.м.р.)

    Примечания:

    * - до 1000 В с модулем PTE-FCH;

    ** - с модулями PTE-FCL, PTE-FCN;

    *** - только воспроизведение;

    **** - кроме модификации PTE-100-C;

    U - воспроизводимое/измеряемое напряжение, В; I - воспроизводимая сила тока, А;

    t - измеряемый временной интервал, с;

    е.м.р. - единица младшего разряда

    Таблица 8 - Метрологические характеристики измерителей PTE-100-V, PTE-300-V (для модификации PTE-300-V параметры указаны для одного канала)

    Воспроизводимая/измеряемая физическая величина

    Диапазон измерений

    Разрешение

    (е.м.р.)

    Пределы допускаемой абсолютной погрешности

    Напряжение переменного тока, В

    0 - 6,250

    0,001

    ±0,005-U

    0 - 150,0

    0,1

    0 - 300,0

    0,1

    Сила переменного тока, А*

    0 - 0,330

    0,001

    ±0,005-1

    0 - 8,000

    0,001

    Частота, Гц

    40 - 420

    0,01/0,1/1

    ±(0,003+1 е.м.р.)

    Фазовый угол, градусов

    0 - 359,9

    0,1

    ±0,5

    Примечания:

    * - только воспроизведение;

    U - воспроизводимое/измеряемое напряжение, В; I - воспроизводимая сила тока, А;

    е.м.р. - единица младшего разряда

    Таблица 9 - Метрологические характеристики измерителей Mentor 12 (параметры указаны для одного канала)

    Воспроизводимая/измеряемая физическая величина

    Диапазон (предел) измерений

    Разрешение

    (е.м.р.)

    Пределы допускаемой абсолютной погрешности

    Напряжение переменного тока, В

    0 - 150,000*

    0,001

    ±(0,001-и+0,0003-ип.)

    Напряжение переменного тока, В

    0 - 7,07

    0,0001

    ±(0,0007/и+0,00015/Лп.)

    Напряжение постоянного тока, В

    0 - 212,000*

    0,001

    ±(0,0025/Ц±0,0005/Цп.)

    Напряжение постоянного тока, В

    0 - 10,000

    0,001

    ±(0,0002-и+0,0002-ип.)

    Напряжение постоянного тока, В

    0 - 10,000

    0,001

    ±(0,001/и+0,0003/ип.)

    Напряжение постоянного тока, В

    48/125/250

    0,01

    ±0,05-ип.

    Сила переменного тока (в режиме реверса), А **

    0 - 5,0

    0,0001

    ±(0,002-1+0,0005-1п.)

    Сила переменного тока, А**

    0 - 25,0

    0,0001

    ±(0,001-1+0,0003-1п.)

    Сила постоянного тока (в режиме реверса), А

    0 - 5,0

    0,0001

    ±(0,004-1+0,0015-1п.)

    Сила постоянного тока, А

    0 - 25,0

    0,0001

    ±(0,0024+0,00034п.)

    Сила постоянного тока, мА

    0 - 20,000

    0,001

    ±(0,00024+0,00024п.)

    Временной интервал, с

    0,0001 - 99999

    0,0001

    ±(0,000014 +1 е.м.р.)

    Частота, Гц

    0 - 2000

    10"4/10"5/10"6

    ±0,0001<Рп.

    Фазовый угол, градусов

    0 - 359,9

    0,001

    ±0,1

    Примечания:

    * - 5 А в режиме реверса (генератор тока);

    ** - только воспроизведение;

    U - воспроизводимое/измеряемое напряжение, В;

    ип. - верхний предел диапазона воспроизведений/измерений напряжения, В; I - воспроизводимая сила тока, А;

    1п. - верхний предел диапазона воспроизведений/измерений силы тока, А; t - измеряемый временной интервал, с;

    Рп. - верхний предел диапазона измерений частоты, Гц;

    е.м.р. - единица младшего разряда


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
