Номер по Госреестру СИ: 42739-16
42739-16 Измерители параметров высоковольтных выключателей
(PME-500-TR)
Назначение средства измерений:
Измерители параметров высоковольтных выключателей PME-500-TR (далее -измерители) предназначены для измерения:
- силы постоянного тока (ток потребления привода выключателей);
- электрического сопротивления (переходное сопротивление контактов выключателей);
- временных интервалов (время включения и отключения выключателей).
Внешний вид.
Измерители параметров высоковольтных выключателей
Рисунок № 1
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО, которое заносится в программируемое постоянное запоминающее устройство приборов предприятием-изготовителем и недоступно для пользователя. Характеристики встроенного программного обеспечения приведены в таблице 1.
Внешнее ПО (EuroBreaker Basic) позволяет сохранять, распечатывать и обрабатывать результаты измерений при помощи MS Excel. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики встроенного программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 1.0 |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям параметров высоковольтных выключателей PME-500-TR
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А.
-
4. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
Поверка
Поверкаосуществляется по документу МП 42739-16 «Измерители параметров высоковольтных выключателей PME-500-TR. Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2016 г.
Средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09); шунты измерительные стационарные взаимозаменяемые 75ШИСВ (Госреестр № 29211-10); катушки электрического сопротивления Р310, Р321 (Госреестр № 1162-58); генератор сигналов специальной формы AFG-73051 (Госреестр № 53065-13); частотомер электронно-счетный 53131A (Госреестр № 26211-03).
Изготовитель
Фирма «EuroSMC, S.A.», ИспанияАдрес: Poligono Industrial P-29, Calle Buril, 69, 28400 Collado Villalba, Madrid, Spain Тел.: (+34) 918498980 Факс: (+34) 918512553
Web-сайт: http://www.smcint.com
Заявитель
ООО ««КС-Энерго», г. Москва
Адрес: 125047, г. Москва, ул. Тверская-Ямская 3-я, д. 26, стр. 2 Тел.: +7 (499) 391-62-06
Web-сайт: http://ksenergo.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Область применения измерителей - проверка электромеханических характеристик высоковольтных выключателей, а также устройств релейной защиты, автоматики и телемеханики при проведении испытаний и технического обслуживания.
Принцип действия измерителей заключается в формировании испытательных и управляющих сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются на встроенном ЖК-дисплее.
Приборы оснащены встроенными шаблонами, автоматизирующих процесс тестирования выключателей и снятия их характеристик.
Цикл измерений задается (программируется) оператором через меню и виртуальную клавиатуру, отображаемые на сенсорном ЖК-дисплее размером 113*61 мм. В окне дисплея выводятся установки прибора и результаты измерений в числовом и графическом видах. После выполнения каждого цикла измерений результаты сохраняются в энергонезависимой памяти прибора (до 60 результатов) и распечатываются встроенным в прибор термопринтером.
Основные узлы измерителей: датчики тока и напряжения; микропроцессор; запоминающее устройство; силовые ключи управления; источник тока; схема интерфейсов; блок питания, ЖК-дисплей.
Для связи с персональным компьютером измерители имеют интерфейс RS-232.
Для расширения функциональных возможностей измерители могут соединяться с опциональными устройствами через шину BUS-PME.
В качестве опций измерители могут комплектоваться:
-
- модулем PME-TCE для измерения характеристик хода, скорости и ускорения контактов выключателей;
-
- комплектом PME-ATK цифровых датчиков угла положения;
-
- датчиком PME-LT50A измерения линейных перемещений до 500 мм.
Конструктивно измерители выполнены в ударопрочных корпусах из полипропилена в виде кейса. На откидной крышке размещено краткое руководство по эксплуатации.
На лицевой панели измерителей расположены ЖКИ, измерительные входы, клемма заземления, разъемы питания и интерфейсов связи.
Питание измерителей осуществляется от встроенных аккумуляторных батарей или от сети питания переменного тока.
Приборы относятся к ремонтируемым и восстанавливаемым изделиям.
Внешний вид измерителей приведен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.
Место нанесения знака поверки
Место пломбирования

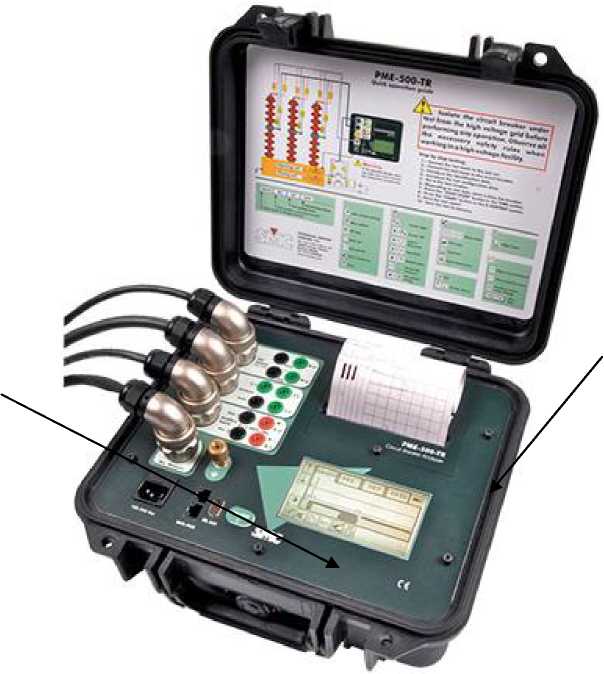

Рисунок 1 - Общий вид измерителей PME-500-TR
Таблица 6 - Комплект поставки
Наименование |
Количество |
Примечание |
Измеритель PME-500-TR |
1 | |
Кабель питания |
1 |
Длина 2,5 м |
Кабель для измерения силы тока |
1 |
Длина 5 м (опция - 11 м) |
Кабель для измерения временных интервалов (дополнительные входы) |
1 |
Длина 5 м (опция - 11 м) |
Кабель для измерения временных интервалов (трехфазная система) |
1 |
Длина 5 м (опция - 11 м) |
Кабель для измерения сопротивления контактов (трехфазная система) |
1 |
Длина 5 м (опция - 11 м) |
Кабель RS-232 |
1 | |
Устройство «Optomos Box» |
1 |
Для поверки прибора |
Сумка для переноски |
1 | |
Предохранитель |
1 | |
Защитные диоды |
2 |
Для защиты катушек привода |
Комплект зажимов типа «крокодил» |
1 | |
Рулон бумаги для термопринтера |
2 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 |
Таблица 2 - Метрологические характеристики измерителей PME-500-TR в режиме измерения
силы постоянного тока
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Сила постоянного тока |
0 - 50 А |
0,01 А |
± (0,01 4п. + 1 е.м.р.) А |
0,1 А |
Примечание: 1п. - верхний предел диапазона измерений, А. е. м. р. - единица младшего разряда.
Таблица 3 - Метрологические характеристики измерителей PME-500-TR в режиме измерения
электрического сопротивления
Измеряемая физическая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Электрическое сопротивление |
0,0001 Ом |
1-10’7 Ом |
± (0,01 •Ип. + 1 е.м.р.) Ом |
0,001 Ом |
140"6 Ом | ||
0,01 Ом |
140"5 Ом | ||
0,1 Ом |
140"4 Ом | ||
1 Ом |
140"3 Ом |
Примечание: Ип. - предел измерений, Ом;
е.м.р. - единица младшего разряда.
Таблица 4 - Метрологические характеристики измерителей PME-500-TR в режиме измерения временных интервалов
Измеряемая физическая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Временной интервал |
0,1 с |
0,0001 с |
± (0,0005 •t + 1 е.м.р.) с |
0,2 с | |||
0,4 с | |||
0,8 с | |||
2 с |
0,001 с |
Примечание: t - измеренное значение временного интервала, с. е. м. р. - единица младшего разряда.
Таблица 5 - Технические характеристики измерителей PME-500-TR
Характеристика |
Значение |
Электрическое питание |
от 100 до 240 В переменного тока частотой 50/60 Гц или 12 В постоянного тока от встроенной батареи |
Габаритные размеры, мм, (длинахширинахвысота) |
340х300х150 |
Масса, кг |
8 |
Нормальные условия применения:
|
23 ± 5 до 80 |
Рабочие условия применения:
|
от 0 до 55 до 95 |
