Номер по Госреестру СИ: 63631-16
63631-16 Тестеры-анализаторы пакетных сетей
(МАКС-ЕМК)
Назначение средства измерений:
Тестеры-анализаторы пакетных сетей МАКС-ЕМК (далее - тестеры) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и измерения количества передаваемой информации при тестировании каналов передачи данных с интерфейсами Ethernet/Gigabit Ethernet, а также для измерения смещения шкал времени относительно национальной шкалы времени Российской Федерации UTC(SU) в сетях связи.
Внешний вид.
Тестеры-анализаторы пакетных сетей
Рисунок № 1
Внешний вид.
Тестеры-анализаторы пакетных сетей
Рисунок № 2
Внешний вид.
Тестеры-анализаторы пакетных сетей
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационных документов и на заднюю сторону тестера в виде наклеек или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы тестера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам-анализаторам пакетных сетей МАКС-ЕМК
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Тестер-анализатор пакетных сетей МАКС-ЕМК. Технические условия МБСЕ.468212.008 ТУ.
Поверка
Поверкаосуществляется по документу МБСЕ.468212.008 МП «Тестеры-анализаторы пакетных сетей МАКС-ЕМК. Методика поверки» с изменением № 1 от 15.10.2015 г., утвержденным ФГУП ЦНИИС и ФГУП «ВНИИФТРИ».
Основные средства поверки:
- частотомер универсальный CNT-90 (рег. № 41567-09);
- измеритель средней мощности оптического излучения Алмаз-21 (рег. № 17796-98): рабочий спектральный диапазон от 800 до 1600 нм, диапазон измерений оптической мощности от минус 60 до плюс 3 дБм, пределы допускаемой основной погрешности на длине волны калибровки ±0,5 дБ;
- изделие ПС-161 ТСЮИ.461531.014 (рег. № 45783-10);
- стандарт частоты и времени рубидиевый Ч1-92 (рег. № 62740-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на лицевую сторону тестера и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Finisar, США
1000BASE-LX, 1310 нм, 10 км
1000BASE-ZX, 1550 нм, 90 км
Наименование характеристики |
Значение характеристики |
Рабочие условия применения:
|
от 5 до 40 90 |
Предельные условия транспортирования и хранения: - температура окружающего воздуха, °C |
от минус 20 до плюс 50 |
Габаритные размеры (длинахширинахвысота), мм, не более:
|
220х110х53 225x110x65 |
Масса, кг, не более:
|
0,67 0,8 |
Напряжение питания постоянного тока:
|
12 В 12 В |
Потребляемая мощность, В •А, не более |
25 |
Комплектность средства измерений Комплект поставки тестеров приведен в таблице 5.
Таблица 5 - Комплектность тестера
Наименование |
Количество, шт. |
Примечание |
Тестер-анализатор пакетных сетей МАКС-ЕМК |
1 |
- |
Сетевой адаптер ~220 В/-12 В; 1,5 А |
1 |
- |
Кабель USB-порта |
1 |
- |
Антенна ГЛОНАСС/GPS |
1 |
*Е |
Устройство образования шлейфа МАКС-ЕМВК |
1 |
* |
Патч-корд дуплексный |
3 |
- |
Патч-корд оптический дуплексный |
2 |
* |
Кабель для поверки и выдачи опорных сигналов К-08 |
2 |
* |
Оптический SFP-модуль |
2 |
* |
Руководство по эксплуатации, совмещенное с паспортом МБСЕ.468212.008 РЭ |
1 |
- |
Методика поверки МБСЕ.468212.008 МП |
1 |
- |
CD-диск с программным обеспечением |
1 |
- |
Сумка для переноски тестера и принадлежностей |
1 |
- |
*Е Поставляется для исполнения тестера «Е» * Поставляется по согласованию с заказчиком |
Основные средства поверки:
- частотомер универсальный CNT-90 (рег. № 41567-09);
- измеритель средней мощности оптического излучения Алмаз-21 (рег. № 17796-98): рабочий спектральный диапазон от 800 до 1600 нм, диапазон измерений оптической мощности от минус 60 до плюс 3 дБм, пределы допускаемой основной погрешности на длине волны калибровки ±0,5 дБ;
- изделие ПС-161 ТСЮИ.461531.014 (рег. № 45783-10);
- стандарт частоты и времени рубидиевый Ч1-92 (рег. № 62740-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на лицевую сторону тестера и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тестерам-анализаторам пакетных сетей МАКС-ЕМК
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Тестер-анализатор пакетных сетей МАКС-ЕМК. Технические условия МБСЕ.468212.008 ТУ.
Акционерное общество Научно-производственное предприятие «КОМЕТЕХ»
(АО НПП «КОМЕТЕХ»)
ИНН 7805358835
Юридический. адрес: 198207, г. С-Петербург, Трамвайный пр., д. 12, лит. А, пом. 1Н
Почтовый адрес: 196128, Санкт-Петербург, ул. Варшавская, д. 11
Тел./Факс: +7 812 407-25-04
Испытательные центры
Федеральное государственное унитарное предприятие «Центральный научно
исследовательский институт связи» (ФГУП ЦНИИС)
Юридический (почтовый) адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс +7 495 674-00-67
Е-mail: metrolog@zniis.ru
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств измерений в целях утверждения типа № 30112-13 от 22.03.2013 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический (почтовый) адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон/факс: +7 495 526-63-00
E-mail: office@vniiftri,ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия тестера основан на воспроизведении эталонной частоты задающим генератором импульсных сигналов с встроенным кварцевым источником тактовой частоты, формировании на выходах тестера импульсного сигнала, соответствующего трафику передачи данных (потока пакетов цифровой информации) на разных уровнях сети с заданными параметрами пакета, логическом анализе структуры импульсного сигнала (трафика), поступающего на электрические входы тестера, при различных протоколах взаимодействия, измерении количества информации и создании статистики сети (определение пропускной способности, задержки распространения пакетов, зависимости уровня потерь пакетов от загрузки канала, максимального времени, за которое сетевое устройство справляется с максимальной нагрузкой).
Тестеры выпускаются в двух исполнениях: «В» - базовое исполнение; «Е» - с дополнительными опциями.
Тестер исполнения «В» содержит набор измерительных функций для реализации основных задач тестирования и паспортизации пакетных сетей и услуг. Тестер исполнения «Е» по сравнению с базовой версией содержит опции: высокостабильный термостатированный кварцевый генератор и приемник сигналов ГНСС ГЛОНАСС/GPS.
Тестер исполнения «Е» принимает сигналы глобальных навигационных спутниковых систем (ГНСС) либо ГЛОНАСС/GPS, либо ГЛОНАСС, подстраивает по частоте собственный опорный термостатированный кварцевый генератор и формирует шкалу времени (ШВ), синхронизированную с национальной ШВ Российской Федерации UTC(SU).
Тестер исполнения «Е» обеспечивает функцию измерения интервалов времени для определения смещения ШВ NTP(PTP)-серверов в сетях связи с возможностью использования внешнего опорного сигнала 1 Гц.
Тестер позволяет выполнять тестирование на следующих интерфейсах Ethernet/Gigabit Ethernet: электрических (10BASE-T, 100BASE-T, 1000BASE-T) и оптических (1С)С)С)В/^1>Х).
Конструктивно тестер представляет собой малогабаритный прибор. По отдельному заказу в составе комплекта может поставляться устройство образования шлейфа МАКС-ЕМВК, не имеющее метрологических характеристик.
По условиям применения тестеры удовлетворяют требованиям, предъявляемым к аппаратуре группы 3 ГОСТ 22261-94.
Общий вид тестера, схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением) и знак поверки, представлены на рисунках 1 - 2 для тестера исполнения «В» и на рисунках 3 - 4 для тестера исполнения «Е».

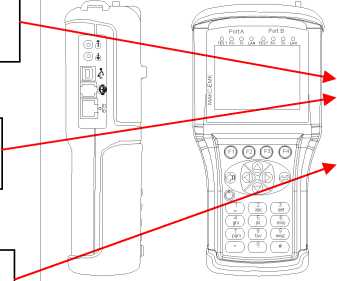

Рисунок 1 - Общий вид тестера исполнения «В»
Место нанесения знака утверждения
Место нанесения знака поверки
Место пломбирования
PST
PWR 4
SFPA A В ,SFPB
Рисунок 2 - Схема пломбировки тестера исполнения «В»
Антенна ГНСС
Г-- -
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 3 - Общий вид тестера исполнения «Е»
Рисунок 4 - Схема пломбировки тестера исполнения «Е»
Комплект поставки тестеров приведен в таблице 5.
Таблица 5 - Комплектность тестера
Наименование |
Количество, шт. |
Примечание |
Тестер-анализатор пакетных сетей МАКС-ЕМК |
1 |
- |
Сетевой адаптер ~220 В/-12 В; 1,5 А |
1 |
- |
Кабель USB-порта |
1 |
- |
Антенна ГЛОНАСС/GPS |
1 |
*Е |
Устройство образования шлейфа МАКС-ЕМВК |
1 |
* |
Патч-корд дуплексный |
3 |
- |
Патч-корд оптический дуплексный |
2 |
* |
Кабель для поверки и выдачи опорных сигналов К-08 |
2 |
* |
Оптический SFP-модуль |
2 |
* |
Руководство по эксплуатации, совмещенное с паспортом МБСЕ.468212.008 РЭ |
1 |
- |
Методика поверки МБСЕ.468212.008 МП |
1 |
- |
CD-диск с программным обеспечением |
1 |
- |
Сумка для переноски тестера и принадлежностей |
1 |
- |
*Е Поставляется для исполнения тестера «Е» * Поставляется по согласованию с заказчиком |
