Номер по Госреестру СИ: 63309-16
63309-16 Анализаторы портативные рентгенофлуоресцентные
(Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC))
Назначение средства измерений:
Анализаторы портативные рентгенофлуоресцентные Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) (далее по тексту - анализаторы) предназначены для измерения массовой доли химических элементов в сплавах методом энергодисперсионной рентгеновской флуоресценции.
Внешний вид.
Анализаторы портативные рентгенофлуоресцентные
Рисунок № 1
Внешний вид.
Анализаторы портативные рентгенофлуоресцентные
Рисунок № 2
Внешний вид.
Анализаторы портативные рентгенофлуоресцентные
Рисунок № 3
Программное обеспечение
Управление анализаторами и обработка результатов измерений проводится с помощью специального программного обеспечения портативных анализаторов рентгенофлуоресцентных Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC), встроенного в микропроцессор. Программное обеспечение (ПО) также служит для настройки анализаторов, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
Выделение метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
Программное обеспечение (ПО) имеет следующие идентификационные данные.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Delta Software |
Номер версии (идентификационный номер) ПО |
2.5.20.380 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Программное обеспечение размещается в энергонезависимой памяти анализаторов, и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивно, путём пломбирования прибора. Доступ к ПО и результатам измерений осуществляется после ввода пароля.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя с помощью специального оборудования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист начального руководства пользователя печатным методом и на корпус анализатора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений1 «Руководство по началу работы», раздел 6.1 «Процедура выполнения операций».
2 «Руководство по пользовательскому интерфейсу», раздел 2 «Режимы Сплавы, Сплавы Плюс и Благородные металлы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам портативным рентгенофлуоресцентным Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC)
Техническая документация «Olympus Scientific Solutions Americas», США.
Поверка
Поверкаосуществляется по документу МП 068.Д4-15 «Анализаторы портативные
рентгенофлуоресцентные Delta Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC). Методика поверки», утверждённому ФГУП «ВНИИОФИ» 3 июля 2015 г.
Основные средства поверки
-
1 Образец состава сплава медно-никелевого типа МНМц40-1,5 (комплект М29) ГОСТ 492-2006.
Основные метрологические характеристики:
Массовая доля меди 56,35 %.
Погрешность определения массовой доли 0,07 % при доверительной вероятности р=0,95.
-
2 Государственный стандартный образец состава сплава медно-никелевого типа НМЖМц28-2,5-1,5 (комплект М48) ГСО 2145-81 (№ 485).
Основные метрологические характеристики:
Массовая доля никеля 64,75 %.
Погрешность определения массовой доли 0,25 % при доверительной вероятности р=0,95.
-
3 Государственный стандартный образец состава стали углеродистой и легированной ГСО 2495-91П (№ УГ7и).
Основные метрологические характеристики:
Массовая доля титана 0,010 %.
Погрешность определения массовой доли 0,001 % при доверительной вероятности р=0,95.
-
4 Государственный стандартный образец состава стали углеродистой и легированной ГСО 2497-91П (№ УГ9и).
Основные метрологические характеристики:
Массовая доля ниобия 0,0046 %.
Погрешность определения массовой доли 0,0005 % при доверительной вероятности р=0,95.
-
5 Алюминий марки А995.
Основные метрологические характеристики:
ГОСТ 11069-2001. Алюминий первичный. Марки.
Массовая доля алюминия не менее 99,995 %.
-
6 Хром марки RECr99,6.
Основные метрологические характеристики:
ГОСТ 5905-2004. Хром металлический. Технические требования и условия поставки. Массовая доля хрома не менее 99,6 %.
Изготовитель
«Olympus Scientific Solutions Americas», США
48, Woerd Avenue, Waltham, Massachusetts, 02453, USA
Телефон: +1 (781) 419-3900, Веб-сайт: www.olympus-ims.com
Заявитель
Общество с ограниченной ответственностью «Олимпас Москва»
(ООО «Олимпас Москва»)
ИНН: 7703026005
Адрес: 107023, г. Москва, ул. Электрозаводская, д.27, стр.8
Телефон: (495) 956-66-91, факс: (495) 663-84-87.
E-mail: vladimir.vermus@olympus-europa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-56-33, факс: 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов основан на излучении химическими элементами, присутствующими в анализируемом сплаве, характеристических линий под действием излучения рентгеновской трубки. Вторичное рентгеновское излучение классифицируется по энергии излученных квантов с последующей регистрацией энергетического спектра. Специализированное программное обеспечение позволяет рассчитывать элементный состав анализируемого сплава.
Основными элементами конструкции анализаторов являются:
-корпус, служащий для размещения агрегатов анализатора, стабилизации аналитических условий и для защиты пользователя от излучения;
-рентгеновская трубка - источник рентгеновского излучения с анодом из тантала или золота у моделей Delta Element DE-2000 и Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC) и с анодом из родия у моделей Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC) и Delta Premium (DP-2000, DP-2000-C, DP-2000-CC);
-детектор, служащий для преобразования квантов вторичного рентгеновского излучения в электронный сигнал (у моделей Delta Element DE-2000 и Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC)) - полупроводниковый детектор SiPin, у моделей Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC) - дрейфовый детектор SDD, у моделей Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) дрейфовый детектор SDD большей площади по сравнению с детектором моделей анализаторов Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC));
-литиевый аккумулятор, служащий для обеспечения всех частей анализатора электроэнергией с определёнными характеристиками;
-интегрированный компьютер, предназначенный для приёма, обработки и выдачи информации под управлением специализированного программного обеспечения.

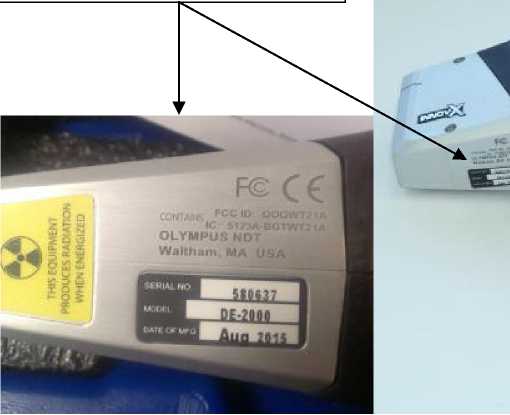

Место нанесения знака поверки
Место нанесения маркировки
Рисунок 1 - Общий вид анализаторов рентгенофлуоресцентных Delta Element DE-2000,
Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000,
DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) с обозначением
места нанесения маркировки и знака поверки

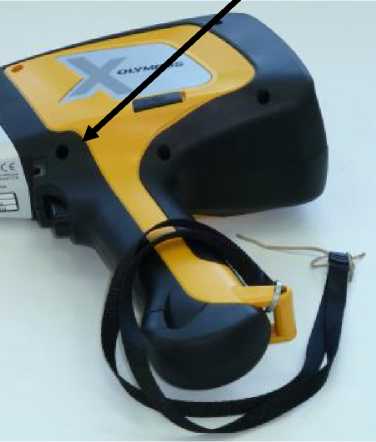

Места пломбирования
Рисунок 2 - Места пломбирования анализаторов рентгенофлуоресцентных Delta
Element DE-2000, Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC), Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC)
Таблица 3
Наименование |
Количество, шт |
Анализатор |
1 |
Литиевый аккумулятор |
2 |
Зарядное устройство к аккумуляторам (только для модели Delta Element DE-2000) |
1 |
Док-станция DELTA (нет у модели Delta Element DE-2000) |
1 |
П Продолжение таблицы 3
Адаптер переменного тока для док-станции (нет у модели Delta Element DE-2000) |
1 |
Прочный водонепроницаемый кейс для транспортировки |
1 |
Калибровочный образец (Cal Check) из нержавеющей стали 316 в форме монеты |
1 |
Кабель передачи данных USB (поставляется в двух экземплярах для всех моделей анализаторов, кроме модели Delta Element DE-2000, у которой -один экземпляр) |
2 |
Сменная защитная плёнка для окна измерения из пролена для моделей Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC) и Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) |
10 |
Сменная защитная плёнка для окна измерения из каптона для моделей Delta Element DE-2000 и Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC) |
10 |
Защитная плёнка Window Guard для моделей Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC) и Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) |
3 |
Видеокамера (поставляется для моделей Delta Classic Plus DCC-2000-C, Delta Classic Plus DCC-2000-CC, Delta Professional DPO-2000-C, Delta Professional DPO-2000-CC, Delta Premium DP-2000-C, Delta Premium DP-2000-CC) |
1 |
Коллиматор (поставляется для моделей Delta Classic Plus DCC-2000-CC, Delta Professional DPO-2000-CC, Delta Premium DP-2000-CC) |
1 |
Руководство пользователя |
1 |
Методика поверки |
1 |
Адаптер переменного тока, подключаемый непосредственно к анализатору |
* |
Тестовый стенд |
* |
Г рунтовая подставка |
* |
Удлинённый штатив |
* |
Кювета для образца |
* |
*Поставляется по требованию заказчика, как дополнительная опция
Таблица 2
Наименование характеристики |
Значение характеристики | ||
Delta Element DE-2000 |
Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC) |
Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) | |
Анализируемые элементы |
от титана (Z*=22) до плутония (Z=94) |
от магния (Z=12) до плутония (Z=94) | |
Количество одновременно определяемых элементов |
23 |
до 25 |
до 30 |
Диапазон измерений массовой доли элементов, % |
от 0,01 до 100 |
от 0,004 до 100 |
Продолжение таблицы 2
Наименование характеристики |
З |
начение характеристики | |
Delta Element DE- 2000 |
Delta Classic Plus (DCC-2000, DCC-2000-C, DCC-2000-CC) |
Delta Professional (DPO-2000, DPO-2000-C, DPO-2000-CC), Delta Premium (DP-2000, DP-2000-C, DP-2000-CC) | |
Пределы допускаемой относительной систематической составляющей погрешности измерений массовой доли элементов, % |
± 45 |
± 35 | |
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений массовой доли элементов, % |
5 |
5 | |
Минимальное время экспозиции, с |
3 |
1 | |
Максимальная продолжительность работы в автономном режиме, ч |
до 16 | ||
Питание осуществляется от:
|
от 110 до 240 50/60 7,2 | ||
Г абаритные размеры (ширина х глубина х высота), мм, не более |
260 х 240 х 90 | ||
Масса (без батареи), кг, не более |
1,5 | ||
Рабочие условия эксплуатации:
|
15 ± 25 95 |
* - Z - зарядовое число атомного ядра
** Необходим адаптер переменного тока, подключаемый непосредственно к анализатору.
