Номер по Госреестру СИ: 48503-11
48503-11 Дефектоскопы ультразвуковые
(EPOCH 600)
Назначение средства измерений:
Дефектоскопы ультразвуковые EPOCH 600 (далее дефектоскопы) предназначены для:
- измерений глубины залегания дефекта, расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов при одностороннем доступе к ним;
- обнаружения дефектов сварных соединений, в стенках труб, в основном металле
резервуаров, турбин, узлов конструкций и др.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение «Epoch 600». Программное обеспечение идентифицируется при каждом включении дефектоскопа путем вывода на дисплей электронного блока номера версии.
Программное обеспечение предназначено для:
- сбора, обработки и хранения данных,
- настройки дефектоскопа,
- визуализации результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Epoch 600 |
Номер версии (идентификационный номер) ПО |
2.07 |
Цифровой идентификатор ПО |
810EF5B1 (рассчитан по алгоритму CRC32) |
Другие идентификационные данные (если имеются) |
- |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель электронного блока дефектоскопа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым EPOCH 600
Техническая документация компании «Olympus Scientific Solutions Americas», США.
Поверка
Поверкаосуществляется по документу МП 2512-0006-2011 «Дефектоскопы ультразвуковые EPOCH 600. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в апреле 2011 г.
Основные средства поверки: контрольные образцы СО-2, СО-3 из комплекта КОУ-2, регистрационный номер в ФИФ по ОЕИ № 6612-99; комплект образцовых ультразвуковых мер КМТ 176М-1, регистрационный номер в ФИФ по ОЕИ № 6578-78; образцы с искусственными отражателями из комплекта КМД4-У, регистрационный номер в ФИФ по ОЕИ № 35581-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о поверке.
Изготовитель
Olympus Scientific Solutions Americas, СШААдрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
Телефон: +1-781-419-3900
Веб-сайт: www.olympus-ims.com
Заявитель
ООО «ОЛИМПАС МОСКВА»Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
Тел. +7 (495) 956-66-91
Факс: +7 (495) 663-84-87
Веб-сайт: www.olympus-ims.com
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон:+7 (812) 251-76-01, факс: (812) 713-01-14
http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего контроля:
-
- эхо-импульсный,
-
- теневой,
-
- контроль раздельно-совмещенным преобразователем.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Конструктивно дефектоскопы состоят из электронного блока и преобразователя,
соединенных кабелем.
Дефектоскопы могут быть оснащены следующими типами ультразвуковых
преобразователей, изготавливаемых компанией «Olympus Scientific Solutions Americas», США, под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:
-
- одноэлементные контактные серий M, A, C, V, SUC, CN, PF;
-
- раздельно-совмещенные серий DHC, D, MTD, DL;
-
- с линией задержки серий M, V, SCD, SCDR, HC;
-
- иммерсионные серий M, A, V, C;
-
- наклонные серий A, C, V, AM.
На передней панели корпуса электронного блока дефектоскопа расположены дисплей, функциональные кнопки, кнопка включения, индикаторы питания и сигнализации. На задней панели корпуса расположены подставка, аккумуляторный отсек, разъемы VGA Out и RS232. Каждый разъем закрыт резиновой накладкой. Два разъема для подключения одноэлементных и раздельно-совмещенных преобразователей, разъем для подключения зарядного устройства расположены на верхней панели корпуса. На боковой панели корпуса расположен герметичный отсек с USB-портом и слотом для карты памяти.
Дефектоскопы выпускаются в двух исполнениях: с настройкой параметров с помощью ручки регулирования на передней панели электронного блока или навигационной панели на клавиатуре. Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-96 (в зависимости от исполнения) IP 67 или IP 66.
Результаты контроля отображаются на дисплее электронного блока в режиме реального времени в виде развертки типа А (А-скан) и измеренных значений.
1^ 1^ 1^

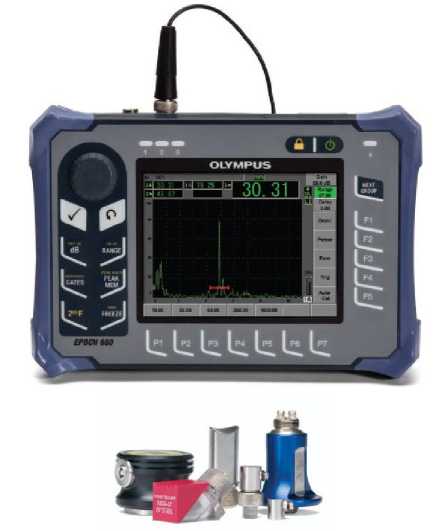

Рисунок 1 - Внешний вид дефектоскопов ультразвуковых EPOCH 600 и преобразователей
Комплектность дефектоскопов представлена в таблице 3.
Таблица 3
Наименование |
Количество |
1 |
2 |
1 Блок электронный |
1 шт. |
2 Преобразователь* |
от 1 шт. |
3 Аккумулятор литий-ионный |
1 шт. |
4 Зарядное устройство |
1 шт. |
5 Шнур питания |
1 шт. |
6 Держатель для щелочных батарей |
1 шт. |
7 Карта памяти MicroSD, 2 Гб |
1 шт. |
8 Кейс для транспортирования |
1 шт. |
9 Руководство по эксплуатации |
1 экз. |
10 Методика поверки МП 2512-0006-2011 |
1 экз. |
11 Брошюра «Начало работы» |
1 экз. |
* - Количество и тип преобразователей определяются в соответствии с заказом по каталогу изготовителя. |
Основные метрологические и технические характеристики дефетоскопов, включая показатели точности, представлены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
1 |
2 |
Количество входных каналов, шт. |
1 |
Диапазон показаний глубины залегания дефекта, мм |
от 1 до 10160 |
Диапазон измерений глубины залегания дефекта, мм |
от 1 до 500 |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм |
±(0,3 + 0,03^Y), где Y - измеренное значение глубины залегания дефекта, мм) |
Диапазон показаний толщины (по стали), мм |
от 1 до 10160 |
Диапазон измерений толщины (по стали), мм |
от 1 до 500 |
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,1 + 0,02^Н), где Н - измеренное значение толщины, мм |
Диапазон показаний расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 1 до 10160 |
Диапазон измерений расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 1 до 120 |
Пределы допускаемой абсолютной погрешности измерений расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм |
±(0,3 + 0,03^Х), где Х - измеренное значение расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования, мм |
Угол ввода преобразователя, градус |
от 0 до 85 |
Пределы допускаемого отклонения точки выхода наклонного преобразователя, мм:
|
и- н о |
Пределы допускаемого отклонения угла ввода наклонного преобразователя от номинального значения, градус |
±2 |
Диапазон скоростей распространения ультразвука в контролируемых материалах, м/с |
от 635 до 15240 |
Питание:
|
110 В ±10%,220 В±10% 11 В |
Потребляемая мощность, Вт, не более |
5 |
Габаритные размеры электронного блока, мм, не более |
236х167х72 |
Масса электронного блока, кг, не более |
2 |
Средний срок службы, лет |
7 |
Средняя наработка на отказ, ч |
30000 |
Диапазон температуры окружающей среды, °С |
от -10 до +50 |
Относительная влажность воздуха, %, не более |
95 (без конденсации влаги) |
